ریل ۱۵ سانت درب اتوماتیک کشویی؛ راهنمای انتخاب و کاربرد
ریل درب اتوماتیک، مسیر حرکت هنگرها و لنگههای درب است. این ریل آلومینیومی برای استفاده در مجموعه حرکتی درب کشویی عرضه میشود؛ انتخاب آن باید با مدل اپراتور، مقطع ریل، نوع غلتک و شرایط پروژه هماهنگ باشد. مناسب بودن ریل را نمیتوان فقط از نام «۱۵ سانت» یا ظاهر آن تشخیص داد.
اگر برای تعویض ریل فرسوده یا آمادهسازی یک پروژه جدید خرید میکنید، ابتدا سازگاری ریل و هنگر را بررسی کنید و سپس طول مورد نیاز و اقلام همراه سفارش را مشخص کنید.
ریل، هنگر و تسمه چه نقشی دارند؟
ریل بهصورت افقی در بالای دهانه نصب میشود. لنگههای درب به مجموعه هنگر متصل هستند و غلتکهای هنگر روی مسیر ریل حرکت میکنند. در اپراتورهای تسمهای، موتور از طریق تسمه و اتصال آن به مجموعه متحرک، نیروی باز و بسته شدن را منتقل میکند. بنابراین ریل، مسیر حرکت را فراهم میکند و تسمه، انتقال نیرو را بر عهده دارد.
کیفیت حرکت نتیجه عملکرد مجموعه است: ریل مناسب، هنگر سازگار، غلتک سالم و نصب و تنظیم صحیح باید در کنار هم بررسی شوند. جنس آلومینیوم بهتنهایی ظرفیت تحمل وزن یا سازگاری با یک اپراتور را مشخص نمیکند.

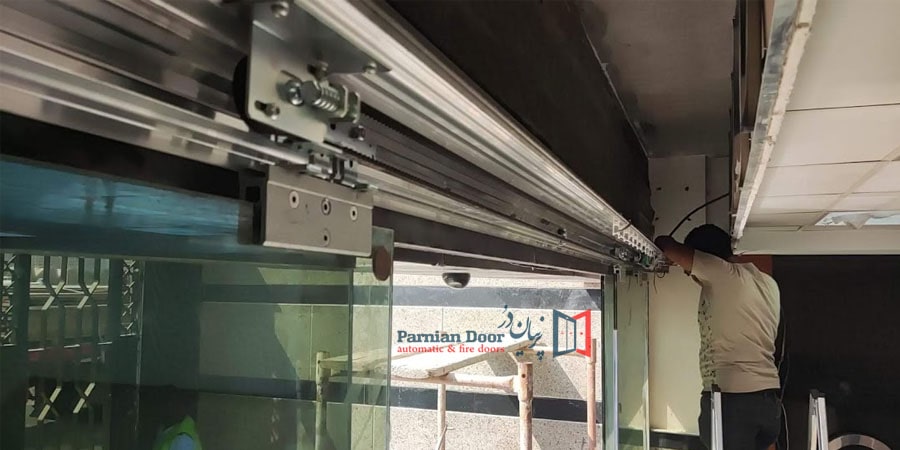

ریل و مجموعه حرکتی درب اتوماتیک؛ بررسی ریل باید همراه با هنگر، غلتک و سایر اجزای اپراتور انجام شود.
۷ نکته پیش از خرید ریل درب اتوماتیک
مدل اپراتور: نام و مدل دقیق دستگاه را مشخص کنید؛ ریلهای ظاهراً مشابه الزاماً قابل جایگزینی نیستند.
مقطع ریل: شکل مسیر حرکت، محل اتصال و فضای قرارگیری اجزای اپراتور باید با مجموعه موجود تطبیق داده شود.
هنگر و غلتک: نوع، ابعاد و شکل غلتک باید با مسیر ریل سازگار باشد.
وزن و ابعاد لنگهها: ظرفیت مجاز مجموعه را از مشخصات فنی همان سیستم بررسی کنید؛ از روی جنس ریل ظرفیت وزنی حدس نزنید.
طول مورد نیاز: عرض دهانه و فضای حرکت لنگهها را در نظر بگیرید؛ طول شاخه با عرض بازشوی مفید درب یکسان نیست.
نوع بازشو: کشویی و تلسکوپی بودن سیستم در طراحی مسیر حرکت و انتخاب قطعات اثر دارد.
اقلام همراه و سرویس: وضعیت کاور، هنگر، متعلقات نصب و دسترسی برای بازدید و پاکسازی را پیش از سفارش روشن کنید.
تفاوت انتخاب ریل برای درب کشویی و تلسکوپی
در درب کشویی، لنگههای متحرک به طرفین دهانه حرکت میکنند. در سیستم تلسکوپی، حرکت چند لنگه با آرایش متفاوت انجام میشود تا از فضای موجود برای بازشو استفاده شود. تعداد مسیرها و سازوکار حرکت باید با طراحی همان اپراتور هماهنگ باشد؛ ریل یک سیستم را بدون بررسی فنی برای سیستم دیگر انتخاب نکنید.
تجربه اجرایی پرنیان درب؛ چرا ریل را جدا از مجموعه انتخاب نمیکنیم؟
در پروژههای ما، ابعاد دهانه، وزن لنگهها و فضای بازشو در تصمیمگیری درباره مجموعه حرکتی نقش داشتهاند. نمونههای زیر تجربه انتخاب سیستم و هنگر هستند؛ مدل ریل ۱۵ سانتِ همین صفحه بهعنوان ریل استفادهشده در این پروژهها معرفی نشده است.
پروژه تجاری میلاد نور؛ لنگههای بزرگ و انتخاب سیستم دو موتوره
در پروژه تجاری میلاد نور، عرض هر لنگه ۲۷۰۰ میلیمتر و ارتفاع آن ۲۵۰۰ میلیمتر بود. به علت بزرگی دهانه و ابعاد دو لنگه، به این نتیجه رسیدیم که از سیستم دو موتوره استفاده کنیم. این تجربه نشان میدهد تصمیم درباره ریل باید در کنار انتخاب مجموعه حرکتی متناسب با ابعاد پروژه گرفته شود.
پروژه نیلپر؛ روکش آهنی و هنگر سهتایی
در پروژه نیلپر، لنگههای درب روکش آهنی داشتند. به این نتیجه رسیدیم که موتور دانکر همراه با سه هنگر برای هر لنگه انتخاب مناسبی است تا وزن درب روی ریل توزیع شود. تجربه ما در این پروژه، اهمیت بررسی ریل، تعداد هنگرها و وزن لنگهها بهصورت یک مجموعه را روشن کرد.
بیمارستان الغدیر بومهن؛ دهانه محدود و سیستم تلسکوپی
در بیمارستان الغدیر بومهن، به علت عرض کم دهانه، سیستم تلسکوپی با فریمهای فارسیبُر را انتخاب کردیم تا بیشترین عرض بازشو در فضای موجود فراهم شود. در چنین پروژهای، نوع بازشو و آرایش لنگهها باید پیش از انتخاب مسیر ریل و متعلقات مشخص شود.
نتیجه عملی این تجربهها برای خرید ریل: ابتدا مجموعه مناسب پروژه را مشخص کنید و سپس ریل سازگار با همان مجموعه را انتخاب کنید. برای آشنایی با دیگر نمونهها، پروژههای پرنیان درب را ببینید.
چه اطلاعاتی برای بررسی سازگاری لازم است؟
اطلاعات مورد نیاز
کاربرد در انتخاب
مدل اپراتور و عکس مقطع ریل
بررسی شکل ریل، محل اتصال و هماهنگی با مجموعه موجود
عکس هنگر و غلتک
بررسی سازگاری غلتک با مسیر حرکت ریل
ابعاد و وزن لنگهها
تطبیق با ظرفیت مجاز مجموعه و انتخاب هنگر مناسب
عرض دهانه، طول مورد نیاز و نوع بازشو
بررسی مسیر حرکت، طول ریل و آرایش کشویی یا تلسکوپی
نصب و نگهداری ریل
نصب ریل و تنظیم هنگرها باید مطابق دستورالعمل اپراتور و توسط تکنسین انجام شود. مسیر حرکت باید تمیز و بدون مانع باشد و وضعیت غلتکها، اتصالات و تنظیم مجموعه بهصورت دورهای بررسی شود. کاور مناسب به محافظت مجموعه در برابر آلودگی کمک میکند، اما جایگزین سرویس نیست.
اگر حرکت درب همراه با صدا، گیرکردن یا لرزش است، پیش از سفارش ریل جدید علت را بررسی کنید. تعویض ریل بدون بررسی هنگر و غلتک ممکن است مشکل اصلی را برطرف نکند. روش پاکسازی یا روانکاری را براساس دستورالعمل همان سیستم انتخاب کنید.
قیمت ریل و اقلام همراه سفارش
برای مقایسه قیمت، طول انتخابی، نوع مقطع و اقلام همراه را یکسان در نظر بگیرید. ریل تنها را با مجموعه شامل کاور یا هنگر مقایسه نکنید. پیش از نهایی کردن سفارش، متراژ مورد نیاز و اینکه کاور، هنگر و متعلقات نصب همراه محصول هستند یا جداگانه عرضه میشوند، تایید شود.
پرسشهای متداول ریل درب اتوماتیک
ریل ۱۵ سانت برای هر اپراتور درب کشویی مناسب است؟
خیر؛ مدل اپراتور، شکل مقطع ریل، نوع هنگر و غلتک و ظرفیت مجاز مجموعه باید با یکدیگر سازگار باشند. نام یا ظاهر مشابه ریل برای تایید سازگاری کافی نیست.
ریل درب اتوماتیک چه تفاوتی با تسمه دارد؟
ریل مسیر حرکت غلتکهای هنگر را فراهم میکند، اما تسمه در سیستم تسمهای، نیروی موتور را به مجموعه متحرک منتقل میکند. این دو قطعه وظیفه یکسانی ندارند.
آیا ریل همراه کاور و هنگر فروخته میشود؟
اقلام همراه باید برای گزینه سفارش تایید شوند. پیش از خرید مشخص کنید که سفارش شامل ریل تنهاست یا کاور، هنگر و متعلقات نصب نیز همراه آن ارائه میشوند.
برای انتخاب ریل چه اطلاعاتی باید ارسال کنیم؟
مدل اپراتور، عکس مقطع ریل فعلی، عکس هنگر و غلتک، طول مورد نیاز، ابعاد و وزن لنگهها و نوع بازشو را ارسال کنید. این اطلاعات مبنای بررسی سازگاری قطعه با پروژه است.
آیا صدای درب فقط با تعویض ریل برطرف میشود؟
لزوماً خیر؛ صدای حرکت میتواند به وضعیت مسیر ریل، غلتکها، تنظیم هنگرها یا سایر اجزای مجموعه مرتبط باشد. علت باید پیش از تعویض قطعه توسط تکنسین بررسی شود.
