کنترل باکس (مدارفرمان) EZEM
اطلاعات کلیدی مدار فرمان EZEM

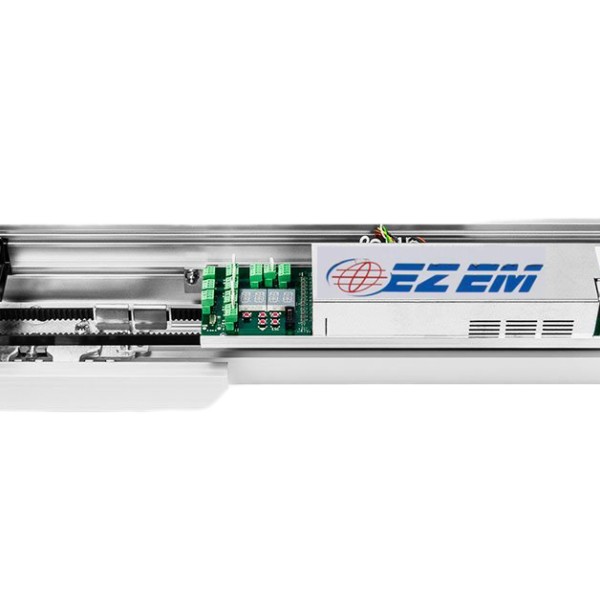

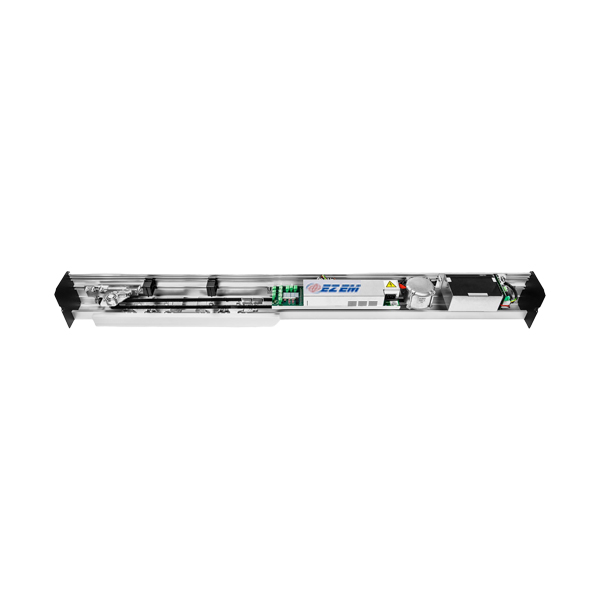

کنترل باکس EZEM واحد مرکزی پردازش در اپراتور درب اتوماتیک کشویی است. این مجموعه فرمان سنسورها و تجهیزات جانبی را دریافت میکند، منطق حرکت موتور را اجرا میکند و امکان عیبیابی میکروپروسسوری سیستم را فراهم میسازد.
این محصول برای سیستم EZEM و اپراتور SL200 معرفی شده است؛ بااینحال پیش از تعویض، باید نسخه برد، سوکتها، موتور، انکودر، سلکتور و تجهیزات متصل با کنترلباکس موجود تطبیق داده شوند.
بررسی فنی کنترل باکس EZEM
پردازش حرکت موتور و بازخورد موقعیت
مدار فرمان در هماهنگی با موتور و بازخورد موقعیت، توالی بازشدن، کاهش سرعت، توقف، بستهشدن و واکنش به مانع را مدیریت میکند. در زمان تعویض برد، تطابق نوع موتور و سیگنال بازخورد اهمیت مستقیم دارد؛ نصب برد ناسازگار میتواند باعث خطای راهاندازی، حرکت ناپایدار یا توقف سیستم شود.
ورودی سنسورها و فرمانهای تردد
کنترلباکس فرمان بازشدن را از تجهیزات سازگار دریافت میکند. در پیکربندی اپراتور EZEM، اتصال رادار، کنترل تردد، کارتخوان، شستی، ریموت و تجهیزات مدیریتی قابل بررسی است. نوع کنتاکت، تغذیه کمکی، وضعیت NO یا NC و اولویت فرمانها باید مطابق نسخه برد و نقشه پروژه تعیین شوند.
عیبیابی میکروپروسسوری
عیبیابی میکروپروسسوری برای تشخیص وضعیتهای قابلشناسایی مانند ایراد ورودی، وضعیت حرکتی یا اختلال ارتباطی استفاده میشود. نمایش خطا به نسخه برد و کلید تعیین وضعیت وابسته است. این قابلیت مسیر بررسی اولیه را کوتاه میکند، اما جایگزین اندازهگیری برق، کنترل کابلها و آزمون تخصصی برد نیست.
کلید تعیین وضعیت و برنامههای کاری
برای اپراتور EZEM SL200 کلید تعیین وضعیت ششحالته معرفی شده است. حالتهای دوطرفه، یکطرفه، دائمباز، قفل، نیمبازشو و دستی امکان هماهنگکردن عملکرد درب با ساعات کاری و مدیریت انرژی را فراهم میکنند. طبق مشخصات اپراتور کامل، تنظیمات قابلپشتیبانی از روی سلکتور و بدون بازکردن کاور انجام میشوند.
یکپارچهسازی با حریق و مدیریت ساختمان
در صفحه این کنترلباکس، اتصال به سامانههای اطفای حریق، مدیریت ساختمان، ساختمان هوشمند و دزدگیر ذکر شده است. رفتار درب هنگام آلارم باید پیش از اجرا تعیین شود؛ برای مثال بازماندن، آزادشدن مسیر یا اجرای سناریوی تعریفشده ساختمان به طراحی ایمنی و نوع فرمان ورودی بستگی دارد.
برق اضطراری و خروجی تجهیزات جانبی
در مشخصات اپراتور کامل EZEM امکان استفاده از باتری بکآپ یا UPS، قفل سازگار و فرمان پرده هوا ذکر شده است. وجود کانکتور یا ماژول لازم باید روی نسخه واقعی کنترلباکس بررسی شود و سناریوی عملکرد در زمان قطع برق نیز پیش از برنامهریزی مشخص گردد.
جدول مشخصات فنی مدار فرمان EZEM
| مشخصه | مقدار یا توضیح |
|---|---|
| نام محصول | کنترل باکس (مدار فرمان) EZEM |
| برند و مبدأ درجشده | EZEM ترکیه |
| اپراتور مرتبط | درب اتوماتیک کشویی EZEM SL200 |
| نوع عیبیابی | میکروپروسسوری |
| سامانههای قابل اتصال | اعلام یا اطفای حریق، BMS، ساختمان هوشمند و دزدگیر بر اساس نقشه پروژه |
| فرمانهای تردد | رادار، کنترل تردد، کارتخوان، شستی و ریموت در پیکربندی سازگار |
| حالتهای کلید تعیین وضعیت | دوطرفه، یکطرفه، دائمباز، قفل، نیمبازشو و دستی |
| تنظیمات از سلکتور | برای اپراتور SL200 و کلید تعیین وضعیت سازگار، بدون بازکردن کاور اپراتور |
| برق اضطراری | قابلیت نصب باتری بکآپ یا UPS در پیکربندی سازگار |
| تجهیزات جانبی قابل بررسی | قفل سازگار و فرمان پرده هوا، پس از تطبیق نسخه و نقشه اتصال |
| ولتاژ، ابعاد و درجه حفاظت | در صفحه محصول اعلام نشده؛ از روی لیبل و نسخه برد کنترل شود |
| استاندارد مستقل قطعه | برای همین کنترلباکس در صفحه محصول درج نشده است |
| گارانتی درجشده | 2 سال؛ شرایط دقیق مطابق پیشفاکتور و ضمانتنامه |
کاربرد، انتخاب و قیمتگذاری کنترلباکس
کاربردهای پیشنهادی
مقایسه روشهای تعمیر یا جایگزینی
| معیار | کنترلباکس EZEM همنسخه | تعمیر برد موجود | مدار فرمان عمومی یا تبدیلشده |
|---|---|---|---|
| سازگاری با SL200 | مناسب در صورت تطابق دقیق نسخه | اتصالات اصلی حفظ میشوند | نیازمند بررسی و تغییرات فنی |
| سوکت و دستهسیم | پس از تطبیق نسخه، کمترین تغییر | بدون تغییر اساسی در صورت تعمیر موفق | احتمال بازطراحی سیمکشی |
| کلید تعیین وضعیت | قابل استفاده در صورت سازگاری نسخه | ساختار موجود حفظ میشود | ممکن است نیازمند سلکتور جدید باشد |
| ریسک اجرایی | پایینتر پس از تطبیق کامل | وابسته به نوع و گستردگی خرابی | بالاتر به دلیل تبدیل و برنامهریزی |
| کاربرد مناسب | تعویض استاندارد قطعه معیوب | خرابی محدود و برد قابل تعمیر | زمانی که قطعه اصلی سازگار موجود نیست |
عوامل مؤثر بر قیمت بدون درج مبلغ
نکات ضروری پیش از سفارش
- تصویر واضح از دو طرف برد، لیبل کنترلباکس و شماره نسخه ارسال شود.
- مدل موتور، نوع انکودر و تعداد لنگههای درب مشخص شود.
- مدل کلید تعیین وضعیت و سنسورهای متصل اعلام شود.
- علائم خرابی، کد خطا و رفتار فعلی اپراتور ثبت شود تا خرابی اشتباه تشخیص داده نشود.
- نیاز به باتری، کنترل تردد، حریق، BMS یا پرده هوا پیش از تنظیم پیشفاکتور اعلام شود.
- اقلام داخل بسته، هزینه نصب و شرایط 2 سال گارانتی بهصورت مکتوب در پیشفاکتور درج شوند.
لینکهای مرتبط
سؤالات متداول کنترل باکس EZEM
کنترل باکس EZEM چه وظیفهای در درب اتوماتیک دارد؟
کنترل باکس EZEM مرکز پردازش اپراتور درب کشویی است و فرمانهای سنسورها و تجهیزات جانبی را دریافت میکند، حرکت موتور را مدیریت میکند و وضعیتهای عملکردی و خطاهای قابلشناسایی سیستم را در اختیار کلید تعیین وضعیت سازگار قرار میدهد.
این مدار فرمان با کدام اپراتور EZEM سازگار است؟
این محصول برای سیستم درب اتوماتیک کشویی EZEM و اپراتور SL200 معرفی شده است. با این حال، نسخه برد، نوع سوکتها، موتور، انکودر و کلید تعیین وضعیت باید پیش از خرید با قطعه موجود تطبیق داده شوند.
آیا کنترل باکس EZEM به سیستم اعلام حریق و BMS متصل میشود؟
بله، برای سیستم EZEM امکان ارتباط با اعلام یا اطفای حریق، مدیریت ساختمان، ساختمان هوشمند و دزدگیر ذکر شده است. نوع ورودی، منطق فرمان و وضعیت ایمن درب باید پیش از سیمکشی در نقشه اجرایی مشخص شوند.
عیبیابی میکروپروسسوری مدار فرمان EZEM چه کاربردی دارد؟
عیبیابی میکروپروسسوری به شناسایی وضعیتهای قابلتشخیص کنترلر و کوتاهشدن مسیر بررسی اولیه کمک میکند. نمایش یا تفسیر خطا به تجهیزات متصل و کلید تعیین وضعیت بستگی دارد و تعمیر داخلی برد باید توسط تکنسین انجام شود.
آیا تنظیمات EZEM بدون بازکردن کاور انجام میشود؟
در اپراتور EZEM SL200 امکان انجام تنظیمات و مشاهده وضعیتهای قابلنمایش از طریق کلید تعیین وضعیت سازگار ذکر شده است. دامنه دقیق تنظیمات به نسخه کنترلر و مدل سلکتور نصبشده وابسته است.
کلید تعیین وضعیت سازگار با EZEM چه حالتهایی دارد؟
برای سیستم EZEM شش حالت دوطرفه، یکطرفه، دائمباز، قفل، نیمبازشو و دستی معرفی شده است. اجرای صحیح هر حالت به اتصال و برنامهریزی کلید تعیین وضعیت سازگار با نسخه کنترل باکس وابسته است.
آیا مدار فرمان EZEM از باتری بکآپ یا UPS پشتیبانی میکند؟
در مشخصات اپراتور کامل EZEM قابلیت نصب باتری بکآپ یا UPS درج شده است. نوع منبع پشتیبان، ظرفیت آن و منطق باز یا بستهشدن در زمان قطع برق باید با نسخه کنترلر و الزامات پروژه هماهنگ شوند.
آیا امکان اتصال کنترل تردد، کارتخوان و شستی به EZEM وجود دارد؟
بله، اپراتور EZEM برای دریافت فرمان از کنترل تردد، کارتخوان، شستی، ریموت و تجهیزات مدیریتی قابل پیکربندی است. نوع کنتاکت، تغذیه جانبی و منطق فرمان باید پیش از اتصال کنترل شوند.
آیا کنترل باکس EZEM یک مدار فرمان یونیورسال است؟
خیر، نباید این قطعه را بدون بررسی بهعنوان برد یونیورسال در نظر گرفت. سازگاری موتور، انکودر، دستهسیم، سنسورها، سلکتور و تجهیزات جانبی باید با نسخه واقعی اپراتور EZEM تطبیق داده شود.
گارانتی کنترل باکس EZEM چند سال است؟
در صفحه همین محصول برای کنترل باکس EZEM گارانتی 2 سال درج شده است. شرایط شروع ضمانت، نحوه نصب، نوسان برق، آسیب فیزیکی و موارد خارج از پوشش باید مطابق پیشفاکتور و ضمانتنامه نهایی بررسی شوند.
جمعبندی و استعلام مدار فرمان EZEM
کنترل باکس EZEM برای مدیریت اپراتور کشویی SL200، عیبیابی میکروپروسسوری و دریافت فرمان تجهیزات جانبی طراحی شده است. انتخاب صحیح آن به تطابق نسخه برد، موتور، انکودر، سوکتها و کلید تعیین وضعیت وابسته است؛ بنابراین پیش از سفارش باید مشخصات قطعه موجود بررسی شوند.
استعلام کنترل باکس EZEM برای بررسی سازگاری، تصویر لیبل، دو طرف برد، مدل موتور و کلید تعیین وضعیت را ارسال کنید.| قابلیت اتصال | سیستم های اطفا حریق،مدیریت ساختمان،ساختمان هوشمند،دزدگیر و... |
