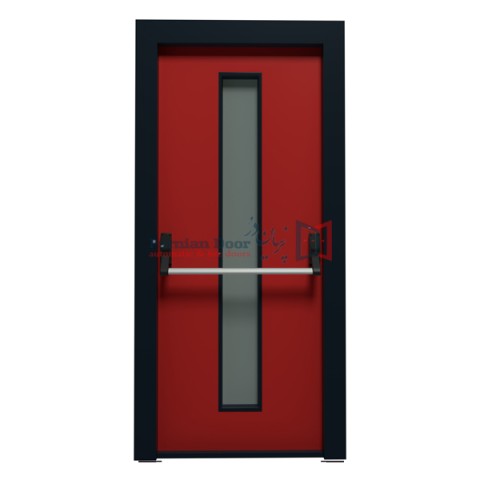

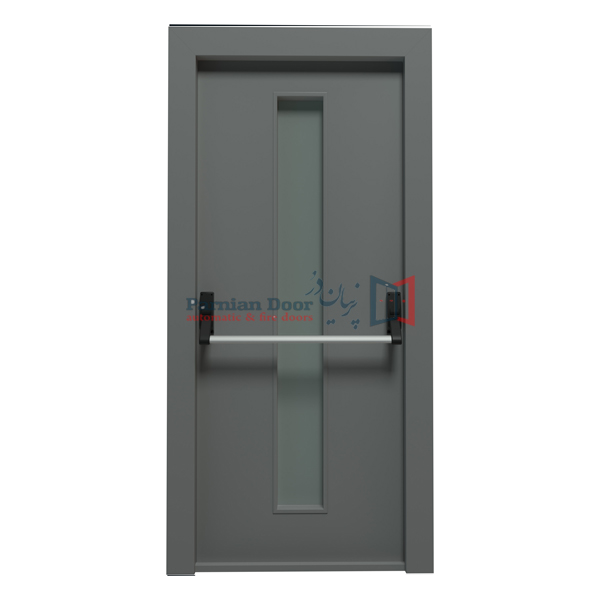

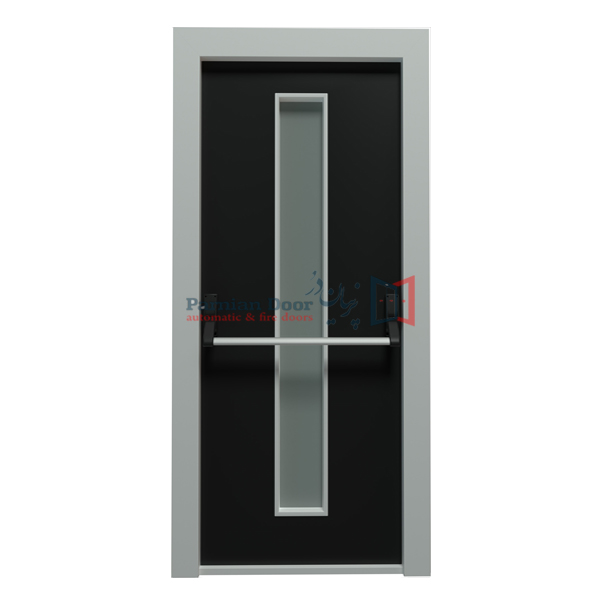

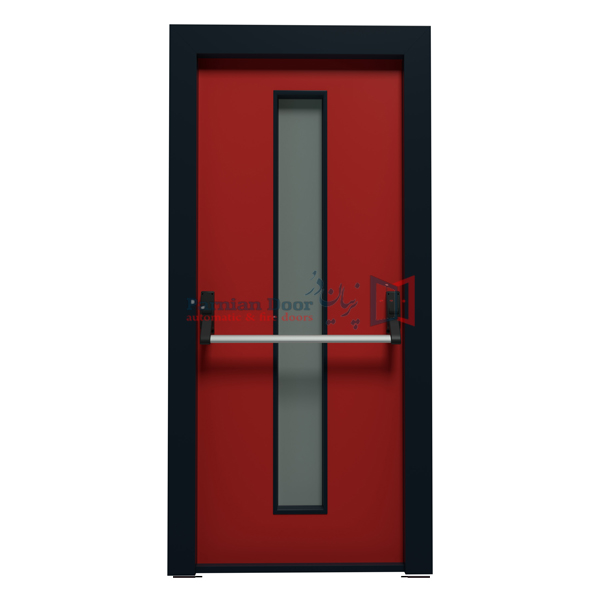

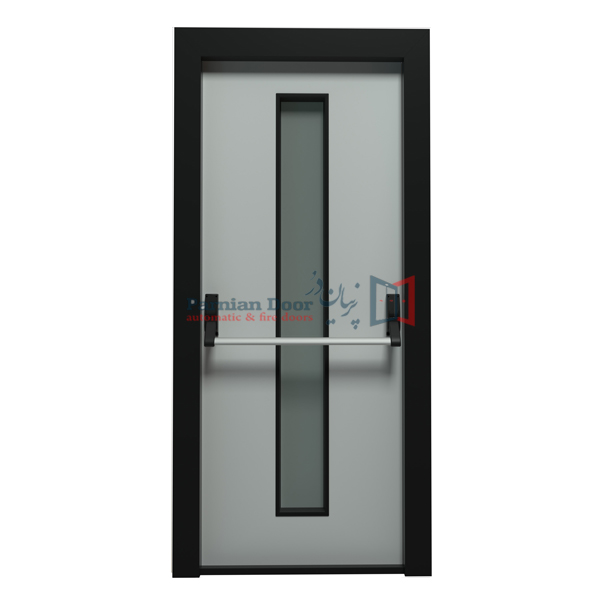

درب ضد حریق با شیشه دید 180 سانتی‌متر
درب ضد حریق با شیشه دید 180 سانتی‌متر یک مدل تک‌لنگه با مقاومت حریق اعلام‌شده 60 دقیقه است که برای پروژه‌هایی قابل بررسی است که علاوه بر جداسازی حریق، مشاهده کنترل‌شده فضای پشت درب نیز اهمیت دارد. در این نوع Fire Door، شیشه دید، قاب نگهدارنده، یراق و خود لنگه باید به‌صورت یک مجموعه فنی هماهنگ بررسی شوند.
اطلاعات کلیدی درب ضد حریق با شیشه دید 180 سانتی
عدد 180 در نام این محصول به شیشه دید مربوط است و معادل Fire Rating برابر با 180 دقیقه نیست. صفحه فعلی برای خود درب مقاومت 60 دقیقه را اعلام کرده است. ابعاد دقیق پنجره دید نیز باید در نقشه ساخت و مشخصات سفارش نهایی تأیید شوند.
بررسی فنی شیشه دید در Fire Door
استفاده از شیشه در لنگه یک درب ضد حریق صرفاً یک تغییر معماری نیست. ایجاد بازشو در Door Leaf، انتخاب نوع شیشه و نصب قاب نگهدارنده میتواند پیکربندی مجموعه را تغییر دهد. به همین دلیل شیشه، Glass Light Frame یا Vision Kit و روش نصب آن باید با الزامات فنی و Rating مورد نیاز پروژه هماهنگ باشند.
شیشه بزرگتر یعنی بررسی دقیق‌تر Assembly
در مدلی که شیشه دید بزرگ‌تری نسبت به نسخه 90 سانتی‌متری در نظر گرفته می‌شود، ابعاد بازشو روی لنگه اهمیت بیشتری پیدا می‌کند. حداکثر ابعاد مجاز شیشه، فاصله از لبه‌های لنگه، نوع قاب و Rating شیشه نباید صرفاً بر اساس ظاهر انتخاب شوند و لازم است با مدارک همان پیکربندی تطبیق داده شوند.
شیشه معمولی و شیشه مقاوم حریق یکسان نیستند
سکوریت بودن، ضخامت بالا یا ظاهر مشابه به‌تنهایی نشان‌دهنده Fire Rating نیست. شیشه مورد استفاده در یک Fire Door باید برای همان کاربرد بررسی شود و محدودیت اندازه، سیستم قاب و روش نصب نیز در انتخاب آن در نظر گرفته شوند.
مشخصات فنی قابل اتکا
| مشخصه | وضعیت / توضیح |
|---|---|
| نوع محصول | درب ضد حریق تک‌لنگه دارای شیشه دید |
| اندازه اسمی شیشه دید | 180 سانتی‌متر در نام محصول؛ ابعاد و جهت دقیق اندازه‌گیری باید در نقشه ساخت تأیید شود. |
| مقاومت حریق اعلام‌شده | 60 دقیقه طبق صفحه فعلی؛ Rating نهایی باید با مدارک فنی پروژه و پیکربندی واقعی مجموعه تطبیق داده شود. |
| نوع ورق | فولاد ST12 |
| ضخامت ورق اعلام‌شده | 1 تا 1.25 میلی‌متر طبق مشخصات فعلی صفحه |
| پوشش لنگه و چهارچوب | پوشش پودری الکترواستاتیک |
| ساختار داخلی | صفحه فعلی چند گزینه عایق معدنی و نسوز را ذکر می‌کند؛ نوع و آرایش دقیق Core باید برای پیکربندی سفارش نهایی مشخص شود. |
| درزگیر | در صفحه فعلی درزگیر سیلیکونی دودبند مقاوم در برابر حرارت ذکر شده است؛ مشخصات فنی نهایی نیازمند تأیید است. |
| یراق خروج | دستگیره آنتیپنیک در اطلاعات فعلی محصول ذکر شده و نوع نهایی باید متناسب با مسیر خروج و Assembly انتخاب شود. |
| آرام‌بند | Fire Rated Door Closer در صفحه فعلی ذکر شده؛ مدل و Certification نهایی هنگام سفارش تأیید شود. |
| نوع دستگیره | آنتیپنیک یا اهرمی طبق صفحه محصول؛ انتخاب نهایی متناسب با کاربری و مسیر خروج |
| پیکربندی | تک‌لنگه |
| رنگ | صفحه فعلی امکان رنگ‌بندی RAL را اعلام می‌کند؛ کد قابل تولید در سفارش نهایی بررسی شود. |
اجزای مهم در پیکربندی شیشه دید
نوع شیشه باید برای کاربرد در Fire Door و Rating مورد نیاز پروژه مناسب باشد و صرفاً بر اساس ضخامت یا ظاهر انتخاب نشود.
قاب نگهدارنده شیشه بخشی از سیستم است و باید از نظر ابعاد، ساختار و نحوه نصب با شیشه و لنگه هماهنگ باشد.
ابعاد و محل پنجره نباید بدون بررسی محدودیتهای ساخت روی لنگه تعیین شود؛ بازشو بخشی از پیکربندی Fire Door است.
EN 1125 و Panic Exit Hardware
صفحه محصول استفاده از دستگیره آنتیپنیک را ذکر می‌کند. EN 1125 به Panic Exit Deviceهایی مربوط است که با میله افقی در مسیر خروج عمل می‌کنند؛ بنابراین نباید EN 1125 را به‌عنوان استاندارد کلی خود درب ضد حریق معرفی کرد. سازگاری Panic Hardware با Rating و ساختار Fire Door باید جداگانه بررسی شود.
NFPA 80 و Fire Door Assembly
NFPA 80 به Fire Doors and Other Opening Protectives می‌پردازد و موضوع آن یک قطعه منفرد مانند دستگیره نیست. بنابراین عبارت قبلی صفحه که NFPA 80 را مقابل «مدت زمان دوام دستگیره» قرار داده بود از نظر فنی صحیح نیست و در این نسخه تکرار نشده است.
کاربردهای درب ضد حریق با شیشه دید بزرگتر
برای فضاهایی که مشاهده سمت دیگر درب پیش از عبور اهمیت عملیاتی دارد.
در صورتی که شیشه، یراق، Rating و جهت بازشو با الزامات همان مسیر سازگار باشند.
برای پروژه‌هایی که تفکیک حریق و امکان مشاهده کنترل‌شده فضای مجاور هم‌زمان مورد نیاز است.
عوامل مؤثر بر قیمت
مقایسه با مدل‌های مرتبط
| محصول | شیشه دید | Rating اعلام‌شده | ضخامت ورق اعلام‌شده | کاربرد انتخابی |
|---|---|---|---|---|
| شیشه دید 180 سانتی | اندازه اسمی 180 سانتی‌متر | 60 دقیقه | 1 تا 1.25 میلی‌متر | نیاز به سطح دید بیشتر با پیکربندی شیشه‌دار |
| شیشه دید 90 سانتی | اندازه اسمی 90 سانتی‌متر | 60 تا 90 دقیقه طبق صفحه فعلی آن محصول | 1 تا 2 میلی‌متر | پنجره دید کوچک‌تر و کنترل‌شده‌تر |
| درب ضد حریق 60 دقیقه | تمرکز محصول بر شیشه دید نیست | 60 دقیقه | 0.9 میلی‌متر | پروژه‌ای که نیاز اصلی آن Rating 60 دقیقه است |
نکات مهم پیش از سفارش
صفحات مرتبط برای مقایسه
سؤالات متداول درب ضد حریق با شیشه دید 180 سانتی
عدد 180 در نام این درب ضد حریق به چه معناست؟
عدد 180 در نام این محصول به اندازه اسمی شیشه دید اشاره دارد و نباید به معنی مقاومت حریق 180 دقیقه تفسیر شود. ابعاد دقیق، جهت اندازه‌گیری و محل پنجره دید باید در نقشه ساخت سفارش نهایی تأیید شوند.
مقاومت حریق اعلام‌شده این مدل چند دقیقه است؟
در صفحه فعلی محصول، مقاومت درب 60 دقیقه اعلام شده است. Rating قابل استناد پروژه باید با پیکربندی واقعی لنگه، چهارچوب، شیشه، قاب شیشه، یراق و مدارک فنی مورد قبول پروژه تطبیق داده شود.
آیا شیشه دید این درب میتواند از هر نوع شیشه‌ای باشد؟
خیر. در Fire Door نوع شیشه، قاب یا Vision Kit، ابعاد پنجره و روش نصب باید با کاربرد مقاوم حریق و پیکربندی مورد تأیید مجموعه سازگار باشند. استفاده از شیشه معمولی یا انتخاب صرفاً بر اساس ضخامت برای تعیین عملکرد حریق کافی نیست.
آیا بزرگتر بودن شیشه دید روی طراحی Fire Door اثر دارد؟
بله. افزایش سطح یا ابعاد پنجره دید میتواند روی پیکربندی لنگه، نوع شیشه، قاب نگهدارنده و محدودیتهای مجموعه اثر بگذارد. به همین دلیل اندازه نهایی شیشه باید با مدارک و محدودیتهای فنی همان درب هماهنگ شود.
تفاوت مدل شیشه دید 180 سانتی با مدل 90 سانتی چیست؟
تفاوت اصلی در نام این دو محصول، اندازه اسمی پنجره دید است. مدل 180 سانتی برای پروژه‌هایی قابل بررسی است که سطح دید بیشتری مدنظر دارند، اما ابعاد دقیق شیشه، Rating و محدودیتهای نصب باید برای هر مدل جداگانه تأیید شوند.
آیا روی این درب میتوان دستگیره آنتیپنیک نصب کرد؟
صفحه محصول استفاده از دستگیره آنتیپنیک را ذکر کرده است. در پروژه واقعی، نوع Panic Exit Hardware باید با جهت بازشو، مسیر خروج، پیکربندی درب و Rating مورد نیاز مجموعه سازگار باشد.
EN 1125 چه ارتباطی با این درب دارد؟
EN 1125 مربوط به Panic Exit Deviceهایی است که با میله افقی در مسیر خروج عمل می‌کنند. این استاندارد به یراق خروج مربوط است و نباید به‌عنوان استاندارد کلی خود Fire Door یا مدرک Rating کل مجموعه معرفی شود.
NFPA 80 چه ارتباطی با این محصول دارد؟
NFPA 80 استاندارد مربوط به Fire Doors and Other Opening Protectives است و موضوعاتی مانند مجموعه درب، نصب، یراق، بازرسی و نگهداری را پوشش می‌دهد. NFPA 80 مدت مقاومت یک دستگیره در برابر حریق نیست.
قیمت درب ضد حریق با شیشه دید 180 سانتی به چه عواملی بستگی دارد؟
ابعاد درب و چهارچوب، اندازه و نوع شیشه مقاوم حریق، Rating مورد نیاز، نوع قاب شیشه، یراق خروج، آرام‌بند، پوشش و رنگ، شرایط نصب و الزامات فنی پروژه از عوامل اصلی مؤثر بر قیمت هستند.
قبل از سفارش این مدل چه اطلاعاتی باید مشخص شود؟
ابعاد دقیق بازشو، Rating مورد نیاز، اندازه و محل پنجره دید، جهت بازشو، نوع مسیر خروج، نوع یراق، آرام‌بند، شرایط چهارچوب، الزامات نصب و مدارک مورد نیاز پروژه باید پیش از تولید مشخص شوند.
جمع‌بندی انتخاب مدل شیشه دید 180 سانتی
این محصول برای پروژه‌ای قابل بررسی است که علاوه بر نیاز به Fire Door، سطح دید بیشتری از طریق لنگه درب مدنظر باشد. عدد 180 نباید با Rating حریق اشتباه گرفته شود و انتخاب نهایی باید بر اساس Rating مورد نیاز، ابعاد مجاز شیشه، نوع Fire-Rated Glazing، Vision Kit، یراق خروج، چهارچوب و شرایط نصب انجام شود.
برای انتخاب و استعلام، با پرنیان درب تماس بگیرید
ابعاد درب، مدت مقاومت مورد نیاز و محل نصب را ارسال کنید تا مدل مناسب بررسی شود.
| میزان مقاومت درب | 60 دقیقه |
| میزان مقاومت شیشه درب | تا دمای ۱۶۰۰ درجه فارنهایت |
| نوع ورق | فولادی st12 |
| جنس ورقه | 1 تا 1/25 میلی متری |
| پوشش درب و چهار چوب | پادرکوتینگ الکترواستاتیک شده |
| فضای داخلی لنگه بازشو | عایق بندی پشم سنگ فشرده (ROCK wool) و مواد معدنی نسوز به صورت شبکه ای با وزن 120-80 کیلوگرم با ضریب رسانه ای حرارتی و یا پرلیت سازگار با محیط زیست- غیر سوختنی و بدون گاز یا پشم سرامیک با دانسیته 120 به ضخامت 5 سانت بهمراه عایق سرامیک فایبر به ضخامت 6 میلی متر و پارچه نسوز تفلونی به ضخامت 3 میلی متر و شیشه ضد حریق تست شده بر اساس استانداردهای EN و BS و UL |
| میزان مقاومت دما در برابر حریق | 850 درجه ساتی گراد |
| درزگیر | سیلیکونی دودبند با مقاومت در برابر حرارت |
| میزان مقاومت نوار دودبند | 800 درجه سانتی گراد |
| یراق آلات | یراق آلات مخصوص خروج اضطراری دارای استاندارد مشتمل بر قفل و دستگیره آنتی پنیک |
| استاندارد دستگیره | EN1125 |
| لولای آرام بند | از جنس فلز استیل مقاوم در برابر اکسید شدن، زنگ زدگی و فرسودگی |
| جک آرام بند | FIRE Rated Door Closer |
| تنوع رنگ بندی | ALL RAL CODS - تمامی کد رنگ های رال |
| قابلیت تولید | تک لنگه |
| نوع دستگیره | آنتی پنیک یا پروانه ای (اهرمی) |
| مدت زمان دوام در برابر حریق دستگیره | استاندارد NFPA80 |
| مناسب ترین مکان برای نصب | پاگرد پله های اضطراری |
