چشمی یا رادار فوتوسل اپتکس مدل Optex Optex OA-AXIS T

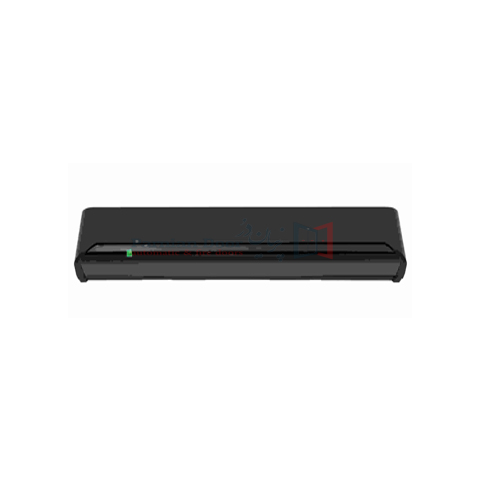

دو عدد چشمی تک کاره و دو کاره درب اتوماتیک اپتکس مدل Optex OA-AXIS T
کد کالا:
OPTEX OA-AXIS T یک سنسور ترکیبی برای درب اتوماتیک کشویی است که با فناوری Active Infrared (AIR) هم فرمان بازشدن درب و هم حفاظت ناحیه آستانه را در یک بدنه انجام می‌دهد. پنج ردیف تشخیص قابل تنظیم، خروجی مستقل Activation و Safety و قابلیت Uni-Directional باعث می‌شوند OA-AXIS T برای ورودی‌هایی که ایمنی و تشخیص سریع تردد هم‌زمان اهمیت دارد گزینه تخصصی‌تری نسبت به چشمی‌های تک‌کاربرد باشد.
اطلاعات کلیدی OPTEX OA-AXIS T
تکنولوژی Active Infrared Reflection (AIR)
کارکرد Activation + Threshold Safety
ردیف تشخیص 5 ردیف قابل تنظیم
ارتفاع نصب 2 تا 3 متر
درجه حفاظت IP54
استاندارد EN 16005 و DIN 18650
OA-AXIS T مایکروویو نیست؛ سنسور Active Infrared است
در نسخه قدیمی صفحه، OA-AXIS T با عبارت «چشمی مایکروویو» معرفی شده بود. مشخصات رسمی OPTEX نشان می‌دهد تکنولوژی این مدل Active Infrared Reflection است.
مزیت اصلی آن این است که فقط با تکنولوژی AIR، محدوده تشخیص حرکت برای Activation و محدوده Presence Detection برای Safety را در یک سنسور ترکیب می‌کند. بنابراین عبارت «رادار مایکروویو OA-AXIS T» برای این مدل دقیق نیست.
پنج ردیف تشخیص چگونه تقسیم می‌شوند؟
ردیف 1 Presence Detection در محدوده نزدیک آستانه و مشارکت در Safety Output.
ردیف 2 Presence Detection و Safety؛ برای نگه‌داشتن درب هنگام حضور کاربر نزدیک دهانه.
ردیف 3 بخشی از Activation Area و قابل تنظیم همراه ردیف‌های داخلی از نظر زاویه عمق.
ردیف 4 Activation برای تشخیص حرکت در فاصله بیشتر از درب.
ردیف 5 بیرونی‌ترین بخش Activation Area برای تشخیص زودتر ترافیک نزدیک‌شونده.
تنظیم مستقل OPTEX امکان تنظیم مستقل عمق ناحیه Activation و Safety را فراهم کرده است.
مشخصات فنی رسمی OA-AXIS T
| مشخصه | مقدار |
|---|---|
| مدل | OA-AXIS T |
| روش تشخیص | Active Infrared Reflection |
| ارتفاع نصب | 2.0 تا 3.0 متر |
| زاویه ردیف‌های 1 تا 3 | 6- تا 6+ درجه |
| زاویه ردیف‌های 4 و 5 | 26+ تا 44+ درجه |
| تغذیه AC | 12 تا 24VAC ±10% — 50/60Hz |
| تغذیه DC | 12 تا 30VDC ±10% |
| مصرف برق | کمتر از 2.5W؛ کمتر از 4VA با AC |
| زمان پاسخ | کمتر از 0.3 ثانیه |
| Output Hold Time | کمتر از 0.5 ثانیه |
| درجه حفاظت | IP54 |
| دمای کاری | 20- تا 55+ درجه سانتی‌گراد |
| رطوبت کاری | کمتر از 80% |
| وزن | 320 گرم |
| رنگ | مشکی یا نقره‌ای |
Activation Output و Safety Output
| بخش | فعال‌شدن | نوع خروجی |
|---|---|---|
| Safety | تشخیص در ردیف 1 یا 2 | Opto Coupler NPN — 5 تا 50VDC — حداکثر 100mA |
| Activation | تشخیص در ردیف 3، 4 یا 5 | Form A Relay — 50V — حداکثر 0.3A بار مقاومتی |
| Safety Input / Test | تست ایمنی توسط سیستم درب سازگار | Opto Coupler — 5 تا 30VDC — حداکثر 6mA در 30VDC |
Uni-Directional Mode؛ کاهش بازشدن غیرضروری
تشخیص نزدیک‌شونده در حالت یک‌جهته، تمرکز عملکرد روی ترافیکی است که به سمت درب حرکت می‌کند.
بسته‌شدن سریع‌تر پس از عبور، درب می‌تواند زودتر بسته شود و زمان بازماندن غیرضروری کاهش پیدا کند.
کاهش تبادل هوا OPTEX این قابلیت را برای کمک به کاهش جریان هوای ناخواسته و اتلاف انرژی معرفی می‌کند.
نیازمند تنظیم صحیح جهت و الگوی تشخیص باید متناسب با مسیر واقعی تردد در محل نصب تنظیم شود.
استانداردهای ایمنی OA-AXIS T
EN 16005 OPTEX این مدل را برای کاربردهای منطبق با EN 16005 معرفی می‌کند؛ شرایط نصب و Detection Area باید رعایت شوند.
DIN 18650 OPTEX Europe انطباق OA-AXIS T با DIN 18650 را نیز اعلام می‌کند.
TÜV در اطلاعات OPTEX Europe، تست و تأیید توسط TÜV آلمان برای این خانواده ذکر شده است.
Category 2 طبقه ایمنی عملکردی Category 2 مطابق EN ISO 13849-1:2015.
Performance Level d سطح عملکرد ایمنی PL d مطابق EN ISO 13849-1:2015.
ESPE Type 2 در مشخصات رسمی، ESPE برابر Type 2 درج شده است.
نکات مهم درباره محدوده تشخیص
- Detection Area واقعی می‌تواند با نور محیط، رنگ و جنس کف یا جسم و سرعت ورود تغییر کند.
- برای انطباق EN 16005 باید الگوی تشخیص طبق شرایط تعیین‌شده توسط OPTEX تنظیم شود.
- در ارتفاع بیش از 2.20 متر، OPTEX محدودیت مشخصی برای عرض محدوده منطبق با EN 16005 بیان می‌کند.
- سرعت بسیار کم یا بسیار زیاد جسم می‌تواند بر تشخیص اثر بگذارد؛ در دیتای رسمی محدوده تست سرعت نیز توضیح داده شده است.
- بعد از نصب، تست عملی Presence و Safety در تمام عرض خطر ضروری است.
نشانگر LED و عیب‌یابی اولیه
سبز Standby در Operation Mode
قرمز چشمک‌زن تشخیص ردیف اول
قرمز ثابت تشخیص ردیف دوم
نارنجی تشخیص ردیف سوم، چهارم یا پنجم
قرمز و سبز چشمک‌زن Setting Error
سبز سریع/کند چشمک‌زن می‌تواند به Sensor Failure یا Signal Saturation مربوط باشد و باید با Manual بررسی شود.
متعلقات قابل استفاده
RH-L / RH-01 Rain Cover برای حفاظت بیشتر در شرایط نصب مربوط.
BB-01 براکت Recessed Mount برای نصب توکار در پیکربندی سازگار.
Metal Bracket براکت فلزی توکار به‌عنوان یکی از گزینه‌های رسمی OPTEX.
SMB-L Mounting Plate برای شرایطی که سطح نصب نیاز به صفحه رابط دارد.
Infrared Finder ابزار OPTEX برای کمک به تنظیم دقیق ناحیه Active Infrared.
کاربردهای مناسب OA-AXIS T
درب اتوماتیک کشویی کاربرد اصلی این سنسور روی ورودی‌های Sliding Automatic Door است.
فروشگاه و مرکز تجاری برای تشخیص سریع ترافیک و حفاظت آستانه در ورودی‌های پرتردد.
بیمارستان و درمانگاه تشخیص افراد، ویلچر و ترولی در محدوده نزدیک دهانه در صورت تنظیم صحیح.
هتل و ساختمان اداری ترکیب Activation و Safety در یک سنسور و امکان Uni-Directional Mode.
پروژه‌های EN 16005 برای سیستم‌هایی که ورودی تست و خروجی Safety سازگار دارند و کل نصب مطابق استاندارد تنظیم می‌شود.
عوامل مؤثر بر قیمت و انتخاب OA-AXIS T
اصل بودن سنسور برند OPTEX و اصالت قطعه در انتخاب سنسور ایمنی اهمیت زیادی دارد.
رنگ بدنه نسخه مشکی یا نقره‌ای بر اساس نمای اپراتور و موجودی انتخاب می‌شود.
براکت و Rain Cover متعلقات نصب توکار یا محافظ باران در صورت نیاز جداگانه بررسی می‌شوند.
سازگاری کنترلر ورودی Test و Safety Output باید با برد کنترل درب سازگار باشند.
نصب و تنظیم تنظیم زاویه، عرض Detection Area و تست ایمنی بخش مهمی از راه‌اندازی است.
تعداد سنسورها تعداد مورد نیاز به طراحی واقعی ورودی و ارزیابی ایمنی پروژه وابسته است؛ از صفحه فعلی نمی‌توان تعداد ثابت برای همه پروژه‌ها نتیجه گرفت.
چک‌لیست قبل از سفارش
- مدل اپراتور و کنترل یونیت مشخص شود.
- ارتفاع نصب سنسور از کف اندازه‌گیری شود.
- ولتاژ تغذیه موجود بررسی شود.
- ورودی Test و نوع Safety Input کنترلر مشخص شود.
- رنگ مشکی یا نقره‌ای انتخاب شود.
- نیاز به Rain Cover یا براکت توکار بررسی شود.
- اگر پروژه EN 16005 است، طراحی کل Detection Area قبل از تحویل تست شود.
- در تعویض سنسور قبلی، عکس سیم‌کشی و ترمینال‌ها ارسال شود.
صفحات مرتبط و منبع فنی
سؤالات متداول OPTEX OA-AXIS T
برای تطبیق OPTEX OA-AXIS T با اپراتور شما نیاز به بررسی داریم؟
مدل کنترل یونیت، ارتفاع نصب و عکس سیم‌کشی سنسور فعلی را ارسال کنید تا سازگاری Activation، Safety Test و تنظیم مناسب محدوده تشخیص قبل از سفارش بررسی شود.
بخشها :
| نوع رادار | خطی تک کاره و دو کاره |
| رنگ | مشکی - نقره ای |
| قابلیت خود آموزی | |
| استاندارد | EN 16005 و DIN 18650 |
