چشمی درب اتوماتیک برند optex ژاپن مدل AIR-SLIDE 2

OPTEX AIR-SLIDE 2 چشمی مادون قرمز فعال با صفحه بدون‌لمس است. درب با نزدیک‌کردن دست باز می‌شود و ناحیه BLUE ZONE تا خروج افراد از آستانه آن را باز نگه می‌دارد. ارتفاع نصب معرفی‌شده ۲ تا ۳ متر است.
11,500,000 تومان

چشمی OPTEX AIR-SLIDE 2

OPTEX AIR-SLIDE 2 یک چشمی مادون قرمز فعال برای درب اتوماتیک است که سازنده آن را همراه با سوئیچ بدون‌لمس معرفی کرده است. در این مدل، درب با نزدیک‌کردن دست به صفحه بدون‌لمس باز می‌شود و ناحیه BLUE ZONE تا خروج افراد از آستانه، درب را باز نگه می‌دارد. برای ورودی‌هایی که عابران زیادی از کنار درب رد می‌شوند و بازشدن‌های بی‌مورد باید کم شود، این مدل قابل بررسی است.

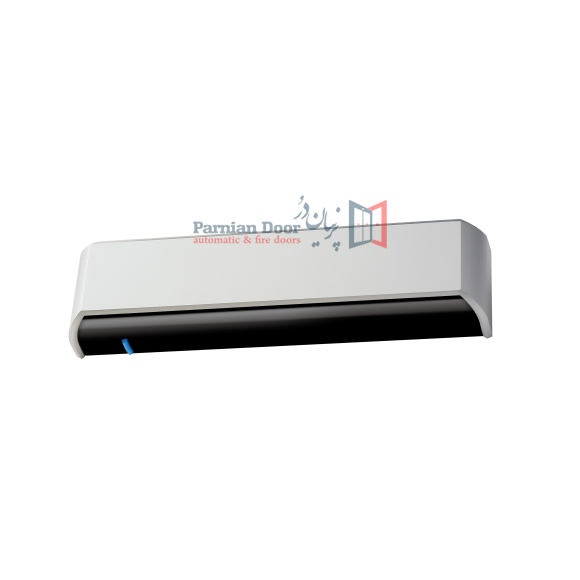

تصویر چشمی OPTEX AIR-SLIDE 2

چشمی درب اتوماتیک برند optex ژاپن مدل AIR-SLIDE 2؛ تصویر 1

مشخصات و نکات انتخاب

مورد مشخصات بروشور رسمی نکته هنگام انتخاب
مدل و رنگ AIR-SLIDE 2؛ قاب مشکی با AIR-SLIDE T یکسان فرض نشود.
روش تشخیص مادون قرمز فعال (بازتابی) با رادار عبور خودکار یکسان نیست.
فعال‌سازی با دست صفحه بدون‌لمس؛ بدون سیم‌کشی بین سنسور و صفحه؛ ناحیه FLEX EYE برای تشخیص دست در حالت FLEX EYE فعال، عابران هم در بخشی از ناحیه تشخیص می‌شوند.
تشخیص آستانه BLUE ZONE؛ ردیف اول و ردیف‌های دوم و سوم دارای تشخیص حضور کارکرد کل درب پس از نصب بررسی شود.
ارتفاع نصب ۲ تا ۳ متر ارتفاع حسگر با محل نصب واقعی تطبیق شود.
تنظیم زاویه ناحیه تشخیص عمق از ۸- تا ۸+ درجه؛ عرض ۷± درجه (۲ کلیک، هر کلیک ۳٫۵ درجه) ابعاد ناحیه به ارتفاع نصب بستگی دارد؛ جدول بروشور را ببینید.
تنظیم زاویه FLEX EYE عمق از ۱۴- تا ۲+ درجه؛ عرض ۴۲± درجه (۷ کلیک، هر کلیک ۶ درجه) محل صفحه بدون‌لمس و مسیر رفت‌وآمد با هم بررسی شود.
تغذیه ۱۲ تا ۲۴ ولت AC با تلرانس ۱۰٪ و ۵۰/۶۰ هرتز؛ یا ۱۲ تا ۳۰ ولت DC با تلرانس ۱۰٪ بروشور می‌گوید سنسور باید به سیستم درب دارای مدار SELV وصل شود.
مصرف کمتر از ۲٫۵ وات؛ کمتر از ۶ ولت‌آمپر در حالت AC ظرفیت منبع تغذیه کنترل باکس بررسی شود.
خروجی‌ها خروجی فعال‌سازی و خروجی ایمنی؛ هر دو رله Form A، حداکثر ۵۰ ولت و ۰٫۳ آمپر (بار مقاومتی) ورودی‌های کنترل باکس با این خروجی‌ها تطبیق داده شود.
زمان نگهداری و پاسخ نگهداری خروجی حدود ۰٫۵ ثانیه؛ زمان پاسخ کمتر از ۰٫۳ ثانیه رفتار نهایی با تنظیمات کنترل باکس بررسی شود.
شرایط کاری و حفاظت دمای ۳۵- تا ۵۵+ درجه سانتی‌گراد؛ رطوبت کمتر از ۸۰٪؛ IP54 نصب و نظافت طبق راهنمای سازنده.
وزن و متعلقات ۲۳۰ گرم؛ دفترچه راهنما، ۲ پیچ نصب، شابلون نصب، ابزار تنظیم ناحیه و کابل ۳ متری بسته تحویلی با فهرست بروشور تطبیق داده شود.

AIR-SLIDE 2 چگونه درب را باز می‌کند؟

بروشور سازنده روند کار را در چند مرحله توضیح می‌دهد: فرد دست خود را به صفحه بدون‌لمس نزدیک می‌کند، درب باز می‌شود، ناحیه تشخیص حضور درب را باز نگه می‌دارد، و بعد از عبور فرد درب بسته می‌شود و ناحیه تشخیص حضور از بین می‌رود. به گفته سازنده، AIR-SLIDE 2 عابری را که فقط از جلوی آن می‌گذرد تشخیص نمی‌دهد.

این روش برای ورودی‌هایی مثل فروشگاه رو به خیابان شلوغ، آشپزخانه یا محیط‌هایی که کاربر نمی‌خواهد سطح مشترک را لمس کند قابل بررسی است. پیش از انتخاب، مطمئن شوید کاربران محل می‌توانند صفحه بدون‌لمس را ببینند و به آن دسترسی داشته باشند. برای عبور با بار، ویلچر یا شرایط ویژه کاربران، شیوه فعال‌سازی باید در طراحی ورودی بررسی شود.

FLEX EYE و BLUE ZONE در انتخاب مدل

طبق بروشور OPTEX، FLEX EYE ناحیه تشخیص دست است. وقتی حالت FLEX EYE فعال شود، علاوه بر FLEX EYE، ردیف‌های دوم تا چهارم ناحیه تشخیص نیز عابران را تشخیص می‌دهند. BLUE ZONE ناحیه آستانه درب است که تا خروج افراد، درب را باز نگه می‌دارد و پس از خالی‌شدن، بسته‌شدن ایمن را ممکن می‌کند.

هنگام خرید، این دو وظیفه را از هم جدا در نظر بگیرید تا حسگر صرفاً بر اساس ظاهر یا نام برند انتخاب نشود. عملکرد آستانه، مسیر حرکت لنگه و پاسخ کنترل باکس باید بعد از نصب با هم بررسی شوند. این توضیح به معنی تأیید ایمنی کل مجموعه یا امکان حذف سایر تجهیزات لازم پروژه نیست.

تفاوت AIR-SLIDE 2 با AIR-SLIDE T

AIR-SLIDE 2 و AIR-SLIDE T دو مدل متفاوت در بروشور مشترک سازنده هستند. برای نمونه، بروشور AIR-SLIDE T را برای مناطق سرد معرفی می‌کند و مشخصات هر مدل در صفحه جداگانه آمده است. امکانات یا تأییدیه یک مدل را نمی‌توان به مدل دیگر نسبت داد. در سفارش، نام کامل AIR-SLIDE 2 را ثبت کنید و با برچسب قطعه تحویلی تطبیق دهید.

برای جایگزینی مدل دیگر، تکنسین باید سازگاری با کنترل باکس و نیاز ورودی را بررسی کند. شباهت قاب یا برند، دلیل کافی برای تعویض مستقیم نیست.

انتخاب در پروژه و اطلاعات استعلام

در بررسی یک ورودی با عبور جانبی زیاد، ابتدا مسیر عبور افراد، نقطه درخواست ورود و ارتفاع حسگر را مشخص کنید. سپس شیوه استفاده را در محل آزمایش کنید تا حرکت دست برای کاربر روشن باشد و عملکرد مجموعه با نوع مراجعه هماهنگ شود. این مثال، پیشنهاد بررسی طراحی است و تجربه نصب ثبت‌شده این محصول در پروژه خاص نیست.

برای استعلام، مدل اپراتور، ارتفاع محل نصب، عکس ورودی و هدف شما از بازشدن انتخابی را ارسال کنید. درصد کاهش مصرف انرژی یا اثر درمانی مشخصی را نمی‌توان فقط از نام این سنسور نتیجه گرفت.

محصولات مرتبط برای بررسی انتخاب

برای مقایسه وظیفه قطعات و نوع مجموعه، صفحات زیر را ببینید. مرتبط‌بودن این محصولات به معنی تأیید سازگاری مستقیم آن‌ها با یکدیگر نیست.

پرسش‌های متداول چشمی OPTEX AIR-SLIDE 2

AIR-SLIDE 2 با عبور هر فرد از جلوی درب باز می‌کند؟

طبق بروشور، AIR-SLIDE 2 عابری را که فقط از جلوی آن عبور می‌کند تشخیص نمی‌دهد و درب با نزدیک‌کردن دست به صفحه بدون‌لمس باز می‌شود. اگر حالت FLEX EYE فعال شود، ناحیه FLEX EYE و ردیف‌های دوم تا چهارم ناحیه تشخیص، عابران را هم تشخیص می‌دهند.

BLUE ZONE چه نقشی دارد؟

در معرفی سازنده، BLUE ZONE ناحیه آستانه درب است که تا خروج افراد درب را باز نگه می‌دارد و پس از خالی‌شدن ناحیه اجازه بسته‌شدن ایمن می‌دهد. عملکرد آن باید همراه با اپراتور و سایر تجهیزات مجموعه بررسی شود.

آیا AIR-SLIDE 2 همان AIR-SLIDE T است؟

خیر. این‌ها مدل‌های متفاوت‌اند. مشخصات یا تأییدیه AIR-SLIDE T را نباید بدون سند به AIR-SLIDE 2 نسبت داد.

برای نصب در ارتفاع بیش از ۳ متر مناسب است؟

بروشور AIR-SLIDE 2 ارتفاع نصب ۲ تا ۳ متر را معرفی می‌کند. برای ارتفاع خارج از این محدوده باید انتخاب حسگر دوباره بررسی شود.

چه اطلاعاتی برای انتخاب لازم است؟

مدل اپراتور، ارتفاع نصب، عکس ورودی، مسیر رفت‌وآمد و هدف از فعال‌سازی انتخابی را اعلام کنید تا تناسب مدل بررسی شود.

منابع مشخصات

پرنیان درب؛ درب اتوماتیک

برای انتخاب قطعه مناسب، با پرنیان درب تماس بگیرید

مدل اپراتور و تصویر قطعه فعلی را ارسال کنید تا سازگاری آن با مجموعه پروژه بررسی شود.

مدل AIR-SLIDE2
رنگ ها مشکی
منطقه قابل دید خطی در همه جهات
روش دید مادون قرمز
تنظیم عمق دید عمق -8 تا +8 درجه -عرض +- 7 درجه
منبع تغذیه 12 تا 24 ولت AC/DC
مصرف انرژی 100mA (atDC24V)>
زمان نگه داشتن رله Approx 0.5 sec
دمای کاری -35 درجه سانتیگراد تا +55 درجه سانتیگراد
وزن 230 گرم
متعلقات کابل 3 متری
