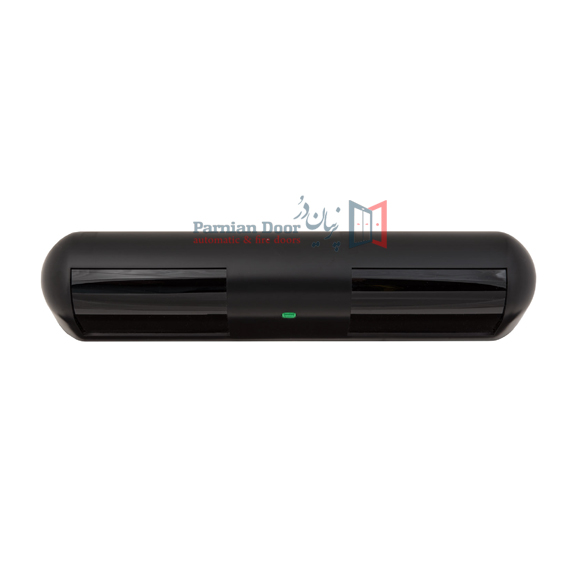

چشمی درب اتوماتیک برند optex ژاپن مدل OA-6500S T
برای فعالسازی درب تا ارتفاع حداکثر 6.5 متر
چشمی صنعتی OPTEX OA-6500S T ژاپن
معرفی OPTEX OA-6500S T
OPTEX OA-6500S T سنسور مادون قرمز فعال برای فعالسازی، ایمنی و تشخیص حضور در دربهای صنعتی است. این مدل برای ورودیهایی طراحی شده که نسبت به دربهای شیشهای معمولی، ارتفاع نصب بیشتر، محدوده تشخیص عمیقتر و تشخیص قابلاعتماد خودرو و افراد نیاز دارند.
OA-6500S با یک سنسور، ناحیه فعالسازی و ناحیه ایمنی آستانه درب را پوشش میدهد و خروجیهای Activation و Safety را بهصورت جداگانه در اختیار کنترلر قرار میدهد.
اطلاعات کلیدی
بررسی فنی OA-6500S T
فعالسازی و ایمنی در یک سنسور
فناوری Active Infrared Reflection به OA-6500S اجازه میدهد هم برای فرمان بازشدن درب و هم برای حفاظت محدوده نزدیک آستانه استفاده شود. این ترکیب تعداد تجهیزات روی سردرب را کاهش میدهد و تنظیم محدودهها را متمرکز میکند.
محدوده تشخیص بزرگ برای خودرو و کامیون
OPTEX این مدل را برای تشخیص ترافیک ورودی از زوایای مختلف، از جمله کامیون و وسایل نقلیه، معرفی کرده است. عمق مناسب ناحیه تشخیص باعث میشود وسیله نقلیه پیش از رسیدن به درب شناسایی شود و زمان کافی برای بازشدن وجود داشته باشد.
Door Cancellation برای کاهش تحریک اشتباه
ردیف نزدیک درب دارای عملکرد Door Cancellation است تا حرکت خود درب باعث فعالشدن ناخواسته سنسور نشود. این موضوع در دربهای صنعتی بزرگ که سطح متحرک وسیعی دارند اهمیت بیشتری دارد.
تشخیص حضور در محدوده آستانه
تشخیص حضور فعال باعث میشود شخص یا جسمی که در محدوده ایمنی توقف کرده است همچنان شناسایی شود. هدف این قابلیت جلوگیری از بستهشدن زودهنگام درب روی عابر یا وسیله نقلیه است.
تنظیم مستقل ناحیه حرکت و حضور
ناحیه تشخیص حرکت و حضور را میتوان مستقل تنظیم کرد. این موضوع برای پروژههایی که فاصله فعالسازی خودرو با محدوده حفاظت آستانه متفاوت است، امکان تنظیم دقیقتری ایجاد میکند.
نکته درباره ارتفاع نصب
در صفحه رسمی OPTEX، بخش معرفی محصول عملکرد در ارتفاع نصب تا ۶٫۵ متر را ذکر میکند؛ با این حال جدول مشخصات همان صفحه محدوده ۲٫۵ تا ۴٫۵ متر را درج کرده است. برای نصب بالاتر از ۴٫۵ متر، باید نسخه دقیق سنسور، الگوی تشخیص و راهنمای نصب OA-6500S T پیش از اجرا کنترل شود.
جدول مشخصات فنی
| مشخصه | مقدار | توضیح |
|---|---|---|
| مدل | OPTEX OA-6500S T | سنسور صنعتی مادون قرمز فعال |
| فناوری | Active Infrared Reflection | تشخیص حرکت و حضور |
| کاربرد | درب صنعتی | درب سریع، سکشنال و ورودی انبار |
| ارتفاع نصب رسمی جدول | 2.5–4.5 m | طبق جدول مشخصات OPTEX |
| ارتفاع معرفی محصول | تا 6.5 m | در متن معرفی رسمی OPTEX |
| Activation Output | N.C. / N.O. | 50V / 0.3A Max |
| Safety Output | N.C. / N.O. | 50V / 0.3A Max |
| تنظیم عمق ردیف 1 تا 3 | -6° تا +6° | طبق صفحه رسمی |
| تنظیم عمق ردیف 4 و 5 | +26° تا +44° | طبق صفحه رسمی |
| تغذیه | 12–24VAC / 12–30VDC | با تلرانس رسمی |
| مصرف | کمتر از 2.5 W | کمتر از 4VA در AC |
| زمان پاسخ | کمتر از 0.3 sec | پاسخ سریع |
| Hold Time | حدود 0.5 sec | زمان نگهداشت خروجی |
| IP | IP54 | مقاومت در برابر گردوغبار و پاشش آب |
| دمای کاری | -20 تا +55°C | مناسب محیط صنعتی |
| رطوبت | کمتر از 80% | طبق دیتای رسمی |
| وزن | 320 g | طبق صفحه رسمی |
| رنگ | مشکی | Black |
خروجی Activation و Safety
خروجی فعالسازی هنگام تشخیص در ردیفهای دورتر و خروجی ایمنی برای ردیفهای نزدیک آستانه استفاده میشود. هر دو خروجی قابلیت انتخاب N.C. یا N.O. دارند و حداکثر بار مقاومتی رسمی 50V / 0.3A ذکر شده است.
کاربردهای پیشنهادی
تفاوت با سنسورهای معمول درب شیشهای
| ویژگی | OA-6500S T | سنسور معمول درب شیشهای |
|---|---|---|
| کاربری | صنعتی | ورودی عابر |
| محدوده تشخیص | بزرگ و عمیق | محدودتر |
| تشخیص خودرو | طراحیشده برای ترافیک صنعتی | معمولاً اولویت اصلی نیست |
| حضور + فعالسازی | هر دو | بسته به مدل |
عوامل مؤثر بر انتخاب
پیش از انتخاب OA-6500S T باید ارتفاع نصب، نوع درب، سرعت حرکت درب، عرض و عمق محدوده موردنیاز، نوع تردد خودرو یا عابر، محل نصب سنسور و ورودیهای قابل پذیرش کنترلر درب بررسی شود.
سؤالات متداول
لینکهای داخلی مرتبط
انواع سنسور و چشمی درب اتوماتیک سنسور OPTEX OA-AXIS II سنسور OPTEX OA-203C قطعات درب اتوماتیک مشاوره و استعلام OPTEX OA-6500S T| مدل | OA-6500S T |
| رنگ ها | مشکی |
| منطقه قابل دید | خطی در همه جهات |
| روش دید | مادون قرمز |
| تنظیم عمق دید | ردیف 1 و 2 : -5 تا +15 درجه - ردیف 3 : +30 تا +50 درجه |
| منبع تغذیه | 12 تا 24 ولت AC/DC |
| مصرف انرژی | <2.5 w |
| زمان نگه داشتن رله | Approx 0.5 sec |
| دمای کاری | -20 درجه تا +55 درجه سانتیگراد |
| وزن | 600 گرم |
| متعلقات | کابل 4 متری |
