محصولات چشمی درب اتوماتیک اپتکس مدل Optex OA-203C

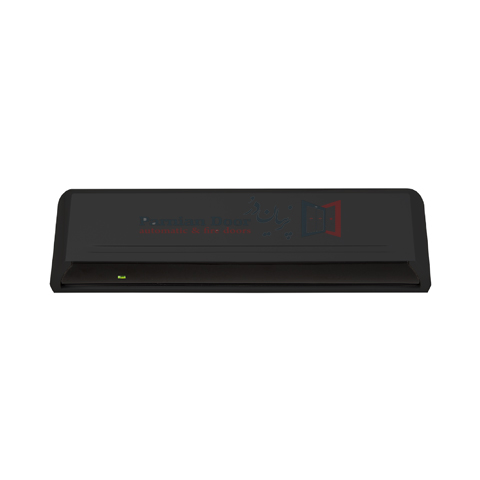

چشمی درب اتوماتیک اپتکس مدل Optex OA-203C

چشمی درب اتوماتیک اپتکس مدل Optex OA-203C

دو عدد چشمی تک کاره و دو کاره درب اتوماتیک اپتکس مدل OA-203C
کدکالا:
13,700,000 تومان

معرفی رادار درب اتوماتیک اپتکس مدل OA-203C

پاسخ مستقیم

OPTEX OA-203C یک سنسور چهارردیفه مبتنی بر بازتاب مادون قرمز فعال است که برای فعال‌سازی درب اتوماتیک و حفاظت ناحیه آستانه طراحی شده است. دو ردیف نزدیک به درب، حضور فرد یا جسم را تشخیص می‌دهند و تا زمانی که مانع در محدوده باقی بماند، درب را باز نگه می‌دارند.

این مدل سنسور مایکروویو یا Dual Technology نیست. حداکثر ارتفاع نصب آن 3 متر، تغذیه 12 تا 30 ولت AC/DC، زمان پاسخ کمتر از 0.3 ثانیه و خروجی آن رله Form C است.

اطلاعات کلیدی

فناوری تشخیصبازتاب مادون قرمز فعال AIR
الگوی تشخیصچهار ردیف؛ دو ردیف حضور نزدیک درب
ارتفاع نصبحداکثر 3 متر
تغذیه12 تا 30 ولت AC/DC
زمان پاسخکمتر از 0.3 ثانیه
خروجیرله Form C، حداکثر 50V / 0.3A
دمای کاریمنفی 20 تا مثبت 55 درجه
وضعیت محصولتوقف تولید توسط OPTEX

بررسی فنی عمیق OA-203C

فناوری تشخیص مادون قرمز فعال

OA-203C از روش Active Infrared Reflection استفاده می‌کند. فرستنده‌های مادون قرمز، پرتوها را به سمت کف ارسال می‌کنند و تغییر بازتاب ناشی از ورود فرد یا جسم توسط گیرنده تحلیل می‌شود. این ساختار برای تشخیص حرکت و حضور در محدوده نزدیک درب مناسب است.

چهار ردیف تشخیص و حفاظت آستانه

چهار ردیف AIR ناحیه فعال‌سازی و ایمنی را پوشش می‌دهند. دو ردیف نزدیک به درب برای تشخیص حضور در آستانه هستند و حتی اگر فرد یا جسم در محدوده توقف کند، سنسور حضور را حفظ کرده و اجازه بسته‌شدن زودهنگام درب را نمی‌دهد.

تنظیم مکانیکی و دیپ‌سوئیچ

تنظیمات سنسور با دیپ‌سوئیچ‌ها و اهرم‌های مکانیکی انجام می‌شود. زاویه تشخیص در محدوده مثبت و منفی 4 درجه و به صورت یک درجه در هر کلیک قابل تغییر است. حساسیت متغیر و Snow Mode نیز برای تطبیق با شرایط محیطی در نظر گرفته شده‌اند.

نکته مهم درباره وضعیت تولید

OPTEX در صفحه رسمی، OA-203C را محصول توقف‌تولیدشده معرفی کرده است. بنابراین پیش از سفارش باید موجودی، اصالت، وضعیت بسته‌بندی و امکان تأمین قطعه جایگزین بررسی شود.

جدول مشخصات فنی کامل

پارامتر مقدار توضیح فنی
مدل OA-203C سنسور فعال‌سازی و ایمنی درب اتوماتیک
روش تشخیص Active Infrared Reflection بازتاب مادون قرمز فعال
تعداد ردیف‌ها 4 ردیف AIR دو ردیف نزدیک درب برای تشخیص حضور
حداکثر ارتفاع نصب 3.0 متر مطابق مشخصات رسمی
تغذیه 12 تا 30V AC/DC ولتاژ ورودی سنسور
جریان مصرفی حداکثر 160mA در 12VAC Current draw
زاویه تشخیص ±4 درجه تنظیم یک درجه در هر کلیک
زمان پاسخ کمتر از 0.3 ثانیه Response time
زمان نگهداری رله 0.5 ثانیه Relay hold time
خروجی Form C relay حداکثر 50V و 0.3A برای بار مقاومتی
دمای کاری ‎-20°C تا ‎+55°C دامنه رسمی عملکرد
وزن 200 گرم بدنه سنسور
رنگ‌ها نقره‌ای، سفید، مشکی سه گزینه رنگ بدنه
وضعیت تولید توقف تولید توسط سازنده موجودی بازار باید بررسی شود

نصب و تنظیم سنسور

مراحل کلی نصب

  1. محل نصب روی هدر درب و ارتفاع آن بررسی شود.
  2. سنسور در موقعیتی محکم و بدون لرزش نصب گردد.
  3. سیم تغذیه و خروجی رله مطابق نقشه کاتالوگ به کنترل‌باکس متصل شود.
  4. زاویه عمق ناحیه تشخیص با اهرم مکانیکی تنظیم گردد.
  5. حساسیت، Snow Mode و سایر تنظیمات با دیپ‌سوئیچ‌ها تعیین شوند.
  6. پس از راه‌اندازی، ناحیه حضور و فعال‌سازی در چند مسیر تردد آزمایش شود.

هشدارهای نصب

  • پیش از سیم‌کشی، برق کنترل‌باکس قطع شود.
  • سطح نصب باید ثابت و بدون لرزش باشد.
  • ناحیه تشخیص نباید با حرکت خود درب یا اشیای ثابت هم‌پوشانی نامناسب داشته باشد.
  • پس از تغییر دیپ‌سوئیچ یا زاویه، آزمون کامل باز و بسته‌شدن انجام شود.
  • تنظیم نهایی بهتر است توسط تکنسین درب اتوماتیک انجام شود.

چشمی درب اتوماتیک اپتکس مدل OA-203C

کاربردها

درب اتوماتیک کشوییفعال‌سازی و حفاظت ناحیه آستانه در ورودی‌های کشویی
درب اتوماتیک تلسکوپیاستفاده در صورت سازگاری کنترل‌باکس و شرایط نصب پروژه
فروشگاه و مرکز تجاریتشخیص تردد و حضور در ورودی‌های پرتردد
بیمارستان و ساختمان اداریحفظ بازبودن درب هنگام حضور فرد در آستانه

عوامل مؤثر بر قیمت

اصالت کالانسخه اصلی OPTEX و امکان بررسی اصالت
وضعیت توقف تولیدمحدودیت موجودی و شرایط تأمین مدل توقف‌تولیدشده
رنگ و نسخه بدنهمشکی، سفید یا نقره‌ای بر اساس موجودی
متعلقات نصبکابل، براکت، شابلون و سایر متعلقات همراه
نصب و تنظیمتنظیم زاویه، حساسیت، ناحیه حضور و آزمون عملکرد

مقایسه OA-203C با سنسورهای جدیدتر

شاخص OA-203C OA-AXIS II سنسور Dual Technology
فناوری مادون قرمز فعال مادون قرمز فعال مایکروویو + مادون قرمز فعال
ردیف تشخیص 4 ردیف 5 ردیف بر اساس مدل
حداکثر ارتفاع نصب 3 متر 3.5 متر بر اساس مدل
وضعیت تولید توقف تولید بررسی موجودی بازار وابسته به برند و مدل
توصیه می‌شود برای جایگزینی مستقیم در سیستم‌های موجود دارای این مدل پروژه‌های نیازمند سنسور AIR جدیدتر و ناحیه وسیع‌تر پروژه نیازمند تشخیص حرکت مایکروویو و ایمنی AIR

فایل کاتالوگ و راهنمای رسمی

فایل راهنمای انگلیسی OA-203C شامل مشخصات فنی، نصب، سیم‌کشی، تنظیم زاویه، دیپ‌سوئیچ‌ها، الگوی تشخیص و راهنمای عیب‌یابی است.

دانلود فایل PDF رسمی OPTEX OA-203C مشاهده صفحه رسمی OA-203C در OPTEX Europe

سؤالات متداول

1) رادار OPTEX OA-203C از چه فناوری استفاده می‌کند؟

OA-203C بر پایه روش بازتاب مادون قرمز فعال یا Active Infrared Reflection کار می‌کند و سنسور مایکروویو یا دوگانه نیست.

2) OA-203C چند ردیف تشخیص دارد؟

این سنسور دارای چهار ردیف تشخیص مادون قرمز فعال است که دو ردیف نزدیک به درب برای تشخیص حضور در ناحیه آستانه استفاده می‌شوند.

3) حداکثر ارتفاع نصب OA-203C چقدر است؟

حداکثر ارتفاع نصب اعلام‌شده برای OA-203C برابر 3 متر است.

4) ولتاژ تغذیه سنسور OA-203C چیست؟

تغذیه این مدل 12 تا 30 ولت AC یا DC است.

5) زمان پاسخ OA-203C چقدر است؟

زمان پاسخ سنسور کمتر از 0.3 ثانیه و زمان نگهداری رله 0.5 ثانیه است.

6) زاویه تشخیص چگونه تنظیم می‌شود؟

زاویه تشخیص در بازه مثبت و منفی 4 درجه و با گام‌های یک درجه‌ای قابل تنظیم است.

7) آیا حساسیت سنسور قابل تنظیم است؟

بله. حساسیت و حالت Snow Mode از طریق دیپ‌سوئیچ‌ها و اهرم‌های مکانیکی قابل تنظیم هستند.

8) خروجی OA-203C چه نوعی است؟

خروجی سنسور از نوع رله Form C با ظرفیت حداکثر 50 ولت و 0.3 آمپر برای بار مقاومتی است.

9) دمای کاری سنسور چقدر است؟

دامنه دمای کاری رسمی OA-203C از منفی 20 تا مثبت 55 درجه سانتی‌گراد است.

10) OA-203C در چه رنگ‌هایی عرضه شده است؟

این مدل در سه رنگ نقره‌ای، سفید و مشکی تولید شده است.

11) آیا OA-203C هنوز توسط OPTEX تولید می‌شود؟

خیر. صفحه رسمی OPTEX این مدل را Product Discontinued یا توقف‌تولیدشده معرفی می‌کند؛ بنابراین موجودی بازار و شرایط تأمین باید پیش از سفارش بررسی شود.

12) کاتالوگ رسمی OA-203C از کجا قابل دریافت است؟

فایل PDF رسمی انگلیسی OA-203C از بخش دانلود کاتالوگ همین صفحه در دسترس است.

لینک‌های داخلی مرتبط

مشاهده انواع چشمی و سنسور درب اتوماتیک بررسی سنسور OPTEX OA-AXIS II اپراتور درب اتوماتیک Label Eterna اپراتور درب اتوماتیک GEZE ECdrive تعمیر و تنظیم چشمی درب اتوماتیک مشاوره فنی برای انتخاب و جایگزینی سنسور

بررسی موجودی و جایگزین مناسب OA-203C

برای بررسی موجودی مدل اصلی، سازگاری با کنترل‌باکس و انتخاب سنسور جایگزین مناسب با کارشناسان پرنیان درب تماس بگیرید.

دریافت مشاوره فنی
برچسبها :
بخشها :
نوع رادار خطی تک کاره و دو کاره
رنگ مشکی - نقره ای - سفید
قابلیت خود آموزی
استاندارد EN 16005 و DIN 18650
