درب اتوماتیک کشویی GEZE ECdrive T2
سیستم GEZE ECdrive T2 یک اپراتور کشویی خطی برای ورودیهایی است که تردد بالا، حرکت کنترلشده، ابعاد جمعوجور و امکان اتصال به تجهیزات ساختمان اهمیت دارد. این مدل برای دربهای یکلنگه و دولنگه قابل بررسی است و انتخاب نهایی آن باید بر اساس وزن واقعی لنگه، عرض دهانه، نوع پروفیل، شرایط محیطی و الزامات ایمنی پروژه انجام شود.
تا ۱۴۰ کیلوگرم هر لنگه کاور ۱۰۰ میلیمتری BACnet EN 16005
✓
راهنمای نصب و راهاندازی GEZE ECdrive T2

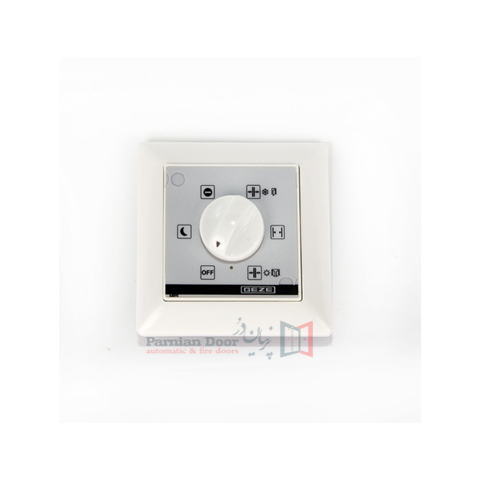

برای نصب ریل و لنگه، تنظیم تسمه، سیمکشی، سنسورها، اجرای Learning، تنظیم کلید تعیین حالت DPS و عیبیابی میتوانید راهنمای تخصصی نصب ECdrive را مشاهده کنید.
مشاهده آموزش نصب GEZE ECdrive ←
01
اطلاعات کلیدی GEZE ECdrive T2
تا ۱۴۰ کیلوگرم حداکثر وزن اعلامشده برای هر لنگه در پیکربندی مناسب

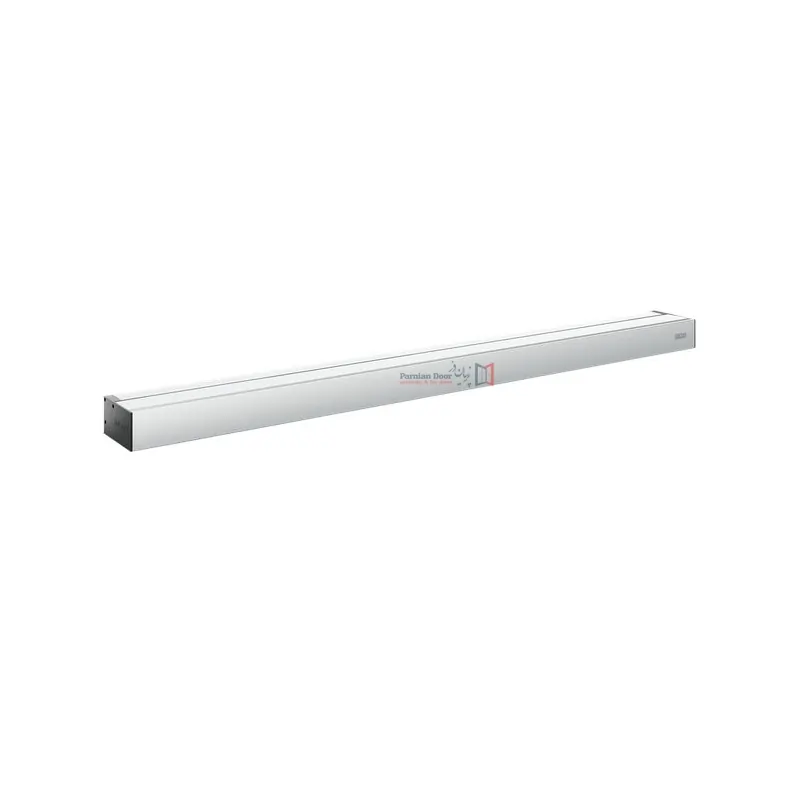

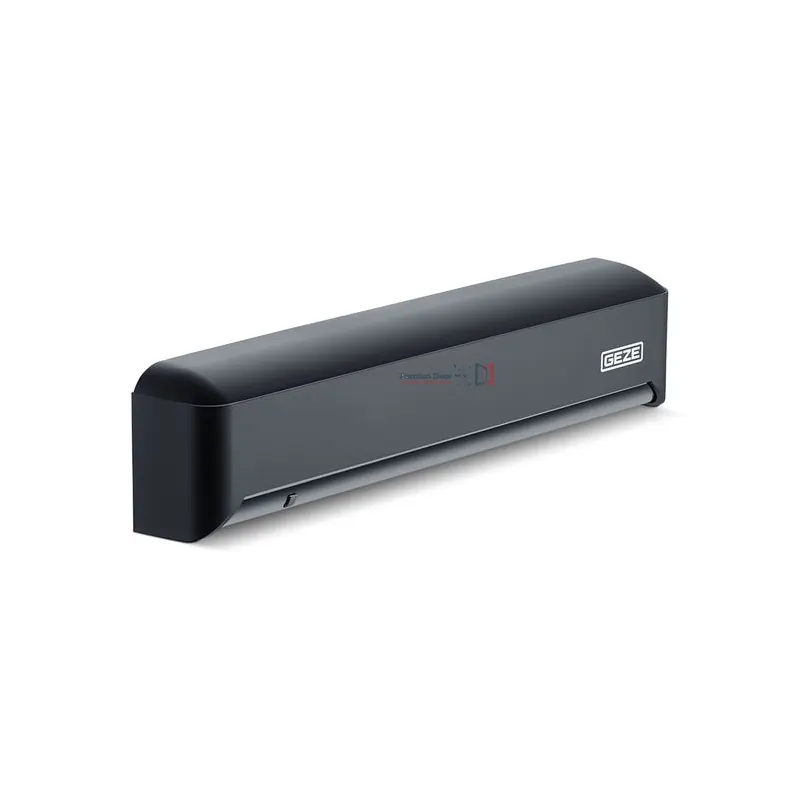

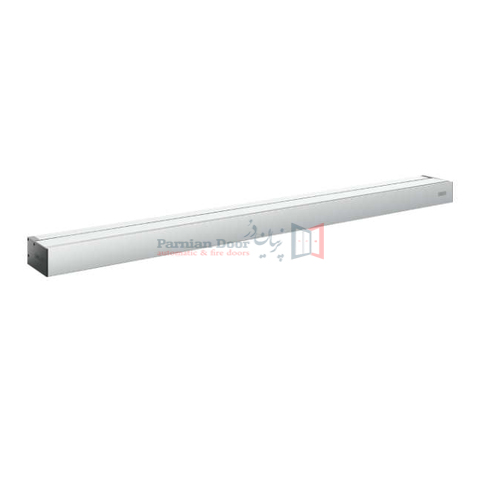

۱۰۰ میلیمتر ارتفاع کاور اپراتور برای طراحی نسبتاً جمعوجور ورودی
۱۹۰ میلیمتر عمق اعلامشده مجموعه اپراتور
تا ۳۰۰۰ میلیمتر محدوده عرض اعلامشده در پیکربندیهای یکلنگه و دولنگه
۱۵- تا ۵۰+ درجه محدوده دمای سرویس اعلامشده
IP20 درجه حفاظت خود اپراتور
BACnet قابلیت ارتباط با سیستم مدیریت ساختمان
EN 16005 از استانداردهای اعلامشده برای سیستم
02
GEZE ECdrive T2 در استفاده واقعی
ECdrive T2 برای ورودیای طراحی شده که باید در طول روز بارها باز و بسته شود و در عین حال حرکت کنترلشده، سرویسپذیری و امکان مدیریت دقیق سیستم حفظ شود. برای مدیر ساختمان یا مسئول تأسیسات، ارزش سیستم فقط نام برند نیست؛ امکانات کنترلی، ثبت خطا، تجهیزات اضطراری و امکان اتصال به BMS میتوانند عیبیابی و نگهداری را ساختاریافتهتر کنند.
ارتفاع ۱۰۰ میلیمتری اپراتور ظاهر نسبتاً جمعوجوری ایجاد میکند، اما پیش از سفارش باید ارتفاع و عمق واقعی فضای بالای دهانه، زیرسازی و دسترسی موردنیاز برای سرویس اندازهگیری شوند.
03
بررسی فنی ECdrive T2

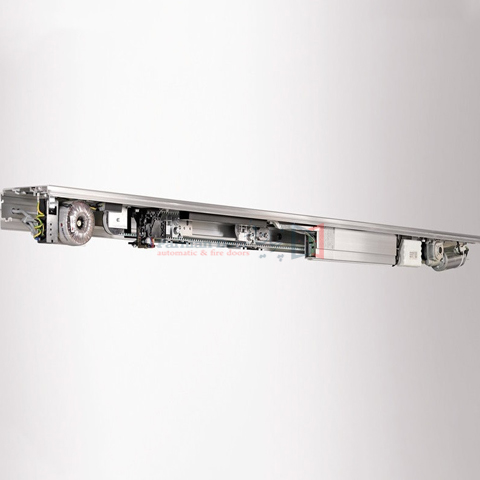

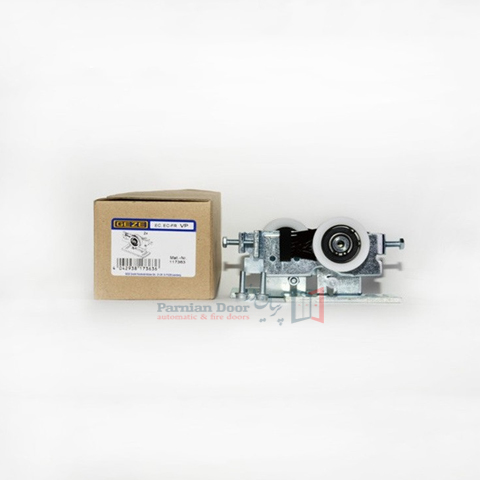

ریل، کالسکه و نصب مکانیکی
ریلهای ازپیشسوراخشده و شیارهای تنظیمی میتوانند نصب و همراستاسازی را سادهتر کنند. ریل، تسمه، هنگر، غلتکها و راهنمای کف همچنان باید در برنامه سرویس دورهای بررسی شوند.
کنترلر و ثبت خطا
قابلیت ثبت و بررسی خطاها برای سرویسکار اهمیت زیادی دارد، زیرا عیبیابی میتواند بر اساس سابقه عملکرد سیستم انجام شود. ورودیها و خروجیهای قابل تنظیم نیز امکان اتصال تجهیزات جانبی پروژه را فراهم میکنند.
باتری اضطراری
در پیکربندی مجهز به باتری میتوان رفتار درب در زمان قطع برق را بر اساس نیاز پروژه تعریف کرد. سناریوی اضطراری باید هنگام راهاندازی تنظیم و در زمان تحویل آزمایش شود.
اتصال BACnet
BACnet امکان یکپارچهسازی با سیستم مدیریت ساختمان را فراهم میکند. برای استفاده از آن باید تجهیزات، کابلکشی و منطق BMS از مرحله طراحی پروژه در نظر گرفته شوند.
ترکیب با GCprofile Therm
استفاده از GCprofile Therm میتواند عملکرد حرارتی مجموعه ورودی را بهبود دهد، اما خود اپراتور عایق حرارتی محسوب نمیشود. نتیجه نهایی به پروفیل، شیشه، درزبندی، زمان بازماندن و تنظیم سنسورها وابسته است.
نکته انتخاب: ظرفیت ۱۴۰ کیلوگرم به معنی مناسببودن خودکار سیستم برای هر لنگه ۱۴۰ کیلوگرمی نیست. عرض لنگه، نوع پروفیل، اصطکاک، فشار باد، تعداد سیکل روزانه و شرایط نصب نیز باید بررسی شوند.
04
جدول مشخصات فنی GEZE ECdrive T2
| مشخصه فنی |
مقدار اعلامشده |
| نوع سیستم |
اپراتور کشویی خطی یکلنگه و دولنگه |
| ارتفاع × عمق |
۱۰۰ × ۱۹۰ میلیمتر |
| حداکثر وزن هر لنگه |
۱۴۰ کیلوگرم |
| عرض یکلنگه |
۷۰۰ تا ۳۰۰۰ میلیمتر |
| عرض دولنگه |
۹۰۰ تا ۳۰۰۰ میلیمتر |
| همراه GCprofile Therm |
یکلنگه تا ۱۵۰۰ و دولنگه تا ۳۰۰۰ میلیمتر |
| حداکثر سرعت حرکت |
تا ۰٫۸ متر بر ثانیه، وابسته به تنظیم |
| دمای سرویس |
۱۵- تا ۵۰+ درجه سانتیگراد |
| درجه حفاظت |
IP20 |
| استانداردهای اعلامشده |
DIN 18650، EN 16005 و DIN EN ISO 13849 PL d |
نسخه ECdrive T2-FR برای کاربردهای مرتبط با مسیرهای فرار و نجات طراحی شده است و نباید بدون بررسی الزامات پروژه با نسخه استاندارد یکسان در نظر گرفته شود.
05
کاربردهای مناسب
فروشگاه و مرکز خرید برای ورودیهای پرتردد با نیاز به حرکت خودکار و سنسورهای ایمنی.
ساختمان اداری قابل ترکیب با کنترل تردد، کلید برنامه و BMS.
مرکز درمانی برای برخی ورودیهای عمومی؛ فضاهای تخصصی نیازمند طراحی متناسب با همان کاربری هستند.
هتل و لابی ابعاد جمعوجور اپراتور برای هماهنگی بهتر با طراحی معماری.
فرودگاه و پایانه قابل بررسی برای تردد بالا با طراحی ظرفیت و برنامه سرویس مناسب.
ورودی بیرونی با بررسی پروفیل، آببندی، محل نصب و حفاظت مناسب تجهیزات.
06
عوامل مؤثر بر قیمت
قیمت ECdrive T2 باید بر اساس مجموعه کامل درب محاسبه شود، نه فقط موتور یا ریل. پیکربندی هر پروژه میتواند متفاوت باشد.
نسخه و اصالت اپراتور طول ریل و عرض بازشو تکلنگه یا دولنگه وزن شیشه و نوع پروفیل GCprofile Therm سنسورها و تجهیزات جانبی باتری و کنترل تردد اتصال BMS زیرسازی، حمل و نصب
07
مقایسه GEZE ECdrive T2 با DORMA ES 200 و LABEL Eterna 90
| معیار |
GEZE ECdrive T2 |
DORMA ES 200 |
LABEL Eterna 90 |
| کلاس کاربرد |
تردد بالا و طراحی جمعوجور |
ماژولار و ظرفیت بالاتر |
وزن متوسط و ابعاد جمعوجور |
| ظرفیت وزنی |
تا ۱۴۰ کیلوگرم هر لنگه |
تا ۲۰۰ کیلوگرم تکلنگه یا ۱۶۰ کیلوگرم هر لنگه دولنگه |
وابسته به نسخه و پیکربندی |
| مزیت شاخص |
تعادل ظرفیت، ابعاد و BACnet |
ظرفیت و معماری ماژولار |
جمعوجوری و انعطاف تنظیم |
| مناسبتر برای |
پروژه با کاور ۱۰۰ میلیمتری، ظرفیت مناسب و نیاز به BMS |
لنگه سنگینتر یا نیاز به پیکربندی ماژولار |
پروژههای وزن متوسط با فضای نصب محدود |
جمعبندی مقایسه: ECdrive T2 برای پروژهای که تعادل میان ظرفیت، ارتفاع ۱۰۰ میلیمتری و اتصال BMS اهمیت دارد گزینه قابل بررسی است. برای وزن بالاتر، ES 200 باید جدیتر بررسی شود و Eterna 90 نیز در پروژههای وزن متوسط و فضای نصب محدود میتواند گزینه مناسبی باشد.
08
الزامات طراحی و نصب
- وزن واقعی هر لنگه پیش از انتخاب اپراتور محاسبه شود.
- طول ریل و فضای جانبی با نقشه معماری تطبیق داده شود.
- زیرسازی بالای دهانه توان تحمل وزن و لرزش مجموعه را داشته باشد.
- سنسورهای فعالسازی و ایمنی بر اساس کاربری پروژه انتخاب شوند.
- کابل برق، سنسورها، کنترل تردد و BMS از قبل پیشبینی شوند.
- سرعت و نیروی حرکت متناسب با وزن لنگه تنظیم شوند.
- رفتار باتری و سیستم در زمان قطع برق هنگام تحویل آزمایش شود.
برای مشاهده تجهیزات مرتبط میتوانید صفحات کنترلباکس درب اتوماتیک و سنسور درب اتوماتیک را بررسی کنید.
09
سرویس، نگهداری و محدودیتها
طراحی ریل یا امکانات کنترلی اپراتور به معنی بینیازی از سرویس نیست. ایجاد صدای جدید، لرزش، تأخیر در بازشدن یا تغییر رفتار حرکت باید بررسی شود.
تمیزکردن و بررسی ریل بررسی غلتکها و هنگر کنترل تسمه و کشش تست سنسورها بررسی باتری خواندن خطاهای ثبتشده کنترل راهنمای کف
برای پروژههای مرتبط با مسیر فرار یا خروج اضطراری باید نسخه مناسب و الزامات اختصاصی همان پروژه بررسی شوند.
تعمیر و خدمات درب اتوماتیک
10
سؤالات متداول GEZE ECdrive T2
آیا GEZE ECdrive T2 برای پروژه من مناسب است و قبل از خرید چه مواردی باید بررسی شود؟
ECdrive T2 برای بسیاری از ورودیهای کشویی پرتردد تجاری، اداری، درمانی، هتل و فضاهای عمومی قابل بررسی است. پیش از انتخاب باید وزن واقعی هر لنگه، عرض دهانه، نوع شیشه و پروفیل، میزان تردد، شرایط محیطی، سنسورهای ایمنی، نیاز به باتری، کنترل تردد و در صورت نیاز اتصال BMS با مشخصات سیستم تطبیق داده شوند.
حداکثر وزن هر لنگه GEZE ECdrive T2 چقدر است؟
حداکثر وزن اعلامشده برای هر لنگه تا ۱۴۰ کیلوگرم است. با این حال وزن بهتنهایی معیار انتخاب نیست و عرض لنگه، نوع پروفیل، اصطکاک، فشار باد و شرایط تردد نیز باید بررسی شوند.
عرض سیستم GEZE ECdrive T2 چقدر است؟
عرض اعلامشده برای سیستم یکلنگه ۷۰۰ تا ۳۰۰۰ میلیمتر و برای سیستم دولنگه ۹۰۰ تا ۳۰۰۰ میلیمتر است. محدودیت دقیق پروژه باید با نوع لنگه و پروفیل انتخابشده تطبیق داده شود.
ابعاد اپراتور GEZE ECdrive T2 چقدر است؟
ارتفاع مجموعه اپراتور ۱۰۰ میلیمتر و عمق آن ۱۹۰ میلیمتر است؛ بنابراین پیش از سفارش باید فضای واقعی نصب و زیرسازی بالای دهانه اندازهگیری شود.
آیا GEZE ECdrive T2 برای درب شیشهای مناسب است؟
بله، ECdrive T2 میتواند در سیستمهای شیشهای با پروفیل و یراق سازگار استفاده شود. نوع شیشه، ضخامت، وزن، فریم و نحوه اتصال باید در محاسبه نهایی لنگه لحاظ شوند.
آیا GEZE ECdrive T2 برای بیمارستان مناسب است؟
برای ورودیهای عمومی مراکز درمانی قابل بررسی است؛ اما فضاهای تخصصی مانند اتاق تمیز، اتاق ایزوله یا مسیرهای دارای الزامات ویژه به طراحی، سنسورها و پیکربندی متناسب با همان کاربری نیاز دارند.
آیا GEZE ECdrive T2 به BMS متصل میشود؟
ECdrive T2 قابلیت ارتباط از طریق BACnet را دارد. استفاده عملی از این قابلیت نیازمند پیشبینی تجهیزات، کابلکشی و برنامهریزی سیستم مدیریت ساختمان در طراحی پروژه است.
GEZE ECdrive T2 هنگام قطع برق چگونه عمل میکند؟
در سیستم مجهز به باتری، رفتار اضطراری میتواند برای باز یا بستهشدن درب تعریف شود. وضعیت نهایی باید متناسب با کاربری ساختمان، تجهیزات نصبشده و سناریوی اضطراری پروژه تنظیم و هنگام تحویل آزمایش شود.
تفاوت GEZE ECdrive T2 و ECdrive T2-FR چیست؟
نسخه T2-FR برای کاربردهای مرتبط با مسیرهای فرار و نجات طراحی شده است و نباید بدون بررسی الزامات پروژه با نسخه استاندارد ECdrive T2 یکسان فرض شود.
قیمت GEZE ECdrive T2 چگونه محاسبه میشود؟
قیمت نهایی به نسخه اپراتور، طول ریل، تعداد و وزن لنگهها، نوع شیشه و پروفیل، سنسورها، باتری، تجهیزات کنترلی، اتصال BMS، زیرسازی، حمل، نصب و خدمات موردنیاز پروژه وابسته است.
مشاوره فنی قبل از سفارش
بررسی تخصصی GEZE ECdrive T2 برای پروژه شما
عرض و ارتفاع دهانه، تعداد لنگهها، وزن تقریبی شیشه، نوع فریم و میزان تردد پروژه را ارسال کنید تا ظرفیت اپراتور، طول ریل، سنسورها و تجهیزات موردنیاز بررسی شوند.
