اپراتور درب اتوماتیک کشویی dormakaba مدل ES 200، یک سیستم ماژولار برای اتوماسیون دربهای کشویی یکلنگه و دولنگه است. این اپراتور برای ورودیهای پرتردد تجاری، اداری، درمانی و عمومی طراحی شده و امکان هماهنگی با سنسور، قفل الکترومکانیکی و تجهیزات کنترل تردد را فراهم میکند.
اطلاعات کلیدی اپراتور dormakaba ES 200
معرفی اپراتور درب اتوماتیک DORMA ES 200
ES 200 از اپراتورهای حرفهای درب اتوماتیک کشویی شرکت dormakaba است که برای کنترل حرکت پنلهای کشویی در پروژههای متوسط تا پرتردد مورد استفاده قرار میگیرد. طراحی ماژولار این سیستم اجازه میدهد اجزای مکانیکی، الکترونیکی، قفل و تجهیزات ایمنی متناسب با الزامات هر پروژه انتخاب شوند.
این اپراتور را میتوان برای درب کشویی یکلنگه، دولنگه، ورودیهای مجهز به کنترل تردد و برخی پیکربندیهای تلسکوپی یا خروج اضطراری انتخاب کرد. پیکربندی نهایی باید بر اساس وزن لنگه، عرض بازشو، تعداد تردد روزانه، نوع فریم و الزامات ایمنی پروژه انجام شود.
بررسی فنی اپراتور ES 200

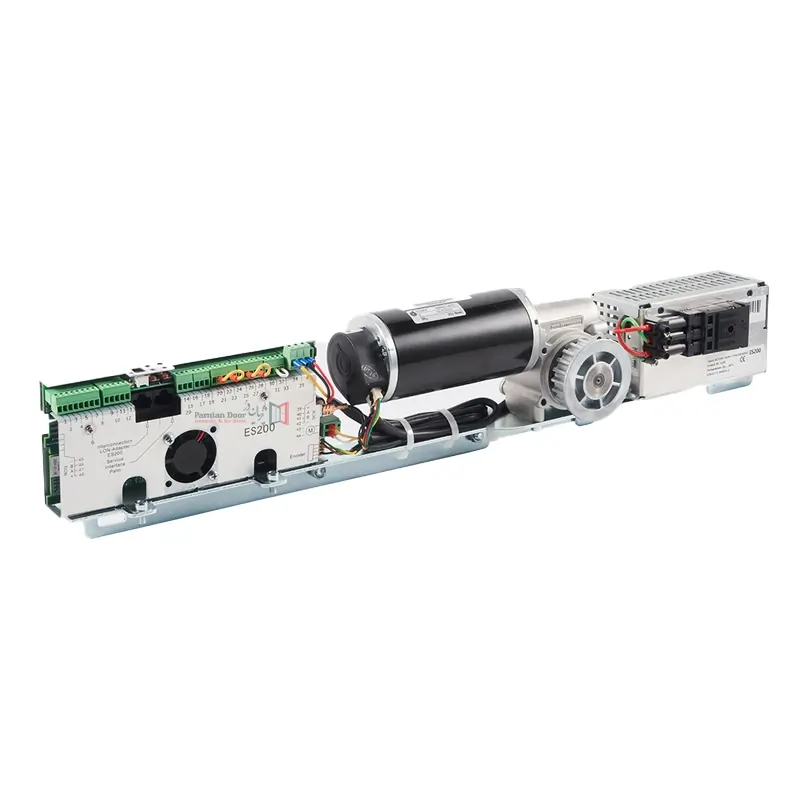

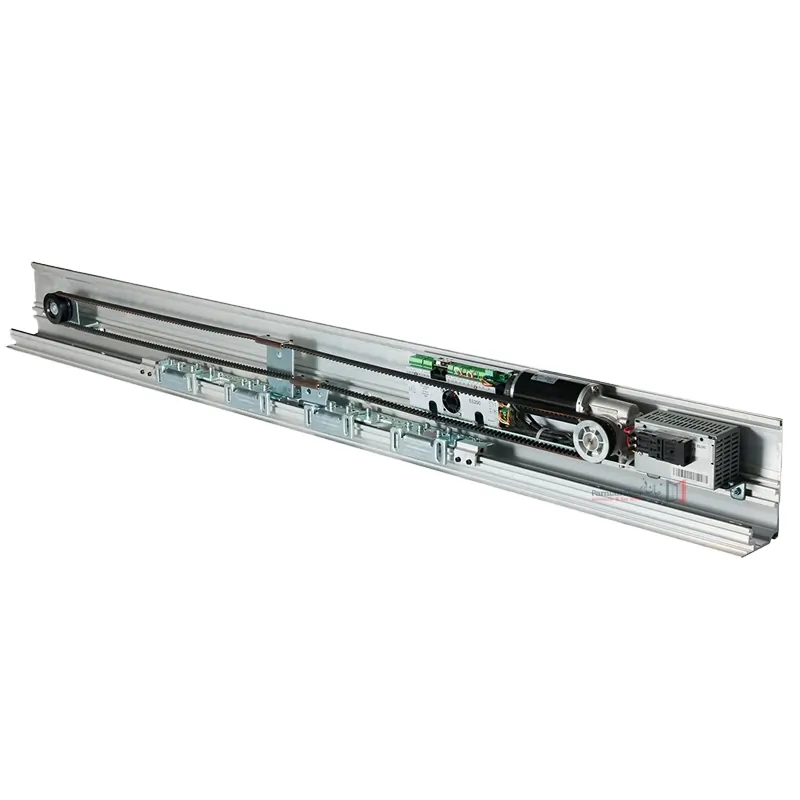

ساختار مکانیکی و سیستم انتقال حرکت

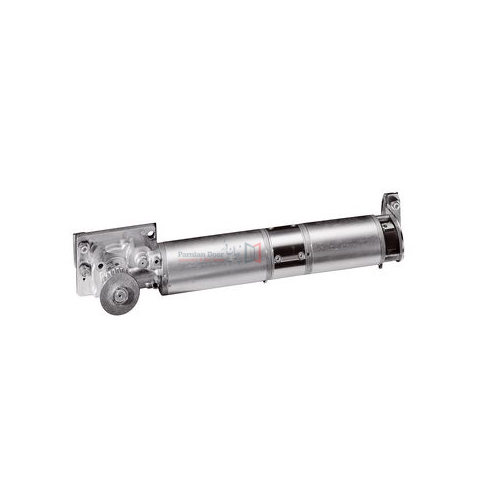

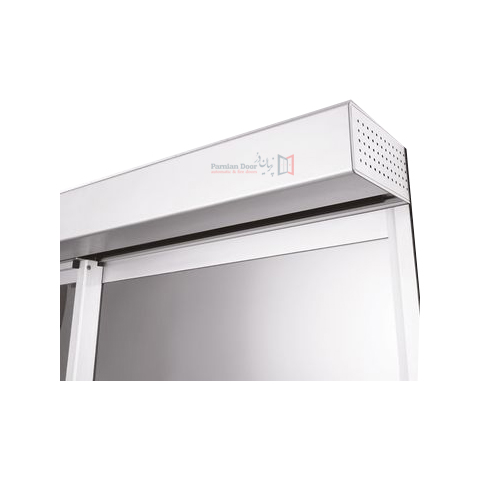

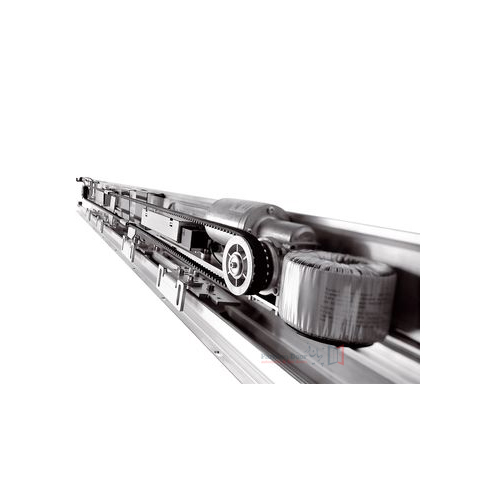

مجموعه اپراتور در قسمت بالای درب نصب میشود و وظیفه انتقال نیروی موتور به لنگههای متحرک را بر عهده دارد. ریل، هنگرها، تسمه، غلطکها و مکانیزم انتقال حرکت باید متناسب با وزن واقعی درب و تعداد سیکلهای کاری انتخاب و تنظیم شوند.
تراز دقیق ریل، تنظیم صحیح ارتفاع لنگه و کنترل اصطکاک از عوامل اصلی در کاهش صدا، افزایش عمر غلطکها و جلوگیری از وارد شدن بار اضافه به موتور و کنترلر محسوب میشوند.
کنترل الکترونیکی و مدیریت حرکت

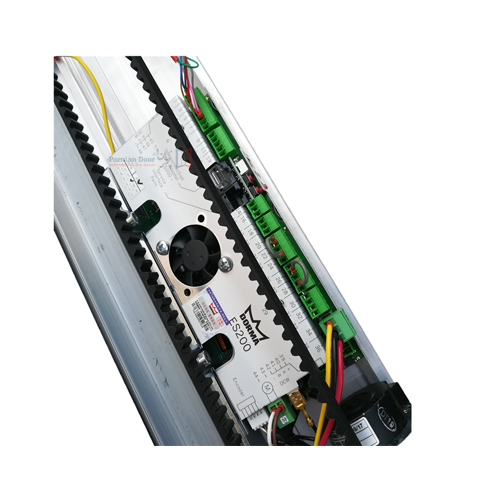

واحد کنترل اپراتور وظیفه مدیریت شتابگیری، سرعت حرکت، کاهش سرعت در نزدیکی انتهای مسیر و توقف لنگهها را انجام میدهد. پارامترهای عملیاتی باید هنگام راهاندازی بر اساس وزن لنگه، طول مسیر و شرایط تردد تنظیم شوند.
کنترل تدریجی حرکت باعث میشود ضربه مکانیکی در زمان باز و بستهشدن کاهش یابد. تنظیمات نادرست سرعت یا ترمز میتواند موجب لرزش، صدای غیرعادی، استهلاک تسمه و کاهش عمر قطعات متحرک شود.

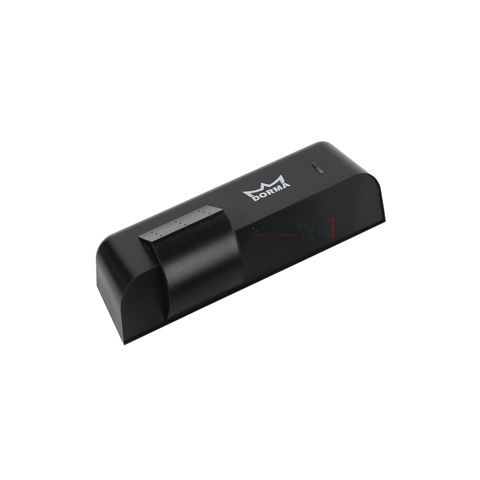

سنسورهای فعالسازی و ایمنی

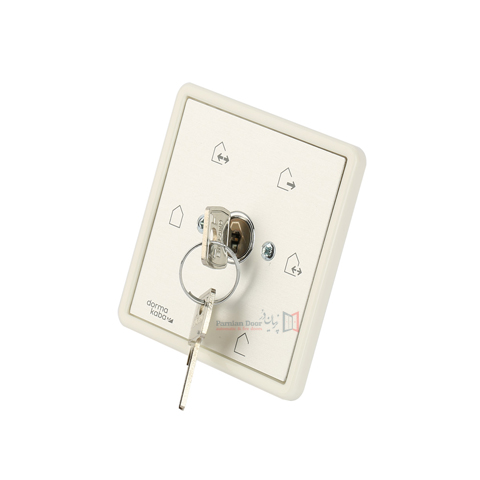

اپراتور ES 200 میتواند با سنسورهای حرکتی، سنسورهای ایمنی، فتوسل، شستی، ریموت، کلید تعیین وضعیت و تجهیزات کنترل دسترسی یکپارچه شود. انتخاب سنسور باید متناسب با عرض ورودی، ارتفاع نصب، سرعت عبور افراد و الزامات ایمنی انجام شود.
در ورودیهای عمومی یا پرتردد، پوشش کامل ناحیه حرکت و آستانه درب اهمیت ویژهای دارد. عملکرد صحیح سیستم ایمنی باید پس از نصب و در سرویسهای دورهای آزمایش شود.
قفل و کنترل دسترسی
در پروژههایی که به محدودکردن ورود نیاز دارند، امکان استفاده از قفل الکترومکانیکی و اتصال اپراتور به کارتخوان، سیستم حضور و غیاب، اکسس کنترل یا تجهیزات مدیریت ساختمان وجود دارد.
نوع قفل باید با وضعیت عملکرد در زمان قطع برق، الزامات خروج اضطراری و سطح امنیت موردنیاز پروژه هماهنگ باشد. انتخاب قفل صرفاً بر اساس ابعاد فیزیکی کافی نیست و منطق Fail Safe یا Fail Secure نیز باید بررسی شود.
تفاوت نسخههای ES 200

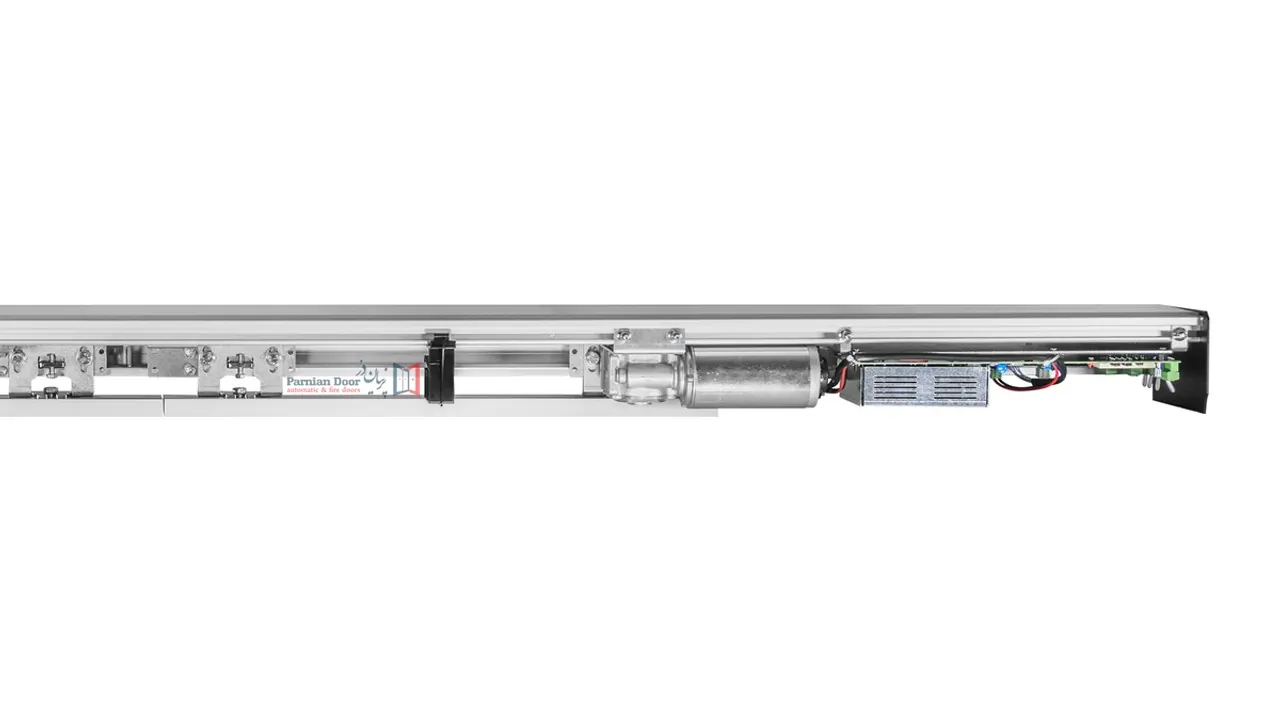

خانواده ES 200 در پیکربندیهای مختلف ارائه میشود. مدل پایه برای دربهای کشویی متعارف استفاده میشود، درحالیکه نسخههای مرتبط با خروج اضطراری یا دربهای تلسکوپی دارای طراحی و الزامات اجرایی متفاوت هستند.
- ES 200: مناسب دربهای کشویی استاندارد یکلنگه یا دولنگه.
- ES 200-2D: پیکربندی مرتبط با مسیرهای خروج و الزامات ایمنی ویژه.
- ES 200 T: مناسب اجرای دربهای کشویی تلسکوپی با چند لنگه متحرک.
جدول مشخصات فنی DORMA ES 200
مشخصات فنی اپراتور DORMA ES 200
کاربردهای اپراتور درب اتوماتیک ES 200
مدل قیمتگذاری اپراتور DORMA ES 200
قیمت نهایی این سیستم به یک عدد ثابت محدود نمیشود و پس از بررسی مشخصات فنی پروژه تعیین خواهد شد. عوامل مؤثر بر برآورد عبارتاند از:
مقایسه مدلهای خانواده ES 200
مقایسه مدلهای خانواده ES 200
نکات مهندسی انتخاب و نصب
- وزن شیشه و پروفیل باید پیش از انتخاب اپراتور محاسبه شود.
- ظرفیت اپراتور نباید فقط بر اساس عرض دهانه انتخاب شود.
- ریل و زیرسازی باید کاملاً تراز و دارای استحکام کافی باشند.
- محدوده تشخیص سنسورها باید پس از نصب در شرایط واقعی آزمایش شود.
- فاصلههای ایمنی بین لنگه متحرک، فریم و دیوار باید کنترل شوند.
- منطق عملکرد قفل در زمان قطع برق باید با کاربری ساختمان هماهنگ باشد.
- سرویس دورهای باید شامل بررسی تسمه، غلطک، هنگر و سنسورها باشد.
سؤالات متداول درباره اپراتور ES 200
محصولات و صفحات مرتبط
مشاوره فنی و انتخاب اپراتور ES 200
برای بررسی وزن درب، عرض بازشو، تجهیزات ایمنی و انتخاب پیکربندی مناسب پروژه با کارشناسان پرنیان تماس بگیرید.
تماس با کارشناسان پرنیان
