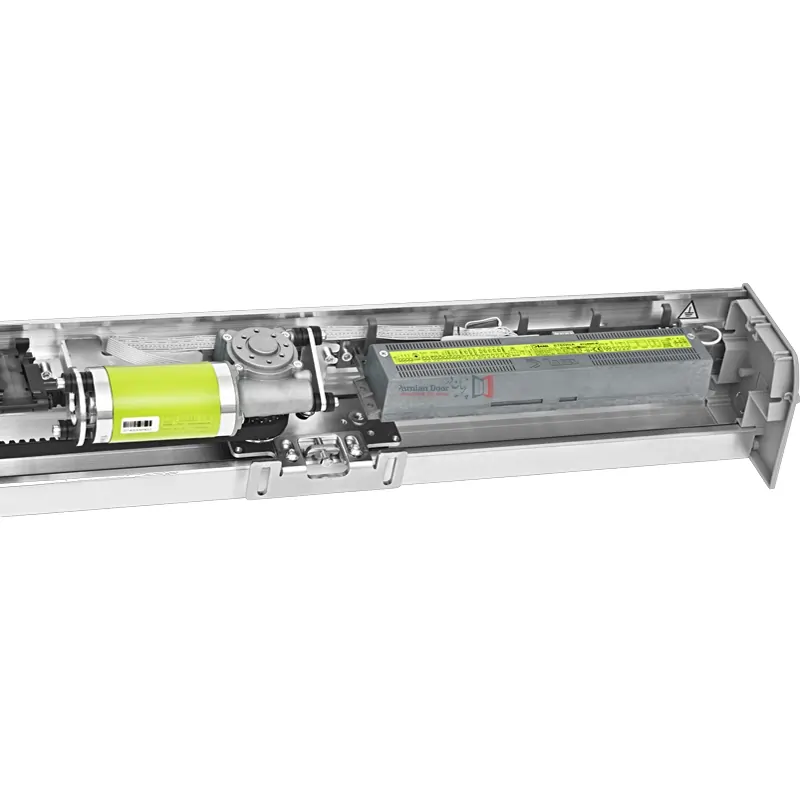

درب اتوماتیک شیشه ای لابل ایتالیا مدل Eterna 90
درب اتوماتیک LABEL ETERNA 90؛ اپراتور کشویی کم‌ارتفاع ساخت ایتالیا
LABEL ETERNA 90 اپراتور درب اتوماتیک کشویی ساخت شرکت LABEL ایتالیا است که برای درب‌های تک‌لنگه و دولنگه طراحی شده است. طراحی کم‌ارتفاع، موتور Brushless 24V DC، کارکرد مداوم و امکان استفاده از تجهیزات جانبی مختلف، این مدل را برای ورودی‌های تجاری، اداری، هتل‌ها، ساختمان‌های عمومی و مراکز درمانی مناسب می‌کند.
در مشخصات رسمی LABEL، مدل ETERNA 90S در حالت تک‌لنگه تا 130 کیلوگرم و مدل ETERNA 90D در حالت دولنگه تا 90 کیلوگرم برای هر لنگه ظرفیت دارد. بنابراین عدد 130 کیلوگرم برای «هر لنگه» در حالت دولنگه صحیح نیست.
اطلاعات کلیدی ETERNA 90
بررسی فنی LABEL ETERNA 90
موتور Brushless و کنترل حرکت با Encoder
ETERNA 90 از موتور Brushless 24V DC با سنسورهای Hall داخلی استفاده می‌کند. در مشخصات خانواده ETERNA، کنترل انتهای مسیر و سیستم ضدگیرکردن از طریق Encoder انجام می‌شود. این ساختار برای حرکت روان، صدای پایین و کنترل دقیق سیکل باز و بسته‌شدن طراحی شده است.
ظرفیت صحیح تک‌لنگه و دولنگه
برای ETERNA 90S تک‌لنگه، وزن مجاز لنگه تا 130 کیلوگرم است. در ETERNA 90D دولنگه، ظرفیت 90 کیلوگرم برای هر لنگه است. وزن واقعی شیشه، فریم و یراق باید مجموعاً در انتخاب اپراتور لحاظ شود.
طراحی باریک 100 میلی‌متری
مقطع اپراتور فقط 100 میلی‌متر ارتفاع و 135 میلی‌متر عمق دارد و حداکثر طول کاور تا 6500 میلی‌متر اعلام شده است. این طراحی برای پروژه‌هایی با محدودیت ارتفاع کتیبه مناسب است.
مصرف انرژی و کارکرد مداوم
در مشخصات عمومی ETERNA، حداکثر توان 100 وات و مصرف استندبای حدود 6 وات اعلام شده است. Duty Cycle نیز Continuous 100% ذکر شده و ETERNA 90 آزمون دوام 2,000,000 سیکل را پشت سر گذاشته است.
برای ETERNA 90 امکان استفاده از Smart Battery وجود دارد. پروگرامر دیجیتال T-NFC نیز برای خانواده ETERNA معرفی شده و امکان انتخاب برنامه‌های کاری و مدیریت دسترسی به تنظیمات را فراهم می‌کند. رفتار دقیق درب هنگام قطع برق به پیکربندی و پارامترهای سیستم بستگی دارد.
مشخصات فنی LABEL ETERNA 90
| مشخصه | ETERNA 90 | توضیح |
|---|---|---|
| نسخه تک‌لنگه | ETERNA 90S | یک لنگه متحرک |
| عرض عبور تک‌لنگه | 700–3000 mm | طبق LABEL |
| حداکثر وزن تک‌لنگه | 130 kg | وزن کل لنگه متحرک |
| نسخه دولنگه | ETERNA 90D | دو لنگه متحرک |
| عرض عبور دولنگه | 900–3000 mm | طبق LABEL |
| حداکثر وزن دولنگه | 2 × 90 kg | 90 کیلوگرم برای هر لنگه |
| ابعاد اپراتور | 100 × 135 mm | ارتفاع × عمق |
| حداکثر طول کاور | 6500 mm | حداکثر طول مجموعه |
| موتور | Brushless 24V DC | Hall sensors یکپارچه |
| حداکثر سرعت بازشدن | 1 m/s | برای یک لنگه |
| زمان مکث | 0–30 s | قابل تنظیم |
| برق ورودی | 115/230 V AC, 50–60 Hz | منبع تغذیه |
| حداکثر توان / استندبای | 100 W / 6 W | مشخصات عمومی ETERNA |
| خروجی تجهیزات خارجی | 24 V DC / 0.5 A | برای تجهیزات جانبی |
| درجه حفاظت | IP22 | محل محافظت‌شده |
| دمای کاری | -15°C تا +50°C | طبق LABEL |
| Duty Cycle | Continuous 100% | کارکرد مداوم |
| آزمون دوام | 2,000,000 cycles | آزمون اعلام‌شده LABEL |
ایمنی، مسیر خروج و نصب صحیح
استفاده در مسیر خروج اضطراری
LABEL اعلام می‌کند ETERNA 90 می‌تواند در مسیر خروج با استفاده از فریم مجهز به breakout panic system مناسب استفاده شود. نوع فریم، سنسورها و الزامات ایمنی باید مطابق مقررات و تأییدیه‌های همان پروژه انتخاب شوند.
نصب در ورودی‌های رو به فضای بیرون
ETERNA می‌تواند روی دری که به فضای بیرون باز می‌شود استفاده شود، اما خود اپراتور باید در سمت داخلی و در محل محافظت‌شده از شرایط جوی نصب شود. درجه حفاظت IP22 برای نصب مستقیم و بدون پوشش در معرض باران مناسب نیست.
سنسورها و تجهیزات جانبی
سنسورهای فعال‌سازی و ایمنی باید متناسب با هندسه دهانه و جهت حرکت کاربران انتخاب و تنظیم شوند. خروجی 24V DC برای تجهیزات خارجی در کنترلر در نظر گرفته شده و برای سرویس‌های بیشتر می‌توان از ماژول‌های سازگار استفاده کرد.
کاربردهای پیشنهادی
عوامل مؤثر بر قیمت درب اتوماتیک LABEL ETERNA 90
سؤالات متداول LABEL ETERNA 90
صفحات مرتبط
| مدل اپراتور | ETERNA 90 |
| نوع موتور | BRUSHLESS LABEL |

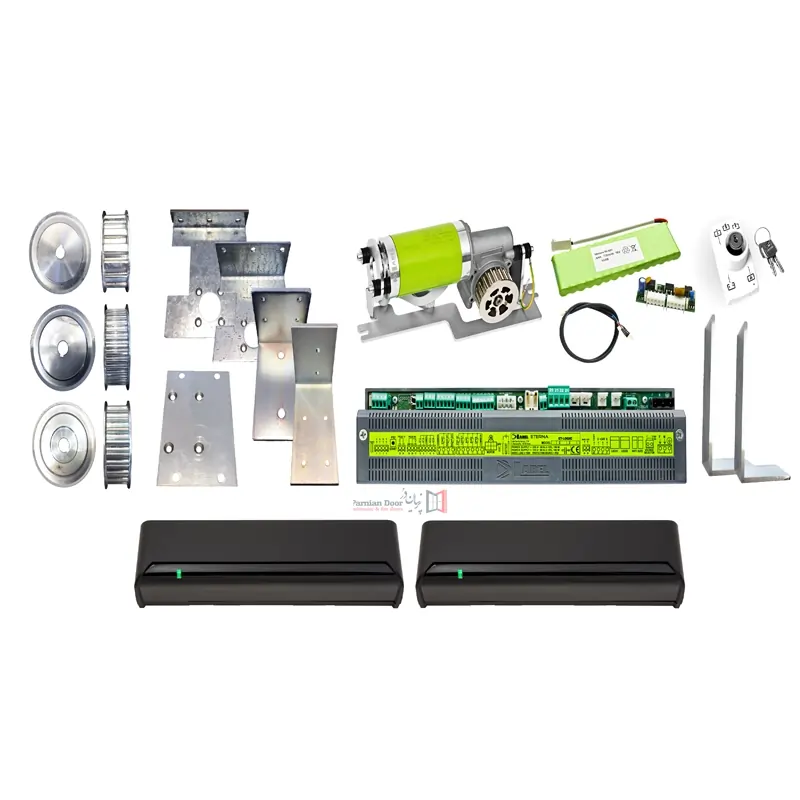

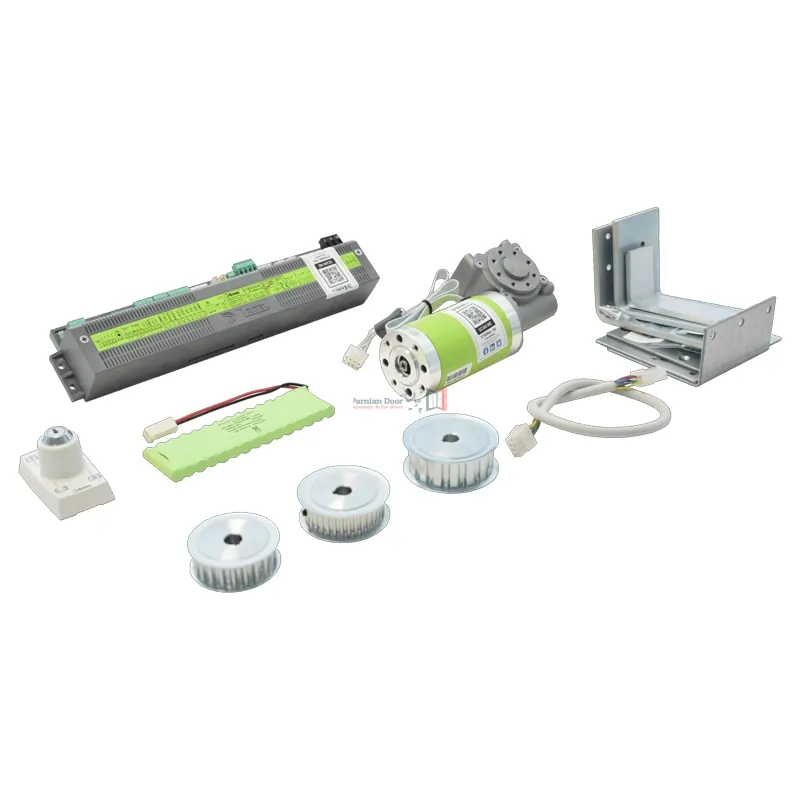

| قطعات اپراتور | شامل موتور، کنترل باکس، ریل و کاور، غلطک،دستک و دو عدد چشمی (رادار) |
| نوع رادار | دو عدد رادار تک کاره و دو کاره |
| تحمل وزن | 90*2 و 130*1 |
| مقطع ریل | قابل تنظیم، ضد خش و ضد سایش |
| سیستم ضد برخورد | ANTI_CRASH LABEL |
| اتصال به سیستم های جانبی | اطفاء حریق، کنترل تردد، کارت خوان و کنترل مدیریت |
| دارای استاندارد های | ISO13849-1، DIN16005، DIN 18650 |
| نوع عیب یاب | میکروپروسسوری |
| کلید تعیین وضعیت | 5 حالته |
| تعداد حالت کلید تعیین وضعیت | 1-دوطرفه 2-یک طرفه 3-دائم باز 4-قفل 5-نیم بازشو |
| گارانتی کنترل باکس | 2 سال |
| گارانتی موتور و قطعات | 2 سال |
| خدمات پس از فروش | 10 سال |
| قابلیت نصب پرده هوا بر روی کنترل باکس | |
| قابلیت نصب قفل الکترومکانیک | |
| قابلیت نصب باتری بک آپ یا یو پی اس |
