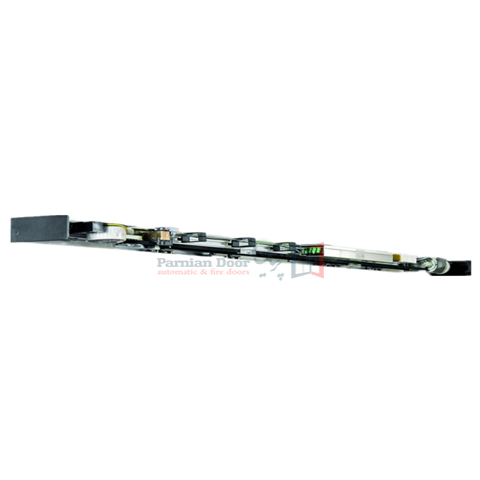

درب اتوماتیک کشویی GEZE آلمان مدل SlimDrive
GEZE Slimdrive SL NT یک اپراتور حرفهای برای درب اتوماتیک کشویی یکلنگه و دولنگه است که مهمترین ویژگی ظاهری آن ارتفاع تنها 70 میلیمتر است. این طراحی باعث میشود مجموعه اپراتور در نمای شیشهای کمتر در دید قرار گیرد و برای پروژههایی که ظرافت معماری اهمیت بالایی دارد گزینه قابل توجهی باشد.
Slimdrive فقط یک اپراتور باریک نیست؛ GEZE برای این سیستم حرکت کمصدا، تشخیص و ثبت خطا، ورودی و خروجیهای قابل پیکربندی، باتری اضطراری یکپارچه و امکان اتصال به اتوماسیون ساختمان از طریق BACnet را در نظر گرفته است.
مشخصات کلیدی GEZE Slimdrive SL NT
جدول مشخصات فنی Slimdrive
| نام مدل | GEZE Slimdrive SL NT |
| نوع سیستم | اپراتور اتوماتیک کشویی خطی |
| پیکربندی | یکلنگه و دولنگه |
| ارتفاع | 70 mm |
| عمق | 190 mm |
| حداکثر وزن لنگه در سیستم یکلنگه | 125 kg |
| حداکثر وزن هر لنگه در سیستم دولنگه | 125 kg |
| عرض بازشو یکلنگه | 700–3000 mm |
| عرض بازشو دولنگه | 900–3000 mm |
| حداکثر سرعت بازشدن | 0.8 m/s |
| حداکثر سرعت بستهشدن | 0.8 m/s |
| زمان بازماندن | 0–60 s |
| حداکثر نیروی قابل تنظیم باز و بستهشدن | 150 N |
| دمای کاری | -15°C تا +50°C |
| درجه حفاظت | IP20 |
| ارتباط ساختمان | قابلیت شبکهسازی و اتصال BACnet |
| استانداردها | DIN 18650، EN 16005 و DIN EN ISO 13849 Performance Level D |
چرا طراحی 70 میلیمتری Slimdrive مهم است؟

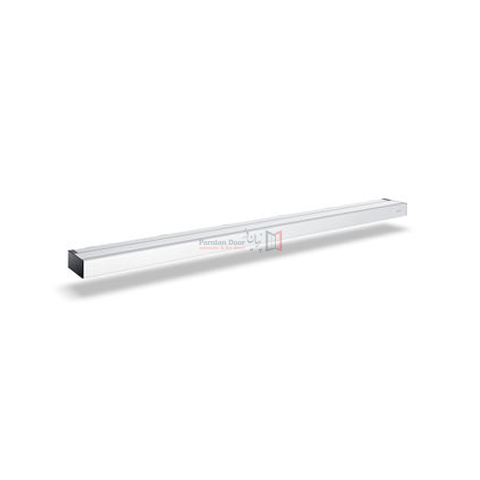

ارتفاع بسیار کم اپراتور یکی از مشخصههای اصلی خانواده Slimdrive است. در نماهای شیشهای، لابی هتل، فروشگاه، کلینیک یا ساختمان اداری، کاور بزرگ بالای درب میتواند خط بصری نما را سنگین کند؛ در حالی که ارتفاع 70 میلیمتری Slimdrive حضور سیستم مکانیکی را کمتر نشان میدهد.

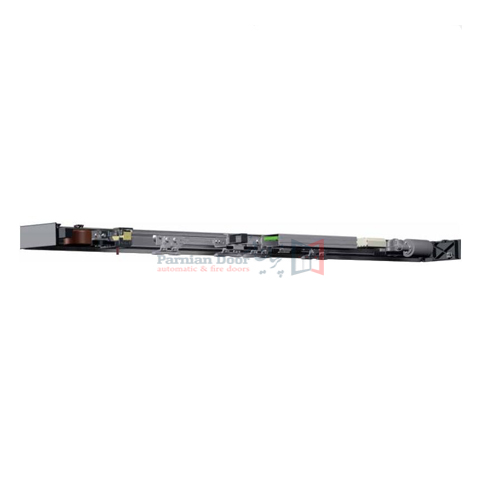

ساختار و قابلیتهای فنی Slimdrive
GEZE این سیستم را با محرک جریان مستقیم با حرکت بسیار آرام و استهلاک پایین معرفی میکند.
سیستم قابلیت تشخیص مستقل خطا و ثبت وضعیت خطا را برای تسهیل عیبیابی و سرویس دارد.
ورودیها و خروجیهای سیستم برای عملکردهای مختلف قابل پیکربندی هستند و میتوان تجهیزات پروژه را بر اساس نقشه اجرایی هماهنگ کرد.
باتری قابل شارژ یکپارچه برای بازشدن اضطراری در خطاهای مرتبط با ایمنی مانند قطع برق در نظر گرفته شده است.
طراحی کالسکه به کاهش آلودگی مسیر حرکت و کاهش نیاز نگهداری کمک میکند؛ هرچند سرویس دورهای همچنان ضروری است.
امکان شبکهشدن و تبادل فرمان و وضعیت با سیستم مدیریت ساختمان از طریق استاندارد باز BACnet وجود دارد.
شیشه و سیستمهای پروفیل قابل استفاده
GEZE برای Slimdrive SL NT چند نوع سیستم لنگه و فریم را معرفی کرده است. انتخاب نهایی باید بر اساس وزن شیشه، ابعاد لنگه، شرایط باد و طراحی معماری انجام شود.
کاربردهای پیشنهادی GEZE Slimdrive
تفاوت Slimdrive SL NT با نسخه SL NT-FR
نسخه استاندارد Slimdrive SL NT را نباید بهصورت خودکار یک سیستم مسیر فرار در نظر گرفت. برای مسیر فرار و نجات، GEZE نسخه Slimdrive SL NT-FR را با طراحی مختص این کاربری ارائه میکند. انتخاب نسخه FR باید همراه با تجهیزات و اجزای مورد تأیید همان سیستم انجام شود.
سنسورها، ایمنی و کنترل تردد
انتخاب سنسور فقط برای صدور فرمان بازشدن نیست. محدوده بستهشدن، لبههای خطر و مسیر طبیعی عبور نیز باید در تحلیل ایمنی پروژه بررسی شوند.
حالتهای کاری درب
| حالت | رفتار سیستم | کاربرد |
|---|---|---|
| Automatic | سنسور داخل و بیرون فعال و درب پس از عبور بسته میشود. | کارکرد عادی روزانه |
| Exit Only | خروج از سمت داخل فعال و ورود عادی از بیرون محدود میشود. | کنترل تردد |
| Permanently Open | درب در وضعیت باز باقی میماند. | حمل بار یا تردد گروهی |
| Night | درب بسته میشود و عملکرد دسترسی بر اساس تجهیزات پروژه مدیریت میشود. | خارج از ساعت کاری |
| Reduced Opening | درب تا عرض کاهشیافته تنظیمشده باز میشود. | کاهش تبادل هوای داخل و خارج |
سرویس و نگهداری
وجود کالسکه خودتمیزشونده باعث کاهش نیاز نگهداری میشود، اما Slimdrive بدون سرویس نیست. وضعیت مکانیکی و الکترونیکی سیستم باید بهصورت دورهای کنترل شود.
عوامل مؤثر بر قیمت GEZE Slimdrive
سؤالات متداول GEZE Slimdrive
برای انتخاب GEZE Slimdrive SL NT چه اطلاعاتی باید بررسی شود؟
ارتفاع و عمق اپراتور GEZE Slimdrive چقدر است؟
حداکثر وزن هر لنگه درب برای Slimdrive چقدر است؟
GEZE Slimdrive برای درب یکلنگه و دولنگه قابل استفاده است؟
آیا GEZE Slimdrive به سیستم مدیریت ساختمان متصل میشود؟
در زمان قطع برق GEZE Slimdrive چگونه عمل میکند؟
آیا Slimdrive SL NT برای مسیر فرار و نجات مناسب است؟
چه نوع شیشه و فریمی با GEZE Slimdrive قابل استفاده است؟
سرعت باز و بسته شدن GEZE Slimdrive چقدر است؟
قیمت درب اتوماتیک GEZE Slimdrive چگونه محاسبه میشود؟
صفحات مرتبط
برای انتخاب Slimdrive، ابتدا وزن لنگه و ابعاد دهانه را بررسی کنیم
عرض دهانه، تعداد لنگهها، وزن تقریبی شیشه، نوع پروفیل و شرایط پروژه را ارسال کنید تا مناسببودن GEZE Slimdrive و تجهیزات مورد نیاز قبل از سفارش بررسی شود.
| مدل اپراتور | GEZE SlimDrive |
| نوع موتور | دانکر آلمان 55*63 |
| قطعات اپراتور | شامل موتور، کنترل باکس، ریل و کاور، غلطک،دستک و دو عدد چشمی (رادار) |
| نوع رادار | دو عدد رادار مدل GEZE خطی |
| تحمل وزن | 125*2 Kg |
| مقطع ریل | قابل تعویض |
| سیستم ضد برخورد | ANTI_CRASH GEZE SlimDrive دارای خودآموز کاملا پیشرفته |
| اتصال به سیستم های جانبی | اطفاء حریق، کنترل تردد، کارت خوان و کنترل مدیریت |
| دارای استاندارد های | TUV_CB_SQS ISO9001_IQNET ISO 9001_CE و DIN 18650 |
| نوع عیب یاب | میکروپروسسوری 32 بیتی به همراه سنسورهای SELF-LEARNING |

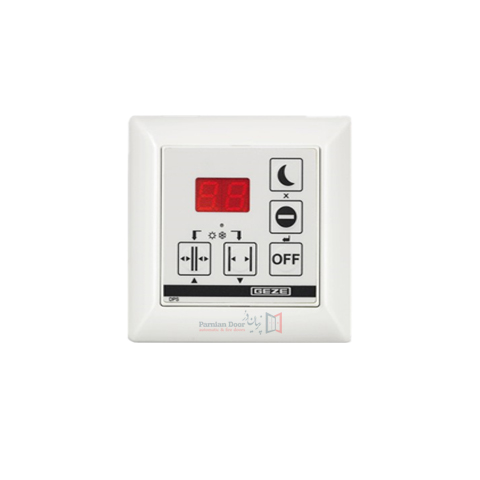

| کلید تعیین وضعیت | 5 حالته دارای نمایشگر دیجیتال |
| تعداد حالت کلید تعیین وضعیت | 1-دوطرفه 2-یک طرفه 3-دائم باز 4-قفل 5-نیم بازشو |
| گارانتی کنترل باکس | 5 سال |
| گارانتی موتور و قطعات | 5 سال |
| خدمات پس از فروش | 10 سال |
| قابلیت نصب پرده هوا بر روی کنترل باکس | |
| قابلیت نصب قفل الکترومکانیک | |
| قابلیت نصب باتری بک آپ یا یو پی اس | |
| سرعت بازشدن درب | 0.8m/s - قابل تنظیم |
| سرعت بسته شدن درب | 0.8m/s - قابل تنظیم |
| دمای کاری | 20°C to +50°- |
| ولتاژ کاری | 220V AC |
| ارتفاع کاور نما | 70 mm |
