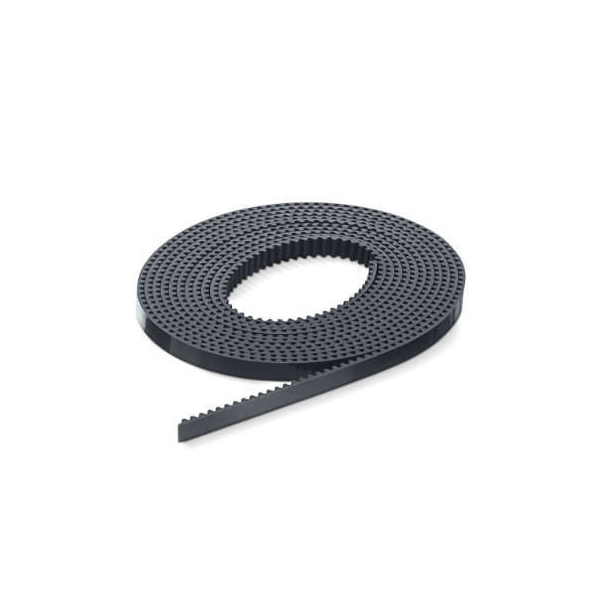

تسمه M5 درب اتوماتیک مناسب برای درب های کشویی و تلسکوپی
این تسمه مناسب درب های سبک وزن یا درب هایی که ابعاد استاندارد یا کوچک تری دارند مورد استفاده قرار می گیرد.
قیمت برحسب 1 متر محاسبه شده است.
تسمه M5 درب اتوماتیک یکی از اجزای مکانیکی مجموعه انتقال حرکت در اپراتورهای سازگار است که نیروی تولیدشده توسط موتور را از طریق پولی و هرزگرد به مجموعه متصل به هنگرها منتقل میکند. این تسمه برای سیستمهایی مناسب است که طراحی مکانیکی و پولی آنها با پروفیل M5 یا 5M سازگار باشد.
اطلاعات کلیدی تسمه M5
بررسی فنی تسمه M5 در اپراتور درب اتوماتیک
مکانیزم انتقال نیرو
در اپراتور درب اتوماتیک کشویی، موتور حرکت دورانی تولید میکند. این حرکت توسط پولی موتور به تسمه دندانهدار منتقل شده و تسمه در مسیر بین پولی موتور و هرزگرد حرکت میکند. بست یا اتصال مکانیکی متصل به تسمه نیز حرکت خطی را به هنگرها و در نهایت به لنگههای درب منتقل میکند.
استفاده از ساختار دندانهدار باعث میشود انتقال حرکت بر پایه درگیری مکانیکی میان دندانههای تسمه و پولی انجام شود. به همین دلیل، تطابق دقیق پروفیل تسمه با پولی اهمیت زیادی دارد و صرفاً مشابهبودن ظاهری دو تسمه برای جایگزینی آنها کافی نیست.
منظور از M5 چیست؟
در تسمههای متریک با پروفیل 5M، پارامتر اصلی گام دندانه است. گام یا Pitch فاصله بین نقاط متناظر دو دندانه متوالی بوده و در این پروفیل برابر 5 میلیمتر است. این عدد نباید با عرض تسمه اشتباه گرفته شود؛ عرض تسمه پارامتری مستقل است که باید متناسب با طراحی اپراتور و پولی انتخاب شود.
اهمیت تطابق تسمه و پولی
فاصله و فرم دندانههای پولی موتور باید با پروفیل تسمه مطابقت داشته باشد. استفاده از تسمه M5 روی پولی طراحیشده برای گام دیگری مانند M8 توصیه نمیشود، زیرا هندسه درگیری دندانهها متفاوت است. انتخاب اشتباه میتواند موجب حرکت ناپایدار، تولید صدا، سایش دندانهها یا پرش تسمه شود.
کشش صحیح تسمه
میزان کشش باید متناسب با ساختار مکانیکی همان اپراتور تنظیم شود. تسمه بیش از حد شل ممکن است در شتابگیری یا ترمز دچار حرکت نامنظم یا پرش شود و کشش بیش از حد نیز میتواند بار مکانیکی بیشتری به موتور، محور، بلبرینگ و هرزگرد وارد کند. مقدار دقیق کشش باید مطابق دستورالعمل سازنده اپراتور تعیین شود.
مشخصات فنی تسمه M5
| مشخصه | اطلاعات |
|---|---|
| نوع قطعه | تسمه دندانهدار انتقال حرکت |
| پروفیل | M5 / 5M |
| گام دندانه | 5 میلیمتر |
| ساختار عمومی محصول | لاستیک و پلیمر انعطافپذیر؛ جزئیات دقیق ساختار داخلی بر اساس کالای موجود بررسی شود |
| عرض تسمه | بر اساس مشخصات اپراتور و نسخه مورد نیاز پروژه |
| طول | بر اساس طول مورد نیاز اپراتور |
| نحوه محاسبه سفارش | بر اساس متراژ مورد نیاز |
| کاربری | درب اتوماتیک کشویی و تلسکوپی دارای سیستم انتقال سازگار با M5 |
کاربردهای تسمه M5
تفاوت تسمه M5 و M8 درب اتوماتیک
| معیار مقایسه | M5 | M8 |
|---|---|---|
| گام دندانه | 5 میلیمتر | 8 میلیمتر |
| پولی مورد نیاز | پولی سازگار با پروفیل M5 | پولی سازگار با پروفیل M8 |
| قابلیت جایگزینی مستقیم | خیر | خیر |
| معیار انتخاب | مطابقت با پولی و طراحی اپراتور | مطابقت با پولی و طراحی اپراتور |
بزرگتر بودن عدد M بهتنهایی معیار دقیقی برای تعیین ظرفیت بار تسمه نیست. ظرفیت انتقال نیرو علاوه بر گام، به عرض تسمه، جنس بدنه، ساختار عضو کششی، نوع پولی و شرایط کاری وابسته است.
عوامل مؤثر بر انتخاب و قیمت تسمه M5
در این محصول، مقدار سفارش بر اساس متراژ مورد نیاز محاسبه میشود. برای تعیین مقدار دقیق، طول اپراتور و نحوه آرایش تسمه باید بررسی شود.
نکات مهم پیش از سفارش
- پروفیل و گام دندانه تسمه قبلی بررسی شود.
- عرض واقعی تسمه قبلی اندازهگیری شود.
- نوع پولی موتور و هرزگرد با تسمه M5 سازگار باشد.
- طول مورد نیاز بر اساس مسیر کامل تسمه در اپراتور تعیین شود.
- در صورت نامشخص بودن مدل، تصویر تسمه، پولی و اپراتور برای بررسی فنی ارائه شود.
- تنظیم کشش پس از نصب مطابق ساختار و دستورالعمل اپراتور انجام شود.
سؤالات متداول تسمه M5 درب اتوماتیک
آیا تسمه M5 برای درب اتوماتیک من مناسب است و قبل از سفارش چه چیزی باید بررسی شود؟
تسمه M5 فقط برای اپراتورهایی مناسب است که پروفیل و پولی آنها با گام 5 میلیمتر سازگار باشد. قبل از سفارش باید نوع تسمه قبلی، گام دندانه، عرض تسمه، طول مورد نیاز و نوع پولی موتور و هرزگرد بررسی شود. اگر مدل دقیق مشخص نیست، ارسال تصویر تسمه، نوشته روی تسمه و پولی اپراتور برای بررسی فنی توصیه میشود. تسمه M5 برای همه اپراتورها مناسب نیست و جایگزین مستقیم تسمه M8 محسوب نمیشود.
تسمه M5 درب اتوماتیک چیست و عدد 5 به چه معناست؟
تسمه M5 یک تسمه دندانهدار برای انتقال حرکت در اپراتورهای سازگار درب اتوماتیک است. در پروفیل 5M، عدد 5 به گام دندانه یعنی فاصله اسمی بین دندانههای متوالی برابر با 5 میلیمتر اشاره دارد و نباید آن را بهصورت خودکار معادل عرض تسمه در نظر گرفت.
تسمه M5 در کدام قسمت درب اتوماتیک قرار میگیرد؟
این تسمه در مجموعه اپراتور قرار میگیرد و حرکت ایجادشده توسط موتور را از طریق پولی موتور و هرزگرد به مجموعه متصل به هنگرها و لنگههای متحرک منتقل میکند.
آیا تسمه M5 برای همه دربهای اتوماتیک مناسب است؟
خیر. نوع دندانه، گام تسمه، عرض تسمه، پولی موتور، هرزگرد و طراحی اپراتور باید با تسمه M5 سازگار باشند. قبل از سفارش باید مشخصات تسمه قبلی یا مدل اپراتور بررسی شود.
آیا تسمه M5 و M8 قابل جایگزینی با یکدیگر هستند؟
خیر. M5 و M8 دارای گام دندانه متفاوت هستند و برای پولیهای متناظر خود طراحی میشوند. استفاده از تسمه با گام نامتناسب میتواند باعث درگیری نادرست دندانهها، لغزش، صدا و اختلال در انتقال حرکت شود.
چگونه تسمه M5 مناسب اپراتور درب اتوماتیک را انتخاب کنیم؟
برای انتخاب صحیح باید پروفیل و گام دندانه، عرض تسمه، طول مورد نیاز، نوع پولی و مشخصات اپراتور بررسی شود. در تعمیرات بهتر است تسمه بازشده از دستگاه یا اطلاعات فنی اپراتور مبنای انتخاب قرار گیرد.
تسمه M5 درب اتوماتیک بر اساس چه طولی سفارش داده میشود؟
طول مورد نیاز به طول اپراتور، مسیر حرکت لنگهها، موقعیت موتور و هرزگرد و آرایش مکانیکی سیستم بستگی دارد. این محصول بر اساس طول مورد نیاز پروژه انتخاب و سفارش داده میشود.
نشانههای خرابی یا تنظیم نامناسب تسمه درب اتوماتیک چیست؟
ایجاد صدای غیرعادی، حرکت ضربهای، ناهماهنگی حرکت لنگهها، ساییدگی دندانهها، ترکخوردگی، شلشدن بیش از حد یا پرش تسمه روی پولی میتواند نشانه نیاز به بررسی تسمه و تنظیم مجموعه انتقال حرکت باشد.
آیا کشش بیش از حد تسمه M5 مناسب است؟
خیر. کشش تسمه باید مطابق طراحی اپراتور تنظیم شود. کشش بیش از حد میتواند بار اضافی به موتور، بلبرینگها و هرزگرد وارد کند و کشش بسیار کم نیز احتمال پرش دندانه یا حرکت نامنظم را افزایش میدهد.
تفاوت گام دندانه و عرض تسمه M5 چیست؟
گام دندانه فاصله بین نقاط متناظر دو دندانه متوالی است و در پروفیل 5M برابر 5 میلیمتر است. عرض تسمه اندازه تسمه در جهت عرضی است و پارامتری مستقل محسوب میشود؛ بنابراین عدد M5 مشخصکننده عرض تسمه نیست.
صفحات مرتبط
برای انتخاب تسمه M5 مناسب اپراتور مطمئن نیستید؟
مدل اپراتور یا تصویر تسمه و پولی موجود را برای کارشناسان پرنیان درب ارسال کنید تا گام دندانه، عرض و طول مورد نیاز قبل از سفارش بررسی شود.
برای بررسی سریعتر، تصویر تسمه فعلی، پولی و مدل اپراتور را در واتساپ ارسال کنید.
| جنس تسمه | لاستیک و پلیمر انعطاف پذیر |
| عرض تسمه | 5 میلی متر |
