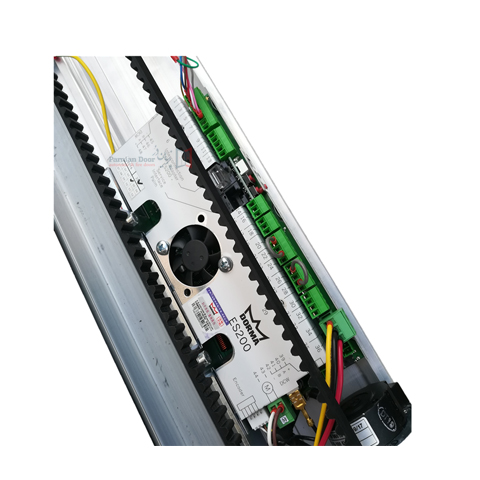

کنترل باکس درما آلمان (مدار فرمان) DORMA ES200
کنترل باکس DORMA ES200 مرکز پردازش و مدیریت عملکرد اپراتور درب اتوماتیک کشویی ES200 است. کنترلر فرمانهای دریافتی از سنسورها و تجهیزات جانبی را پردازش کرده و حرکت موتور، سرعت باز و بستهشدن، زمان بازماندن، حالت کاری و خطاهای سیستم را مدیریت میکند.
DORMA در ES200 از یک معماری ماژولار و میکروپروسسوری استفاده کرده است. هسته سیستم از Basic Module تشکیل میشود و در صورت نیاز میتوان Function Module و تجهیزات جانبی متناسب با کاربرد پروژه را به سیستم اضافه کرد.
ساختار ماژولار کنترل DORMA ES200
یکی از ویژگیهای اصلی ES200 این است که تمام قابلیتها روی یک برد ثابت و غیرقابل توسعه قرار نگرفتهاند. DORMA سیستم کنترل را به صورت ماژولار طراحی کرده تا بر اساس نیاز پروژه بتوان امکانات بیشتری به آن اضافه کرد.
Basic Module عملکردهای پایه درب، حالتهای کاری، اتصال تجهیزات اصلی، تنظیم پارامترها، حافظه خطا، خروجی تجهیزات جانبی و ارتباط DCW را مدیریت میکند.
Function Module بهعنوان ماژول اختیاری برای افزودن قابلیتهایی مانند Pharmacy Function، Door Status Contact، حفاظت لبههای بستهشدن، Panic Closing، Bell Contact، Airlock و عملکرد همزمان استفاده میشود.
قابلیتهای اصلی کنترل باکس ES200
حالتهای کاری قابل مدیریت
| حالت | عملکرد | کاربرد |
|---|---|---|
| Off | خروج از حالت عملکرد اتوماتیک عادی | خارج از ساعات بهرهبرداری |
| Automatic | بازشدن بر اساس تجهیزات فعالسازی و بستهشدن خودکار | کارکرد روزانه |
| Permanent Open | درب باز باقی میماند | تردد گروهی یا حمل بار |
| Partial Open | بازشدن تا عرض کاهشیافته | کاهش تبادل هوای داخل و خارج |
| Exit Only | خروج فعال و ورود عادی محدود میشود | پایان ساعت کاری |
| Night / Bank | حالت کنترلی خارج از زمان کاری | کنترل دسترسی شبانه |
عیبیابی و Error Code
یکی از قابلیتهای کاربردی مدار فرمان ES200، ذخیره و نمایش خطاها است. این ویژگی به تکنسین کمک میکند بدون تعویض آزمایشی قطعات، ابتدا منشأ احتمالی خطا را از طریق وضعیت کنترلر بررسی کند.
اتصال به BMS، اعلام حریق و سیستمهای جانبی
کنترل ES200 قابلیت توسعه و تبادل فرمان با تجهیزات جانبی را دارد و در اسناد DORMA نیز ماژولها و امکانات ارتباطی برای سیستمهای مدیریت ساختمان ذکر شدهاند. با این حال اتصال به BMS، اعلام حریق، ساختمان هوشمند یا سیستم امنیتی باید بر اساس نسخه کنترلر، Function Module، نوع ورودی و خروجی، رلههای واسط و سناریوی ایمنی همان پروژه طراحی شود. بنابراین نباید فرض شود هر برد ES200 بدون تجهیزات اضافی مستقیماً به تمام این سیستمها متصل میشود.
تجهیزات قابل اتصال به سیستم ES200
ES200 استاندارد و ES200-2D یکسان نیستند
نسخه ES200-2D برای کاربردهای مسیر فرار و نجات طراحی شده و دارای الزامات کنترلی و ایمنی مختص همان سیستم است. هنگام تعویض مدار فرمان یا ماژولهای سیستم نباید صرفاً بر اساس ظاهر برد، قطعه ES200 استاندارد و ES200-2D را معادل یکدیگر در نظر گرفت.
قبل از خرید کنترل باکس چه مواردی بررسی شود؟
گارانتی کنترل باکس DORMA ES200
عوامل مؤثر بر قیمت کنترل باکس DORMA ES200
سؤالات متداول کنترل باکس DORMA ES200
برای خرید کنترل باکس DORMA ES200 چه چیزی باید بررسی شود؟
کنترل باکس DORMA ES200 چه وظیفهای دارد؟
Basic Module و Function Module در ES200 چه تفاوتی دارند؟
آیا کنترل باکس ES200 خطاها را نمایش میدهد؟
چه حالتهایی توسط کنترلر DORMA ES200 مدیریت میشوند؟
آیا کنترل باکس DORMA ES200 به سنسور و فوتوسل متصل میشود؟
آیا کنترلر ES200 به سیستم مدیریت ساختمان متصل میشود؟
آیا کنترل باکس ES200 به باتری بکآپ متصل میشود؟
آیا کنترل باکس ES200 معمولی با ES200-2D یکسان است؟
قیمت کنترل باکس DORMA ES200 چگونه تعیین میشود؟
صفحات مرتبط
برای خرید کنترل باکس DORMA ES200، عکس برد فعلی را ارسال کنید
تصویر کنترلر، مدل دقیق اپراتور، خطای نمایشدادهشده و در صورت امکان شماره فنی برد را ارسال کنید تا نسخه مناسب و سازگاری آن با سیستم موجود بررسی شود.
| قابلیت اتصال | سیستم های اطفا حریق،مدیریت ساختمان،ساختمان هوشمند،دزدگیر و... |
| عیب یاب | میکروپروسسوری 32 بیتی |
| گارانتی | 5 سال |
