کنترل باکس (مدار فرمان) لابل EVOLUS 90 و 150 مدل EV-LOGIC2
کنترل باکس لابل EVOLUS در یک نگاه

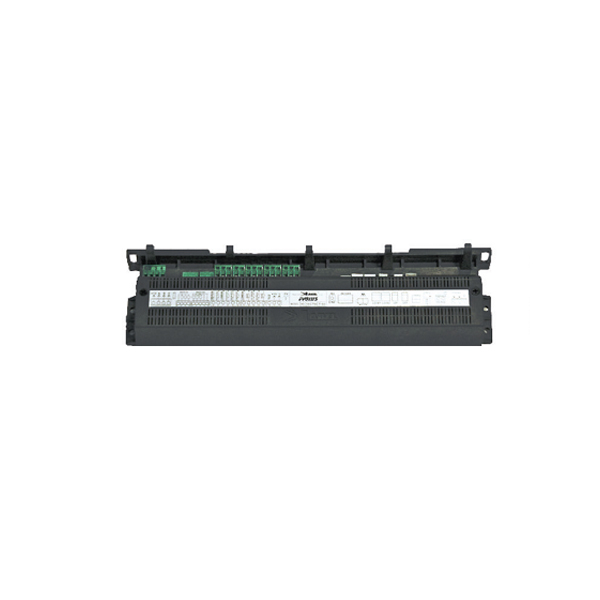

کنترل باکس لابل مدل 90 ارائه‌شده در این صفحه، مدار فرمان EV-LOGIC2 برای خانواده درب اتوماتیک کشویی LABEL EVOLUS است. این برد در هر دو اپراتور EVOLUS 90 و EVOLUS 150 به کار می‌رود و پردازش فرمان حرکت، بازخورد انکودر، ورودی سنسورها، باتری، قفل و انتخاب برنامه کاری را بر عهده دارد.
EVOLUS 90 و EVOLUS 150 از نظر ظرفیت موتور و وزن قابل‌حمل متفاوت‌اند، اما کنترل یونیت EV-LOGIC2 میان آن‌ها مشترک است. به همین دلیل پس از تعویض برد، انتخاب صحیح مدل اپراتور و اجرای راه‌اندازی اولیه ضروری است.
تحلیل فنی مدار فرمان EV-LOGIC2
ساختار کنترلی و وظیفه برد
EV-LOGIC2 واحد پردازش مرکزی اپراتور EVOLUS است. فرمان بازشو از رادار داخلی یا خارجی، شستی، کنترل تردد یا سلکتور دریافت می‌شود و برد پیش از حرکت، وضعیت سنسورهای حضور و ایمنی، برنامه انتخاب‌شده، موقعیت موتور و بازخورد انکودر را بررسی می‌کند. سپس الگوی شتاب، سرعت، کاهش سرعت و توقف را برای موتور اجرا می‌کند.
سازگاری با EVOLUS 90 و EVOLUS 150
یک کنترل یونیت EV-LOGIC2 می‌تواند در EVOLUS 90 یا EVOLUS 150 استفاده شود، اما موتور و ظرفیت مکانیکی این دو اپراتور یکسان نیست. مدل 90 با موتور EV-MOT90 و مدل 150 با موتور EV-MOT150 شناخته می‌شود. تنظیم نادرست نوع اپراتور می‌تواند باعث عملکرد نامناسب، خطای حرکتی یا اعمال نیروی نامتناسب شود.
مدیریت سنسورها و ایمنی حرکت
مدار فرمان ورودی سنسورهای حرکت و حضور را برای فعال‌سازی درب دریافت می‌کند و ناحیه بسته‌شدن و بازشدن را با سنسورهای ایمنی کنترل می‌کند. عملکرد استاندارد فقط به وجود برد وابسته نیست؛ سنسور باید قابلیت مناسب، سیم‌کشی صحیح و تنظیم میدان تشخیص متناسب با محل نصب داشته باشد و در پایان کار آزمون ایمنی کل درب انجام شود.
برنامه‌ریزی با N-DSEL
N-DSEL رابط دیجیتال خانواده EVOLUS است و برای انتخاب حالت‌های اتوماتیک دوطرفه، یک‌طرفه، باز دائم، قفل شبانه و بازشوی محدود، همچنین مدیریت تنظیمات مجاز و پیام‌های سیستم استفاده می‌شود. امکان تعریف رمز عبور در این برنامه‌ریز، تغییرات غیرمجاز در برنامه کاری را محدود می‌کند.
باتری، قفل و عملکرد هنگام قطع برق
EVOLUS قابلیت کار با تجهیزات باتری اضطراری و قفل‌های سازگار را دارد. رفتار سیستم هنگام قطع برق بر اساس نوع کیت و پارامتر کنترلر تعیین می‌شود؛ در یک پروژه ممکن است درب باز شود و باز بماند و در پروژه دیگر برای مدت محدود به کار ادامه دهد. این عملکرد باید پیش از تحویل، همراه با قفل و سنسورها آزمایش شود.
جدول مشخصات فنی مدار فرمان و اپراتورهای سازگار
| مشخصه | اطلاعات فنی |
|---|---|
| نوع قطعه | کنترل یونیت الکترونیکی درب اتوماتیک کشویی |
| مدل فنی | EV-LOGIC2 |
| شماره مرجع قطعه | 69038778 |
| اپراتورهای سازگار اصلی | LABEL EVOLUS 90 و LABEL EVOLUS 150 |
| برنامه‌ریز دیجیتال | N-DSEL |
| سلکتور مکانیکی | EV-MSEL |
| استاندارد کنترل یونیت | EN 16005؛ انطباق نهایی وابسته به نصب و آزمون کل درب است |
| نسخه قدیمی‌تر خانواده | EV-LOGIC؛ جایگزینی مستقیم بدون تطبیق فنی توصیه نمی‌شود |
| ورودی برق مجموعه EVOLUS | 115/230V AC با تلرانس ±10% و فرکانس 50/60Hz |
| تغذیه تجهیزات جانبی مجموعه | 13V DC با حداکثر جریان 1A |
| درجه حفاظت اپراتور کامل | IP22 |
| دمای کاری اپراتور کامل | از 15- تا 50+ درجه سانتی‌گراد |
| گارانتی درج‌شده در صفحه | 2 سال؛ جزئیات پوشش در پیش‌فاکتور بررسی شود |
راه‌اندازی، عیب‌یابی و مستندات
مراحل ضروری پس از تعویض برد
- برچسب EV-LOGIC2، مدل اپراتور EVOLUS 90 یا 150 و نوع تک‌لنگه یا دولنگه ثبت شود.
- سلامت منبع تغذیه، موتور، انکودر، ریل، تسمه، کالسکه‌ها و حرکت آزاد لنگه‌ها پیش از اتصال برد بررسی شود.
- سیم‌کشی رادارها، سنسورهای ایمنی، قفل، باتری و N-DSEL با نقشه همان نسخه کنترلر تطبیق داده شود.
- مدل اپراتور و پارامترهای حرکتی مطابق EVOLUS 90 یا EVOLUS 150 تنظیم شوند.
- نخستین فرمان بازشو برای کالیبراسیون کم‌سرعت مسیر صادر شود و از وجود مانع جلوگیری شود.
- در پایان، بازشو، بسته‌شدن، واکنش به مانع، سنسورهای حضور، قفل و عملکرد باتری به‌صورت عملی آزمایش شوند.
نشانه‌های خرابی و مسیر بررسی
| نشانه | مواردی که باید بررسی شوند |
|---|---|
| درب باز می‌شود اما بسته نمی‌شود | وجود مانع، فعال‌بودن رادار یا سنسور ایمنی بسته‌شدن و تنظیم میدان تشخیص |
| درب فرمان بازشو نمی‌گیرد | برق ورودی، برنامه انتخاب‌شده، حالت قفل شبانه، رادار، شستی و ورودی کنترل تردد |
| حرکت ناپایدار یا توقف در مسیر | اصطکاک مکانیکی، ریل و کالسکه، کشش تسمه، انکودر، کابل موتور و انتخاب صحیح مدل 90 یا 150 |
| نمایش پیام خطا در N-DSEL | متن کامل پیام ثبت و پیش از پاک‌کردن، تغذیه، سنسورها، موتور، انکودر، باتری و قفل بررسی شوند |
| اختلال پس از تعویض برد | تطبیق EV-LOGIC2 با اپراتور، اتصال تجهیزات جانبی، تنظیم نوع موتور و اجرای کالیبراسیون اولیه |
دانلود و منابع فنی EVOLUS
کاربرد، مقایسه و عوامل مؤثر بر قیمت
کاربردهای اصلی
مقایسه EVOLUS 90 و EVOLUS 150
| معیار | EVOLUS 90 | EVOLUS 150 |
|---|---|---|
| مدار فرمان | EV-LOGIC2 | EV-LOGIC2 |
| موتور اختصاصی | EV-MOT90 | EV-MOT150 |
| حداکثر وزن تک‌لنگه | 130 کیلوگرم | 200 کیلوگرم |
| حداکثر وزن دولنگه | 90 کیلوگرم برای هر لنگه | 150 کیلوگرم برای هر لنگه |
| عرض عبور تک‌لنگه | 700 تا 3000 میلی‌متر | 700 تا 3000 میلی‌متر |
| عرض عبور دولنگه | 900 تا 3000 میلی‌متر | 900 تا 3000 میلی‌متر |
| حداکثر توان اپراتور | 80 وات | 130 وات |
| نکته انتخاب | برای لنگه‌های سبک‌تر و موتور EV-MOT90 | برای ظرفیت بالاتر و موتور EV-MOT150 |
عوامل مؤثر بر قیمت بدون درج مبلغ
نکات پیش از سفارش
- تصویر واضح دو سمت برد و نوشته EV-LOGIC2 یا EV-LOGIC ارسال شود.
- مدل اپراتور EVOLUS 90 یا EVOLUS 150 و نوع تک‌لنگه یا دولنگه مشخص شود.
- مدل موتور EV-MOT90 یا EV-MOT150 و سوکت انکودر ثبت شود.
- نوع سلکتور، سنسورها، قفل و کیت باتری اعلام شود.
- پیام خطای N-DSEL و شرح دقیق رفتار درب پیش از خاموش‌کردن سیستم ثبت شود.
لینک‌های مرتبط در پرنیان در
سؤالات متداول مدار فرمان لابل EVOLUS
کنترل باکس لابل مدل 90 چیست؟
کنترل باکس لابل مدل 90 در این صفحه، مدار فرمان EV-LOGIC2 خانواده LABEL EVOLUS است. این برد فرمان موتور و انکودر، ورودی‌های فعال‌سازی، سنسورهای ایمنی، باتری، قفل و سلکتور برنامه را مدیریت می‌کند.
آیا EV-LOGIC2 با هر دو مدل EVOLUS 90 و EVOLUS 150 سازگار است؟
بله، EV-LOGIC2 برای اپراتورهای LABEL EVOLUS 90 و EVOLUS 150 عرضه شده است. پس از نصب باید مدل اپراتور، نوع موتور و پارامترهای حرکتی متناسب با مجموعه مکانیکی انتخاب و تنظیم شوند.
تفاوت EV-LOGIC و EV-LOGIC2 چیست؟
EV-LOGIC برد نسل نخست EVOLUS است و EV-LOGIC2 نسخه بعدی سازگار با الزامات EN 16005 محسوب می‌شود. این دو برد نباید بدون بررسی سوکت‌ها، تجهیزات جانبی، سلکتور و نسخه اپراتور جایگزین مستقیم یکدیگر فرض شوند.
مدار فرمان EV-LOGIC2 با کدام استاندارد ایمنی مرتبط است؟
EV-LOGIC2 به‌عنوان کنترل یونیت EN 16005 برای خانواده EVOLUS معرفی شده است. مجموعه EVOLUS نیز آزمون‌های مرتبط با EN 13849 را گذرانده است؛ بااین‌حال انطباق نهایی درب به نصب صحیح سنسورها، تنظیمات و آزمون ایمنی کل مجموعه وابسته است.
برای برنامه‌ریزی مدار فرمان EVOLUS از چه دستگاهی استفاده می‌شود؟
سلکتور و برنامه‌ریز دیجیتال N-DSEL برای انتخاب برنامه کاری، انجام تنظیمات مجاز، مدیریت رمز عبور و مشاهده پیام‌های سیستم در خانواده EVOLUS استفاده می‌شود. سلکتور مکانیکی EV-MSEL نیز برای انتخاب حالت‌های پایه قابل استفاده است.
چه سنسورهایی به مدار فرمان EV-LOGIC2 متصل می‌شوند؟
این کنترلر ورودی‌های موردنیاز برای سنسورهای حرکت و حضور، ایمنی هنگام بسته‌شدن و ایمنی ناحیه بازشو را مدیریت می‌کند. نوع سنسور، منطق کنتاکت و قابلیت تست باید مطابق نقشه همان نسخه برد و الزامات EN 16005 تنظیم شود.
آیا مدار فرمان EVOLUS قابلیت کار با باتری اضطراری دارد؟
بله، خانواده EVOLUS از تجهیزات باتری اضطراری پشتیبانی می‌کند. رفتار درب هنگام قطع برق، مانند بازشدن و بازماندن یا ادامه کار محدود، به نوع کیت باتری و برنامه‌ریزی کنترلر بستگی دارد.
آیا یک برد EV-LOGIC2 وزن لنگه‌های EVOLUS 90 و 150 را تعیین می‌کند؟
خیر، ظرفیت وزنی متعلق به مجموعه کامل اپراتور است و به موتور، گیربکس، مکانیک، کالسکه‌ها و تنظیمات وابسته است. EVOLUS 90 برای لنگه‌های سبک‌تر و EVOLUS 150 برای ظرفیت بالاتر طراحی شده و برد باید مطابق مدل واقعی تنظیم شود.
پس از تعویض مدار فرمان لابل EVOLUS چه کاری لازم است؟
پس از تعویض، سیم‌کشی و تجهیزات جانبی باید کنترل شوند و راه‌اندازی اولیه توسط تکنسین انجام شود. نخستین فرمان بازشو با حرکت کالیبراسیون کم‌سرعت همراه است تا مسیر و نقطه توقف شناسایی شود؛ سپس عملکرد و سنسورهای ایمنی آزمایش می‌شوند.
آیا EV-LOGIC2 جایگزین مستقیم هر بردی با عنوان لابل مدل 90 است؟
خیر، عبارت مدل 90 به‌تنهایی برای تشخیص کافی نیست. خانواده ETERNA 90 مدار فرمان متفاوتی دارد و در خانواده EVOLUS نیز برد قدیمی EV-LOGIC وجود دارد؛ بنابراین نوشته روی برد و مدل اپراتور باید پیش از سفارش تطبیق داده شوند.
گارانتی کنترل باکس لابل EVOLUS چقدر است؟
در صفحه محصول پرنیان در، مدت گارانتی این کنترل باکس 2 سال درج شده است. جزئیات پوشش، شرایط نصب و زمان شروع گارانتی باید هنگام سفارش در پیش‌فاکتور یا فاکتور بررسی شود.
پیش از سفارش مدار فرمان EV-LOGIC2 چه اطلاعاتی لازم است؟
تصویر واضح دو سمت برد و برچسب آن، مدل EVOLUS 90 یا 150، نوع تک‌لنگه یا دولنگه، مدل موتور، سلکتور، باتری، قفل، سنسورها و پیام خطای N-DSEL ارسال شود تا سازگاری قطعه بررسی شود.
جمع‌بندی و استعلام سازگاری
کنترل باکس این صفحه، برد EV-LOGIC2 خانواده LABEL EVOLUS است و برای هر دو اپراتور EVOLUS 90 و EVOLUS 150 کاربرد دارد. تفاوت این دو اپراتور در موتور و ظرفیت مکانیکی است؛ بنابراین مدل دقیق، تجهیزات متصل و تنظیمات باید قبل از خرید و پس از نصب بررسی شوند.
استعلام مدار فرمان EVOLUS 90 و 150 برای تشخیص قطعه، تصویر دو سمت برد، مدل اپراتور و پیام خطای N-DSEL را برای کارشناسان پرنیان در ارسال کنید.| قابلیت اتصال | سیستم های اطفا حریق،مدیریت ساختمان،ساختمان هوشمند،دزدگیر و... |
| عیب یاب | میکروپروسسوری |
| گارانتی | 2 سال |
