اپراتور کامل درب اتوماتیک شیشهای لابل ایتالیا مدل EVOLUS 90
اطلاعات کلیدی اپراتور LABEL EVOLUS
اپراتور LABEL EVOLUS یک سیستم کامل برای اتوماتیککردن دربهای شیشهای کشویی است. پکیج ثبتشده در این صفحه بر پایه EVOLUS 90 و موتور دانکر آلمان 25×63 ارائه میشود و اجزای اصلی حرکت و کنترل درب را در بر میگیرد.
مدل EVOLUS 90 برای درب تکلنگه تا 130 کیلوگرم یا دولنگه تا 90 کیلوگرم برای هر لنگه مناسب است. اگر وزن لنگه بیشتر باشد، باید EVOLUS 150 و موتور متناسب با آن انتخاب شود.
بررسی فنی اجزای اپراتور لابل
ریل، کاور و مجموعه حرکتی
پروفیل اصلی اپراتور محل نصب موتور، مدار فرمان، هرزگرد، تسمه و کالسکهها است. مقطع رسمی EVOLUS برابر 120×150 میلیمتر و حداکثر طول مجموعه 6500 میلیمتر اعلام شده است. ریل، کالسکه و راهنمای کف باید متناسب با وزن شیشه و طول حرکت تنظیم شوند تا اصطکاک یا خروج لنگه از مسیر ایجاد نشود.
موتور دانکر و انتقال نیرو
پیکربندی صفحه برای EVOLUS 90 به موتور Dunkermotoren آلمان مدل 25×63 مجهز است. حرکت موتور از طریق پولی و تسمه به کالسکهها منتقل میشود و بازخورد موقعیت برای کنترل شتاب، سرعت و توقف در اختیار مدار فرمان قرار میگیرد. موتور EVOLUS 150 باید با ظرفیت بالاتر همان اپراتور تطبیق داده شود و یک انتخاب مستقل محسوب میشود.
مدار فرمان EV-LOGIC2
کنترل یونیت EV-LOGIC2 فرمان موتور، بازخورد انکودر، رادارها، ورودیهای ایمنی، باتری، سلکتور و تجهیزات جانبی را پردازش میکند. این برد در EVOLUS 90 و EVOLUS 150 مشترک است، اما هنگام راهاندازی باید نوع اپراتور و موتور واقعی در تنظیمات انتخاب شود.
رادار، حضور و سیستم ضدبرخورد
طبق صفحه محصول، دو رادار در پکیج قرار دارد و نوع دقیق آنها میتواند بر اساس سفارش تککاره یا ترکیبی باشد. برای ایمنی مطابق EN 16005، میدان تشخیص، فاصله نصب، آزمون سنسور و واکنش درب به حضور عابر باید پس از نصب کنترل شوند. قابلیت واکنش به مانع مکمل سنسور است و جایگزین پوشش صحیح ناحیه خطر نیست.
سلکتور، باتری و اتصال تجهیزات جانبی
سلکتور دیجیتال N-DSEL یا کلید تعیین وضعیت سازگار، حالتهای دوطرفه، یکطرفه، باز دائم، قفل، بازشوی محدود و دستی را مدیریت میکند. باتری بکآپ، کنترل تردد، کارتخوان، شستی و فرمان سیستم مدیریت یا اعلام حریق نیز بر اساس نقشه پروژه قابل بررسی هستند و ممکن است خارج از پکیج پایه باشند.
جدول مشخصات فنی LABEL EVOLUS
| مشخصه | مقدار یا توضیح |
|---|---|
| مدل پکیج صفحه | LABEL EVOLUS 90 |
| نوع درب | کشویی مستقیم، تکلنگه یا دولنگه |
| موتور پکیج صفحه | Dunkermotoren آلمان مدل 25×63 |
| مدار فرمان | EV-LOGIC2 |
| ظرفیت EVOLUS 90 تکلنگه | حداکثر 130 کیلوگرم |
| ظرفیت EVOLUS 90 دولنگه | حداکثر 90 کیلوگرم برای هر لنگه |
| عرض عبور تکلنگه | 700 تا 3000 میلیمتر |
| عرض عبور دولنگه | 900 تا 3000 میلیمتر |
| ابعاد مقطع اپراتور | ارتفاع 120 × عمق 150 میلیمتر |
| حداکثر طول اپراتور | 6500 میلیمتر |
| حداکثر سرعت بازشدن | 0.7 متر بر ثانیه برای یک لنگه |
| حداکثر سرعت بستهشدن | 0.6 متر بر ثانیه برای یک لنگه |
| برق ورودی | 115/230V AC، فرکانس 50/60Hz |
| دمای کاری | 15- تا 50+ درجه سانتیگراد |
| درجه حفاظت | IP22 |
| نوع استفاده | کارکرد پرتردد و پیوسته؛ مشروط به نصب و سرویس صحیح |
| استانداردهای مرتبط | EN 16005 و آزمونهای EN 13849 |
| گارانتی صفحه محصول | 2 سال برای کنترل باکس، موتور و قطعات؛ خدمات پس از فروش 10 سال |
کاربردها، انتخاب مدل و قیمتگذاری
کاربردهای پیشنهادی
مقایسه EVOLUS 90 و EVOLUS 150
| معیار | EVOLUS 90 | EVOLUS 150 |
|---|---|---|
| جایگاه محصول | مدل اصلی پکیج این صفحه | نسخه ظرفیت بالاتر خانواده |
| ظرفیت تکلنگه | تا 130 کیلوگرم | تا 200 کیلوگرم |
| ظرفیت دولنگه | تا 90 کیلوگرم برای هر لنگه | تا 150 کیلوگرم برای هر لنگه |
| مدار فرمان | EV-LOGIC2 | EV-LOGIC2 با تنظیم مدل 150 |
| عرض عبور رسمی | 700–3000 تکلنگه؛ 900–3000 دولنگه | 700–3000 تکلنگه؛ 900–3000 دولنگه |
| ابعاد مقطع | 120×150 میلیمتر | 120×150 میلیمتر |
| انتخاب مناسب | لنگههای سبک و متوسط | لنگههای سنگینتر و ابعاد بزرگتر |
عوامل مؤثر بر قیمت بدون درج مبلغ
نکات ضروری پیش از سفارش
- عرض و ارتفاع دهانه و عرض بازشوی مفید موردنیاز اندازهگیری شود.
- وزن هر لنگه با احتساب شیشه، فریم و یراق محاسبه شود.
- مدل EVOLUS 90 یا 150 بر اساس وزن انتخاب شود، نه فقط عرض دهانه.
- نوع رادار، سنسور ایمنی، باتری، سلکتور و کنترل تردد در پیشفاکتور درج شود.
- محدوده گارانتی، نصب، شیشه، فریم، حمل و خدمات پس از فروش بهصورت مکتوب مشخص شود.
دانلود و لینکهای مرتبط
سؤالات متداول اپراتور LABEL EVOLUS
اپراتور کامل درب اتوماتیک لابل EVOLUS چیست؟
اپراتور کامل LABEL EVOLUS مجموعهای برای اتوماتیککردن درب کشویی شیشهای است. پکیج درجشده در این صفحه شامل موتور دانکر، مدار فرمان، ریل و کاور، کالسکهها و متعلقات حرکتی و دو رادار است؛ شیشه، فریم و نصب باید مطابق پیشفاکتور بررسی شوند.
مدل اصلی اپراتور عرضهشده در این صفحه چیست؟
مدل اصلی ثبتشده برای این پکیج LABEL EVOLUS 90 است و با موتور دانکر آلمان مدل 25×63 عرضه میشود. EVOLUS 150 نسخه جداگانه خانواده برای لنگههای سنگینتر است و باید متناسب با پروژه سفارش داده شود.
پکیج اپراتور لابل EVOLUS شامل چه قطعاتی است؟

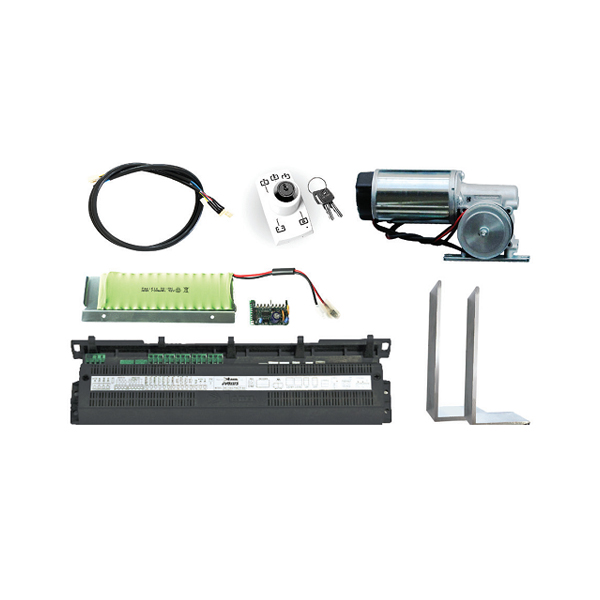

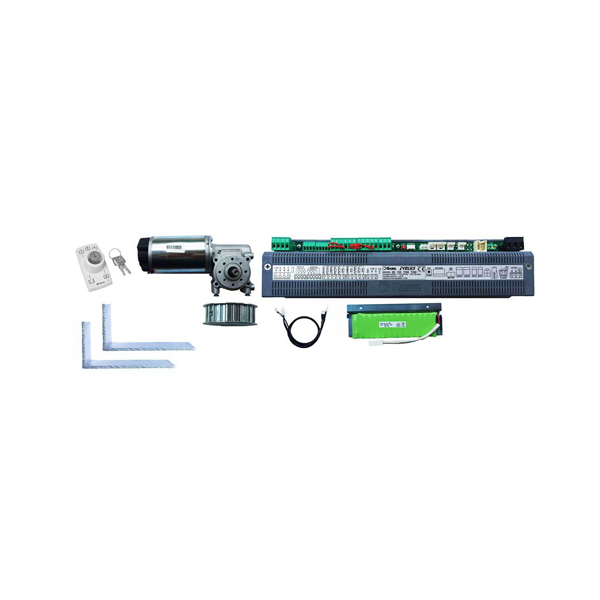

طبق اطلاعات صفحه محصول، پکیج شامل موتور، کنترل باکس، ریل و کاور، کالسکه یا غلطک، دستکهای اتصال و دو رادار است. نوع دقیق رادار، طول ریل، باتری، سلکتور و تجهیزات اختیاری باید در پیشفاکتور مشخص شوند.
تفاوت LABEL EVOLUS 90 و EVOLUS 150 چیست؟
EVOLUS 90 برای درب تکلنگه تا 130 کیلوگرم یا دولنگه تا 90 کیلوگرم برای هر لنگه طراحی شده است. EVOLUS 150 ظرفیت بالاتری دارد و در تکلنگه تا 200 کیلوگرم یا دولنگه تا 150 کیلوگرم برای هر لنگه را پوشش میدهد.
عرض عبور مناسب برای اپراتور EVOLUS چقدر است؟
در نسخه تکلنگه، عرض عبور رسمی 700 تا 3000 میلیمتر و در نسخه دولنگه 900 تا 3000 میلیمتر اعلام شده است. طول نهایی اپراتور و عرض بازشو باید بر اساس ابعاد دهانه و همپوشانی لنگهها محاسبه شود.
سرعت باز و بستهشدن درب لابل EVOLUS چقدر است؟
حداکثر سرعت رسمی برای یک لنگه هنگام بازشدن 0.7 متر بر ثانیه و هنگام بستهشدن 0.6 متر بر ثانیه است. سرعت واقعی باید با توجه به وزن لنگه، ابعاد دهانه، ایمنی عابر و شرایط پروژه تنظیم شود.
موتور اپراتور لابل این صفحه چه مدلی است؟
در پیکربندی عرضهشده در صفحه پرنیان در، برای EVOLUS 90 موتور Dunkermotoren آلمان مدل 25×63 درج شده است. برای EVOLUS 150 یا پروژههای سنگینتر باید موتور و مجموعه انتقال متناسب با ظرفیت همان مدل انتخاب شوند.
مدار فرمان اپراتور LABEL EVOLUS چه مدلی است؟
مدار فرمان مرتبط با نسل EN 16005 خانواده EVOLUS مدل EV-LOGIC2 است و در EVOLUS 90 و EVOLUS 150 استفاده میشود. مدل اپراتور و موتور باید هنگام راهاندازی بهدرستی در تنظیمات کنترلر انتخاب شوند.
آیا اپراتور EVOLUS قابلیت اتصال سنسور و کنترل تردد دارد؟
بله، کنترلر میتواند رادارهای فعالسازی، سنسورهای حضور و ایمنی و فرمان تجهیزات کنترل تردد را دریافت کند. اتصال کارتخوان، شستی، سیستم مدیریت یا اعلام حریق باید بر اساس نقشه پروژه و منطق ایمنی اجرا شود.
آیا میتوان برای درب لابل EVOLUS باتری و سلکتور دیجیتال نصب کرد؟
بله، پشتیبانی از باتری بکآپ و سلکتور دیجیتال N-DSEL برای این خانواده پیشبینی شده است. نوع کیت باتری، عملکرد در زمان قطع برق و حالتهای قابل انتخاب باید هنگام سفارش و راهاندازی مشخص شوند.
گارانتی اپراتور درب اتوماتیک لابل چقدر است؟
در صفحه محصول، گارانتی کنترل باکس، موتور و قطعات 2 سال و خدمات پس از فروش 10 سال درج شده است. شرایط دقیق پوشش، استثناها و تاریخ شروع گارانتی باید در پیشفاکتور یا فاکتور نهایی ثبت شوند.
پیش از سفارش اپراتور LABEL EVOLUS چه اطلاعاتی لازم است؟
عرض و ارتفاع دهانه، تعداد و وزن لنگهها، عرض بازشوی مفید، نوع فریم و شیشه، حجم تردد، محل نصب، تجهیزات ایمنی، باتری، سلکتور، کنترل تردد و وضعیت زیرسازی باید اعلام شوند تا مدل 90 یا 150 و طول ریل درست انتخاب شود.
جمعبندی و استعلام اپراتور لابل
پکیج LABEL EVOLUS 90 این صفحه برای دربهای شیشهای کشویی تکلنگه و دولنگه طراحی شده و شامل اجزای اصلی حرکت، کنترل و فعالسازی است. انتخاب نهایی باید بر پایه وزن هر لنگه، عرض بازشوی مفید، تردد و تجهیزات ایمنی انجام شود؛ برای وزن بالاتر، EVOLUS 150 بررسی میشود.
استعلام اپراتور LABEL EVOLUS ابعاد دهانه، تعداد لنگهها، وزن شیشه و تجهیزات موردنیاز را برای انتخاب مدل و تنظیم پیشفاکتور ارسال کنید.| مدل اپراتور | LABEL 90 ITALIA |
| نوع موتور | دانکر آلمان 25*63 |
| قطعات اپراتور | شامل موتور، کنترل باکس، ریل و کاور، غلطک،دستک و دو عدد چشمی (رادار) |
| نوع رادار | دو عدد رادار تک کاره و دو کاره |
| تحمل وزن | 90*2 و 130*1 |
| مقطع ریل | قابل تنظیم، ضد خش و ضد سایش |
| سیستم ضد برخورد | ANTI_CRASH LABEL |
| اتصال به سیستم های جانبی | اطفاء حریق، کنترل تردد، کارت خوان و کنترل مدیریت |
| دارای استاندارد های | ISO13849-1، DIN16005، DIN 18650، |
| نوع عیب یاب | میکروپروسسوری |
| کلید تعیین وضعیت | مرکز کنترل 6 حالته با قابلیت برنامه ریزی توسط کاربر و مشخص نمودن موقعیت درب بر روی صفحه دستگاه |
| تعداد حالت کلید تعیین وضعیت | 1-دوطرفه 2-یک طرفه 3-دائم باز 4-قفل 5-نیم بازشو 6_دستی |
| گارانتی کنترل باکس | 2 سال |
| گارانتی موتور و قطعات | 2 سال |
| خدمات پس از فروش | 10 سال |
| قفل کلید تعیین وضعیت | |
| قابلیت نصب پرده هوا بر روی کنترل باکس | |
| قابلیت نصب قفل الکترومکانیک | |
| قابلیت نصب باتری بک آپ یا یو پی اس |
