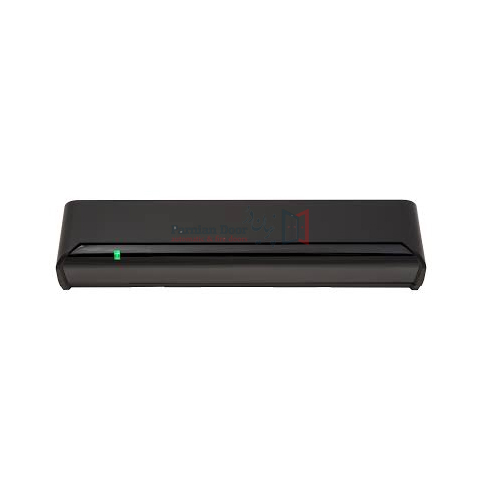

چشمی یا رادار فوتوسل فابریک لابل برند اپتکس OA-Axis ll
چشمی یا رادار فوتوسل فابریک لابل برند اپتکس OA-Axis II
پاسخ مستقیم

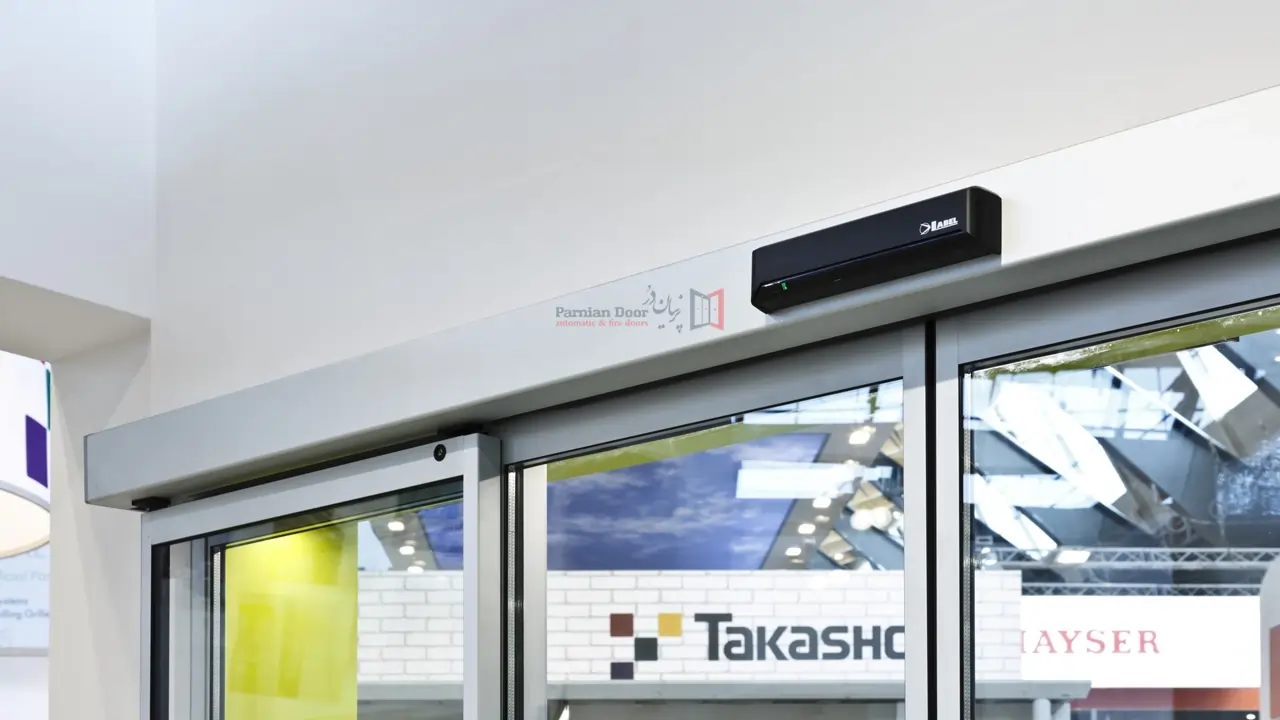

OPTEX OA-AXIS II یک سنسور ترکیبی مخصوص درب اتوماتیک کشویی است که با فناوری مادون قرمز فعال، هم فرمان فعالسازی بازشدن درب و هم حفاظت ناحیه آستانه را انجام میدهد. این مدل دارای پنج ردیف تشخیص، دو خروجی رله مستقل، ارتفاع نصب 2 تا 3.5 متر و درجه حفاظت IP44 است.
برخلاف متن قبلی، این سنسور مایکروویو نیست و عملکرد آن بر پایه Active Infrared Reflection است. ردیفهای حضور و حرکت، عرض ناحیه، عمق ناحیه، حساسیت، تایمر حضور، فرکانس، حالت برف و حالت Immunity از طریق تنظیمات مکانیکی و دیپسوئیچها قابل پیکربندی هستند.
اطلاعات کلیدی OA-AXIS II
معرفی فنی سنسور OPTEX OA-AXIS II
سری OA-AXIS برای دربهای اتوماتیک کشویی توسعه یافته و OA-AXIS II در این خانواده، یک خروجی رله برای ایمنی و خروجی رله دوم برای حرکت و فعالسازی ارائه میکند. فناوری تشخیص حضور OPTEX باعث میشود فرد یا جسم حاضر در محدوده آستانه، حتی در حالت توقف یا مکث، شناسایی شود و درب تا زمان خروج از ناحیه باز بماند.
ناحیه تشخیص بزرگ و عمق الگوی قابل تنظیم، شناسایی عابر، چرخدستی و اجسام ورودی از زوایای مختلف را تسهیل میکند. ناحیه حضور و حرکت را میتوان مستقل تنظیم کرد تا درب زودتر برای تردد واقعی باز شود و همزمان محدوده نزدیک آستانه تحت حفاظت باقی بماند.
ساختار پنج ردیف تشخیص
ردیفهای اول و دوم قابلیت تشخیص حضور دارند. در OA-AXIS II، خروجی ردیفهای اول تا سوم از یک رله Form C و خروجی ردیفهای سوم تا پنجم از رله Form C دوم استفاده میکند؛ بنابراین ردیف سوم بین دو خروجی همپوشانی دارد. تعداد ردیفهای فعال را میتوان به پنج، چهار، سه یا دو ردیف تغییر داد.
تنظیم مستقل عمق و عرض
زاویه عمق ردیفهای اول تا سوم از منفی 6 تا مثبت 6 درجه و زاویه ردیفهای چهارم و پنجم از مثبت 26 تا مثبت 44 درجه قابل تنظیم است. پیچهای تنظیم عرض سمت راست و چپ نیز امکان محدودکردن نقاط تشخیص را فراهم میکنند. برای تنظیم دقیق ناحیه حضور، استفاده از Infrared Finder اپتکس توصیه شده است.
تنظیمات دیپسوئیچ
دیپسوئیچها برای تنظیم حساسیت در چهار سطح Low، Middle، High و S-High، تایمر تشخیص حضور، انتخاب چهار فرکانس، تعداد ردیفهای فعال، Snow Mode، Immunity و Installation Mode استفاده میشوند. هنگام نصب چند سنسور نزدیک به هم، انتخاب فرکانس متفاوت برای هر سنسور اهمیت دارد.
جدول مشخصات فنی کامل
| پارامتر | مقدار | توضیح فنی |
|---|---|---|
| مدل | OA-AXIS II | سنسور ترکیبی فعالسازی و ایمنی |
| روش تشخیص | Active Infrared Reflection | بازتاب مادون قرمز فعال |
| ارتفاع نصب | 2.0 تا 3.5 متر | از کف تا محل نصب سنسور |
| زاویه ردیفهای 1 تا 3 | -6° تا +6° | تنظیم نزدیک یا دور از سطح درب |
| زاویه ردیفهای 4 و 5 | +26° تا +44° | تنظیم عمق ناحیه حرکت |
| تغذیه AC | 12 تا 24VAC ±10% | اتصال مطابق نقشه سیمکشی |
| تغذیه DC | 12 تا 30VDC ±10% | اتصال مطابق نقشه سیمکشی |
| مصرف توان | کمتر از 4VA | برای مدل OA-AXIS II |
| زمان پاسخ | کمتر از 0.3 ثانیه | Response time |
| زمان نگهداری خروجی | تقریباً 0.5 ثانیه | Output hold time |
| خروجی ردیفهای 1 تا 3 | رله Form C، حداکثر 50V / 0.3A | بار مقاومتی |
| خروجی ردیفهای 3 تا 5 | رله Form C، حداکثر 50V / 0.3A | ردیف سوم بین دو خروجی همپوشانی دارد |
| دمای کاری | -20°C تا +55°C | شرایط نصب دفترچه رعایت شود |
| درجه حفاظت | IP44 | برای معرض باران، کاور مناسب بررسی شود |
| وزن | 320 گرم | بدون متعلقات نصب |
| رنگ بدنه | نقرهای یا مشکی | بسته به نسخه محصول |
| ابعاد کلی | 267 × 62.3 × 45 میلیمتر | بر اساس نقشه ابعادی دفترچه |
| کابل همراه | 3 متر | به همراه دفترچه، پیچ نصب، شابلون و ابزار تنظیم |
نصب و راهاندازی OA-AXIS II
مراحل مکانیکی نصب
- شابلون نصب در موقعیت موردنظر روی هدر قرار داده شود.
- دو سوراخ نصب با قطر 3.4 میلیمتر ایجاد شود.
- برای عبور کابل، سوراخ سیمکشی با قطر 8 میلیمتر ایجاد شود.
- کاور برداشته و سنسور با دو پیچ روی سطح نصب شود.
- کابل مطابق نقشه رسمی به کنترلر درب متصل شود.
- پس از برقدارکردن، ناحیه تشخیص و دیپسوئیچها تنظیم شوند.
هشدارهای مهم نصب
- پیش از سیمکشی، برق سیستم قطع باشد.
- سنسور برای درب صنعتی یا کرکره طراحی نشده است.
- ناحیه تشخیص نباید با سطح درب یا هدر همپوشانی داشته باشد.
- اجسام بسیار بازتابنده در محدوده تشخیص قرار نگیرند.
- در زمان روشنکردن یا پس از تغییر تنظیمات، بیش از 10 ثانیه وارد ناحیه تشخیص نشوید تا تشخیص حضور فعال شود.
- در صورت سیمکشی روکار یا معرض قطرات آب، الزامات کاور و Rain Cover رعایت شود.
- تنظیمات باید توسط نصاب یا سرویسکار انجام و در دفترچه نگهداری ثبت شود.
کاربردها
مدل قیمتگذاری و عوامل مؤثر بر قیمت
مقایسه مدلهای سری OA-AXIS
| شاخص | OA-AXIS I | OA-AXIS II | OA-AXIS T |
|---|---|---|---|
| فناوری تشخیص | مادون قرمز فعال | مادون قرمز فعال | مادون قرمز فعال |
| نوع خروجی | یک رله Form C | دو رله Form C | رله فعالسازی + ورودی/خروجی Optocoupler ایمنی |
| مصرف توان | کمتر از 3VA | کمتر از 4VA | بر اساس دیتاشیت مدل T |
| سناریوی انتخاب | پروژه نیازمند خروجی رله واحد | پروژه نیازمند خروجی جداگانه ایمنی و فعالسازی | کنترلر سازگار با Optocoupler ایمنی |
| توصیه میشود برای | کاربری با معماری خروجی ساده | تفکیک رله ایمنی و رله حرکت/فعالسازی | کنترلرهای دارای رابط ایمنی NPN |
فایل کاتالوگ و راهنمای رسمی
راهنمای رسمی انگلیسی OA-AXIS I / OA-AXIS II شامل مشخصات کامل، نقشه ابعادی، الگوی تشخیص، شابلون نصب، سیمکشی، تنظیم زاویه، دیپسوئیچها، جدول چراغ وضعیت و راهنمای عیبیابی است.
دانلود فایل PDF رسمی OPTEX OA-AXIS II مشاهده صفحه رسمی محصول در OPTEX Europeسؤالات متداول
لینکهای داخلی مرتبط
مشاهده انواع چشمی و سنسور درب اتوماتیک بررسی سیستمهای درب اتوماتیک کشویی سرویس و تعمیر درب اتوماتیک لابل LABEL تعمیر و نگهداری انواع درب اتوماتیک مشاوره فنی برای انتخاب و تنظیم سنسور درب اتوماتیکانتخاب و تنظیم حرفهای سنسور OA-AXIS II
برای بررسی سازگاری خروجیهای رله با کنترلباکس، تعیین ارتفاع نصب و تنظیم دقیق ناحیه حضور و حرکت با کارشناسان پرنیان درب تماس بگیرید.
دریافت مشاوره فنی| نوع رادار | خطی تک کاره و دو کاره |
| رنگ | مشکی - نقره ای |
| قابلیت خود آموزی | |
| استاندارد | EN 16005 و DIN 18650 |
