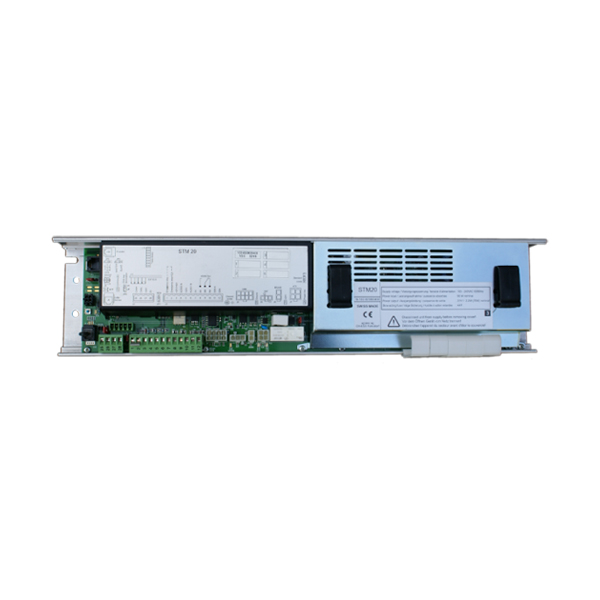

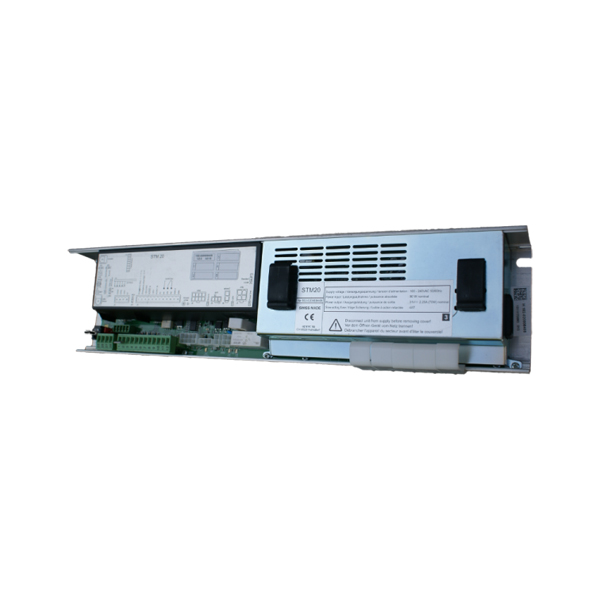

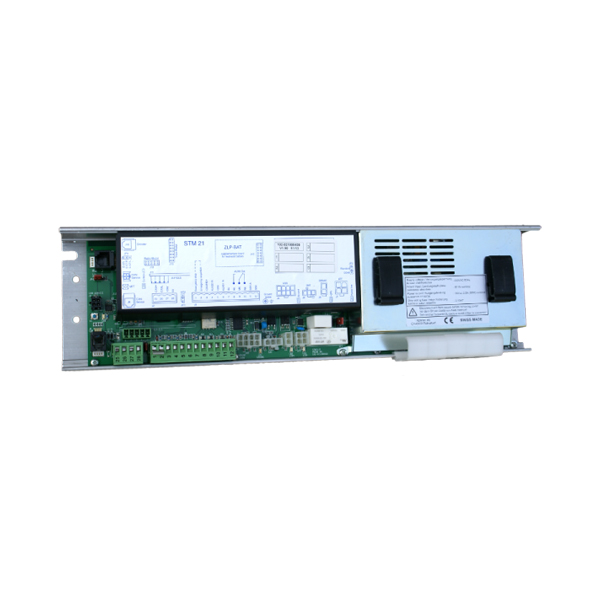

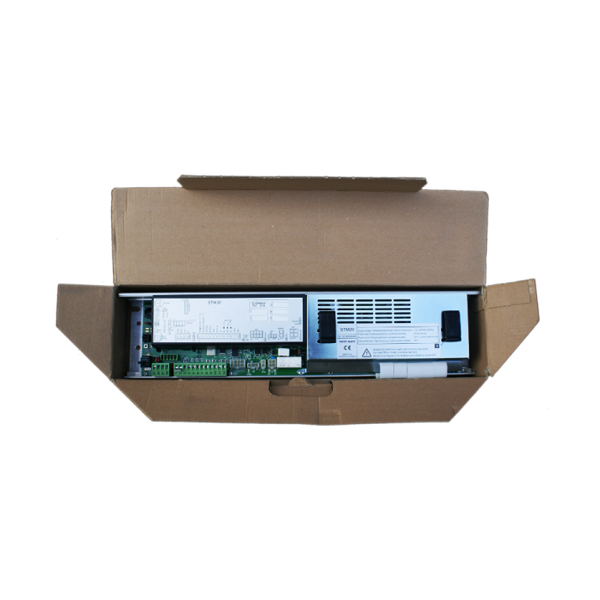

کنترل باکس (مدار فرمان) درب اتوماتیک رکورد STA20
مدار فرمان Record STA 20 در یک نگاه
پاسخ مستقیم: مدار فرمان رکورد STA20 یا STG 20 UNI، واحد مرکزی پردازش و کنترل اپراتور کشویی Record System 20 است. این ماژول اطلاعات موتور، انکودر، سنسورها، کلید تعیین وضعیت، قفل، ترمز و تجهیزات ایمنی را دریافت و متناسب با پارامترهای برنامه‌ریزی‌شده، حرکت درب را مدیریت می‌کند.
این محصول برای جایگزینی مدار فرمان معیوب یا بازسازی اپراتور موجود عرضه می‌شود. بااین‌حال، عبارت STA20 به‌تنهایی برای تأیید سازگاری کافی نیست و شماره فنی، نسخه سخت‌افزار، نرم‌افزار، نوع منبع تغذیه و چیدمان اتصالات باید پیش از سفارش کنترل شوند.
ساختار فنی مدار فرمان STG 20 UNI
وظیفه مدار فرمان در اپراتور STA 20
مدار فرمان، نقطه هماهنگی میان اجزای الکترونیکی و مکانیکی اپراتور است. فرمان بازشدن از سنسور یا تجهیزات کنترل تردد وارد کنترلر می‌شود؛ سپس کنترلر وضعیت ایمنی، موقعیت درب و داده انکودر را بررسی کرده و فرمان حرکت را برای واحد محرک ATE صادر می‌کند. در زمان بسته‌شدن نیز ورودی‌های ایمنی باید به‌طور پیوسته کنترل شوند تا در صورت تشخیص مانع، حرکت متناسب با تنظیمات ایمنی اصلاح شود.
ساختار System 20 امکان تبادل اطلاعات میان کنترلر، سنسورها و پنل وضعیت را فراهم می‌کند. این ارتباط برای نمایش وضعیت اجزا، ثبت پیام‌های خطا، کالیبراسیون حرکت و کنترل هماهنگ تجهیزات جانبی به کار می‌رود.
جدول مشخصات فنی
| مشخصه | اطلاعات فنی |
|---|---|
| برند | record |
| نام رسمی | Control module STG 20 UNI |
| شماره فنی مدار فرمان | 102-020810206 |
| منبع تغذیه | NET 20 UNI با شماره فنی 102-020814364 |
| ورودی برق مجموعه | 100-240 VAC | 50/60 Hz |
| توان نامی مجموعه | 90 وات |
| مصرف آماده‌به‌کار System 20 | حدود 25 وات برای کل مجموعه شامل سنسورها، کنترلر و قفل |
| درجه حفاظت | IP20؛ مناسب نصب داخل محفظه اپراتور و محیط کنترل‌شده |
| رطوبت محیط | تا 85 درصد رطوبت نسبی، بدون ایجاد میعان |
| محدوده دمای System 20 | منفی 15 تا مثبت 50 درجه سانتی‌گراد طبق User Manual نسخه V2.7 |
| محرک ATE 20 | حد سامانه: یک لنگه تا 150 کیلوگرم یا دو لنگه تا 120 کیلوگرم برای هر لنگه |
| محرک ATE 20-200 | حد سامانه: یک لنگه تا 200 کیلوگرم یا دو لنگه تا 120 کیلوگرم برای هر لنگه |
| حداکثر سرعت بازشدن اعلام‌شده | تا 0.7 متر بر ثانیه برای هر لنگه، متناسب با پیکربندی مجاز سامانه |
دیتاشیت قدیمی STG 20 UNI نسخه V1.0 محدوده منفی 15 تا مثبت 15 درجه را چاپ کرده است، اما راهنمای جدیدتر System 20 نسخه V2.7 محدوده منفی 15 تا مثبت 50 درجه را برای کل سامانه اعلام می‌کند. برای پروژه‌هایی با دمای محیط مرزی، نسخه دقیق برد و شرایط نصب باید پیش از تأیید فنی بررسی شود.
سوکت‌ها و رابط‌های مدار فرمان
| سوکت | تجهیز متصل‌شونده | نکته فنی |
|---|---|---|
| J1 | پنل الکترونیکی BDE-D | ترمینال‌های 25 تا 28 برای ارتباط پنل وضعیت |
| J3 | ورودی‌ها و خروجی‌های کنترلی | ترمینال‌های 1 تا 12 مطابق نقشه سیم‌کشی 102-020401196 |
| J4 | قفل VRR | خروجی اختصاصی سیستم قفل Record |
| J5 | ترمز موتور | اتصال بخش Motor Brake در پیکربندی‌های دارای ترمز |
| J6 | واحد محرک ATE | خروجی فرمان حرکت به واحد درایو |
| J9 | منبع تغذیه NET 20 UNI | ورودی تغذیه مدار فرمان از پاور اصلی اپراتور |
| J10 | باتری سربی BAT | نیازمند برد مکمل ZLP-BAT 19 |
| J11 | سنسورهای CAN | رابط شبکه CAN برای سنسورهای سازگار |
| J12 | رابط سرویس FPC | برای ابزار و عملیات تخصصی سرویس |
| J13 | انکودر موتور | دریافت اطلاعات موقعیت و حرکت موتور |
| J14 | برد ایمنی ZLP-ELS | رابط برد مکمل فتوسل یا Safety Beam |
| J19 | برد مکمل باتری | اتصال ZLP-BAT 19 برای مدیریت باتری سربی |
وضعیت جامپرهای مدار فرمان
| جامپر | کاربرد | وضعیت یا تغییر عملکرد |
|---|---|---|
| JP1 | جامپر HEA | امکان قرارگیری HEA و توقف اضطراری به‌صورت سری |
| JP2 | پایان‌دهی خط CAN | در صورت اتصال BDE-D خاموش و در صورت نبود BDE-D روشن |
| JP3 | تنظیم داخلی سیستم | رزرو شده و فاقد کاربرد قابل تنظیم برای کاربر |
| JP4 | جهت حرکت | حالت استاندارد DST و EST-R؛ پس از تغییر به EST-L انجام ریست ضروری است |
| JP5 | Master / Slave | در سند رسمی برای کاربردهای آینده رزرو شده است |
چراغ‌های کنترل و عیب‌یابی اولیه
عملکرد کلید چندمنظوره MFT
| تعداد پالس | عملکرد فنی |
|---|---|
| 1 | صدور فرمان بازشدن AKI |
| 2 | کالیبراسیون ELS |
| 3 | کالیبراسیون پارامترهای حرکتی درب |
| 4 | ورود به سطح برنامه‌ریزی |
| 5 | آزمون باتری در زمان اتصال برق یا بررسی واکنش اضطراری باتری هنگام قطع برق |
| 8 | بارگذاری مقادیر پیش‌فرض متناسب با نوع درب انتخاب‌شده |
| 9 | بازگشت به تنظیمات کارخانه؛ این عملیات برای سرویس تخصصی است و تنظیمات فعلی را تغییر می‌دهد |
| 14 | ریست سخت‌افزاری پس از حدود 12 ثانیه با حفظ پارامترها |
شمارش اشتباه پالس‌ها می‌تواند کنترلر را وارد سطح برنامه‌ریزی، بارگذاری پیش‌فرض یا بازگشت به تنظیمات کارخانه کند. انجام این عملیات باید تنها توسط تکنسین آشنا با System 20 و پس از ثبت پارامترهای فعلی انجام شود.
حالت‌های قابل انتخاب از پنل BDE-D
| حالت | عملکرد |
|---|---|
| اتوماتیک | تردد در هر دو جهت با عرض بازشوی کامل |
| دائم‌باز | درب تا زمان انتخاب وضعیت دیگر در حالت باز باقی می‌ماند |
| یک‌طرفه | فعال‌سازی تردد فقط از یک جهت |
| قفل | بسته‌شدن و قفل‌شدن در صورت نصب تجهیز قفل سازگار |
| بازشوی کاهش‌یافته | تردد دوطرفه با عرض بازشوی محدودشده برای مدیریت شرایط محیطی یا ترافیکی |
راهنمای نصب، راه‌اندازی و عیب‌یابی
- شماره فنی، نسخه مدار فرمان و پیکربندی اپراتور فعلی ثبت و با STG 20 UNI جایگزین تطبیق داده شود.
- برق ورودی از تمام قطب‌ها قطع شود و تا پایان عملیات امکان وصل ناخواسته برق وجود نداشته باشد.
- محفظه اپراتور، ارت، کابل‌ها، سوکت‌ها، آثار رطوبت، سوختگی و اتصال کوتاه کنترل شوند.
- هنگام جابه‌جایی برد، الزامات حفاظت در برابر الکتریسیته ساکن رعایت شود.
- منبع تغذیه NET 20 UNI به J9، محرک ATE به J6 و انکودر موتور به J13 متصل شوند.
- پنل BDE-D، شبکه سنسورها و تجهیزات اختیاری فقط براساس نقشه و نوع پیکربندی به سوکت مربوط متصل شوند.
- وضعیت JP2 براساس وجود یا نبود BDE-D و وضعیت JP4 براساس جهت حرکت کنترل شود.
- پس از کنترل نهایی اتصالات و بسته‌شدن پوشش‌ها، برق وصل و وضعیت LD1 و LD2 بررسی شود.
- کالیبراسیون پارامترهای درب و در صورت وجود، کالیبراسیون ELS مطابق سند فنی انجام شود.
- سنسورها، قفل، باتری، توقف اضطراری، حالت‌های BDE-D و عملکرد درب در چند سیکل کامل آزمایش و نتیجه ثبت شود.
ریست و بازیابی عملکرد
مطابق راهنمای Record، اولین حرکت درب پس از ریست با سرعت کاهش‌یافته انجام می‌شود. ادامه نمایش خطا پس از ریست می‌تواند نشانه باقی‌ماندن ایراد در کنترلر، منبع تغذیه، موتور، انکودر، سنسورها، قفل یا سیم‌کشی باشد.
نکات عیب‌یابی مدار فرمان
- متن و شماره خطای نمایش‌داده‌شده روی BDE-D پیش از ریست یادداشت شود.
- اگر چند خطا هم‌زمان فعال باشند، نمایشگر آن‌ها را به‌صورت شماره‌گذاری‌شده مانند خطای 1 از 2 نشان می‌دهد.
- با کلید E می‌توان میان پیام‌های فعال جابه‌جا شد.
- روشن بودن LD2 و LD1 برای بررسی اولیه تغذیه ورودی و مدار 24 ولت کنترل شود.
- تعویض برد فقط پس از آزمایش منبع تغذیه، موتور، انکودر، کابل‌ها و تجهیزات جانبی انجام شود.
- در صورت بروز خطایی که ایمنی افراد را تهدید می‌کند، سامانه باید تا رفع ایراد توسط متخصص از سرویس خارج شود.
دانلود راهنما و مدارک فنی Record
کاربرد، انتخاب و سفارش مدار فرمان STA20
کاربردهای اصلی
مدل‌ها و پیکربندی‌های مرتبط
Record System 20 در پیکربندی‌های استاندارد، DUO، RED و با واحدهای محرک متفاوت عرضه شده است. مدار فرمان موردنیاز هر اپراتور باید براساس مدل دقیق، شماره فنی و تجهیزات نصب‌شده انتخاب شود.
استفاده مشترک از نام System 20 در چند اپراتور به معنی قابل‌جایگزین بودن بدون بررسی تمام نسخه‌های مدار فرمان نیست. به‌خصوص در مدل‌های مسیر فرار، redundant یا پیکربندی‌های دارای باتری و تجهیزات ایمنی ویژه، تأیید فنی ضروری است.
مقایسه روش‌های تعمیر و جایگزینی
| معیار | STG 20 UNI سازگار | تعمیر برد موجود | کنترلر یونیورسال |
|---|---|---|---|
| هماهنگی با سوکت‌ها | پس از تأیید شماره و نسخه، هماهنگی ساختاری بیشتری دارد | اتصالات اصلی حفظ می‌شوند | ممکن است نیازمند تغییر سیم‌کشی و رابط‌ها باشد |
| ارتباط BDE-D و CAN | طبق معماری System 20 | در صورت تعمیر کامل قابل حفظ است | وابسته به قابلیت‌های کنترلر جایگزین |
| نیاز به برنامه‌ریزی | کالیبراسیون و تنظیم متناسب با پروژه لازم است | به نوع تعمیر و حفظ حافظه بستگی دارد | تنظیم کامل سامانه جایگزین لازم است |
| حفظ معماری اصلی | بله، در صورت تطبیق کامل نسخه | بله، در صورت تعمیر اصولی | خیر؛ معماری کنترل تغییر می‌کند |
| انتخاب مناسب | زمانی که برد سازگار و سالم قابل تأمین باشد | زمانی که آسیب قابل تعمیر و قطعات اصلی سالم باشند | زمانی که بازطراحی کامل سامانه از نظر فنی توجیه داشته باشد |
عوامل مؤثر بر قیمت
نکات ضروری پیش از سفارش
- تصویر واضح برچسب مدار فرمان و شماره فنی ارسال شود.
- عکس کامل سوکت‌ها و چیدمان اتصالات برد قبلی تهیه شود.
- مدل موتور، انکودر و منبع تغذیه مشخص شود.
- وجود BDE-D، قفل، ترمز، باتری و سنسور CAN اعلام شود.
- شماره و متن خطای BDE-D پیش از ریست ثبت شود.
- برد جدید قبل از نصب نهایی از نظر نسخه، برنامه‌ریزی و سازگاری بررسی شود.
لینک‌های مرتبط در پرنیان در
سؤالات متداول مدار فرمان Record STA20
مدار فرمان رکورد STA20 چیست؟
مدار فرمان STG 20 UNI بخش مرکزی کنترل در سامانه Record System 20 است و فرمان موتور، انکودر، سنسورها، قفل، ترمز، پنل BDE-D و تجهیزات جانبی اپراتور STA 20 را مدیریت می‌کند.
نام و شماره فنی برد اصلی Record STA20 چیست؟
نام رسمی ماژول Control module STG 20 UNI و شماره فنی درج‌شده در سند رسمی Record برابر 102-020810206 است. شماره فنی باید پیش از سفارش با برچسب برد موجود تطبیق داده شود.
تغذیه مدار فرمان STG 20 UNI چگونه تأمین می‌شود؟
ماژول STG 20 UNI همراه منبع تغذیه NET 20 UNI با شماره 102-020814364 در سامانه‌ای با ورودی 100 تا 240 ولت AC و فرکانس 50 یا 60 هرتز کار می‌کند؛ توان نامی مجموعه در سند فنی 90 وات اعلام شده است.
سوکت‌های اصلی مدار فرمان STA20 کدام‌اند؟
اتصالات اصلی شامل J1 برای BDE-D، J4 برای قفل VRR، J5 برای ترمز موتور، J6 برای واحد محرک ATE، J9 برای NET 20 UNI، J10 و J19 برای باتری و برد مکمل، J11 برای CAN سنسورها و J13 برای انکودر موتور است.
پنل BDE-D چه ارتباطی با مدار فرمان STA20 دارد؟
BDE-D پنل الکترونیکی انتخاب وضعیت و نمایش خطاست که حالت‌های اتوماتیک، دائم‌باز، یک‌طرفه، قفل و عرض بازشوی کاهش‌یافته را کنترل می‌کند و پیام‌های وضعیت و خطا را به‌صورت متن و نماد نشان می‌دهد.
کلید MFT روی مدار فرمان STG 20 UNI چه کاربردی دارد؟
کلید MFT برای آزمون و راه‌اندازی فنی استفاده می‌شود؛ از جمله یک پالس برای فرمان بازشدن، دو پالس برای کالیبراسیون ELS، سه پالس برای کالیبراسیون پارامترهای درب و چهار پالس برای ورود به سطح برنامه‌ریزی.
مدار فرمان Record STA20 چگونه ریست می‌شود؟
برای ریست نرم‌افزاری از روش تعیین‌شده در BDE-D یا دکمه مخفی BDE-M استفاده می‌شود. در BDE-M نگه‌داشتن دکمه حدود 5 ثانیه کنترلر را با حفظ تنظیمات ذخیره‌شده بازراه‌اندازی می‌کند.
بعد از ریست مدار فرمان چه اتفاقی می‌افتد؟
پس از ریست، اولین حرکت درب با سرعت کاهش‌یافته انجام می‌شود. اگر پیام خطا باقی بماند، شماره و متن خطا باید ثبت و برای عیب‌یابی به تکنسین مجاز اعلام شود.
آیا نصب مدار فرمان STA20 توسط افراد غیرمتخصص امکان‌پذیر است؟
خیر. قطع کامل برق، رعایت حفاظت در برابر برق‌گرفتگی و الکتریسیته ساکن، بررسی ارت، اتصال صحیح سوکت‌ها، کالیبراسیون و آزمون تجهیزات ایمنی باید توسط تکنسین آموزش‌دیده انجام شود.
آیا این مدار فرمان با تمام مدل‌های System 20 سازگار است؟
راهنمای System 20 برای STA، TSA، Thermcord و Safecord در سری‌های 20، 21 و 22 کاربرد دارد، اما سازگاری خود برد جایگزین باید بر اساس شماره فنی، نسخه سخت‌افزار، نرم‌افزار و چیدمان اتصالات بررسی شود.
برای سفارش مدار فرمان رکورد چه اطلاعاتی باید ارسال شود؟
تصویر واضح برچسب STG، شماره فنی، نسخه برد، تصویر سوکت‌ها، مدل اپراتور، نوع موتور و انکودر، وجود BDE-D، قفل و باتری و متن خطای نمایش‌داده‌شده باید ارسال شود.
راهنمای Record STA20 را از کجا دانلود کنیم؟
در بخش دانلود همین صفحه، لینک مستقیم راهنمای کاربری Record System 20 نسخه V2.7، دیتاشیت مدار فرمان STG 20 UNI و راهنمای سریع System 20 قرار داده شده است.
جمع‌بندی
STG 20 UNI مدار فرمان تخصصی پلتفرم Record System 20 است و هماهنگی موتور، انکودر، سنسورها، پنل وضعیت و تجهیزات جانبی اپراتور STA20 را بر عهده دارد. برای تعویض مطمئن، تشخیص خرابی برد به‌تنهایی کافی نیست و سلامت منبع تغذیه، موتور، کابل‌ها و تجهیزات ایمنی نیز باید بررسی شود. تطبیق شماره فنی و انجام کالیبراسیون پس از نصب، دو مرحله اصلی در سفارش و راه‌اندازی صحیح این قطعه هستند.
برای بررسی شماره فنی، سازگاری برد، عیب‌یابی مدار فرمان و دریافت اطلاعات موجودی، تصویر برچسب برد و اتصالات اپراتور را برای کارشناسان پرنیان در ارسال کنید.
