اپراتور درب اتوماتیک کشویی RECORD سوئیس مدل STA 20
درب اتوماتیک رکورد سوئیس مدل STA 20 و خانواده System 20

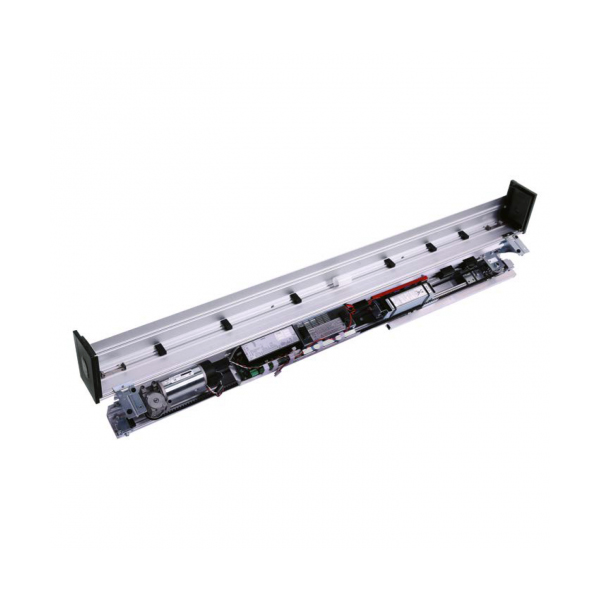

اپراتور Record STA 20 یک سیستم خطی برای دربهای اتوماتیک کشویی یکلنگه و دولنگه است که برای تردد روزمره تا ورودیهای حرفهای و پرتردد طراحی شده است. معماری ماژولار، حرکت کمصدا، امکان اتصال به تجهیزات هوشمند ساختمان، پشتیبانی از نسخههای مسیر فرار و تنوع روش نصب، این پلتفرم را برای پروژههای تجاری، اداری، درمانی، هتل، فروشگاهی و حملونقل مناسب میکند.
معرفی فنی Record System 20
System 20 پلتفرم کلاسیک درب کشویی Record است که با هدف ترکیب عملکرد پایدار، طراحی معماری ساده و امکان پیکربندی برای الگوهای مختلف تردد توسعه یافته است. کنترل هوشمند سیستم میتواند حرکت درب را با وضعیت ترافیک، مقاومتهای خارجی و فرمان تجهیزات جانبی هماهنگ کند. در پروژههای واقعی، عملکرد نهایی فقط به اپراتور وابسته نیست و وزن شیشه، تراز ریل، کیفیت فریم، سنسورهای ایمنی و تنظیم صحیح پارامترها نقش مستقیم دارند.
تحلیل عمیق ساختار مکانیکی و الکترونیکی

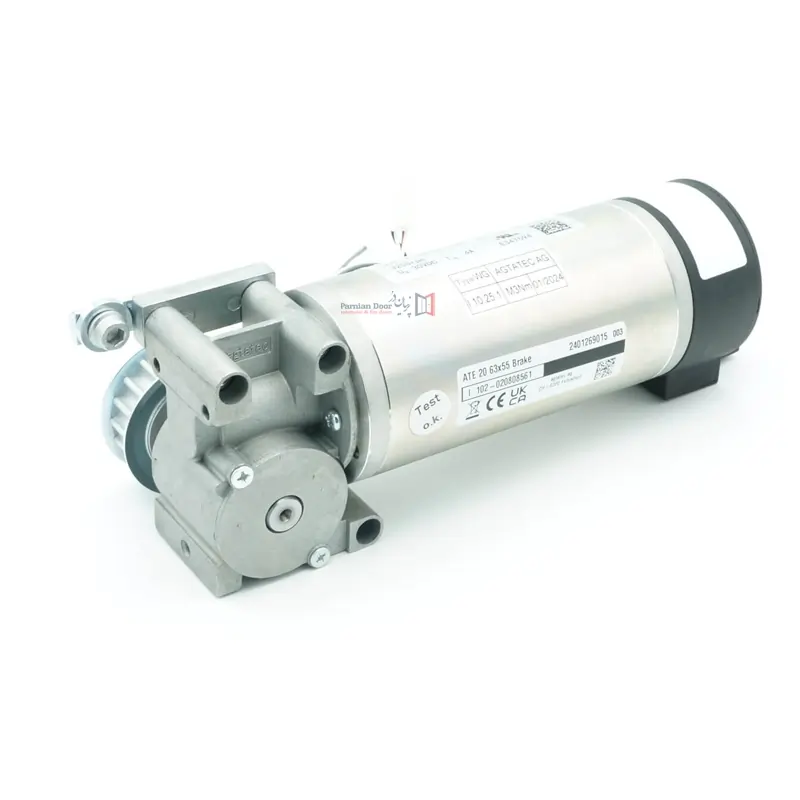

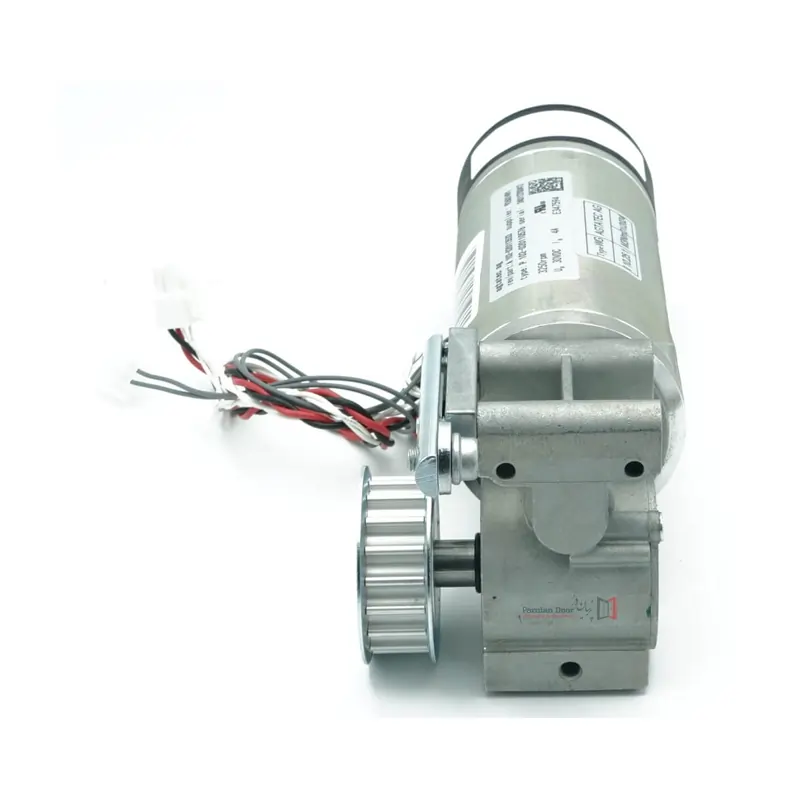

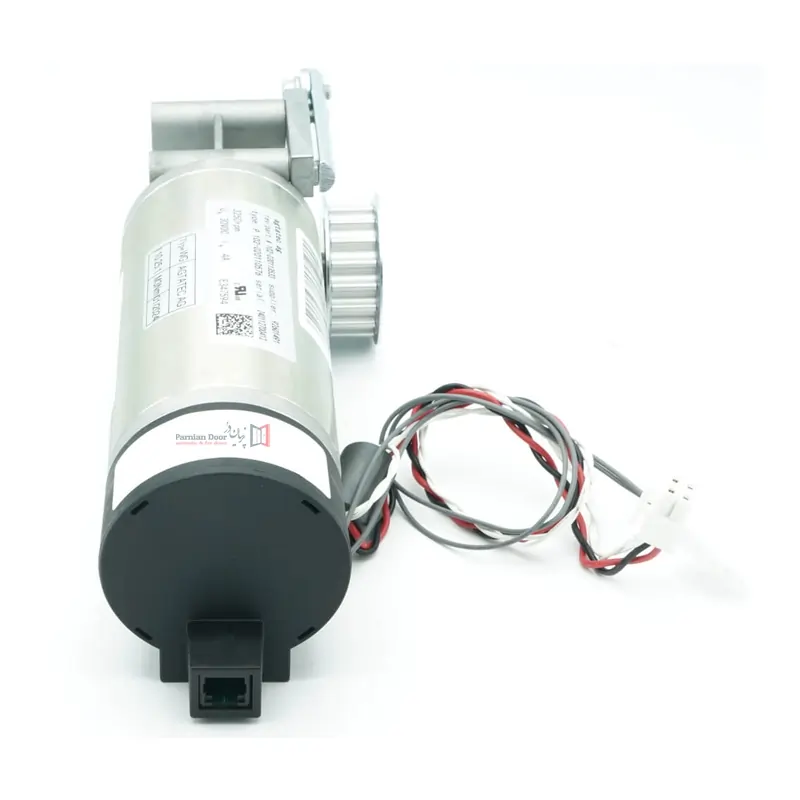

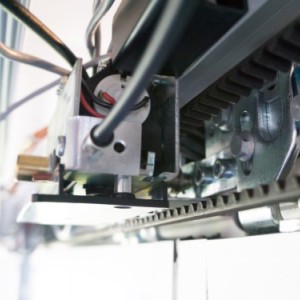

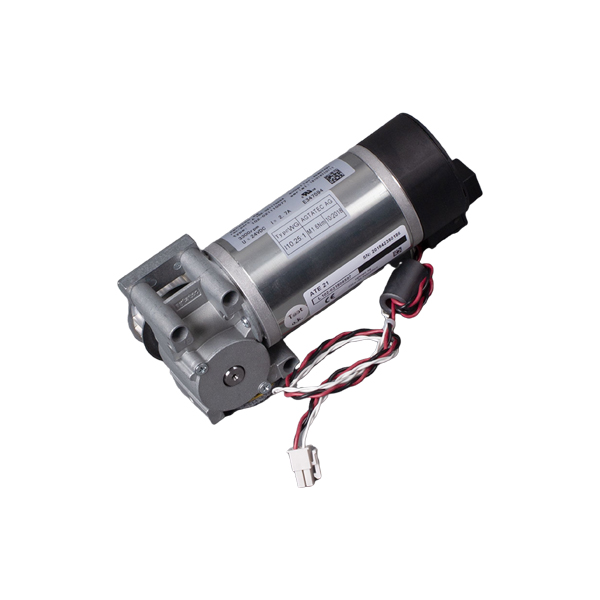

موتور، گیربکس و انتقال نیرو
موتور الکتریکی از طریق گیربکس و تسمه دندانهدار نیروی حرکت را به هنگرها منتقل میکند. انتخاب کلاس موتور و تنظیم شتاب باید براساس جرم واقعی لنگهها، اصطکاک مجموعه و تعداد سیکل روزانه انجام شود.

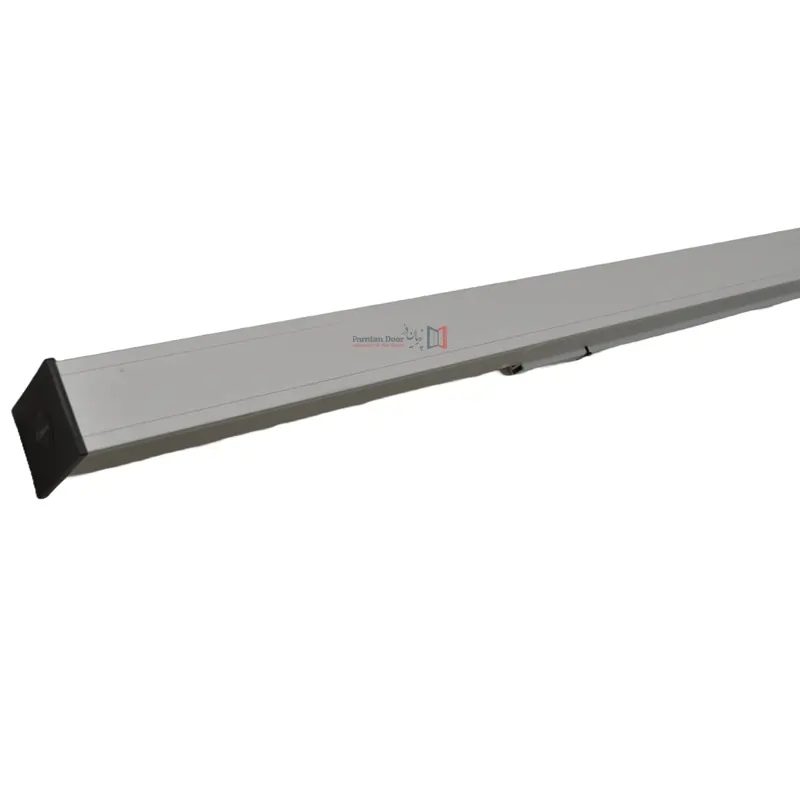

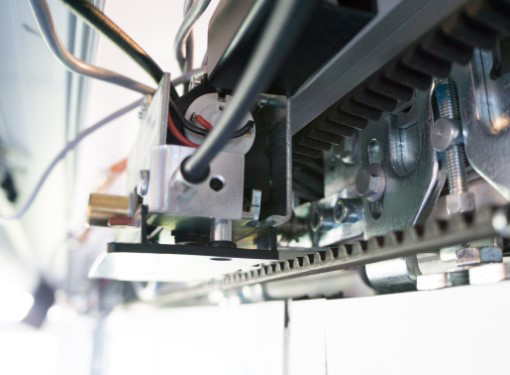

ریل، هنگر و چرخها
ریل آلومینیومی و مجموعه هنگر مسیر خطی حرکت را تشکیل میدهند. تراز دقیق ریل، تنظیم ارتفاع لنگه و کنترل فرسایش چرخها برای کاهش صدا و جلوگیری از بار اضافی روی موتور ضروری است.

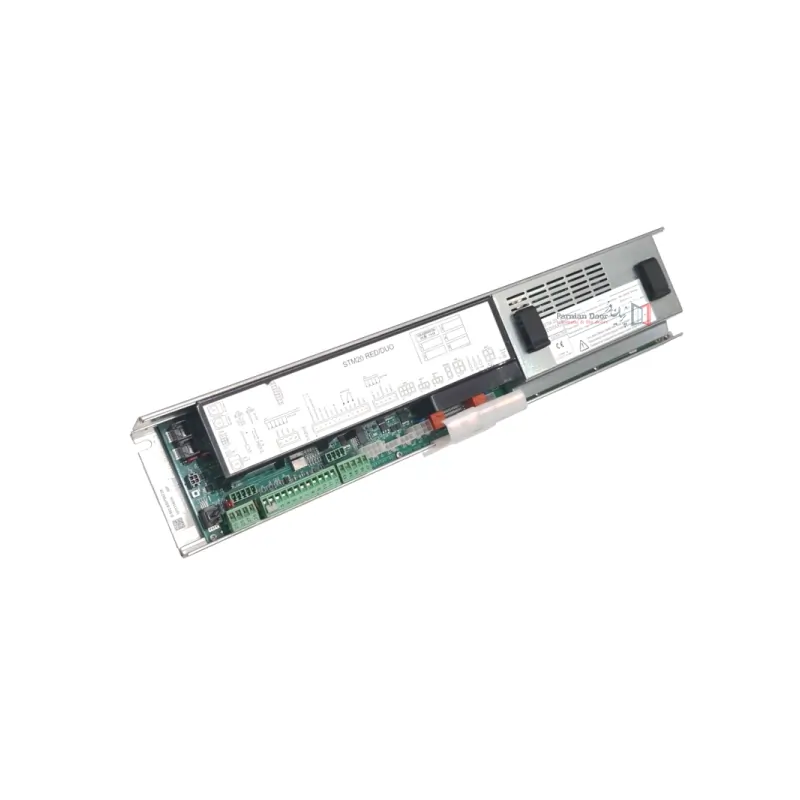

کنترلر میکروپروسسوری
کنترلر وظیفه مدیریت سرعت، شتاب، ترمز، زمان بازماندن، قفل، ورودی سنسورها و وضعیت خطا را بر عهده دارد. تنظیمات باید پس از اجرای سیکل یادگیری و براساس ارزیابی ایمنی انجام شود.
سنسورهای فعالسازی و ایمنی
رادار فعالسازی فرمان بازشدن را صادر میکند و سنسورهای حضور یا پرده ایمنی از بستهشدن درب روی عابر جلوگیری میکنند. جانمایی و محدوده تشخیص باید مطابق EN 16005 تست شود.
قفل و باتری پشتیبان
قفل الکترومکانیکی برای کنترل دسترسی و باتری یا UPS برای عملکرد تعریفشده هنگام قطع برق بهکار میروند. منطق عملکرد در حالت قطع برق باید با کاربری ساختمان و الزامات مسیر خروج هماهنگ باشد.
کلید تعیین وضعیت
حالتهای متداول شامل خودکار دوطرفه، یکطرفه، دائمباز، قفل، نیمهباز و دستی است. دسترسی کاربران به تنظیمات حساس باید محدود و وضعیت انتخابشده برای بهرهبردار قابل تشخیص باشد.
پروفیل، شیشه و آزادی طراحی معماری
پلتفرم System 20 با پروفیل ۲۰ میلیمتری برای شیشه تکجداره ۱۰ میلیمتر، پروفیل ۳۲ میلیمتری برای شیشه عایق ۲۴ میلیمتر و برخی پروفیلهای ثالث تا عمق ۶۵ میلیمتر سازگار است. این تنوع اجازه میدهد سیستم در نماهای شیشهای سبک، ورودیهای عایقتر و پروژههای بازسازی اجرا شود. انتخاب ضخامت و نوع شیشه باید براساس ابعاد، وزن، بار باد، ایمنی شکست و مقررات ساختمان انجام گیرد.
روشهای نصب و الزامات زیرسازی
- نصب روی دیوار: اپراتور روی سازه باربر بالای دهانه نصب میشود و دسترسی سرویس باید حفظ شود.
- ادغام در گذرگاه: اپراتور و فریم بهصورت یک مجموعه معماری در ورودی طراحی میشوند.
- نصب مخفی سقفی: کاور در سقف کاذب پنهان میشود؛ دریچه سرویس، تهویه و امکان بازکردن کاور الزامی است.
- بازسازی: پیش از جایگزینی اپراتور قدیمی، ظرفیت زیرسازی، وضعیت فریم، وزن شیشه و سازگاری سنسورها بررسی میشود.
جدول مشخصات فنی Record STA 20
| پارامتر | مقدار یا محدوده | توضیح مهندسی |
|---|---|---|
| نوع سیستم | درب اتوماتیک کشویی خطی | قابل پیکربندی بهصورت یکلنگه یا دولنگه |
| عرض بازشوی مفید | ۸۰۰ تا ۳۰۰۰ میلیمتر | حد نهایی به نوع درب، شیشه و روش نصب وابسته است |
| ارتفاع عبور مفید | تا ۳۰۰۰ میلیمتر | نیازمند کنترل وزن، خمش و بار باد |
| وزن مجموع لنگهها | تا ۳۰۰ کیلوگرم در برخی پیکربندیهای System 20 | ظرفیت دقیق باید از دیتاشیت پیکربندی سفارش استخراج شود |
| سرعت باز و بسته شدن | تا ۱.۴ متر بر ثانیه برای مجموع دو لنگه | سرعت اجرایی تابع ایمنی، جرم و تنظیمات پروژه است |
| عمق پروفیل شیشه تکجداره | ۲۰ میلیمتر | برای شیشه ۱۰ میلیمتر |
| عمق پروفیل شیشه عایق | ۳۲ میلیمتر | برای شیشه دوجداره ۲۴ میلیمتر |
| پروفیل ثالث | تا عمق ۶۵ میلیمتر | نیازمند بررسی سازگاری و اتصالات |
| دمای محیط | ۱۵- تا ۵۰+ درجه سانتیگراد | تهویه کاور و تابش مستقیم باید بررسی شود |
| رطوبت محیط | تا ۸۵٪ رطوبت نسبی | بدون تشکیل میعان |
| استاندارد ایمنی | EN 16005 و DIN 18650 | مرتبط با ایمنی استفاده از دربهای خودکار |
| ایمنی عملکردی | EN 13849 | برای اجزای کنترلی مرتبط با ایمنی |
| مسیر فرار | نسخههای الکتریکی و مکانیکی | بسته به نسخه: AutSchR، CO48 یا Break-out |
| مقاومت در برابر سرقت | نسخههای RC2 و RC3 در خانواده محصول | نیازمند سفارش پیکربندی دارای گواهی مربوطه |
ایمنی، مسیر فرار و امنیت ورودی
خانواده System 20 برای پروژههایی که مسیر خروج اضطراری دارند، نسخههای اختصاصی ارائه میکند. مسیر فرار الکتریکی میتواند مطابق EN 16005 و DIN 18650/AutSchR طراحی شود و راهکارهای مکانیکی نیز شامل CO48 یا ساختار Break-out هستند. همچنین در خانواده دربهای کشویی Record، نسخههای دارای مقاومت تأییدشده RC2 و RC3 برای فضاهای نیازمند حفاظت بیشتر وجود دارد. این قابلیتها عمومی و خودکار نیستند و باید بهعنوان پیکربندی مشخص در سفارش فنی درج شوند.
یکپارچهسازی با BMS و تجهیزات جانبی
- اتصال به کارتخوان، کنترل تردد و سیستمهای احراز هویت
- دریافت فرمان از پوشباتن، ریموت و کلیدهای بدون تماس
- هماهنگی با اعلام حریق و سناریوی تخلیه اضطراری
- فرمان به پرده هوا یا تجهیزات ورودی از طریق رابط مناسب
- اتصال به مدیریت ساختمان با ماژول یا کنتاکتهای سازگار
- مدیریت قفل، وضعیت بازشو و حالت کاری از طریق کلید تعیین وضعیت
کاربردهای پیشنهادی
فرودگاه و حملونقل
مناسب ورودیهایی با تردد پیوسته، نیاز به حرکت روان و برنامه سرویس منظم.
فروشگاه و مرکز تجاری
مناسب دهانههای پرتردد با اتصال سنسورهای ایمنی و پرده هوا.
بیمارستان و مرکز درمانی
قابل استفاده در ورودیهای عمومی؛ برای فضاهای کلینروم یا هرمتیک باید مدل تخصصی انتخاب شود.
هتل و ساختمان اداری
ترکیب حرکت کمصدا، ظاهر معماری و امکان اتصال به کنترل دسترسی.
برج مسکونی لوکس
مناسب لابیهایی که کیفیت حرکت، سکوت و خدمات فنی اهمیت بالایی دارد.
مسیرهای خروج اضطراری
فقط با انتخاب نسخه مسیر فرار و طراحی مطابق ضوابط پروژه.
مدل قیمتگذاری بدون اعلام قیمت ثابت
قیمت اپراتور Record STA 20 باید پروژهای محاسبه شود. اعلام یک مبلغ ثابت بدون تعیین مشخصات فنی میتواند گمراهکننده باشد. عوامل اصلی عبارتاند از:
- مدل دقیق، نسل، سال تولید و اصالت قطعات
- یکلنگه یا دولنگه بودن و طول ریل مورد نیاز
- وزن، ابعاد و نوع شیشه یا پروفیل
- ارتفاع کاور و روش نصب روی دیوار یا داخل سقف
- نوع سنسور فعالسازی و سنسور ایمنی
- قفل الکترومکانیکی، باتری پشتیبان و کلید تعیین وضعیت
- نسخه مسیر فرار، Break-out یا سطح امنیت RC2/RC3
- ماژولهای BMS، کنترل تردد و پرده هوا
- هزینه حمل، زیرسازی، نصب، راهاندازی و آزمون ایمنی
- مدت گارانتی، موجودی قطعات و سطح خدمات پس از فروش
مقایسه Record STA 20 با اپراتور اقتصادی متداول
| شاخص | Record STA 20 | اپراتور اقتصادی متداول | اثر در پروژه |
|---|---|---|---|
| ظرفیت پیکربندی | پلتفرم ماژولار با گزینههای متعدد | معمولاً محدودتر | انعطاف بیشتر برای پروژههای خاص |
| مسیر فرار | نسخههای الکتریکی و مکانیکی اختصاصی | اغلب فاقد نسخه دارای گواهی | مهم برای ساختمانهای عمومی |
| پروفیل و شیشه | ۲۰، ۳۲ و برخی پروفیلهای ثالث | تنوع کمتر | آزادی معماری و عایقکاری بیشتر |
| یکپارچهسازی | مناسب اتصال به کنترل تردد و ساختمان هوشمند | ورودی و خروجی محدودتر | توسعهپذیری بهتر |
| عیبیابی و تنظیم | کنترل پیشرفته و تنظیمات پروژهای | تنظیمات پایه | کنترل دقیقتر حرکت و سرویس |
| هزینه اولیه | بالاتر | کمتر | باید همراه با چرخه عمر ارزیابی شود |
| تأمین قطعات | وابسته به شبکه تأمین تخصصی و واردات | ممکن است قطعات عمومیتر باشد | موجودی قطعات باید پیش از خرید بررسی شود |
| کاربری مناسب | پروژه حرفهای و پرتردد | پروژه سبک تا متوسط | انتخاب باید براساس تردد واقعی باشد |
تفاوت STA 20 و STA 21
عنوان STA 20 و STA 21 در بازار ممکن است برای نسلها یا پیکربندیهای متفاوت خانواده اپراتور کشویی Record استفاده شود. مشخصات این مدلها با کشور عرضه، سال ساخت، نوع کنترلر و نسخه فنی تغییر میکند؛ بنابراین مقایسه قطعی فقط باید با مشاهده پلاک دستگاه، شماره سریال و دیتاشیت همان اپراتور انجام شود. این صفحه از نظر مشخصات عددی بر اطلاعات رسمی Record System 20 / STA 20 تکیه دارد و مشخصات STA 21 را بدون دیتاشیت مستقل به STA 20 تعمیم نمیدهد.
راهنمای انتخاب و نصب
- عرض و ارتفاع واقعی دهانه و فضای کاور اندازهگیری شود.
- وزن هر لنگه با احتساب شیشه، فریم و یراق محاسبه شود.
- تعداد سیکل روزانه و ساعات اوج تردد برآورد شود.
- الزام مسیر فرار، اعلام حریق یا سطح امنیت مشخص شود.
- نوع سنسور فعالسازی و پوشش ایمنی براساس عرض دهانه انتخاب شود.
- زیرسازی باربر، تراز ریل و امکان دسترسی سرویس تأیید شود.
- پس از نصب، سیکل یادگیری، سرعت، نیروی بستهشدن و سنسورها تنظیم شوند.
- آزمون ایمنی و تحویل مستند به بهرهبردار انجام شود.
نگهداری و سرویس دورهای
فاصله سرویس به تردد، شرایط محیطی و الزامات بهرهبردار بستگی دارد. در سرویس باید تمیزی ریل، سلامت چرخها و هنگرها، کشش تسمه، عملکرد قفل و باتری، میدان تشخیص سنسورها، صدای گیربکس، وضعیت کابلها و کدهای خطا بررسی شود. هرگونه تغییر سرعت یا نیروی حرکتی باید همراه با آزمون ایمنی انجام گیرد.
پرسشهای متداول Record STA 20
اپراتور Record STA 20 برای چه نوع دربی مناسب است؟
برای دربهای کشویی خطی یکلنگه و دولنگه در ورودیهای تجاری، اداری، درمانی، هتل، حملونقل و ساختمانهای پرتردد مناسب است. انتخاب نهایی باید براساس وزن، ابعاد و الزامات ایمنی انجام شود.
حداکثر وزن قابل حرکت در Record System 20 چقدر است؟
سازنده برای پلتفرم System 20 در برخی پیکربندیها مجموع وزن لنگهها را تا ۳۰۰ کیلوگرم اعلام میکند. ظرفیت دقیق مدل سفارشی باید در دیتاشیت همان پیکربندی کنترل شود.
عرض و ارتفاع قابل اجرای STA 20 چقدر است؟
عرض بازشوی مفید ۸۰۰ تا ۳۰۰۰ میلیمتر و ارتفاع عبور تا ۳۰۰۰ میلیمتر اعلام شده است. حداکثر واقعی به نوع شیشه، پروفیل و روش نصب بستگی دارد.
سرعت درب رکورد STA 20 چقدر است؟
سرعت مجموع دو لنگه میتواند تا ۱.۴ متر بر ثانیه باشد. سرعت نهایی باید مطابق جرم درب و الزامات EN 16005 تنظیم شود.
آیا STA 20 به BMS و کنترل تردد متصل میشود؟
بله، با رابط مناسب میتوان آن را به کنترل تردد، کارتخوان، پوشباتن، اعلام حریق، پرده هوا و مدیریت ساختمان متصل کرد.
آیا Record STA 20 برای مسیر فرار مناسب است؟
نسخههای ویژه مسیر فرار الکتریکی و مکانیکی در خانواده System 20 وجود دارد. این قابلیت باید از ابتدا در مشخصات فنی سفارش لحاظ شود.
چه نوع شیشه و پروفیلی با STA 20 سازگار است؟
پروفیل ۲۰ میلیمتری برای شیشه ۱۰ میلیمتر، پروفیل ۳۲ میلیمتری برای شیشه عایق ۲۴ میلیمتر و برخی پروفیلهای ثالث تا عمق ۶۵ میلیمتر قابل استفادهاند.
روشهای نصب اپراتور Record STA 20 چیست؟
نصب روی دیوار، ادغام در گذرگاه و نصب مخفی داخل سقف از گزینههای اعلامشده برای این پلتفرم هستند.
تفاوت STA 20 و STA 21 چیست؟
این عناوین میتوانند به نسلها یا پیکربندیهای متفاوت اشاره کنند. برای تشخیص دقیق باید پلاک، شماره سریال و دیتاشیت همان دستگاه بررسی شود.
قیمت اپراتور رکورد STA 20 چگونه محاسبه میشود؟
مدل، طول ریل، تعداد و وزن لنگهها، شیشه، فریم، سنسور، قفل، باتری، کلید تعیین وضعیت، مسیر فرار، نصب و خدمات پس از فروش در قیمت اثر دارند.
سرویس دورهای STA 20 شامل چه مواردی است؟
کنترل ریل و هنگر، کشش تسمه، سنسورها، قفل، باتری، اتصالات، خطاهای کنترلر و آزمون ایمنی از موارد اصلی سرویس هستند.
آیا STA 20 در محیطهای گرم و سرد قابل استفاده است؟
دامنه دمای اعلامشده منفی ۱۵ تا مثبت ۵۰ درجه سانتیگراد و رطوبت نسبی تا ۸۵ درصد بدون میعان است.
درب اتوماتیک کشویی | درب اتوماتیک تلسکوپی | موتور و گیربکس درب اتوماتیک | سنسور درب اتوماتیک | کنترل تردد | قطعات یدکی درب اتوماتیک | اطلاعات فنی رکورد STA 20 | تعمیر و خدمات درب اتوماتیک
| مدل اپراتور | ُSTA 20 |
| نوع موتور | AGTA RECORD |

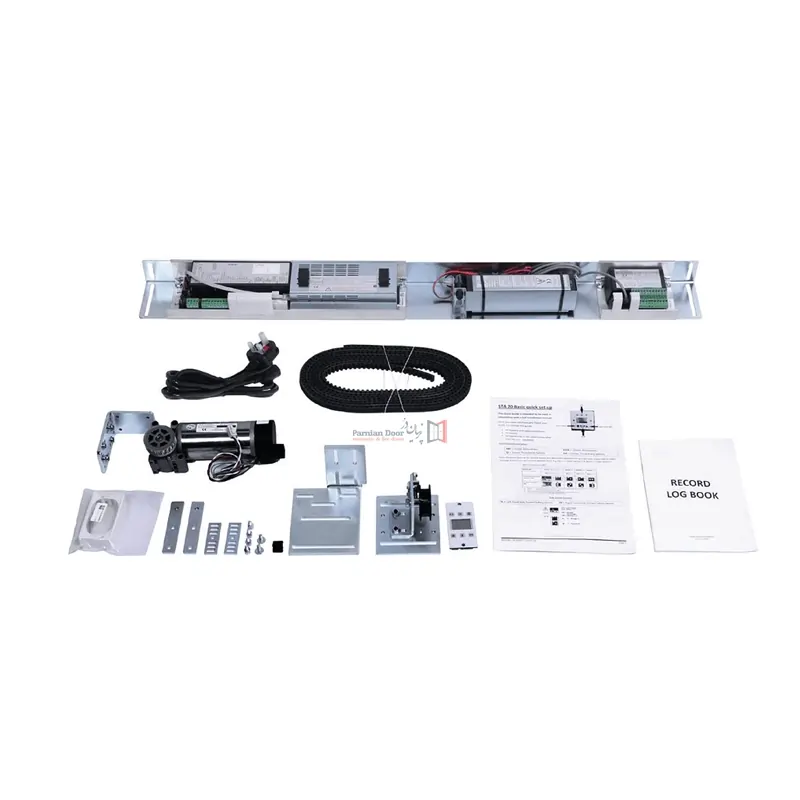

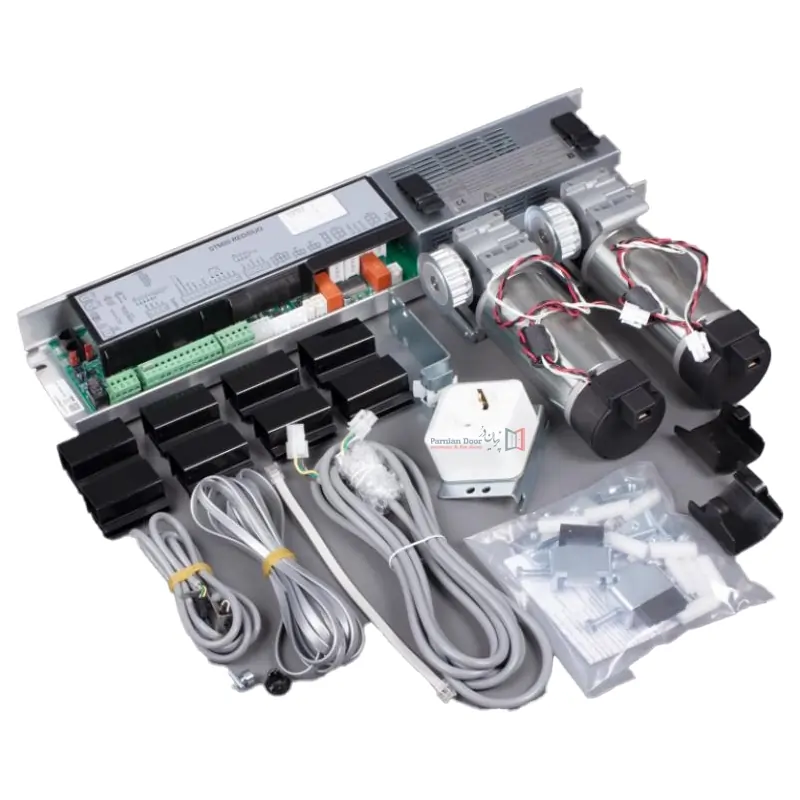

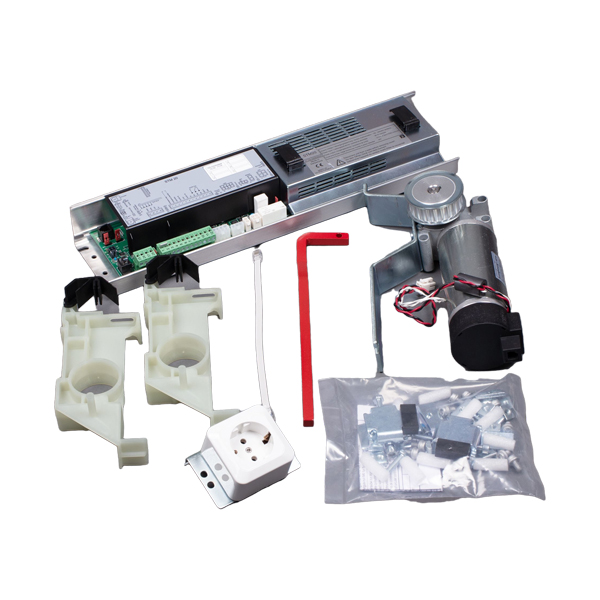

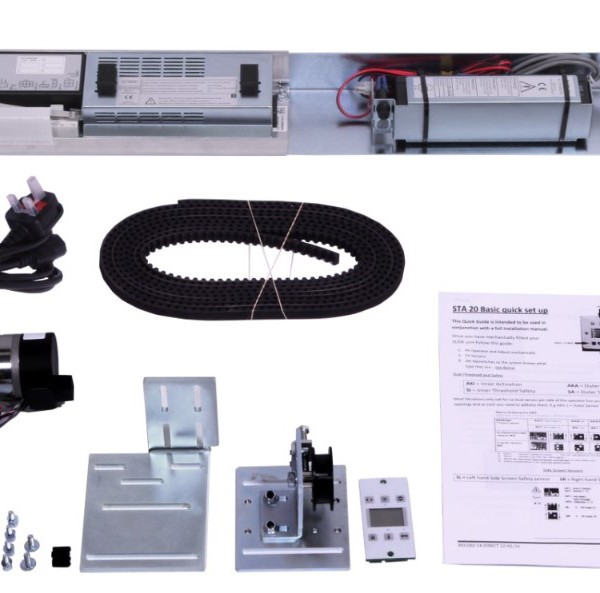

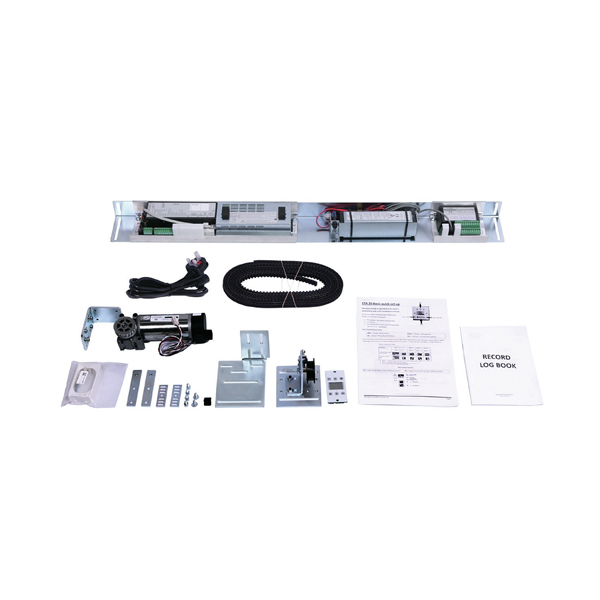

| قطعات اپراتور | شامل موتور، کنترل باکس، ریل و کاور، غلطک،دستک و دو عدد چشمی (رادار) |
| نوع رادار (چشمی) | دو عدد چشمی مدل RECORD |
| تحمل وزن | 120*2 و 150*1 |
| مقطع ریل | قابل تنظیم، ضد خش و ضد سایش |
| سیستم ضد برخورد | ANTI_CRASH RECORD |
| اتصال به سیستم های جانبی | اطفاء حریق، کنترل تردد، کارت خوان و کنترل مدیریت |
| دارای استاندارد های | record STA 20 is tested and fully compliant to European Standard DIN EN 16005 (durability and safety) Through ILAC (international laboratory accreditation cooperation) arrangement, this testing meets all NATA guidelines and hence meets the requirements of Australian Standard AS5007-2007. |
| نوع عیب یاب | میکروپروسسوری 32 بیتی به همراه سنسورهای SELF-LEARNING |
| کلید تعیین وضعیت | مرکز کنترل 6 حالته دارای LCD نمایش با قابلیت برنامه ریزی توسط کاربر و مشخص نمودن موقعیت درب بر روی صفحه دستگاه |
| تعداد حالت کلید تعیین وضعیت | 1-دوطرفه 2-یک طرفه 3-دائم باز 4-قفل 5-نیم بازشو 6_دستی |
| گارانتی کنترل باکس | 2 سال |
| گارانتی موتور و قطعات | 2 سال |
| خدمات پس از فروش | 10 سال |
| قفل کلید تعیین وضعیت | |
| قابلیت نصب پرده هوا بر روی کنترل باکس | |
| قابلیت نصب قفل الکترومکانیک | دارد به صورت رایگان بر روی اپراتور |
| قابلیت نصب باتری بک آپ یا یو پی اس | دارد به صورت رایگان بر روی اپراتور |
