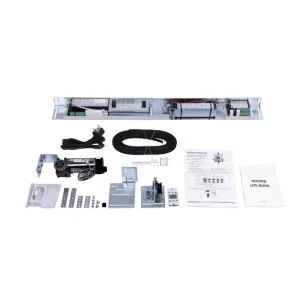

مشخصات فنی درب اتوماتیک کشویی رکورد سوئیس مدل STA 20
معرفی کوتاه
درب اتوماتیک رکورد STA 20 ساخت کشور سوئیس، ترکیبی از طراحی مهندسی، حرکت بی‌صدا و انعطاف‌پذیری در ابعاد است. این محصول برای ورودی‌های پرتردد مانند بیمارستان، هتل، مراکز تجاری و ساختمان‌های اداری انتخابی قابل اعتماد است زیرا هم از نظر ایمنی و استانداردها غنی است و هم در نگهداری هزینه منطقی دارد.
مشخصات کلیدی
- تحمل وزن هر لنگه تا ۲۰۰ کیلوگرم
- مناسب دهانه‌های ۸۰۰ تا ۳۰۰۰ میلیمتر عرض و تا ۳ متر ارتفاع
- موتور و کنترل ۳۲ بیتی با تنظیم خودکار و حرکت نرم
- پروفیل آلومینیوم برای شیشه ۱۰mm یا عایق ۲۴mm
- قابل اتصال به UPS، کارت‌خوان، قفل الکترومکانیکی
- مطابق استانداردهای EN 16005 و DIN 18650
بررسی فنی محصول
• ساختار و اجزای مکانیکی
ریل آلومینیومی با امکان انتخاب دو نوع پروفیل (۲۰mm برای شیشه ۱۰mm و ۳۲mm برای شیشه/پنل عایق ۲۴mm)، به همراه غلطک‌های یاتاقان‌دار و تسمه دندانه‌دار، باعث حرکت روان و کم‌صدا می‌شود. این ترکیب در درب‌های سنگین نیز پایداری مکانیکی ایجاد می‌کند.
• سیستم الکتریکی و کنترل
کنترل ۳۲بیتی با یادگیری خودکار رفتار درب، میزان فشار، سرعت و توقف نرم را تنظیم می‌کند. برق ورودی ۱۰۰ تا ۲۴۰ ولت AC با توان حدود ۹۰ وات است که مصرف پایین و سهولت نصب را به همراه دارد.
• ایمنی و استانداردها
تشخیص مانع، بازگشت خودکار و قابلیت قفل الکترومکانیکی، ایمنی کاربری را تضمین می‌کند. استانداردهای EN 16005 و DIN 18650 مربوط به ایمنی حرکت درب‌های اتوماتیک و حفاظت کاربر هستند.
• محدودیت‌ها و نکات نصب
حداکثر عرض بازشو ۳ متر است و برای دهانه‌های بزرگ‌تر باید مدل صنعتی یا قوی‌تر انتخاب شود. در محیط‌های مرطوب، رعایت اصول آب‌بندی و حفاظت الکتریکی ضروری است.
جدول مشخصات فنی
| مشخصه | مقدار |
|---|---|
| عرض بازشو | ۸۰۰ تا ۳۰۰۰ میلیمتر |
| ارتفاع عبور | تا ۳۰۰۰ میلیمتر |
| حداکثر وزن هر لنگه | تا ۲۰۰ کیلوگرم |
| توان مصرفی | ۹۰ وات |
| ولتاژ ورودی | ۱۰۰–۲۴۰V AC |
| دمای قابل استفاده | -۱۵°C تا +۵۰°C |
| نوع پروفیل | ۲۰mm و ۳۲mm |
| سرعت باز شدن | حداکثر ۰.۷ m/s |
کاربردهای محصول
- بیمارستان‌ها (نیاز به حرکت نرم، بی‌صدا و ایمنی بالا)
- هتل‌ها و ساختمان‌های لوکس (زیبایی و حرکت نرم)
- فروشگاه‌ها و مراکز خرید (تردد بالا + دوام)
- ادارات و ورودی ساختمان‌های عمومی (کاربری روزمره، دوام مطلوب)
- سالن‌های مجهز به سیستم کنترل دسترسی
معیارهای تعیین قیمت
- ابعاد دهانه و وزن لنگه‌ها
- نوع پروفیل و شیشه (سکوریت، لمینیت، عایق)
- تجهیزات ایمنی و جانبی (UPS، قفل، سنسورها)
- تردد پیش‌بینی‌شده و نوع کاربری
- هزینه نصب و سرویس دورهای
مقایسه با مدل‌های مشابه
| ویژگی | STA 20 | مدل سبک‌تر | مدل صنعتی |
|---|---|---|---|
| تحمل وزن | تا ۲۰۰kg | تا ۱۰۰kg | بیش از ۲۰۰kg |
| مناسب تردد | پر تردد | کم‌تردد | بسیار سنگین و صنعتی |
| نوع پروفیل | ۲۰/۳۲mm | محدود | ضخیم و مقاوم |
نمونه اجرای واقعی (مطالعه موردی)
مکان پروژه: بیمارستان (بیمارستان شرکت نفت سرهنگ سخایی)
نوع ورودی: ورودی اصلی بخش اورژانس
چالش: نیاز به باز و بسته شدن سریع، بدون ضربه و در فضای پرتردد. درب‌های قبلی باعث ایجاد صف و برخورد با افراد می‌شدند.
راه‌حل: استفاده از اپراتور رکورد STA 20 با پروفیل ۳۲ میلیمتر و شیشه سکوریت ۱۰ میل برای ایمنی بیشتر.
نتیجه: کاهش ۴۰٪ برخورد افراد با لنگه متحرک (طبق گزارش واحد HSE)، عملکرد بی‌صدا در زمان اوج تردد و افزایش سرعت عبور و مرور.
نکته مهم: تنظیم سرعت مکث و توقف نرم توسط کنترلر ۳۲ بیتی باعث کاهش استهلاک و کاهش خطای کارکرد شد.
سوالات متداول
- حداکثر وزن قابل تحمل چقدر است؟ تا ۲۰۰ کیلوگرم برای هر لنگه.
- آیا قابل استفاده برای شیشه عایق است؟ بله، با پروفیل ۳۲ میلیمتر.
- آیا مناسب مکانهای پرتردد است؟ بله، مخصوص تردد زیاد طراحی شده است.
- آیا امکان اتصال به UPS وجود دارد؟ بله، برای عملکرد اضطراری کاربرد دارد.
- سرعت باز شدن چقدر است؟ تا ۰.۷ متر بر ثانیه.
- استاندارد ایمنی چیست؟ مطابق با EN 16005 و DIN 18650.
- آیا سرویس دورهای لازم است؟ بله، برای حفظ نرمی حرکت و کاهش استهلاک.
- حداکثر عرض قابل نصب چقدر است؟ تا ۳۰۰۰ میلیمتر (۳ متر).
- آیا امکان قفل الکترومکانیکی وجود دارد؟ بله، قابلیت اتصال به قفل دارد.
- آیا می‌توان از سیستم در نمای شیشهای استفاده کرد؟ بله، مناسب استفاده با شیشههای سکوریت و لمینیت.
