درب اتوماتیک شیشه ای اریکا ERREKA اسپانیا مدل Ertain4
اپراتور کشویی ERREKA ERTAIN 4 برای ورودیهای پرتردد

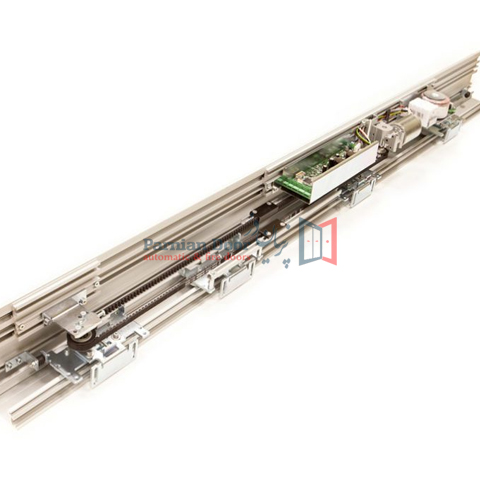

ERREKA ERTAIN 4 یک اپراتور درب اتوماتیک کشویی ساخت اسپانیا است که برای کاربری پرتردد طراحی شده است. ساختار ماژولار، موتور گیربکس Dunker، کنترل دقیق موقعیت درب و هنگرهای سهچرخ از ویژگیهای مهم این سیستم هستند.

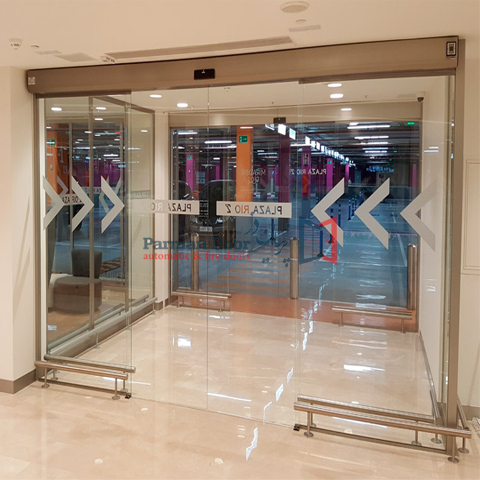

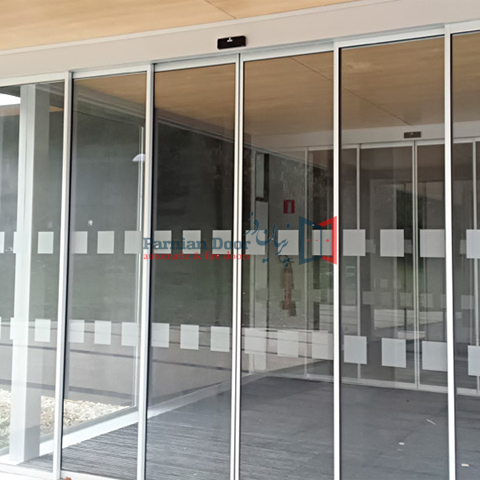

این اپراتور در پیکربندی تکلنگه و دولنگه قابل استفاده است و بسته به طراحی پروژه میتواند برای ورودی فروشگاهها، دفاتر، داروخانهها، رستورانها و ساختمانهای پرتردد انتخاب شود. ابعاد نهایی درب، وزن شیشه و فریم و تجهیزات جانبی باید پیش از انتخاب نهایی بررسی شوند.
مشخصات کلیدی ERREKA ERTAIN 4
بررسی فنی اپراتور ERTAIN 4
موتور گیربکس و کنترل حرکت
در مشخصات رسمی ERTAIN 4 استفاده از موتور گیربکس Dunker و تغذیه موتور 40 ولت DC ذکر شده است. کنترلر با منطق کنترل حلقه بسته PID برای کنترل دقیق حرکت طراحی شده و پارامترهایی مانند جریان و دمای موتور، وضعیت باتری، قفل و سنسورهای ایمنی را پایش میکند. مدل دقیق موتور نصبشده روی هر دستگاه باید از روی قطعه و پیکربندی واقعی همان اپراتور بررسی شود.
هنگر سهچرخ POM
هر کریر ERTAIN 4 از سه چرخ قابل تعویض POM با قطر 52 میلیمتر استفاده میکند. چرخ میانی با هدف کاهش احتمال خروج مجموعه از مسیر در اثر ضربه طراحی شده است. تنظیم صحیح هنگر، همراستایی لنگهها و وضعیت ریل برای دستیابی به حرکت نرم و کمصدا اهمیت دارد.
تسمه و ساختار ماژولار
در این اپراتور از تسمه دندانهدار نئوپرن با هسته فایبرگلاس استفاده شده است. ساختار ماژولار ERTAIN 4 امکان دسترسی بهتر به اجزای اصلی اپراتور را فراهم میکند و برای نصب، تنظیم و سرویس دورهای طراحی شده است.
عدد 870 میلیمتر در دیتاشیت ERREKA به طول مجموعه موتورایزیشن E4 870 مربوط است و ارتفاع کاور اپراتور نیست. بنابراین از درج «ارتفاع کاور 870 میلیمتر» در مشخصات محصول خودداری شده است.
جدول مشخصات فنی ERREKA ERTAIN 4
| مشخصه | تکلنگه | دولنگه |
|---|---|---|
| عرض عبور آزاد | 700 تا 3000 میلیمتر | 1000 تا 3000 میلیمتر |
| حداکثر وزن لنگه | 140 کیلوگرم | 100 + 100 کیلوگرم |
| عرض لنگه | 750 تا 3050 میلیمتر | 550 تا 1550 میلیمتر برای هر لنگه |
| حداکثر ارتفاع لنگه | تا 3000 میلیمتر؛ محدود به عرض و وزن لنگه | |
| سرعت بازشدن | 0.2 تا 0.8 متر بر ثانیه | 0.4 تا 1.6 متر بر ثانیه |
| سرعت بستهشدن | 0.1 تا 0.5 متر بر ثانیه | 0.2 تا 1 متر بر ثانیه |
| برق ورودی | 230V AC – 50/60Hz | |
| تغذیه موتور | 40V DC | |
| حداکثر مصرف اپراتور | 100 وات | |
| باتری | 24V Ni-Cd – 800mAh | |
| دمای کاری | 20- تا 50+ درجه سانتیگراد | |
| کلاس حفاظتی | IP20 | |
تکلنگه یا دولنگه؛ کدام پیکربندی مناسبتر است؟
ERTAIN 4 تکلنگه
برای دهانههایی که یک لنگه متحرک دارند قابل استفاده است؛ وزن لنگه تا 140 کیلوگرم و عرض عبور آزاد 700 تا 3000 میلیمتر در مشخصات رسمی ذکر شده است.
ERTAIN 4 دولنگه
برای ورودیهایی با دو لنگه متحرک متقارن مناسب است؛ حداکثر وزن هر لنگه 100 کیلوگرم و عرض عبور آزاد کل 1000 تا 3000 میلیمتر اعلام شده است.
کنترل، سنسورها و تجهیزات جانبی ERTAIN 4
ERREKA برای ERTAIN 4 سلکتور دیجیتال CAN مدل DIG SEL01 را برای تنظیمات و حالتهای کاری و سلکتور مکانیکی CAN مدل ROT SEL01 را معرفی کرده است. تعداد و نوع حالتهای فعال میتواند به تنظیمات کنترلر و پیکربندی نصب وابسته باشد؛ بنابراین در این صفحه عدد ثابت برای تعداد حالتها درج نشده است.
در بخش سنسورها، گزینههایی مانند RAD17 مادون قرمز، RAD12 ترکیبی مایکروویو و مادون قرمز، RAD9 مایکروویو و PUL06 بدون تماس در مستندات ERREKA معرفی شدهاند. انتخاب سنسور باید بر اساس هندسه ورودی، ترافیک، الزامات ایمنی و نحوه استفاده از درب انجام شود.
کاربردهای پیشنهادی ERREKA ERTAIN 4
انتخاب نهایی اپراتور باید با توجه به وزن واقعی لنگه، عرض و ارتفاع درب، نوع شیشه و فریم، تعداد تردد روزانه و الزامات ایمنی پروژه انجام شود.
عوامل مؤثر بر قیمت ERREKA ERTAIN 4
لینکهای مرتبط
سؤالات متداول ERREKA ERTAIN 4
| مدل | Ertain4 |
| نوع موتور | دانکر آلمان 55*63 |
| قطعات اپراتور | شامل موتور، کنترل باکس، ریل و کاور، غلطک،دستک و دو عدد چشمی (رادار) |
| نوع رادار | دو عدد رادار مدل ZEN و ZEN SAFE بلژیک BEA- یا رادار کمبو پرده ای |
| تحمل وزن | 100*2 و 140*1 |
| مقطع ریل | قابل تعویض |
| سیستم ضد برخورد | ANTI_CRASH Erreka |
| اتصال به سیستم های جانبی | اطفاء حریق، کنترل تردد، کارت خوان و کنترل مدیریت |
| دارای استاندارد های | TUV_CB_SQS ISO9001_IQNET ISO 9001_CE |
| نوع عیب یاب | میکروپروسسوری |
| کلید تعیین وضعیت | 5 حالته |
| تعداد حالت کلید تعیین وضعیت | 1-دوطرفه 2-یک طرفه 3-دائم باز 4-قفل 5-نیم بازشو |
| گارانتی کنترل باکس | 2 سال |
| گارانتی موتور و قطعات | 2 سال |
| خدمات پس از فروش | 10 سال |
| قابلیت نصب پرده هوا بر روی کنترل باکس | |
| قابلیت نصب قفل الکترومکانیک | |
| قابلیت نصب باتری بک آپ یا یو پی اس | |
| سرعت بازشدن درب | 0,2m/s - 0,7m/sec |
| سرعت بسته شدن درب | 0,1m/s - 0,5m/sec |
| دمای کاری | 20ºC+50ºC- |
| ولتاژ کاری | 220V AC |
| ارتفاع کاور نما | 870mm |
| میزان بازشو تک لنگه متحرک | 700-3000mm |
| میزان بازشو دو لنگه متحرک | 1000-3000mm |
| قابلیت نصب با فریم Thermal break | |
| قابلیت نصب با فریم آلومینیوم | |
| قابلیت نصب بدون قاب Frameless |
