درب ضد حریق شیشهای ۱۲۰ دقیقه با فریم فولادی
درب ضد حریق شیشهای ۱۲۰ دقیقه، یک سیستم ایمنی معماری متشکل از شیشه مقاوم در برابر حریق، پروفیل فولادی باریک، نوارهای منبسطشونده، یراقآلات دارای کلاس حریق و مکانیزم بستهشدن کنترلشده است. این درب برای جداسازی بخشهای حریق ساختمان طراحی میشود و ضمن حفظ دید و عبور نور، در صورت تطابق کامل مجموعه با گواهی آزمون، میتواند یکپارچگی حریق را تا ۱۲۰ دقیقه تأمین کند.
اطلاعات کلیدی درب ضد حریق تمامشیشهای
درب ضد حریق شیشهای ۱۲۰ دقیقه چیست؟
درب ضد حریق شیشهای برخلاف درب فولادی بسته، سطح وسیعی از شیشه مقاوم در برابر آتش دارد و برای پروژههایی استفاده میشود که علاوه بر جداسازی حریق، حفظ دید بصری، کنترل حرکت افراد و انتقال نور طبیعی نیز اهمیت دارد.
عملکرد حریق این محصول متعلق به یک قطعه منفرد نیست؛ بلکه حاصل عملکرد هماهنگ شیشه، فریم، گلسبید، نوار سرامیکی، دودبند، لولا، قفل، آرامبند، دستگیره و روش اتصال به دیوار است. تغییر هر کدام از این اجزا نسبت به نمونه آزمونشده میتواند اعتبار کلاس حریق را تحت تأثیر قرار دهد.
بررسی فنی سیستم درب ضد حریق شیشهای
طبقهبندی E، EW و EI
رتبهبندی دربهای ضد حریق ممکن است با حروف E، EW یا EI بیان شود. حرف E به حفظ یکپارچگی در برابر عبور شعله و گازهای داغ اشاره دارد. EW علاوه بر یکپارچگی، تابش حرارتی را نیز تا سطح تعریفشده محدود میکند و EI شامل معیار عایق حرارتی سطح غیرمواجه نیز میشود.
بنابراین E120 الزاماً معادل EI120 نیست. نوع رتبهبندی موردنیاز باید در مشخصات فنی پروژه، گزارش آتشنشانی یا نظر مشاور حریق تعیین شود.
شیشه مقاوم در برابر حریق
سیستمهای تمامشیشهای میتوانند از شیشه بوروسیلیکات یا شیشههای چندلایه دارای لایه واکنشپذیر در برابر حرارت استفاده کنند. ضخامت شیشه به برند، کلاس مقاومت، ابعاد پنل و گزارش آزمون وابسته است و نمیتوان فقط بر اساس ضخامت ظاهری، زمان مقاومت حریق را تعیین کرد.
در کاتالوگ مرجع، ضخامتهای ۸، ۱۰، ۱۱، ۱۲، ۱۳ و ۱۴ میلیمتر برای پیکربندیهای مختلف معرفی شدهاند. انتخاب هر ضخامت باید دقیقاً با نوع شیشه و گواهی سیستم هماهنگ شود.
پروفیل فولادی باریک
فریم و لنگه از پروفیلهای فولادی توخالی یا فرمدادهشده ساخته میشوند. طراحی باریک پروفیل باعث افزایش سطح شفاف میشود، اما در عین حال باید پایداری مکانیکی مجموعه را در زمان حریق حفظ کند.
در مقطع مرجع، عمق فریم حدود ۱۲۵ میلیمتر و عرض نمای پروفیل لنگه بسته به تیپ سیستم حدود ۸۵، ۱۰۰ یا ۱۲۰ میلیمتر نمایش داده شده است. این ابعاد نباید بدون تطبیق با نقشه ساخت محصول نهایی در سفارش قطعی ثبت شوند.
تثبیت شیشه در فریم
شیشه با گلسبید فولادی، نوار سرامیکی یا مواد نسوز تأییدشده داخل پروفیل مهار میشود. این لایهها امکان حرکت کنترلشده و انبساط حرارتی شیشه و فریم را فراهم کرده و از تماس مستقیم لبه شیشه با فلز جلوگیری میکنند.
دودبندی و نوار منبسطشونده
نوارهای دودبند و منبسطشونده در اطراف لنگه و فریم نصب میشوند. نوار منبسطشونده در دمای بالا افزایش حجم میدهد و شکافهای پیرامونی را محدود میکند. کارایی دودبندی به اندازه فاصله لنگه، تراز نصب، فشار آرامبند و وضعیت کف وابسته است.
لولا و ظرفیت وزنی
لولاهای بلبرینگی مخصوص دربهای ضد حریق و دودبند برای تحمل وزن بالای لنگه طراحی میشوند. در سیستم مرجع، لولای استاندارد برای وزن لنگه تا ۱۲۰ کیلوگرم معرفی شده است؛ بااینحال تعداد و نوع لولا باید با ابعاد و وزن واقعی شیشه و فریم تطبیق داده شود.
قفلشونده و بدون قفل
نسخه قفلشونده میتواند به قفل توکار و در صورت نیاز دستگیره خروج اضطراری مجهز شود. نسخه بدون قفل برای برخی مسیرهای پرتردد طراحی میشود و معمولاً از دستگیره D شکل و قفل باریک متناسب با پروفیل استفاده میکند.
وضعیت قفلشدن یا بدون قفل بودن، جزئی از شرایط آزمون حریق است و نباید بدون بررسی گزارش آزمایش تغییر داده شود.
آرامبند دارای کلاس حریق
آرامبند وظیفه بازگرداندن لنگه به وضعیت بسته را بر عهده دارد. درب ضد حریق بازمانده نمیتواند مرز حریق را حفظ کند؛ بنابراین انتخاب، تنظیم و سرویس آرامبند بخشی از عملکرد ایمنی سیستم محسوب میشود.
دستگیره آنتیپنیک
در مسیرهای خروج، دستگیره افقی آنتیپنیک امکان آزادسازی درب با یک فشار را فراهم میکند. نوع دستگیره، قفل، عرض لنگه و جهت فرار باید مطابق ضوابط خروج اضطراری و گواهی درب انتخاب شوند.
جدول مشخصات فنی درب ضد حریق شیشهای ۱۲۰ دقیقه
| مشخصه | مقدار یا توضیح فنی |
|---|---|
| نوع محصول | درب لولایی ضد حریق تمامشیشهای با فریم فولادی |
| کلاس هدف | تا E120 یا کلاس تأییدشده در گواهی سفارش |
| ساختار | تکلنگه یا دولنگه، همراه با شیشه ثابت جانبی یا بالاسری |
| جنس فریم | پروفیل فولادی فرمدادهشده یا لولهای مطابق نمونه آزمون |
| نوع شیشه | بوروسیلیکات یا چندلایه مقاوم در برابر حریق |
| ضخامتهای مرجع شیشه | ۸، ۱۰، ۱۱، ۱۲، ۱۳ و ۱۴ میلیمتر براساس تیپ سیستم |
| حالت عملکرد | قفلشونده یا بدون قفل مطابق گواهی آزمون |
| لولا | بلبرینگی مخصوص درب ضد حریق و دودبند |
| ظرفیت مرجع لولا | تا ۱۲۰ کیلوگرم برای سیستم معرفیشده در کاتالوگ |
| قفل مرجع | قفل توکار Sashlock یا Deadlock متناسب با پروفیل |
| خروج اضطراری | قابل تجهیز به دستگیره آنتیپنیک تأییدشده |
| آرامبند | آرامبند ریلی یا بازویی دارای کلاس حریق |
| دودبندی | نوار دودبند و نوار منبسطشونده پیرامونی |
| رنگ فریم | پوشش پودری الکترواستاتیک براساس کد RAL منتخب |
| ابعاد | سفارشی در محدوده ابعاد تأییدشده گواهی آزمون |
| استاندارد | مطابق گواهی معتبر سیستم؛ مانند BS 476 Part 22 یا استاندارد متناظر |
پیکربندیهای قابل طراحی
کاربردهای درب ضد حریق شیشهای
الزامات مهندسی انتخاب و نصب
- کلاس حریق موردنیاز پروژه شامل E، EW یا EI مشخص شود.
- مدت مقاومت موردنیاز مانند ۶۰، ۹۰ یا ۱۲۰ دقیقه تعیین شود.
- عرض و ارتفاع خالص دهانه و جهت بازشو اندازهگیری شود.
- نوع دیوار شامل بتن، بلوک، آجر یا سازه خشک بررسی شود.
- تکلنگه یا دولنگه بودن و وجود پنل ثابت تعیین شود.
- نوع شیشه و ضخامت آن از گزارش آزمون انتخاب شود.
- قفل، دستگیره و آرامبند دارای کلاس حریق انتخاب شوند.
- نیاز به آنتیپنیک و جهت تخلیه اضطراری مشخص شود.
- فواصل پیرامونی و درز زیر درب طبق نقشه نصب کنترل شوند.
- فضای بین فریم و دیوار با مواد تأییدشده پر و آببندی شود.
- پس از نصب، بستهشدن کامل و عملکرد قفل آزمایش شود.
- پلاک شناسایی و مدارک فنی محصول در محل پروژه تحویل شوند.
مدل قیمتگذاری درب ضد حریق شیشهای
قیمت این محصول براساس طراحی و گواهی موردنیاز پروژه محاسبه میشود و ارائه یک قیمت ثابت بدون بررسی فنی معتبر نیست.
مقایسه انواع درب ضد حریق
| نوع درب | دید و نور | ساختار | کاربرد مناسب |
|---|---|---|---|
| تمامشیشهای ضد حریق | سطح دید بسیار زیاد | شیشه ضد حریق با فریم فولادی باریک | لابی، بیمارستان، دفتر، موزه و راهرو |

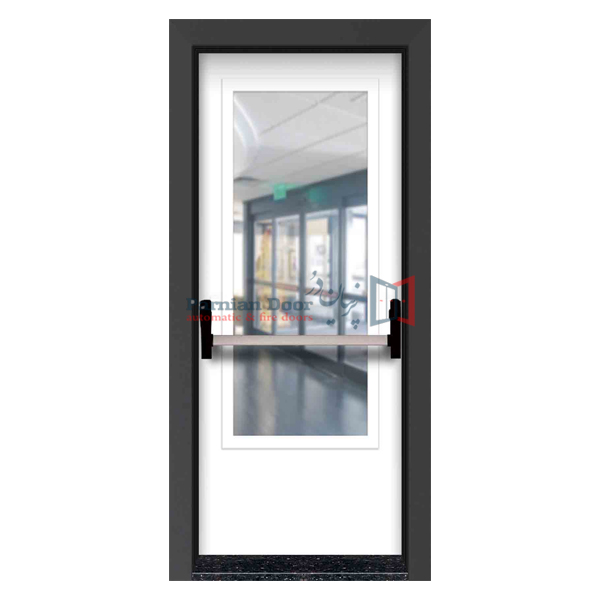

| فولادی با شیشه دید | دید محدود | لنگه فولادی با پنجره کوچک مقاوم حریق | موتورخانه، راهپله و فضای صنعتی |
| فولادی بدون شیشه | بدون دید | لنگه فولادی عایق یا غیرعایق | فضاهای خدماتی و صنعتی |
| پارتیشن شیشهای ثابت | دید کامل بدون مسیر عبور | شیشه مقاوم حریق در قاب ثابت | دیواره حریق و جداسازی بصری |
محدودیتها و نکات ایمنی
- شیشه سکوریت معمولی جایگزین شیشه دارای رتبه حریق نیست.
- ضخامت بیشتر شیشه لزوماً به معنی مقاومت حریق بیشتر نیست.
- تعویض قفل، لولا یا آرامبند با قطعه تأییدنشده مجاز نیست.
- سوراخکاری یا تغییر فریم در محل پروژه ممکن است گواهی را باطل کند.
- درب نباید با گوه یا مانع در حالت باز ثابت نگه داشته شود.
- آرامبند باید در تمام مدت بهرهبرداری فعال و تنظیم باشد.
- شکستگی، لبپریدگی یا حباب داخلی شیشه باید بررسی فنی شود.
- رنگ و پوشش فریم نباید مسیر نوارهای منبسطشونده را مسدود کند.
- حداکثر ابعاد باید از گواهی آزمون استخراج شود، نه از نقشه معماری.
