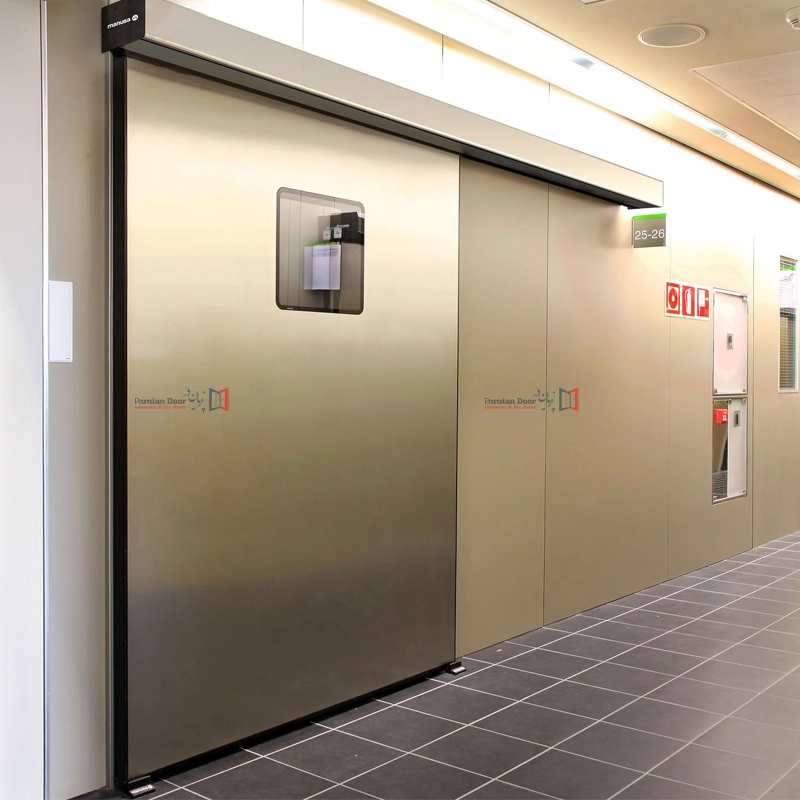

درب اتوماتیک سربی بیمارستانی با روکش استیل یک درب کشویی سنگین برای فضاهای دارای الزامات حفاظت پرتویی مانند رادیولوژی و CT است. سازه داخلی تقویتشده، لایه سربی محاسبهشده، روکش استیل قابل نظافت، امکان نصب شیشه سربی و انتخاب اپراتور تکموتوره یا دوموتوره بر اساس وزن واقعی لت از مهمترین ویژگیهای این سیستم هستند.
درب اتوماتیک سربی استیل چیست؟
ساختار فنی درب سربی بیمارستانی
| بخش | وظیفه | نکته اجرایی |
|---|---|---|
| سازه داخلی | تحمل وزن سرب، استیل، شیشه و یراق | محل هنگر، خمش لت و نقاط اتصال باید مهندسی شوند. |
| لایه سرب | کاهش عبور پرتو طبق طرح حفاظتی | ضخامت ثابت و عمومی ندارد. |
| روکش استیل | ایجاد سطح مقاوم و قابل نظافت | گرید، پرداخت و سازگاری با شوینده باید متناسب با پروژه انتخاب شود. |
| چهارچوب سربکوب | تکمیل پیوستگی حفاظ پرتویی | همپوشانی لت و چهارچوب باید مطابق طراحی حفاظتی کنترل شود. |
| شیشه سربی | ایجاد دید کنترلشده | معادل سرب، ابعاد، وزن و قاب باید محاسبه شوند. |
| اپراتور | حرکت کنترلشده لت سنگین | ظرفیت کل سیستم شامل موتور، ریل، هنگر و کنترلر باید با وزن واقعی تطبیق داده شود. |
سیستم تکموتوره یا دوموتوره؟
وزن سرب، سازه فلزی، روکش استیل و شیشه سربی میتواند وزن نهایی لت را به شکل قابلتوجهی افزایش دهد. به همین دلیل انتخاب سیستم حرکتی نباید صرفاً بر اساس عرض دهانه انجام شود. در بعضی پروژهها اپراتور تکموتوره ظرفیت کافی دارد و در پروژههای سنگینتر ممکن است سیستم دوموتوره مناسبتر باشد.
چه زمانی سیستم دوموتوره قابل بررسی است؟
- لت بسیار سنگین یا بلند
- استفاده از شیشه سربی بزرگ و سنگین
- تردد بالاتر در بخش تصویربرداری
- نیاز به حرکت نرمتر با شتاب و ترمز کنترلشده
- نیاز به حاشیه ظرفیت بیشتر برای سیستم حرکتی
| موضوع | تکموتوره | دوموتوره |
|---|---|---|
| کاربری | لت داخل محدوده ظرفیت اپراتور | لت سنگین، بلند یا پروژه خاص |
| تقسیم بار | بار حرکتی توسط یک موتور تأمین میشود. | بار حرکتی میان دو موتور هماهنگ تقسیم میشود. |
| کنترل | کنترلر استاندارد اپراتور | نیازمند کنترل هماهنگ دو موتور |
| سرویس | ساختار سادهتر | نیازمند تنظیم و عیبیابی تخصصیتر |
| هزینه | معمولاً کمتر | بیشتر و وابسته به تجهیزات سیستم |
نکات مهم انتخاب اپراتور
- دو موتور به معنی دو برابرشدن قطعی ظرفیت سیستم نیست.
- ریل، چرخ، هنگر، تسمه و نقاط اتصال باید برای وزن نهایی درب انتخاب شوند.
- کنترلر باید دو موتور را بدون اختلاف سرعت مدیریت کند.
- شتاب و ترمز باید متناسب با جرم بالای لت تنظیم شوند.
- سنسورهای ایمنی باید با سرعت و وزن واقعی سیستم هماهنگ باشند.
- سناریوی قطع برق، قفل، باتری و بازشدن اضطراری باید پیش از اجرا مشخص شود.
ضخامت سرب و پیوستگی حفاظت پرتویی
ضخامت سرب عدد ثابتی برای همه اتاقهای رادیولوژی نیست و باید بر اساس نوع دستگاه، انرژی، بار کاری، فاصلهها، کاربری فضاهای مجاور و گزارش محاسبات حفاظت پرتویی پروژه تعیین شود.
- همپوشانی مناسب سرب لت با چهارچوب
- ادامه مسیر حفاظ در اطراف بازشو
- قاب شیشه سربی بدون ایجاد شکست در مسیر حفاظت
- کنترل محل عبور کابلها و تجهیزات جانبی
- پایش پرتویی پس از نصب در صورت الزام پروژه
کاربردها و محدودیتها
| فضا | وضعیت | توضیح |
|---|---|---|
| رادیولوژی | مناسب | با طراحی حفاظت پرتویی اختصاصی |
| CT Scan | قابل استفاده | طبق محاسبات حفاظتی همان دستگاه و پروژه |
| MRI | نیازمند طراحی متفاوت | سرب معیار اصلی حفاظت MRI نیست. |
| رادیوتراپی | فقط با طراحی تخصصی | ممکن است به حفاظ و ساختار بسیار متفاوتی نیاز داشته باشد. |
| اتاق ایزوله | در صورت طراحی هوابندی مستقل | سرب و استیل بهتنهایی سیستم هرمتیک ایجاد نمیکنند. |
نکات اجرایی مهم در پروژههای درب سربی
انتخاب اپراتور تنها بر اساس عرض دهانه برای یک درب سربی کافی نیست. وزن سرب، استیل، سازه داخلی، شیشه دید و یراقآلات باید در محاسبه وزن نهایی لت در نظر گرفته شوند.
در پروژههای سنگین، حرکت نرم و کنترلشده اهمیت بیشتری از سرعت بالا دارد. تنظیم شتاب، ترمز، نیروی برگشت هنگام تشخیص مانع و سناریوی قطع برق باید متناسب با شرایط پروژه انجام شود.
در سیستمهای دوموتوره نیز هماهنگی کنترلر و سیستم انتقال نیرو اهمیت زیادی دارد؛ استفاده از دو موتور بدون کنترل مناسب یا ریل متناسب میتواند باعث اختلاف کشش و حرکت نامنظم شود.
عوامل مؤثر بر قیمت درب اتوماتیک سربی
قیمت ثابت متری برای این نوع درب دقیق نیست. مشخصات حفاظتی، وزن، نوع روکش، اپراتور و تجهیزات پروژه باید جداگانه بررسی شوند.
| عامل | اثر بر قیمت |
|---|---|
| مقدار یا معادل سرب | تغییر در وزن و میزان متریال حفاظتی |
| ابعاد درب | تأثیر مستقیم بر سازه، سرب، استیل و وزن لت |
| نوع استیل | وابسته به گرید، ضخامت و نوع پرداخت |
| شیشه سربی | افزایش هزینه و وزن لت |
| اپراتور | وابسته به ظرفیت، تکموتوره یا دوموتوره بودن سیستم |
| اینترلاک و کنترل | افزایش تجهیزات و برنامهریزی سیستم |
| حمل و نصب | وابسته به وزن، دسترسی و شرایط محل نصب |
سؤالات متداول درب اتوماتیک سربی بیمارستانی
برای انتخاب درب اتوماتیک سربی بیمارستانی چه اطلاعاتی باید بررسی شود؟
ضخامت سرب درب رادیولوژی چگونه تعیین میشود؟
آیا درب سربی برای اتاق MRI مناسب است؟
چه زمانی اپراتور دوموتوره برای درب سربی قابل بررسی است؟
آیا روکش استیل باعث هوابند شدن درب میشود؟
آیا امکان نصب شیشه سربی روی درب وجود دارد؟
آیا این درب برای اتاق رادیوتراپی مناسب است؟
چه تجهیزات کنترلی به درب سربی قابل اتصال هستند؟
قیمت درب اتوماتیک سربی بیمارستانی چگونه محاسبه میشود؟
پس از نصب درب سربی چه بررسیهایی ضروری است؟
صفحات مرتبط
مشاوره طراحی و اجرای درب اتوماتیک سربی بیمارستانی
ابعاد دهانه، نوع دستگاه تصویربرداری، مشخصات حفاظت پرتویی، ضخامت یا معادل سرب، وجود شیشه سربی و شرایط محل نصب را ارسال کنید تا ساختار درب و اپراتور مناسب پروژه بررسی شود.
