چشمی یا رادار فوتوسل اپتکس مدل Optex OA-Axis II

چشمی یا رادار فوتوسل اپتکس مدل Optex OA-Axis II

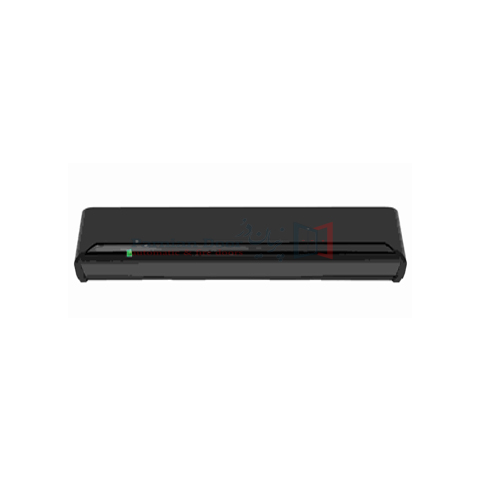

دو عدد چشمی تک کاره و دو کاره درب اتوماتیک اپتکس مدل OA-Axis II
کد کالا:
برند: رادار فوتوسل اپتکس ژاپن
21,000,000 تومان

OPTEX OA-AXIS II سنسور ترکیبی درب اتوماتیک کشویی از سری OA-AXIS اپتکس ژاپن است. این مدل فقط از فناوری Active Infrared Reflection استفاده می‌کند و با پنج ردیف تشخیص، ناحیه نزدیک آستانه و محدوده حرکت افراد برای فعال‌سازی درب را پوشش می‌دهد. ویژگی شاخص OA-AXIS II وجود دو خروجی رله Form C است که امکان جداسازی سیگنال‌های دو محدوده تشخیص را برای کنترلرهای سازگار فراهم می‌کند.

اطلاعات کلیدی OPTEX OA-AXIS II

تکنولوژی Active Infrared Reflection (AIR)
ردیف تشخیص 5 ردیف
خروجی 2 × Form C Relay
ارتفاع نصب 2 تا 3.5 متر
درجه حفاظت IP44
وزن 320 گرم
سنسور درب اتوماتیک OPTEX OA-AXIS II اپتکس ژاپن

OA-AXIS II مایکروویو نیست؛ سنسور AIR است

در بعضی توضیحات بازار، سنسورهای فعال‌سازی درب به‌صورت عمومی «رادار» نامیده می‌شوند؛ اما از نظر فنی OA-AXIS II مایکروویو نیست. OPTEX روش تشخیص این مدل را Active Infrared Reflection اعلام می‌کند.

این فناوری به سنسور اجازه می‌دهد Presence Detection نزدیک آستانه و Motion Detection برای فعال‌سازی درب را با یک آرایه پنج‌ردیفه انجام دهد.

ساختار پنج ردیف Detection

سه ردیف داخلی OPTEX این بخش را Safety Area معرفی می‌کند؛ زاویه عمقی ردیف‌های 1 تا 3 بین 6- تا 6+ درجه تنظیم می‌شود.
دو ردیف بیرونی برای Activation Area و تشخیص زودتر ترافیک نزدیک‌شونده؛ زاویه ردیف‌های 4 و 5 بین 26+ تا 44+ درجه است.
تنظیم مستقل زاویه Activation Area و Safety Area مستقل از یکدیگر قابل تنظیم است.
ردیف سوم مشترک در ساختار خروجی OA-AXIS II، ردیف سوم هم در محدوده خروجی 1 تا 3 و هم در محدوده خروجی 3 تا 5 قرار دارد.

مشخصات فنی رسمی OA-AXIS II

مشخصه مقدار
مدل OA-AXIS II
Detection Method Active Infrared Reflection
Mounting Height 2.0 تا 3.5 متر
زاویه ردیف‌های 1 تا 3 6- تا 6+ درجه
زاویه ردیف‌های 4 و 5 26+ تا 44+ درجه
Power Supply AC 12 تا 24VAC ±10%
Power Supply DC 12 تا 30VDC ±10%
Power Consumption کمتر از 4VA
Response Time کمتر از 0.3 ثانیه
Output Hold Time حدود 0.5 ثانیه
Operating Temperature 20- تا 55+ درجه سانتی‌گراد
IP Rate IP44
Weight 320 گرم
Cover Color نقره‌ای یا مشکی

دو خروجی رله OA-AXIS II

خروجی ردیف‌های مرتبط نوع و ظرفیت
Relay Output 1 ردیف‌های 1 تا 3 Form C Relay — حداکثر 50V / 0.3A برای بار مقاومتی
Relay Output 2 ردیف‌های 3 تا 5 Form C Relay — حداکثر 50V / 0.3A برای بار مقاومتی

ردیف سوم در هر دو بازه خروجی دیده می‌شود؛ سیم‌بندی نهایی باید مطابق Manual و ورودی‌های کنترل یونیت همان درب انجام شود.

OA-AXIS II یا OA-AXIS T؟

ویژگی OA-AXIS II OA-AXIS T
تکنولوژی Active Infrared Active Infrared
حداکثر ارتفاع نصب 3.5 متر 3.5 متر؛ برای EN 16005 محدودیت 3 متر در دیتای OPTEX ذکر شده است
Output Contacts 2 خروجی رله Activation Relay + Safety Opto Coupler
Test Input / Safety Output در جدول فعلی OPTEX ندارد دارد
Uni-Directional Mode در جدول فعلی OPTEX ندارد دارد
EN 16005 در صفحه فعلی OPTEX برای II به‌صورت صریح اعلام نشده؛ نیازمند بررسی پروژه صراحتاً EN16005 compliant معرفی شده است

نکته مهم درباره EN 16005 و DIN 18650

در صفحه قدیمی پرنیان برای OA-AXIS II عبارت «استاندارد EN 16005 و DIN 18650» درج شده است. اسناد تاریخی OA-AXIS نیز به DIN 18650 اشاره داشته‌اند، اما در صفحات فعلی OPTEX، OA-AXIS T به‌طور مشخص با عبارت EN16005 compliant معرفی می‌شود و برای OA-AXIS II چنین برچسب فعلی‌ای دیده نمی‌شود.

بنابراین برای پروژه‌ای که انطباق EN 16005 الزام قراردادی یا ایمنی است، نباید صرفاً بر اساس نام OA-AXIS II تصمیم گرفت؛ نوع کنترلر، ورودی Test/Safety و مدل سنسور باید با الزامات کل سیستم بررسی شود.

LED و عیب‌یابی اولیه

سبز Stand-by
قرمز چشمک‌زن تشخیص ردیف اول
قرمز ثابت تشخیص ردیف دوم
نارنجی تشخیص ردیف‌های سوم تا پنجم

محدوده تشخیص در ارتفاع‌های مختلف

OPTEX برای OA-AXIS I/II الگوی Detection Area را در ارتفاع‌های مختلف تا 3.5 متر منتشر کرده است. با افزایش ارتفاع نصب، عمق و عرض الگوی تشخیص نیز افزایش پیدا می‌کند؛ به همین دلیل تنظیم سنسور فقط با اتکا به ارتفاع کافی نیست و زاویه ردیف‌ها و شاترهای عرضی نیز باید متناسب با ورودی تنظیم شوند.

محدوده واقعی می‌تواند تحت تأثیر جنس و رنگ کف، شرایط نور، شکل جسم و سرعت حرکت قرار گیرد؛ تست عملی بعد از نصب ضروری است.

متعلقات رسمی قابل استفاده

RH-L Rain Cover
RH-01 Rain Cover
BB-01 Recessed Mount Bracket
Metal Bracket براکت نصب توکار
SMB-L Mounting Plate
Infrared Finder ابزار کمک به تنظیم دقیق ناحیه Active Infrared

متعلقات داخل بسته طبق دیتاشیت

کابل یک کابل 3 متری
Manual یک راهنمای عملکرد
پیچ نصب دو عدد Mounting Screw
Template یک Mounting Template
ابزار تنظیم یک Area Adjustment Tool

کاربردهای OA-AXIS II

درب اتوماتیک کشویی کاربرد اصلی سنسور در ورودی‌های Sliding Automatic Door.
فروشگاه و مرکز تجاری Detection Area بزرگ برای تشخیص ترافیک از زوایای مختلف.
هتل و ساختمان اداری ترکیب Activation و Presence Detection در یک سنسور.
ورودی‌های دارای کنترلر رله‌ای دو خروجی Form C برای کنترلرهایی که این ساختار ورودی را پشتیبانی می‌کنند.
تعویض OA-AXIS II موجود برای Replacement در سیستم‌های نصب‌شده، پس از تطبیق سیم‌بندی و ورودی کنترلر.

عوامل مؤثر بر قیمت و انتخاب

OA-AXIS II یا T الزام استاندارد و نوع ورودی Safety کنترلر می‌تواند انتخاب مدل را تغییر دهد.
رنگ بدنه نسخه مشکی یا نقره‌ای بر اساس نمای اپراتور و موجودی.
متعلقات نصب Rain Cover، براکت توکار یا Mounting Plate در صورت نیاز.
کنترل یونیت سازگاری دو خروجی رله با ورودی‌های برد باید بررسی شود.
ارتفاع نصب تا 3.5 متر قابل نصب است، اما الگوی Detection باید متناسب با ارتفاع تنظیم شود.
نصب و رگلاژ تنظیم زاویه، عرض Detection Area و تست عملی سنسور بخشی از اجرای صحیح سیستم است.

چک‌لیست قبل از سفارش

  • مدل اپراتور و کنترل یونیت مشخص شود.
  • ارتفاع نصب سنسور از کف اندازه‌گیری شود.
  • تغذیه AC یا DC موجود بررسی شود.
  • ورودی‌های رله‌ای کنترلر با دو خروجی Form C تطبیق داده شوند.
  • در پروژه‌های دارای الزام EN 16005، OA-AXIS T نیز حتماً مقایسه شود.
  • رنگ سنسور، مشکی یا نقره‌ای، مشخص شود.
  • نیاز به Rain Cover یا براکت توکار بررسی شود.
  • در Replacement، عکس سیم‌بندی و ترمینال‌های سنسور قبلی ارسال شود.

صفحات مرتبط و منبع فنی

سؤالات متداول OPTEX OA-AXIS II

آیا OPTEX OA-AXIS II برای درب اتوماتیک من مناسب است و قبل از سفارش چه چیزهایی باید بررسی شود؟

OA-AXIS II برای درب‌های اتوماتیک کشویی طراحی شده و با فناوری Active Infrared هم محدوده نزدیک آستانه و هم محدوده فعال‌سازی درب را پوشش می‌دهد. پیش از سفارش باید ارتفاع نصب، ولتاژ تغذیه، نوع ورودی‌های کنترل یونیت و نیاز پروژه به خروجی‌های رله‌ای بررسی شود. اگر پروژه الزام صریح EN 16005 دارد، باید توجه کرد که OPTEX در اطلاعات فعلی خود مدل OA-AXIS T را به‌صورت مشخص EN16005 compliant معرفی می‌کند؛ بنابراین سازگاری OA-AXIS II با الزامات همان پروژه باید جداگانه تأیید شود.

OA-AXIS II مایکروویو است یا مادون قرمز؟

OA-AXIS II سنسور مایکروویو نیست. روش تشخیص رسمی آن Active Infrared Reflection یا AIR است. سری OA-AXIS با استفاده از مادون قرمز فعال، تشخیص حضور در محدوده آستانه و تشخیص حرکت برای فعال‌سازی درب را در یک سنسور ترکیب می‌کند.

OA-AXIS II چند ردیف تشخیص دارد؟

این سنسور پنج ردیف تشخیص دارد. OPTEX سه ردیف داخلی را برای ناحیه Safety و دو ردیف بیرونی را برای Activation معرفی می‌کند. در ساختار خروجی OA-AXIS II، رله اول با ردیف‌های 1 تا 3 و رله دوم با ردیف‌های 3 تا 5 مرتبط است؛ بنابراین ردیف سوم در مرز دو ناحیه نقش مشترک دارد.

تفاوت OA-AXIS II با OA-AXIS T چیست؟

هر دو مدل از Active Infrared استفاده می‌کنند و تا ارتفاع 3.5 متر قابل نصب هستند، اما ساختار خروجی آن‌ها متفاوت است. OA-AXIS II دو خروجی رله Form C دارد؛ در مقابل OA-AXIS T دارای خروجی Activation رله‌ای و ورودی/خروجی Safety از نوع Opto Coupler است و OPTEX آن را به‌صورت مشخص برای EN 16005 معرفی می‌کند. مدل T همچنین Uni-Directional Mode دارد.

ارتفاع نصب OA-AXIS II چقدر است؟

ارتفاع نصب رسمی OA-AXIS II از 2.0 تا 3.5 متر است. محدوده تشخیص واقعی با ارتفاع نصب، زاویه سنسور، رنگ و جنس کف و شرایط محیطی تغییر می‌کند و باید پس از نصب تست و تنظیم شود.

تغذیه و مصرف برق OA-AXIS II چقدر است؟

تغذیه رسمی سنسور 12 تا 24 ولت AC با تلرانس ±10 درصد یا 12 تا 30 ولت DC با تلرانس ±10 درصد است. مصرف برق OA-AXIS II کمتر از 4VA اعلام شده است.

خروجی‌های OA-AXIS II چگونه کار می‌کنند؟

OA-AXIS II دو خروجی رله Form C مجزا دارد. خروجی مرتبط با ردیف‌های 1 تا 3 و خروجی مرتبط با ردیف‌های 3 تا 5 هر دو حداکثر 50V و 0.3A برای بار مقاومتی هستند. این دو خروجی امکان جداسازی فرمان ناحیه نزدیک آستانه و ناحیه فعال‌سازی را در کنترلرهای سازگار فراهم می‌کنند.

درجه حفاظت، دمای کاری و زمان پاسخ OA-AXIS II چیست؟

درجه حفاظت رسمی OA-AXIS II برابر IP44 است. دمای کاری از 20- تا 55+ درجه سانتی‌گراد، زمان پاسخ کمتر از 0.3 ثانیه و زمان نگه‌داشت خروجی حدود 0.5 ثانیه اعلام شده است. وزن سنسور نیز 320 گرم است.

چراغ‌های LED سنسور چه چیزی را نشان می‌دهند؟

طبق دیتاشیت OPTEX، LED سبز حالت Stand-by را نشان می‌دهد، قرمز چشمک‌زن برای تشخیص ردیف اول، قرمز ثابت برای ردیف دوم و نارنجی برای تشخیص ردیف‌های سوم تا پنجم استفاده می‌شود. این نشانگرها هنگام تنظیم محدوده و عیب‌یابی اولیه مفید هستند.

برای سفارش OA-AXIS II چه اطلاعاتی ارسال کنم؟

بهتر است مدل اپراتور و کنترل یونیت، ارتفاع نصب از کف، تصویر سنسور یا سیم‌کشی فعلی، ولتاژ تغذیه، رنگ مورد نیاز مشکی یا نقره‌ای و الزامات ایمنی پروژه را ارسال کنید. اگر پروژه EN 16005 است، این موضوع را حتماً اعلام کنید تا OA-AXIS II با OA-AXIS T و ورودی‌های ایمنی کنترلر مقایسه شود.

OA-AXIS II یا OA-AXIS T؛ کدام برای کنترلر شما مناسب‌تر است؟

مدل کنترل یونیت، ارتفاع نصب و عکس سیم‌کشی سنسور فعلی را ارسال کنید تا ساختار دو رله OA-AXIS II و نیاز احتمالی به Safety Test در مدل T قبل از سفارش بررسی شود.
