اطلاعات کلیدی کلید تاچ Door Exit
معرفی کوتاه و پاسخ مستقیم
کلید تاچ Door Exit بتا برای ارسال فرمان خروج یا بازشدن با لمس پنل طراحی شده است. دستگاه با تغذیه ۱۲ ولت DC کار میکند و یک رله آزاد با اتصالات COM، NO و NC در اختیار نصاب قرار میدهد. این خروجی میتواند به ورودی خشک سازگار در اپراتور درب شیشهای، مرکز کنترل، کنترل دسترسی یا سامانه مشابه متصل شود.
تحلیل فنی و مهندسی کلید تاچ Door Exit

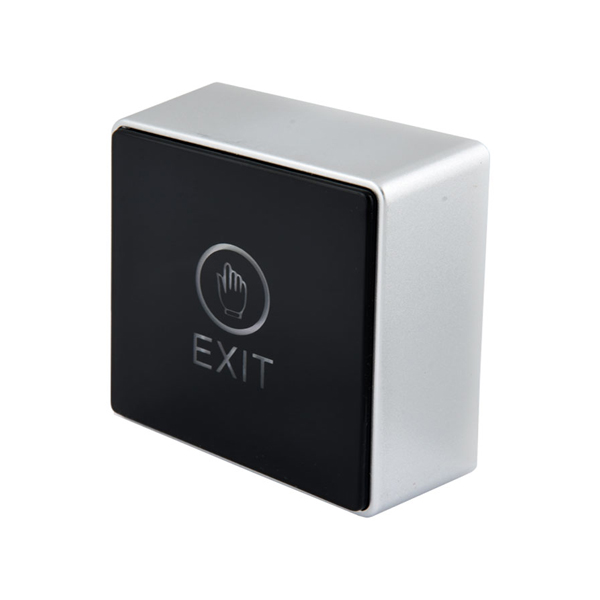

پنل لمسی
فرمان با لمس سطح جلویی فعال میشود. این روش نسبت به شاسی مکانیکی قطعه فشاری متحرک ندارد، اما همچنان تماس کاربر با سطح لازم است و باید متناسب با شرایط محیطی تمیز نگه داشته شود.
رله آزاد و منطق فرمان
پایههای COM، NO و NC امکان انتخاب منطق نرمالباز یا نرمالبسته را فراهم میکنند. رله آزاد منبع ولتاژ نیست و تنها مسیر کنتاکت را تغییر میدهد؛ به همین دلیل نوع ورودی مقصد باید پیش از سیمبندی مشخص شود.
بازخورد نوری

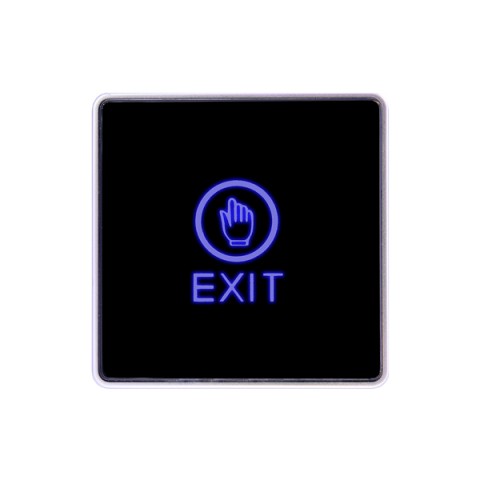

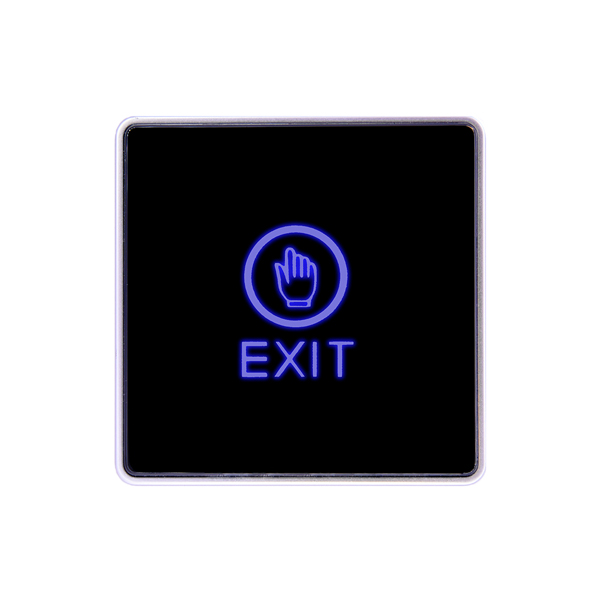

چراغ آبی، آمادهبهکاربودن کلید را نشان میدهد و چراغ سبز همزمان با لمس ظاهر میشود. این نشانه برای تفکیک عملکرد کلید از پاسخ مدار فرمان و حرکت واقعی درب مفید است.

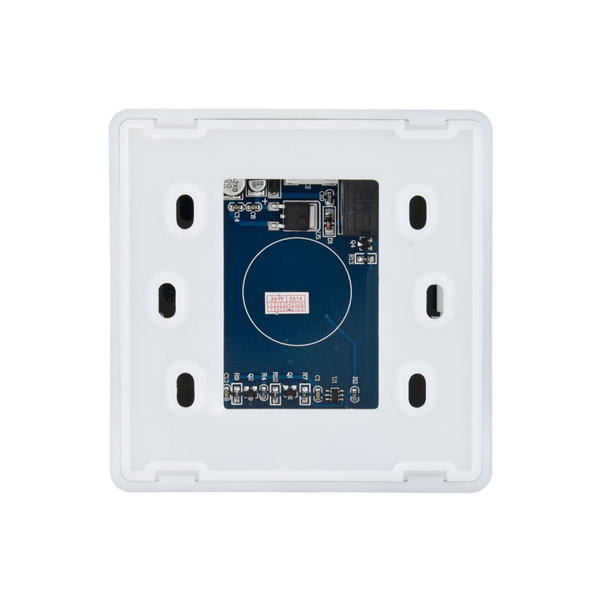

نصب رویکار
قاب پشتی مستقیم روی سطح نصب میشود و قاب رویی پس از سیمبندی در جای خود قرار میگیرد. این ساختار اجرای محصول را بدون ایجاد حفره عمیق توکار سادهتر میکند، اما مسیر عبور کابل باید از قبل پیشبینی شود.
جدول مشخصات فنی
| پارامتر | مقدار و توضیح |
|---|---|
| نوع محصول | کلید خروج لمسی Door Exit |
| برند | BETA |
| ولتاژ کاری | ۱۲ ولت DC |
| جریان مصرفی Standby | ۶۰۰ میلیآمپر طبق صفحه و دفترچه رسمی بتا |
| خروجی | رله آزاد Free Voltage با اتصالات COM، NO و NC |
| حداکثر جریان رله | ۳ آمپر طبق دفترچه رسمی |
| نشانگر وضعیت | آبی در حالت عادی؛ سبز هنگام لمس و فعالشدن |
| نوع نصب | رویکار |
| ابعاد | ۸۶×۸۶×۲۱ میلیمتر |
| وزن | ۱۰۰ گرم در صفحه رسمی؛ ۱۲۰ گرم در دفترچه PDF |
| دمای کاری | منفی ۱۰ تا مثبت ۵۵ درجه سانتیگراد طبق صفحه رسمی محصول |
| جنس بدنه | پلاستیک طبق صفحه رسمی محصول |
| رنگ | مشکی و نقرهای |
درجه حفاظت IP، نوع دقیق فناوری تشخیص لمس، زمان عملکرد رله و گارانتی در منابع بررسیشده اعلام نشدهاند. برای فضای مرطوب، محیط باز، تماس با آب یا پروژهای که به زمان رله مشخص نیاز دارد، تأیید کتبی مشخصات نمونه تحویلی ضروری است.
نصب، راهاندازی و سیمبندی
محل نصب با دسترسی مناسب کاربر انتخاب شود. دفترچه ارتفاع حدود ۱٫۲ متر از سطح زمین را پیشنهاد میکند.
پیچ زیر قاب باز و قاب پشتی روی سطح ثابت میشود. مسیر کابل نباید زیر قاب تحت فشار یا کشش قرار گیرد.
تغذیه ۱۲ ولت و اتصالات COM/NO/NC در حالت بیبرق وصل میشوند. منطق ورودی دستگاه مقصد پیش از انتخاب NO یا NC بررسی شود.
پس از قراردادن قاب رویی، تغذیه وصل میشود. چراغ آبی، تغییر به سبز هنگام لمس و دریافت فرمان در مقصد جداگانه آزمایش شوند.
جدول رنگبندی سیمها
| رنگ سیم | عملکرد | نکته اتصال |
|---|---|---|
| قرمز | 12V | مثبت تغذیه ۱۲ ولت DC |
| مشکی | GND | منفی یا مرجع تغذیه |
| زرد | COM | پایه مشترک رله آزاد |
| سفید | NC | کنتاکت نرمالبسته |
| نارنجی | NO | کنتاکت نرمالباز؛ معمولاً برای فرمان OPEN سازگار |
برق شهر نباید مستقیماً به ورودی ۱۲ ولت دستگاه متصل شود. پیش از نصب، برق مدار قطع و پلاریته تغذیه، رنگ سیمها، منطق NO/NC و ظرفیت ورودی مقصد کنترل شود. برای بارهای القایی یا جریان راهاندازی بالا، حفاظت و رله واسط باید بر اساس طراحی مدار انتخاب شود.
دانلود کاتالوگ و راهنمای رسمی
فایل رسمی شامل مشخصات الکتریکی، خروجی رله، رنگ سیمها، مراحل نصب، ابعاد و نمای قاب پشتی است.
دانلود PDF راهنمای کلید تماسی Door Exit بتاکاربردها، انتخاب مدل و عوامل قیمت
کاربردهای متداول
مدل و گزینههای جایگزین
این صفحه مربوط به یک مدل مشخص از کلید تماسی Door Exit بتا است و در منابع بررسیشده زیرمدل دیگری برای آن اعلام نشده است. اگر حذف تماس فیزیکی اولویت دارد، مدل بدون تماس انتخاب مناسبتری است؛ اگر تغذیه دائمی در محل موجود نیست، کلید وایرلس سازگار بررسی میشود و برای مدار ساده میتوان کلید فشاری سیمی را مقایسه کرد.
عوامل مؤثر بر قیمت نهایی
مقایسه کلید تاچ با گزینههای دیگر
| معیار | کلید تاچ بتا | کلید بدون تماس | کلید فشاری | کلید وایرلس |
|---|---|---|---|---|
| روش فعالسازی | لمس پنل | نزدیککردن دست | فشار مکانیکی | فرمان رادیویی |
| تماس فیزیکی | لازم است | لازم نیست | لازم است | فشردن فرستنده لازم است |
| نیاز انرژی | ۱۲ ولت DC | معمولاً تغذیه DC | در مدل ساده ممکن است لازم نباشد | باتری و رسیور سازگار |
| محدودیت اصلی | نیاز به لمس و سیمکشی | احتمال تحریک ناخواسته در تنظیم نامناسب | استهلاک مکانیکی و تماس مستقیم | باتری و سازگاری فرکانسی |
نکات پیش از سفارش
لینکهای مرتبط
سؤالات متداول کلید تاچ Door Exit
جمعبندی
کلید تاچ Door Exit بتا یک کلید خروج رویکار با تغذیه ۱۲ ولت و رله آزاد است که برای ارسال فرمان لمسی به ورودی سازگار استفاده میشود. پیش از سفارش و اجرا باید تغذیه، منطق ورودی، مسیر کابل، شرایط محیطی و نیاز احتمالی به رله واسط بررسی شود. مقدار ۲ آمپر فعلی صفحه باید به مشخصه رسمی ۶۰۰ میلیآمپر اصلاح شود و بهدلیل اختلاف وزن منابع، نمونه تحویلی ملاک نهایی مشخصات فیزیکی باشد.
