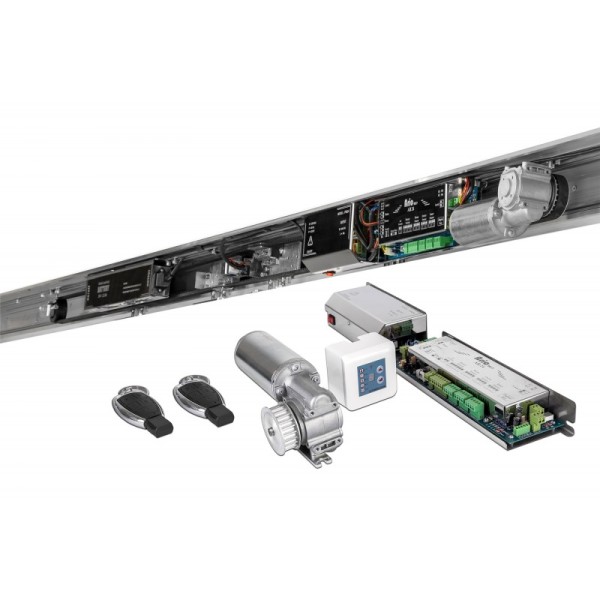

درب اتوماتیک شیشه ای اپراتور ARIO-آریو با موتور دانکر آلمان

درب اتوماتیک آریو با موتور دانکر آلمان

کاتالوگ راهنمای نصب و راه اندازی درب اتوماتیک ایرانی آریو

اپراتور درب اتوماتیک اسلایدینگ آریو با بهترین تنظیمات کاربری و بهترین کیفیت.

اپراتور اسلایدینگ آریو دارای مدارفرمان هوشمند می باشد که امکان نصب به سیستم هوشمند مدیریت ساختمان، پرده هوا و دزدگیر را دارد.

توانایی کششی این درب با توجه به موتور پرقدرت دانکر آلمان یا کرماس ترکیه بسیار بالا بوده و این امکان را می دهد که درب هایی با ارتفاع بیش از 2.5 متر و عرض 2 متر را به راحتی باز و بسته کند.

یکی دیگر از امکانات این اپراتور گارانتی قطعات و موجود بودن تمامی قطعات آن در بازار در صورت بروز ایرادات و مشکلات احتمالی می باشد.

نصب این اپراتور با توجه به ماژولار بودن سیستم بسیار آسان و سریع می باشد.

⭕مراحل نصب و راه اندازی کنترل برد

1-ابتدا سیم های موتور را در جهت مناسب (M- سیم مشکی و M+ سیم قرمز) به کنترل برد و کانکتور دو پین موتور متصل نمایید.

2-سپس کابل اینکودر را به کانکتور ایندکور (کانکتور مخابراتی 4 پین) متصل نمایید.

3-سیم های خروجی ترانس را به کانکتور مربوطه متصل کنید.

تذکر مهم : تا زمانی که از نحوه باز و بسته شدن صحیح درب مطمئن نشده اید به هیچ عنوان سیم های وسایل جانبی نظیر سنسور ها، مادون قرمز، قفل و دیگر قطعات را به کنترل برد متصل نکنید.

4-پس از اتصال ولتاژ ترانس درب برای اسکن کردن خود، شروع به باز شدن تا نقطه انتهایی و برخورد با استوپر خواهد کرد. پس از آن درب شروع به بسته شدن کرده و بدین ترتیب اسکن اولیه درب انجام می پذیرد.

تذکر مهم : اگر در زمان اسکن اولیه، درب معکوس عمل کرد بایستی در بخش تنظیمات (منوی شماره 8) جهت حرکت موتور را تغییر دهید.

5-درب پس از بسته شدن در وضعیت اتوماتیک قرار گرفته و حرف A روی سون سگمنت نمایش داده می شود.

6-در صورت فشردن کلید TEST درب یکبار باز و بسته خواهد شد.

تذکر: اگر پس از اجرای مراحل فوق عمل باز و بسته شدن درب با فشردن کلید TEST به درستی انجام نپذیرد بایستی مجددا درب را RESET نموده و مراحل فوق را چک و تکرار نمایید. اگر حرکت درب طبیعی و درست نباشد یا اسکن اولیه با خطاهایی نظیر خطای شماره 42 یا 43 خطاهای شماره 46 و 47 همراه باشد، ابتدا بایستی خطای مربوطه رفع و سپس عمل اسکن اولیه محددا انجام پذیرد.

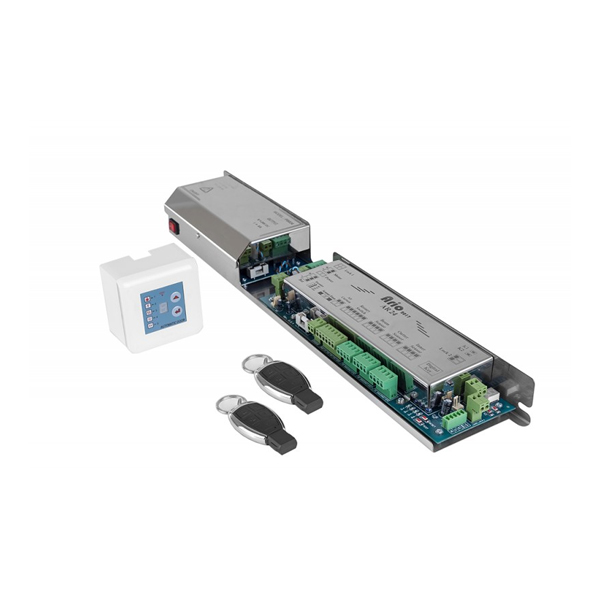

⭕راهنمای تنظیمات کنترل باکس آریو توسط کلید دیجیتال

جهت وارد شدن به بخش تنظیمات (Configuration) دو کلید K1 و K2 را (از روی کنترل برد) همزمان فشرده و رها کنید (یا کلیدهای Enter و Up را از روی کلید دیجیتال بفشارید).

پس از رهای کردن کلید کلیدها مطابق تصویر زیر حروف C بزرگ روی سون سگمنت (7Segment) نمایش داده شده و سپس بعد از چند لحظه وارد اولین قسمت تنظیمات خواهید شد.

در این لحظه عدد 1 روی سون سگمنت نمایش داده می شود :

بدین ترتیب شما وارد بخش تنظیمات شده و در منوی شماره یک قرار گرفته اید. جهت ورود به هر منو از کلید Enter و جهت انتخاب هر یک از اعداد از کلید Up استفاده کنید.

تذکر مهم: با توجه به اینکه جهت نمایش منو ها و اعداد انتخاب شده فقط از یک عدد سون سگمنت (7Segment) استفاده شده است اعداد دو رقمی 10 تا 15 به ترتیب با حروف A تا F نمایش داده می شوند.

در این وضعیت جهت تنظیمات کنترل برد 14 بخش (منو) به شرح ذیل وجود دارد :

⭕منوی شماره یک (ستون شماره ۱)

تنظیم سرعت بازشدن درب

در این منو (ستون) شما می توانید یکی از مقادیر زیر را (۱۰ انتخاب) جهت تنظیم سرعت باز شدن درب انتخاب نمایید:

5

6

5

4

3

2

1

0

واحد انتخاب سرعت در این منو سانتی متر بر ثانیه می باشد.

عدد 0 معرف 8cm/s ، عدد 1 معرف 20cm/s و عدد 9 معرف 100cm/s می باشد.

اختلاف بین هر یک از اعداد 1 تا 9 10cm/s می باشد.

⭕منوی شماره دو (ستون شماره 2)

تنظیم سرعت بسته شدن درب

در این منو (ستون) شما می توانید یکی از مقادیر زیر را (10 انتخاب) جهت تنظیم سرعت بسته شدن درب انتخاب نمایید:

9

8

7

6

5

4

3

2

1

0

واحد انتخاب سرعت در این منو سانتی متر بر ثانیه می باشد.

عدد 0 معرف 8cm/s ، عدد 1 معرف 20cm/s و عدد 9 معرف 100cm/s می باشد.

اختلاف بین هر یک از اعداد 1 تا 9 10cm/s می باشد.

⭕منوی شماره سه (ستون شماره 3)

تنظیم زمان باز ماندن درب در نقطه توقف انتهایی

در این منو (ستون) شما می توانید یکی از مقادیر زیر را (10 انتخاب) جهت تنظیم زمان باز ماندن درب انتخاب نمایید:

9

8

7

6

5

4

3

2

1

0

واحد انتخاب در این منو ثانیه می باشد.

عدد 0 معرف 0s ، عدد 1 معرف 2s و عدد 9 معرف 18s می باشد.

اختلاف بین هریک از اعداد 1 تا 9، 2s می باشد.

⭕منوی شماره چهار (ستون شماره 4)

تنظیم مکان ترمز، زمانی که درب در حال باز شدن می باشد.

در این منو (ستون) شما می توانید یکی از مقادیر زیر را (10 انتخاب) جهت تنظیم مکان ترمز درب، هنگام بازشدن درب انتخاب نمایید:

9

8

7

6

5

4

3

2

1

0

واحد انتخاب مکان در این منو سانتی متر می باشد.

عدد 0 معرف 2cm و عدد 9 معرف 20cm می باشد.

اختلاف بین هر یک از اعداد 1 تا 9 2cm می باشد.

⭕منوی شماره 5 ( ستون شماره 5)

تنظیم مکان ترمز، زمانی که درب در حال بسته شدن می باشد.

در این منو (ستون) شما می توانید یکی از مقادیر زیر را (10 انتخاب) جهت تنظیم مکان ترمز درب، هنگام بسته شدن درب انتخاب نمایید:

9

8

7

6

5

4

3

2

1

0

واحد انتخاب مکان در این منو سانتی متر می باشد.

عدد 0 معرف 2cm و عدد 9 معرف 20cm می باشد.

اختلاف بین هر یک از اعداد 1 تا 9 2cm می باشد.

تذکر:جهت عملکرد بهتر سیستم در زمان بازشدن و بسته شدن (زیبا تر شدن نحوه باز و بسته شدن درب  و نیز جلوگیری از ضربه زدن لنگه های درب در ابتدا و انتها با توجه به سبک و سنگین شدن درب) شما می توانید اعداد مربوطه به منوهای اول تا پنجم را تغییر داده و در مناسب ترین مقدار خود قرار دهید.

⭕منوی شماره شش (ستون شماره 6)

تنظیم مقدار درصد بازشو، در حالت زمستانی / تابستانی یا Partial Open

⭕روش تنظیم عرض بازشو (درصد) در حالت نیمه باز (زمستانی یا Partial Open) :

1-ابتدا وارد منوی تنظیمات شده و بخش ششم را انتخاب می کنیم.

2-در این حالت حرف P نمایش داده می شود.

3-در این وضعیت موتور دستگاه، درب را آزاد کرده و شما می توانید به هر اندازه که تمایل دارید درب را با دست باز و یا بسته نموده و عرض مورد نیاز را انتخاب نمایید.

4-سپس با فشردن کلید K2 به عنوان کلید Enter (یا فشردن کلید Enter از روی کلید دیجیتال) عرض انتخاب شده، در حافظه به عنوان عرض بازشو در حالت Partial Open ذخیره خواهد شد.

تذکر1: زمانی که کلید Enter را می فشارید درب به آهستگی شروع به بسته شدن می کند و همزمان با چشمک زدن حرف P روی نمایشگر مقدار عرض بازشو در حالت  Partial Open در حافظه دستگاه ذخیره خواهد شد.

تذکر2: در صورتی که پس از 15 ثانیه کلید K2 (یا Enter) فشرده نشود عرض انتخاب شده به عنوان عرض بازشو در حالت نیمه باز ذخیره شده و از بخش ششم خارج خواهید شد.

⭕منوی شماره هفت (ستون شماره 7)

⭕تنظیمات مربوط به قفل الکترومکانیکال

در این منو (ستون) شما می توانید یکی از مقادیر زیر را (12 انتخاب) جهت تنظیم قفل و میکروسوئیچ آن انتخاب نمایید:

b

A

9

8

7

6

5

4

3

2

1

0

⭕روش تنظیم و انتخاب قفل الکترومکانیکال درب اتوماتیک آریو

شما می توانید 12 انتخاب برای تنظیمات قفل سیستم داشته باشید :

انتخاب صفر - بدون قفل سخت افزاری / قفل موتور / نیروی موتور (حالت شماره 0) :

در این وضعیت هیچ قفلی روی سیستم وجود ندارد اما زمانی که شما درب را توسط کلید گردان روی حالت قفل قرار می دهید درب ها را توسط کلید گردان روی حالت قفل قرار می دهید درب ها پس از بسته شدن به یکدیگر نیرو وارد کرده و به صورت یکنواخت روی موتور خواهد ماند. (در این حالت پس از تعویض حالت ها صدای رله شنیده نخواهد شد).

⭕انتخاب یک- قفل ساده 12 ولت (Simple Lock) :

در این وضعیت درب دارای قفل می باشد (قفل روی سیستم نصب می باشد) ولی هیچ فیدبکی به عنوان فیدبک میکروسوئیچ قفل توسط کنترل برد چک نمی شود.

علاوه بر این پس از عمل کردن قفل، زبانه قفل نیز چک نخواهد شد.

قفل ساده 12 ولت کتابی (Latch)

⭕انتخاب دو- قفل 12 ولت بدون تست زبانه (حالت شماره 2) :

در این وضعیت درب دارای قفل بوده و کنترل برد فقط میکروسوئیچ قفل را پس از قفل کردن تست می کند.

اگر این در این حالت فیدبک میکروسوئیچ قفل معیوب باشد (خرابی میکروسوئیچ قفل یا قطع بودن مسیر آن) خطای شماره 16 (E16) یا 17 (E17) روی سون سگمنت (7Segment) نمایش داده می شود.

6

1

E

7

1

E

⭕انتخاب سه - قفل 12 ولت بدون میکروسوئیچ (حالت شماره 3) :

در این وضعیت درب دارای قفل بوده (قفل روی سیستم نصب می باشد) و کنترل برد فقط زبانه قفل را پس از قفل کردن تست می کند.

اگر در این حالت زبانه قفل عمل نکند (خرابی مکانیکی قفل یا قطع بودن مسیر آن) خطای شماره 15 (E15) روی سون سگمنت (7Segment) نمایش داده می شود.

5

1

E

⭕انتخاب چهار - قفل 12 ولت کامل (حالت شماره 4) Complete Lock :

در این وضعیت درب دارای قفل بوده (قفل روی سیستم نصب می باشد) و تست میکروسوئیچ قفل و تست زبانه قفل هردو توسط کنترل برد انجام می پذیرند.

اگر در این حالت فیدبک میکروسوئیچ قفل معیوب باشد (خرابی میکروسوئیچ قفل یا قطع بودن مسیر آن) خطای شماره 16 (E16) روی سون سگمنت (7Segment) نمایش داده می شود.

6

1

E

بدین معنی که میکروسوئیچ قفل باید بسته می شده است ولی این عمل اتفاق نیفتاده است.

خطای شماره 17 (E17) نیز زمانی رخ می دهد که در زمان باز شدن قفل (Unlock) میکروسوئیچ قفل باز نشود.

7

1

E

اگر در این حالت زبانه قفل عمل نکند (خرابی مکانیکی قفل یا قطع بودن مسیر آن) خطای شماره 15 (E15) روی سون سگمنت (7Segment) نمایش داده می شود.

5

1

E

تذکر 1 : در هریک از شرایط فوق پروسه فرمان قفل تا 3 بار مجددا تکرار شده و کنترل برد سعی می کند عملکرد قفل را تا 3 بار چک کند و در صورتی که مشکل پیش آمده برطرف نشود درب بسته شده و حروف L و F (به معنای Fail Lock) روی سون سگمنت (7Segment) نمایش داده می شود.

L

F

تذکر 2 : اگر حرف بزرگ L به صورت چشمک زن روی سون سگمنت نمایش داده شود، (با 50 درصد روشن و خاموش شدن) معنای آن این است که درب در وضعیت قفل بوده و کنترل برد RESET شده است، (یکبار برق ورودی کنترل برد قطع و مجددا وصل شده است) بنابراین هنوز عمل اسکن مجدد صورت نگرفته است. در این حالت پس از تغییر کلید گردان از حالت قفل به هر حالت دیگر و یا فشردن کلید ریموت کنترل ابتدا اسکن اولیه انجام می شود و سپس درب در وضعیت تعریف شده خود قرار خواهد گرفت.

L

L

تذکر مهم : هر یک از انتخاب های 5 تا 8 دقیقا مشابه فوق بوده ولی مخصوص قفل 24 ولتی می باشد.

همانطور که ذکر گردید برای انتخاب هر یک از این حالتها (12 حالت مختلف برای قفل) ابتدا وارد بخش تنظیمات شده و سپس بخش هفتم را انتخاب نمایید.

سپس یکی از اعداد 0 تا 6 را جهت انتخاب 12 حالت فوق به ترتیب انتخاب نموده و سپس ذخیره کنید.

تذکر: زمانی که توسط کلید گردان یا کلید دیجیتال، درب از حالت قفل خارج می شود ابتدا برای چند لحظه حروف بزرگ U به معنای باز شدن قفل (Unlock) نمایش داده می شود و سپس درب در وضعیت بعدی خود قرار خواهد گرفت :

U

در صورتی که پس از Unlock کردن قفل، فیدبک میکروسوئیچ باز نشود خطای شماره 17 (E17) روی سون سگمنت (7Segment) نمایش داده می شود.

7

1

E

-در صورتی که از قفل موتور استفاده کنید حروف U در زمان Unlock نمایش داده نخواهد شد.

انتخاب نه - قفل 12 ولت بدون آهن ربا (9) :

در این وضعیت درب دارای قفل بوده (قفل روی سیستم نصب می باشد) و قفل 12 ولت آن بدون آهن ربای دائم می باشد.

انتخاب ده - قفل 24 ولت بدون آهن ربا (A) :

در این وضعیت درب دارای قفل بوده (قفل روی سیستم نصب می باشد) و قفل 24 ولت آن بدون آهن ربای دائم می باشد.

انتخاب یازده - قفل اختصاصی (b) :

این منو جهت قفل های اختصاصی برای همکاران محترم در نظر گرفته شده است.

⭕منوی شماره هشت (ستون شماره هشت 8)

تنظیم راست گرد و یا چپ گرد کردن موتور توسط نرم افزار

در این منو (ستون) شما می توانید یکی از مقادیر زیر را (2 انتخاب) جهت تنظیم جهت حرکت موتور انتخاب نمایید:

انتخاب گزینه 0 موتور را در وضعیت راست گرد و انتخاب گزینه 1 آن را در وضعیت چپ گرد قرار خواهد داد.

در این شرایط به هیچ عنوان نباید محل اتصال سیم های موتور و اینکودر به کنترل باکس را تغییر داد. مگر اینکه خطای شماره 45 رخ داده باشد که در این حالت فقط جای سیم های موتور عوض خواهد شد.

⭕منوی شماره نه (ستون شماره نه 9)

این بخش مربوط به تنظیم شرایط و زمان های برنامه ترافیک می باشد.

زمانی که برنامه ترافیک فعال شده باشد درب در زمان بازشدن می تواند ترافیک محل را تشخیص داده و زمان بازماندن درب را بر اساس انتخاب پارامترهای مورد نظر افزایش یا کاهش دهد.

اگر گزینه انتخابی در این ستون عدد صفر (0) باشد، برنامه ترافیک حذف خواهد شد.

انتخاب گزینه های 1 تا 4 هر کدام شرایط زمانی خاصی را در برنامه ترافیکی به شرح زیر ایجاد خواهند کرد:

عدد ذخیره شده در منوی شماره نه 9	1	2	3	4
تعداد افرادی که سنسورهای داخلی و بیرونی در پروسه باز و یا بسته شدن درب می بینند و برنامه ترافیک فعال می شود	3 نفر	5 نفر	8 نفر	10 نفر
زمان باز ماندن درب وقتی که پروسه ترافیک رخ می دهد	10 ثانیه	10 ثانیه	15 ثانیه	15 ثانیه
مدت زمانی که پس از بسته شدن درب، نرم افزار غیر فعال می شود	3 ثانیه	3 ثانیه	5 ثانیه	5 ثانیه

تذکر: منوهای اول تا پنجم هرکدام شامل اعداد تنظیمی 0 تا 0 (شامل 10 انتخاب) می باشند.

تذکر: در منوهای اول و دوم هرچه اعداد انتخاب شده بزرگتر باشد سرعت درب بیشتر خواهد شد.

تذکر: در منوهای چهارم و پنجم هرچه تعداد انتخاب شده بیشتر باشد درب در نقاط انتهایی ضربه کمتری خواهد زد.

تذکر : بخش نهم شامل اعداد تنظیمی 0 تا 4 می باشد.

زمانی که پس از رها کردن کلید های K1 و K2 (کلید های Up و Enter) وارد بخش تنظیمات می شویم پس از 3 ثانیه عدد 1 نمایش داده می شود که نشان دهنده وارد شدن به بخش تنظیمات (منوی اول) می باشد. در این وضعیت جهت انتخاب هریک از بخش ها ( بخش های چهارده گانه) از کلید های K1 و K2 استفاده می شود :

جهت تغییر مقادیر از کلید K1 (یا کلید Up) استفاده می شود.

پس از اینکه بخش مورد نظر را انتخاب نمودید می توانید با کلید K2 وارد آن بخش شوید یا آن را انتخاب و ذخیره نمایید. (کلید Enter)

جهت ذخیره شدن عدد مورد نظر باید پس از انتخاب هر بخش توسط کلید K1 از کلید Enter استفاده شود.

تذکر مهم: اگر عدد مورد نظر توسط کلید کلید K1 تغییر کند و کلید K2 به عنوان کلید Enter فشرده نشود پس از مدت زمان کوتاهی عدد مورد نظر در حافظه ذخیره شده و کنترل برد از منوی تنظیمات خارج خواهد شد.

تذکر: زمانی که عدد مورد نظر در حافظه ذخیره می شود، مقدار آن چندین بار به صورت چشمک زن سریع نمایش داده می شود.

تذکر: قبل از ذخیره شدن هر عدد در حافظه عدد مورد نظر به صورت چشمک زن آهسته نمایشد داده می شود.

توضیح: اگر پس از وارد شدن به بخش تنظیمات حدودا پس از گذشت 7 ثانیه هیچ کلیدی شرده نشود نرم افزار به صورت اتوماتیک از بخش تنظیمات خارج خواهد شد.

توضیح مهم: در صورتی که به هر دلیلی سیستم با خطا مواجه شود و روی ستون سگمنت یکی از خطاها نمایش داده شود جهت اصلاح پارامتر مورد نظر و وارد شدن به بخش تنظیمات ابتدا سیستم را ریست کرده و همزمان دو کلید K1 و K2 را می فشاریم، زمانی که سیستم در حال راه اندازی بعد از ریست شدن می باشد هنگام نمایش حرف بزرگ U(در حالی که دو کلید فوق فشرده نگه داشته شده اند) نرم افزار مجددا وارد بخش تنظیمات جهت اصلاح پارامتر تغییر داده شده می شود.

⭕منوی شماره ده (ستون شماره ده A)

توسط این منو می توانیم قدرت و گشتاور خروجی موتور را تنظیم کنیم. حالت پیش فرض گزینه 2 با مقدار 70 درصد توان موتور می باشد.

انتخاب گزینه 1 گشتاور خروجی را روی عدد 35 درصد و انتخاب گزینه 3 مقدار گشتاور خروجی را روی عدد 100 درصد قرار می دهد.

تذکر مهم: در صورتی که درب وزن نسبتا سنگینی دارد یا درب تلسکوپی است یا درب از نوع اسلایدینگ یک طرفه است حتما گزینه 3 در منوی شماره ده استفاده نمایید.

⭕منوی شماره یازده (ستون شماره یازده b)

این منو جهت موارد اختصاصی برای همکاران محترم در نظر گرفته شده است. ( رزرو شده جهت کاربردهای خاص / نرم افزارهای اختصاصی)

⭕منوی شماره دوازده (ستون شماره دوازده C)

جهت کاربردهای خاص روی کنترل بردهای جدید دو ورودی سخت افزاری (دو پین ورودی) در نظر گرفته شده است. شما می توانید با فرمان دادن به هریک از این ورودی ها (فعال شدن هر ورودی با زمین شدن آن صورت می گیرد) بر اساس عدد تنظیم شده در منو یکی از انتخاب های زیر را انجام دهید.

منوی شماره دوازده یا همان C مربوط به شرایط انتخاب شده برای ورودی شماره یک (IN1) به شرح زیر می باشد:

اگر عدد انتخابی در این منو / 0 باشد، با فرمان دادن به این پین (IN1) درب هیچ تغییری نخواهد کرد و این ورودی غیر فعال شده است.

اگر عدد انتخابی در این منو یک / 1 باشد، با فرمان دادن به این پین (IN1) درب در حالت قفل قرار خواهد گرفت.

اگر عدد انتخابی در این منو دو / 2 باشد، با فرمان دادن به این پین (IN1) درب در حالت یک طرفه قرار خواهد گرفت.

اگر عدد انتخابی در این منو سه / 3 باشد، با فرمان دادن به این پین (IN1) درب در حالت اتوماتیک قرار خواهد گرفت.

اگر عدد انتخابی در این منو چهار / 4 باشد، با فرمان دادن به این پین (IN1) درب در حالت زمستانی قرار خواهد گرفت.

اگر عدد انتخابی در این منو پنج / 5 باشد، با فرمان دادن به این پین (IN1) درب در حالت دائم باز قرار خواهد گرفت.

اگر عدد انتخابی در این منو شش / 6 باشد، با فرمان دادن به این پین (IN1) درب در حالت Emergency Open قرار خواهد گرفت.

اگر عدد انتخابی در این منو هفت / 7 باشد، با فرمان دادن به این پین (IN1) درب در حالت Emergency Close قرار خواهد گرفت.

اعداد انتخابی هشت / 8 و نه / 9 رزرو شده هستند و اعداد ده / a و یازده / b بدون استفاده هستند.

⭕منوی شماره سیزده (ستون شماره سیزده d)

جهت کاربرد های خاص روی کنترل برد های جدید دو ورودی سخت افزاری (دوپین ورودی) در نظر گرفته شده است. شما می توانید با فرمان دادن به هریک از این ورودی ها (فعال شدن هر ورودی با زمین شدن آن صورت می گیرد) بر اساس عدد تنظیم شده در منو یکی از انتخاب های در ادامه را انجام دهید.

منوی شماره سیزده یا همان d مربوط به شرایط انتخاب شده برای ورودی شماره دو (IN2) به شرح زیر می باشد.

اگر عدد انتخابی در این منو صفر / 0 باشد، با فرمان دادن به این پین (IN2) درب هیچ تغییری نخواهد کرد و این ورودی غیر فعال شده است.

اگر عدد انتخابی در این منو یک / 1 باشد، با فرمان دادن به این پین (IN2) درب در حالت Emergency Open قرار خواهد گرفت.

اگر عدد انتخابی در این منو دو / 2 باشد، با فرمان دادن به این پین (IN2) درب در حالت Emergency Close قرار خواهد گرفت.

اگر عدد انتخابی در این منو سه / 3 باشد، با فرمان دادن به این پین (IN2) مشابه فرمان دادن به ورودی Access Control می باشد.

اگر عدد انتخابی در این منو چهار / 4 باشد، با فرمان دادن به این پین (IN2) مشابه فرمان دادن سنسور داخلی (Inner Sensor) می باشد.

اگر عدد انتخابی در این منو پنج /5 باشد، با فرمان دادن به این پین (IN2) مشابه فرمان دادن سنسور بیرونی (Outter Sensor) می باشد.

اگر عدد انتخابی در این منو شش / 6 باشد، با فرمان دادن به این پین (IN2) مشابه فرمان دادن سنسور مادون قرمز (BEAM Sensor) می باشد.

اگر عدد انتخابی در این منو هفت / 7 باشد، با فرمان دادن به این پین (IN2) مشابه فرمان دادن Access Control می باشد. لطفا دقت شود که این فرمان در حالت عادی بسته است (NC).

اگر عدد انتخابی در این منو هشت / 8 باشد، با فرمان دادن به این پین (IN2) مشابه فرمان دادن سنسور داخلی می باشد. لطفا دقت شود که در این فرمان در حالت عادی بسته است (NC).

عدد انتخابی نه / 9 رزرو شده است و اعداد ده (A) و یازده (b) بدون استفاده هستند.

⭕منوی شماره چهارده (ستون شماره E)

روی هریک از کنترل باکس ها یک عدد رله خروجی جهت اتصال به پرده هوا در نظر گرفته شده است. شما می توانید تعاریف جدیدی را برای این رله مشخص کنید. این تعاریف توسط نرم افزار و در منوی شماره چهارده به شرح زیر انتخاب می شود:

اگر عدد انتخابی در این منو صفر / 0 باشد شما خروجی رله را غیر فعال کرده اید.

اگر عدد انتخابی در این منو یک / 1 باشد رله خروجی جهت استفاده در فرمان دادن به دستگاه پرده هوا AIR Curtain تنظیم شده است.

اگر عدد انتخابی در این منو دو / 2 باشد هر زمان درب قفل شود رله عکس العمل نشان خواهد داد و تا زمانی که درب در حالت قفل قرار داشته باش، رله هم فرمان ارسال خواهد کرد. (فرمان دائمی)

اگر عدد انتخابی در این منو سه / 3 باشد هر زمان درب باز شود رله عکس العمل نشان خواهد داد و تا زمانی که درب در این حالت (باز) قرار داشته باشد، رله هم فرمان ارسال خواهد کرد (فرمان دائمی)

اگر عدد انتخابی در این منو چهار / 4 باشد هر زمان درب بسته شود رله عکس العمل نشان خواهد داد و تا زمانی که درب در این حالت (بسته) قرار داشته باشد، رله هم فرمان صادر خواهد کرد (فرمان دائمی)

اگر عدد انتخابی در این منو پنج / 5 باشد تا زمانی که درب در حال بازشدن می باشد (Opening) رله عکس العمل نشان خواهد داد (فرمان دائمی)

اگر عدد انتخابی در این منو شش / 6 باشد تا زمانی که درب در حالت بسته شدن می باشد (Closing) رله عکس العمل نشان خواهد داد (فرمان دائمی)

اگر عدد انتخابی در این منو هفت/ 7 باشد هر زمان خطایی رخ داده باشد رله عکس العمل نشان خواهد داد و تا زمانی که درب در این حالت (دارای خطای داخلی) قرار داشته باشد رله هم فرمان ارسال خواهد کرد (فرمان دائمی)

اعداد انتخابی هشت / 8 و نه / 9 رزرو شده است و اعداد ده (A) و یازده (b) بدون استفاده هستند.

حالت های درب اتوماتیک⭕

حالت اتوماتیک (Automatic)

زمانی که کلید گردان مکانیکی (یا کلید دیجیتال) در وضعیت اتوماتیک باشد حرف بزرگ A روی سون سگمنت (7segment) نمایش دهده می شود :

A

حالت نیمه باز (زمستانی یا Partial open)

زمانی که کلید گردان مکانیکی (یا کلید دیجیتال) در وضعیت نیمه باز باشد حرف بزرگ P روی سون سگمنت (7Segment) نمایش داده می شود. (لازم به ذکر است که در بخش تنظیمات شما می توانید حالت داروخانه ای (Pharmacy) را نیز ایجاد نمایید):

P

حالت یکطرفه (One Way)

زمانی که کلید گردان مکانیکی (یا کلید دیجیتال) در وضعیت یکطرفه باشد حرف کوچک o روی سون سگمنت (7Segment) نمایش داده می شود:

o

حالت دائم باز (Full open)

زمانی که کلید گردان مکانیکی (یا کلید دیجیتال) در وضعیت دائم باز باشد حروف F (بزرگ) و o (کوچک) پشت سر هم روی سون سگمنت (7Segment) نمایش داده می شوند (چشمک زن):

o

F

حالت قفل (Lock)

زمانی که کلید گردان مکانیکی (یا کلید دیجیتال) در وضعیت قفل باشد حرف بزرگ L روی سون سگمنت (7Segment) نمایش داده می شود:

L

باز و بسته شدن درب:

زمانی که درب باز می شود در کل مدت زمان باز شدن درب، حرف کوچک 0 (ثابت) روی سون سگمنت (7Segment) نمایش داده می شود:

O

زمانی که درب بسته می شود در کل مدت زمان بسته شدن درب حرف کوچک c (ثابت) روی سون سگمنت (7Segment) نمایش داده می شود:

c

اسکن اولیه:

زمانی که اسکن اولیه انجام می شود و درب باز می شود در کل مدت زمان باز شدن درب، حرف کوچک o به صورت چشمک زن روی سون سگمنت (7Segment) نمایش داده می شود:

o

o

زمانی که اسکن اولیه انجام می شود و درب بسته می شود در کل مدت زمان بسته شدن درب، حرف کوچک c به صورت چشمک زن روی سون سگمنت (7Segment) نمایش داده می شود:

c

c

توضیح: زمانی که درب به نقطه انتهایی خود پس از باز شدن کامل می رسد (هم در زمان اسکن و هم در زمان کارکرد) دو خط موازی روی سون سگمنت (7Segment) نمایش داده می شود:

=

⭕استفاده از ریموت کنترل :

هر زمان که از ریموت کنترل استفاده شود ال ای دی قرمز رنگ روی کلید دیجیتال یکبار روشن و خاموش خواهد شد که نشان دهنده صحت ریموت کنترل و دریافت سیگنال از طرف آن می باشد.

⭕خطاهای مربوط به اینکودر (Encoder)

در صورتی که تغذیه اینکودر قطع باشد خطای شماره 40 رخ خواهد داد و E40 روی سون سگمنت (7Segment) نمایش داده می شود:

0

4

E

اگر دومین سیگنال اینکودر (سیم آبی یا سبز رنگ) قطع باشد خطای شماره 41 رخ خواهد داد و E41 روی سون سگمنت (7Segment) نمایش داده می شود:

1

4

E

اگر اولین سیگنال اینکودر (سیم زرد رنگ) قطع باشد خطای شماره 42 رخ خواهد داد و E42 روی سون سگمنت (7Segment) نمایش داده می شود:

2

4

E

تذکر : در صورتی که اینکودر قطع بوده و یا معیوب باشد پس از ریست کردن سیستم و شروع عمل اسکن اولیه حروف کوچک o و c که در حالت عادی چشمک زن بودند به صورت ثابت روشن مانده و درب تا انتها باز و بسته نمی شود.

⭕لیست خطاهای احتمالی اپراتور های آریو

❌خطای 40 خطای اینکودر :

موتور به کنترل باکس متصل است اما هیچ پالسی از اینکودر دریافت نمی شود.

امکان عدم اتصال کابل اینکودر.

امکان خطا در تغذیه 5 ولت اینکودر.

❌خطای 41 خطای اینکودر:

سیم آبی رنگ کابل اینکودر (در بعضی از کابل ها سیم سبز رنگ) متصل نیست.

خطای 42 خطای اینکودر:

سیم زرد رنگ کابل اینکودر متصل نیست.

❌خطای 43 خطای اینکودر:

تعداد پالس های دریافتی از اینکودر (AوB) با هم برابر نیستند.

به دلیل اتصال ناقص کانکتور مخابراتی یا خرابی سخت افزاری اینکودر.

❌خطای 45 خطای اتصال موتور:

جهت اتصال سیم های موتور معکوس است.(سیم قرمز و مشکی)

❌خطای 46 خطای اینکودر:

موتور متصل نیست.

❌خطای 47 خطای درایور:

سیم زرد رنگ کابل اینکودر متصل نیست.

❌خطای 48 خطای اینکودر:

درایور موتور (در جهت بسته شدن) آسیب دیده است.

⭕BABY LOCK

نحوه قفل کردن کلید تاچ (قفل کودک/ Baby Lock)

سه ثانیه شاسی Enter را فشرده نگه دارید و سپس آن را رها کنید. پس از قفل شدن کلید، LED مربوط به نمایش وضعیت جاری (LED آبی رنگ) آهسته تر چشمک می زند.

نحوه باز کردن قفل کلید تاچ (بازشدن قفل کودک/Baby Lock)

جهت باز کردن قفل کلید (باز شدن قفل کودک) مجددا 3 ثانیه شاسی Enter را فشرده نگه داشته و سپس رها کنید.

پس از بازشدن قفل کلید، LED مربوط به نمایش وضعیت جاری (LED آبی رنگ) سریعتر چشمک می زند.

⭕نحوه پاک کردن ریموت های Learn شده روی کلیدهای دیجیتال

کلید های قدیمی

10 ثانیه شاسی لرن ریموت را که در پشت برد کلید قرار دارد، فشرده نگه دارید . ریموت های لرن شده حذف خواهند شد.

کلید های جدید

1.شاسی لرن را بفشارید. پس از شنیدن صدای Beep آن را رها کنید.

2.یکبار دیگر مرحله اول را تکرار کنید.

3.یکبار دیگر مرحله فوق را تکرار کنید، در این حالت (سومین بار) چندین بار پشت سر هم صدای Beep را خواهید شنید. ریموت های لرن شده حذف خواهند شد.

⭕نحوه اضافه کردن (Learning) ریموت ها روی کلیدهای دیجیتال (کلید های تاچ)

1.ابتدا قاب کلید دیجیتال (یا کلید تاچ) را باز کرده تا به کلید لرن که در پشت برد الکترونیکی قرار دارد دست پیدا کنید.

این کلید در بعضی از نسخه ها به صورت یک شاسی (کلید فشاری) و در بعضی از نسخه ها به صورت یک کلید تاچ (بدون شاسی) می باشد.

2.شاسی لرن را که در پشت برد کلید قرار دارد، فشرده نگه دارید و همزمان شاسی A را از روی ریموت کنترل بفشارید.(فقط شاسی A)

3.اگر مراحل بالا (مراحل اضافه شدن ریموت کنترل) به درستی انجام شده باشد، LED آبی رنگ روی پنل کلید دیجیتال (یا کلید تاچ) به صورت رقص نور روشن و خاموش می شوند و این موضوع نشان دهنده اضافه شدن ریموت کنترل جدید به کلید می باشد.

شما می توانید تا 20 عدد ریموت کنترل به هر کلید اضافه کنید.

⭕باتری ها

این امکان وجود دارد که از دو مدل باتری روی اپراتور استفاده شود.

باتری 60 ولت و باتری 30 ولت

نحوه اتصال باتری ها به کنترل باکس درب اتوماتیک:

سیم قرمز رنگ به محل 24+ و سیم مشکی رنگ (زمین) به محل منفی (-) در روی برد متصل می شوند.

اگر سیم های باتری به درستی وصل شوند و باتری دارای شارژ باشد LED قرمز رنگ روی کلید (تاچ) به صورت دائم، روشن خواهد شد. در صورت استفاده از باتری 60 وات در زمان قطع برق شهر، درب های متحرک می توانند بین 250 تا 300 مرتبه باز و بسته شوند و در صورتی که از باتری 30 وات استفاده شود این میزان بین 150 تا 200 مرتبه خواهد بود.
