راهنمای نصب و کاتالوگ اپراتور درب اتوماتیک آریو
این راهنما برای نصب اولیه، سیمبندی موتور و انکودر، اسکن مسیر، ورود به منوی تنظیمات و عیبیابی کنترلباکس اپراتور درب اتوماتیک کشویی آریو تهیه شده است. تنظیمات اشتباه موتور، قفل، سنسور یا پارامترهای حرکتی میتواند باعث عملکرد نامنظم، نمایش خطا یا آسیب به تجهیزات شود؛ بنابراین اجرای مراحل باید توسط نصاب یا تکنسین آشنا با سیستمهای درب اتوماتیک انجام شود.
اطلاعات کلیدی راهنمای اپراتور آریو

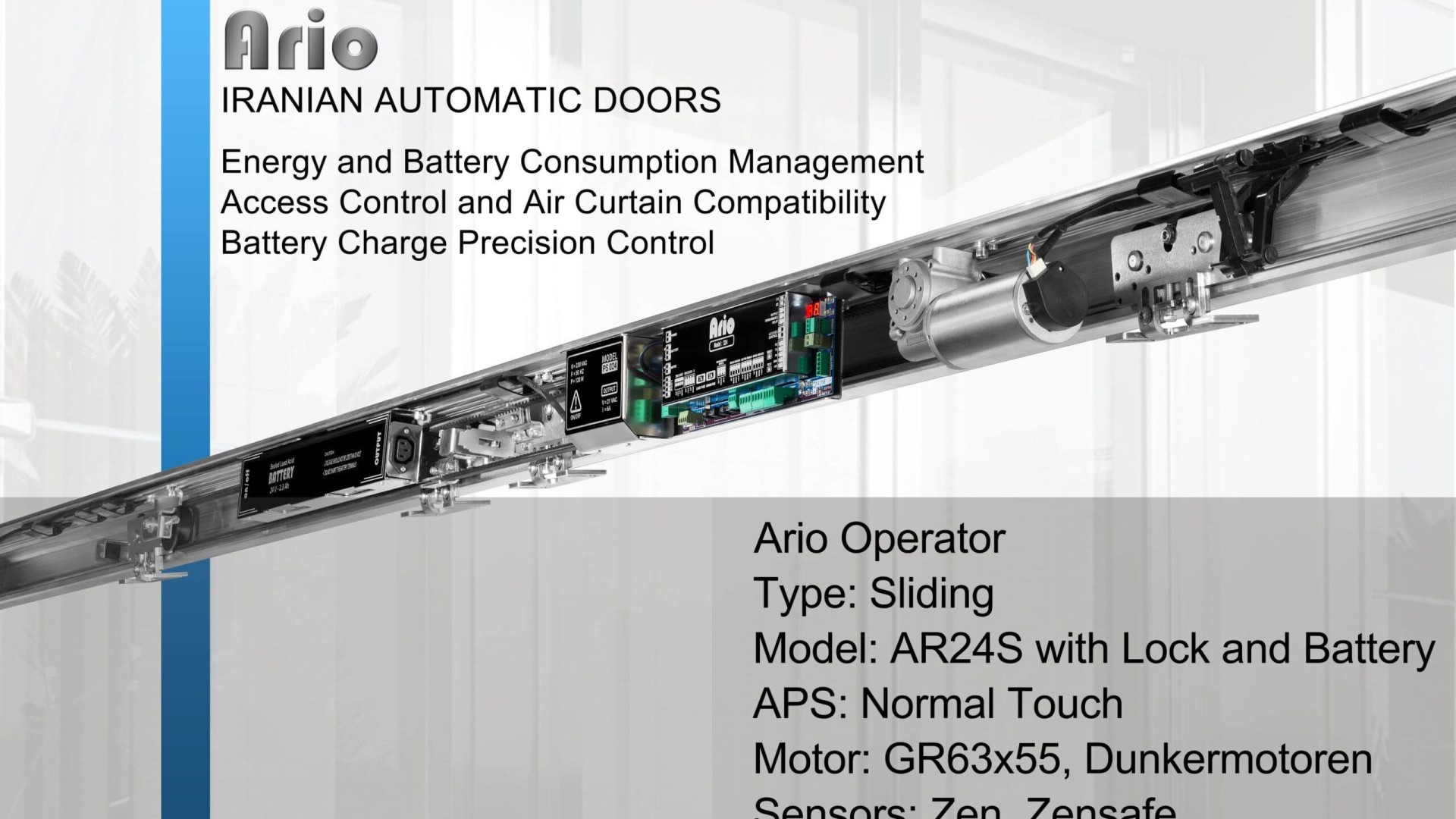

معرفی کنترلباکس و اپراتور درب اتوماتیک آریو
اپراتور کشویی آریو از ساختار ماژولار استفاده میکند و کنترلباکس آن امکان تنظیم سرعت، زمان توقف، نقاط ترمز، میزان بازشوی زمستانی، جهت چرخش موتور، قدرت موتور، نوع قفل و ورودیهای جانبی را فراهم میکند.
این سیستم میتواند متناسب با نسخه کنترلباکس و تجهیزات نصبشده به سنسورهای حرکتی و ایمنی، کلید تعیین وضعیت، قفل الکترومکانیکی، ریموت، پرده هوا و برخی سیستمهای مدیریت ساختمان متصل شود. سازگاری هر تجهیز باید براساس نقشه سیمبندی همان نسخه از برد بررسی شود.
برای مشاهده مشخصات تجاری، اجزای مجموعه و شرایط خرید، به صفحه اپراتور درب اتوماتیک آریو مراجعه کنید. هدف این مقاله آموزش نصب و تنظیمات است و جایگزین صفحه محصول یا دستورالعمل ایمنی کارخانه نیست.
نکات ایمنی پیش از نصب و تنظیم
- از سالمبودن ریل، هنگرها، تسمه، پولی و استوپرها مطمئن شوید.
- حرکت دستی لنگهها باید روان و بدون گیر مکانیکی باشد.
- کابل موتور و انکودر نباید کشیده، لهشده یا دارای اتصال ناقص باشد.
- تا پیش از تکمیل اسکن اولیه، تجهیزات جانبی غیرضروری متصل نشوند.
- مقادیر سرعت و گشتاور باید متناسب با وزن و ابعاد واقعی درب انتخاب شوند.
- پس از هر تغییر مهم، عملکرد سنسور ایمنی و توقف درب آزمایش شود.
مراحل سیمبندی و راهاندازی اولیه کنترلباکس
- سیم مشکی موتور را به ترمینال M− و سیم قرمز را به ترمینال M+ و کانکتور دوپین موتور متصل کنید.
- کابل انکودر را به کانکتور چهارتایی مخصوص انکودر متصل کنید. سوکت باید کاملاً در محل خود قرار گرفته و اتصال سیمهای سیگنال و تغذیه آن بررسی شود.
- سیمهای خروجی ترانس را مطابق علامتگذاری روی برد به کانکتور تغذیه کنترلباکس متصل کنید.
- پیش از وصل سنسورها، قفل، مادون قرمز یا تجهیزات جانبی، برق سیستم را وصل کرده و جهت حرکت اولیه را کنترل کنید.
- پس از وصل تغذیه، درب برای اسکن مسیر حرکت میکند؛ ابتدا تا نقطه انتهایی بازشدن حرکت کرده و پس از برخورد کنترلشده با استوپر، مسیر بستهشدن را طی میکند.
- پس از تکمیل اسکن، درب بسته شده و حرف A روی سونسگمنت نمایش داده میشود.
- کلید TEST را فشار دهید. درب باید یک چرخه کامل باز و بستهشدن را بدون ضربه، توقف غیرعادی یا نمایش خطا اجرا کند.
ورود به منوی تنظیمات کنترلباکس آریو
- روی کنترلباکس، کلیدهای K1 و K2 را همزمان فشار داده و رها کنید. روی کلید دیجیتال نیز میتوان از کلیدهای Up و Enter استفاده کرد.
- حرف بزرگ C روی سونسگمنت نمایش داده میشود و پس از چند لحظه عدد ۱ ظاهر خواهد شد.
- عدد ۱ به معنی ورود به نخستین منوی تنظیمات است.
- با کلید K1 یا Up میان منوها و مقادیر حرکت کنید.
- با کلید K2 یا Enter وارد منوی انتخابی شوید و مقدار را ذخیره کنید.
- مقدار در حال انتخاب معمولاً بهآرامی چشمک میزند.
- پس از ذخیره، مقدار چند بار با سرعت بیشتر چشمک میزند.
- اگر چند ثانیه کلیدی فشرده نشود، سیستم از تنظیمات خارج میشود.
- برای جلوگیری از ذخیره مقدار اشتباه، هر تغییر را با Enter تأیید کنید.
جدول منوهای تنظیمات کنترلباکس آریو
| منو | نمایش | کاربرد | نکته فنی |
|---|---|---|---|
| ۱ | 1 | تنظیم سرعت بازشدن | مقادیر بیشتر، سرعت بازشدن را افزایش میدهند. |
| ۲ | 2 | تنظیم سرعت بستهشدن | سرعت بستهشدن باید با ایمنی و وزن درب هماهنگ باشد. |
| ۳ | 3 | زمان بازماندن در نقطه انتهایی | مقدار بالاتر، زمان توقف باز را افزایش میدهد. |
| ۴ | 4 | فاصله شروع ترمز هنگام بازشدن | مقدار بیشتر معمولاً ترمز نرمتری ایجاد میکند. |
| ۵ | 5 | فاصله شروع ترمز هنگام بستهشدن | برای جلوگیری از ضربه انتهایی تنظیم میشود. |
| ۶ | 6 / P | عرض بازشو در حالت نیمهباز | برای حالت زمستانی یا Partial Open استفاده میشود. |
| ۷ | 7 | نوع و ولتاژ قفل | قفل ساده، کامل، ۱۲ ولت، ۲۴ ولت و حالتهای اختصاصی. |
| ۸ | 8 | جهت چرخش موتور | انتخاب راستگرد یا چپگرد از طریق نرمافزار. |
| ۹ | 9 | برنامه ترافیک | تنظیم رفتار بازماندن درب در ترددهای متوالی. |
| ۱۰ | A | قدرت و گشتاور موتور | انتخاب تقریبی ۳۵، ۷۰ یا ۱۰۰ درصد توان. |
| ۱۱ | b | تنظیمات اختصاصی | رزرو برای کاربردها یا نسخههای خاص. |
| ۱۲ | C | تعریف ورودی سختافزاری IN1 | تعیین عملکرد ورودی جانبی شماره یک. |
| ۱۳ | d | تعریف ورودی سختافزاری IN2 | تعیین عملکرد ورودی جانبی شماره دو. |
| ۱۴ | E | تعریف رله خروجی | پرده هوا یا عملکردهای خروجی قابل برنامهریزی. |
تنظیم قفل الکترومکانیکی در منوی شماره ۷
منوی شماره ۷ برای معرفی نوع قفل، ولتاژ قفل و نحوه کنترل میکروسوئیچ یا زبانه قفل استفاده میشود. انتخاب نادرست این منو میتواند باعث نمایش خطا یا بازنشدن درب شود.
| مقدار | نوع تنظیم | توضیح |
|---|---|---|
| 0 | بدون قفل سختافزاری | موتور در وضعیت قفل، نیروی نگهدارنده ایجاد میکند. |
| 1 | قفل ساده ۱۲ ولت | بدون بررسی میکروسوئیچ یا بازخورد زبانه قفل. |
| 2 | قفل ۱۲ ولت با تست میکروسوئیچ | وضعیت میکروسوئیچ قفل توسط کنترلباکس بررسی میشود. |
| 3 | قفل ۱۲ ولت با تست زبانه | عملکرد مکانیکی زبانه قفل بررسی میشود. |
| 4 | قفل کامل ۱۲ ولت | میکروسوئیچ و زبانه قفل هر دو کنترل میشوند. |
| 5 تا 8 | حالتهای مشابه برای قفل ۲۴ ولت | متناسب با قفل نصبشده و بازخوردهای آن انتخاب میشود. |
| 9 | قفل ۱۲ ولت بدون آهنربای دائم | برای نسخه خاص قفل ۱۲ ولت. |
| A | قفل ۲۴ ولت بدون آهنربای دائم | برای نسخه خاص قفل ۲۴ ولت. |
| b | قفل اختصاصی | برای تنظیمات سفارشی و کاربردهای خاص. |
- E15: اشکال در عملکرد زبانه قفل.
- E16: میکروسوئیچ قفل در زمان قفلشدن وضعیت صحیح را اعلام نمیکند.
- E17: میکروسوئیچ قفل در زمان بازشدن وضعیت مورد انتظار را اعلام نمیکند.
منوهای ۸ تا ۱۴ کنترلباکس
حالتهای عملکرد درب اتوماتیک آریو
فعالسازی عادی سنسورهای ورود و خروج.
بازشدن در عرض ذخیرهشده برای حالت زمستانی یا Partial Open.
پذیرش فرمان از سمت تعریفشده و محدودکردن جهت دیگر.
درب بهصورت کامل باز میماند.
درب بسته شده و قفل یا نیروی نگهدارنده فعال میشود.
حرف o هنگام بازشدن و c هنگام بستهشدن نمایش داده میشود.
کدهای خطای اپراتور درب اتوماتیک آریو
خطاهای زیر عمدتاً به موتور، انکودر، درایور و اتصالات مربوطاند. پیش از تعویض قطعه، کانکتورها، کابلها، تغذیه و اتصال زمین بررسی شوند.
قفل کودک و تنظیم ریموت کنترل
فعالکردن قفل کودک کلید دیجیتال
کلید Enter را حدود سه ثانیه نگه دارید و سپس رها کنید. پس از فعالشدن قفل کودک، الگوی چشمکزدن LED وضعیت تغییر میکند.
غیرفعالکردن قفل کودک
دوباره کلید Enter را حدود سه ثانیه نگه دارید. پس از آزادشدن کلید دیجیتال، سرعت چشمکزدن LED به حالت عادی برمیگردد.
افزودن ریموت به کلید دیجیتال
- قاب کلید دیجیتال را باز کنید تا کلید Learn در دسترس باشد.
- کلید Learn را فشار داده و همزمان کلید A ریموت را بزنید.
- اعلام صوتی یا نوری ثبت ریموت را بررسی کنید.
- عملکرد تمام حالتهای موردنیاز را آزمایش کنید.
حذف ریموتهای ثبتشده
در نسخههای قدیمی، نگهداشتن طولانی کلید Learn حافظه ریموتها را پاک میکند. در برخی نسخههای جدید، کلید Learn باید در چند مرحله فشرده شود تا چند صدای Beep متوالی شنیده شود. روش دقیق به نسخه کلید دیجیتال بستگی دارد.
اتصال باتری پشتیبان اپراتور آریو
اپراتور میتواند متناسب با نسخه کنترلباکس و پک عرضهشده از باتری پشتیبان استفاده کند. سیم قرمز باتری به ترمینال مثبت و سیم مشکی به ترمینال منفی متصل میشود.
تعداد سیکل قابل اجرا هنگام قطع برق به ظرفیت و سلامت باتری، وزن درب، سرعت، اصطکاک ریل و تعداد لنگههای متحرک بستگی دارد. باتری ضعیف ممکن است در حالت بدون بار ولتاژ مناسب نشان دهد، اما هنگام حرکت درب افت ولتاژ شدید داشته باشد.
نکات مهم پس از پایان تنظیمات
- چند سیکل کامل باز و بستهشدن بدون تردد آزمایش شود.
- سنسورهای حرکتی و ایمنی از هر دو سمت کنترل شوند.
- درب در انتهای مسیر نباید ضربه شدید ایجاد کند.
- عملکرد قفل در حالت Lock و خروج از حالت قفل آزمایش شود.
- در زمان قطع برق، رفتار باتری پشتیبان بررسی شود.
- کابلها از تسمه، پولی و بخشهای متحرک فاصله داشته باشند.
- کاور اپراتور پس از اطمینان از عملکرد صحیح نصب شود.
- پارامترهای نهایی برای سرویسهای بعدی ثبت شوند.
صفحات مرتبط با اپراتور آریو
سؤالات متداول درباره نصب و تنظیم اپراتور آریو
چگونه وارد منوی تنظیمات کنترلباکس آریو شویم؟
کلیدهای K1 و K2 روی برد یا کلیدهای Up و Enter روی کلید دیجیتال را همزمان فشار داده و رها کنید. پس از نمایش حرف C، منوی شماره یک ظاهر میشود.
اگر درب هنگام اسکن در جهت اشتباه حرکت کند چه کنیم؟
جهت چرخش موتور را از منوی شماره ۸ تغییر دهید. پیش از جابهجایی سیمهای موتور یا انکودر، سیمبندی و کد خطا باید توسط تکنسین بررسی شود.
خطای E42 در اپراتور آریو به چه معناست؟
این خطا معمولاً به قطع یا دریافتنشدن یکی از سیگنالهای انکودر مربوط است. سیم زرد، سوکت انکودر و سلامت کابل باید بررسی شوند.
خطای E43 چگونه برطرف میشود؟
E43 نشان میدهد تعداد پالسهای دو کانال انکودر برابر نیست. اتصال سوکت، سیمهای سیگنال و سلامت سختافزاری انکودر بررسی و سپس اسکن تکرار شود.
عرض بازشو در حالت زمستانی چگونه تنظیم میشود؟
در منوی شماره ۶، لنگه را بهصورت دستی در عرض موردنظر قرار دهید و سپس با K2 یا Enter مقدار را ذخیره کنید.
تنظیم سرعت بیشتر همیشه بهتر است؟
خیر. سرعت باید با وزن لنگه، طول مسیر، وضعیت ریل، فاصله ترمز و سنسورهای ایمنی هماهنگ باشد. سرعت زیاد میتواند استهلاک و شدت ضربه را افزایش دهد.
آیا اپراتور آریو به سیستم BMS متصل میشود؟
متناسب با نسخه کنترلباکس، ورودیهای جانبی و رله خروجی میتوانند برای ارتباط با BMS، دزدگیر یا پرده هوا استفاده شوند. نقشه همان نسخه برد باید بررسی شود.
چرا پس از فشردن TEST درب درست حرکت نمیکند؟
جهت موتور، اتصال انکودر، تراز مکانیکی، اسکن اولیه و کدهای خطای نمایشگر را بررسی کنید. پس از رفع علت، سیستم را Reset کرده و اسکن را دوباره انجام دهید.
آیا تجهیزات جانبی را قبل از اسکن وصل کنیم؟
بهتر است ابتدا موتور، انکودر و تغذیه راهاندازی و مسیر حرکت آزمایش شود. پس از اطمینان از حرکت صحیح، سنسورها، قفل و تجهیزات جانبی متصل شوند.
قفل کودک کلید دیجیتال چگونه فعال میشود؟
کلید Enter را حدود سه ثانیه نگه دارید و سپس رها کنید. برای غیرفعالکردن نیز همین عمل را دوباره انجام دهید.
باتری پشتیبان چند بار درب را حرکت میدهد؟
تعداد سیکل به ظرفیت و سلامت باتری، وزن درب، تنظیمات سرعت و اصطکاک مکانیکی وابسته است و باید در محل پروژه آزمایش شود.
آیا نصب اپراتور آریو بدون تکنسین توصیه میشود؟
خیر. تنظیمات موتور، انکودر، قفل و تجهیزات ایمنی تخصصی است و نصب اشتباه میتواند به برد یا قطعات مکانیکی آسیب وارد کند.
