چشمی درب اتوماتیک Optex OA-4500S(E)

OPTEX OA-4500S(E) حسگر مادون قرمز فعال است که فعال‌سازی و ایمنی را در یک قطعه ترکیب می‌کند. سازنده آن را برای درب‌های صنعتی با ارتفاع نصب ۲٫۵ تا ۴٫۵ متر معرفی کرده است.
9,500,000 تومان

سنسور OPTEX OA-4500S(E)

OPTEX OA-4500S(E) یک حسگر مادون قرمز فعال است که سازنده آن را برای درب‌های صنعتی تا ارتفاع نصب ۴٫۵ متر معرفی کرده است. این مدل فعال‌سازی و ایمنی را در یک حسگر ترکیب می‌کند: ناحیه فعال‌سازی درب را باز می‌کند و تشخیص حضور تا خالی‌شدن آستانه از بسته‌شدن زودهنگام جلوگیری می‌کند. پیش از خرید، مدل دقیق روی برچسب حسگر و نوع درب را تطبیق دهید؛ این محصول را صرفاً به‌عنوان جایگزین عمومی هر چشمی درب شیشه‌ای انتخاب نکنید.

تصاویر سنسور OPTEX OA-4500S(E)

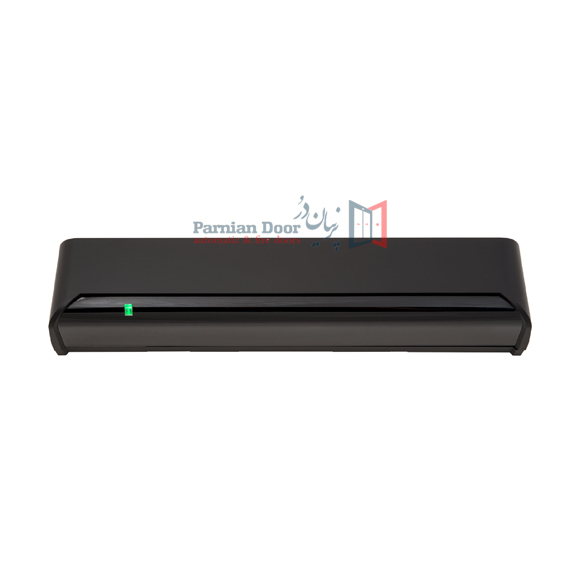

چشمی درب اتوماتیک Optex OA-4500S(E)؛ تصویر 1

مشخصات و نکات انتخاب

مورد مشخصات سند سازنده نکته هنگام انتخاب
مدل و رنگ OA-4500S(E)؛ قاب مشکی طبق صفحه سازنده پسوند روی قطعه با این مدل تطبیق داده شود؛ رنگ دیگر با موجودی واقعی تأیید شود.
گروه کاربرد سازنده حسگر ترکیبی فعال‌سازی و ایمنی برای درب صنعتی نوع ورودی و اپراتور پروژه بررسی شود.
روش تشخیص مادون قرمز فعال بازتابی؛ تشخیص حضور با رادار عبور خودکار یکسان نیست.
ارتفاع نصب ۲٫۵ تا ۴٫۵ متر ارتفاع نصب حسگر است، نه عرض دهانه.
تنظیم زاویه عمق ردیف‌های ۱ تا ۳: از ۶- تا ۶+ درجه؛ ردیف‌های ۴ و ۵: از ۲۶+ تا ۴۴+ درجه ابعاد ناحیه به ارتفاع نصب بستگی دارد؛ جدول سازنده را ببینید.
تغذیه ۱۲ تا ۲۴ ولت AC با تلرانس ۱۰٪ و ۵۰/۶۰ هرتز؛ یا ۱۲ تا ۳۰ ولت DC با تلرانس ۱۰٪ اتصال توسط تکنسین و مطابق دستگاه واقعی انجام شود.
مصرف کمتر از ۲٫۵ وات؛ کمتر از ۴ ولت‌آمپر در حالت AC ظرفیت منبع تغذیه کنترل باکس بررسی شود.
خروجی فعال‌سازی با تشخیص ردیف ۳ و ۴ و ۵؛ قابل انتخاب N.C. یا N.O.؛ حداکثر ۵۰ ولت و ۰٫۳ آمپر (بار مقاومتی) ورودی کنترل باکس با نوع کنتاکت تطبیق داده شود.
خروجی ایمنی با تشخیص ردیف ۱ و ۲؛ قابل انتخاب N.C. یا N.O.؛ حداکثر ۵۰ ولت و ۰٫۳ آمپر (بار مقاومتی) این خروجی تنها بخشی از ایمنی کل مجموعه است.
نشانگر عملکرد سبز: آماده‌به‌کار؛ قرمز: تشخیص ردیف ۱؛ نارنجی: تشخیص ردیف‌های ۲ تا ۵ برای عیب‌یابی و تنظیم بعد از نصب کاربرد دارد.
زمان نگهداری و پاسخ نگهداری خروجی حدود ۰٫۵ ثانیه؛ زمان پاسخ کمتر از ۰٫۳ ثانیه رفتار نهایی با تنظیمات کنترل باکس بررسی شود.
شرایط کاری و حفاظت دمای ۲۰- تا ۵۵+ درجه سانتی‌گراد؛ رطوبت کمتر از ۸۰٪؛ IP54 IP54 به معنی غوطه‌وری یا شست‌وشوی پرفشار نیست.
وزن و متعلقات ۳۲۰ گرم؛ کابل ۴ متری، ۲ پیچ نصب، شابلون نصب، دفترچه راهنما و ابزار تنظیم ناحیه بسته تحویلی با فهرست سازنده تطبیق داده شود.

کاربرد صنعتی را از ورودی فروشگاه جدا کنید

در یک ورودی صنعتی، ارتفاع محل نصب، نوع حرکت درب و مسیر عبور نفر یا وسیله نقلیه با یک ورودی معمولی تجاری فرق دارد. ابتدا همین شرایط را مشخص کنید و سپس حسگر را انتخاب کنید. وجود نام «چشمی درب اتوماتیک» روی دو محصول، کاربرد و محدوده تشخیص آن‌ها را یکسان نمی‌کند.

اگر حسگر برای تعویض قطعه موجود انتخاب می‌شود، علاوه بر مدل قبلی، تصویر محل نصب و مشخصات اپراتور لازم است. نصب در ارتفاع خارج از محدوده معرفی‌شده را نباید با افزایش حساسیت به‌صورت حدسی جبران کرد.

فعال‌سازی و حفاظت چه تفاوتی دارند؟

در OA-4500S(E)، ردیف‌های ۳ تا ۵ ناحیه تشخیص خروجی فعال‌سازی را تحریک می‌کنند و ردیف‌های ۱ و ۲ خروجی ایمنی را. سازنده می‌گوید ناحیه تشخیص حضور تا ۶ درجه به سمت درب یا دور از آن جابه‌جا می‌شود و ناحیه حرکت مستقل از آن تنظیم می‌شود. این تفکیک به انتخاب محل نصب و تنظیم کمک می‌کند، اما جای بررسی سایر تجهیزات و عملکرد کامل درب را نمی‌گیرد.

سازنده هشدار می‌دهد ناحیه واقعی بسته به نور محیط، رنگ یا جنس جسم، کف و سرعت ورود ممکن است کوچک‌تر شود، و ورود با سرعت کمتر از ۵۰ یا بیشتر از ۱۵۰۰ میلی‌متر بر ثانیه ممکن است تشخیص داده نشود. نحوه اتصال خروجی‌ها، تنظیم محدوده و بررسی رفتار اپراتور باید مطابق راهنمای مدل واقعی انجام شود. داشتن یک حسگر به‌تنهایی به معنی تأیید ایمنی کل نصب یا انطباق آن با یک استاندارد مشخص نیست.

بررسی انتخاب در پروژه

برای مثال، در پروژه‌ای که حسگر بالای دهانه مرتفع نصب می‌شود، ابتدا ارتفاع نصب را اندازه‌گیری کنید؛ سپس عرض ورودی و مسیر نزدیک‌شدن افراد و تجهیزات را روی نقشه مشخص کنید. این یک روش بررسی انتخاب است و گزارشی از نصب این محصول در پروژه‌ای نام‌برده نیست.

پوشش حسگر باید با محدوده موردنیاز همان ورودی تطبیق داده شود. سطح کف، نور محیط، حرکت اجسام اطراف و امکان سرویس دوره‌ای را نیز به تکنسین اطلاع دهید تا انتخاب و تنظیم بر اساس محل واقعی انجام شود.

خرید، جایگزینی و نگهداری

مدل کامل حسگر، ارتفاع نصب، نوع اپراتور و تغذیه قابل‌استفاده را پیش از سفارش اعلام کنید. برای قطعه جایگزین، عکس برچسب و اتصالات موجود به بررسی سازگاری کمک می‌کند. رنگ قاب نیز باید بر اساس موجودی واقعی سفارش تأیید شود.

پس از نصب یا سرویس، عملکرد در محدوده موردنیاز ورودی بررسی شود. تمیزکردن بدنه و سطح حسگر باید با روش مجاز سازنده انجام شود؛ تغییر محدوده تشخیص یا اتصالات بدون بررسی فنی توصیه نمی‌شود.

محصولات مرتبط برای بررسی انتخاب

برای مقایسه وظیفه قطعات و نوع مجموعه، صفحات زیر را ببینید. مرتبط‌بودن این محصولات به معنی تأیید سازگاری مستقیم آن‌ها با یکدیگر نیست.

پرسش‌های متداول سنسور OPTEX OA-4500S(E)

OA-4500S(E) برای چه نوع دربی معرفی شده است؟

OPTEX این مدل را حسگر ترکیبی فعال‌سازی و ایمنی برای درب‌های صنعتی تا ارتفاع نصب ۴٫۵ متر معرفی می‌کند. تناسب آن با درب پروژه باید بررسی شود.

ارتفاع نصب آن چقدر است؟

طبق صفحه رسمی OA-4500S(E)، ارتفاع نصب ۲٫۵ تا ۴٫۵ متر معرفی شده است. این عدد مربوط به محل نصب حسگر است.

تغذیه AC و DC آن یکسان است؟

طبق سازنده تغذیه AC از ۱۲ تا ۲۴ ولت و تغذیه DC از ۱۲ تا ۳۰ ولت است؛ هر دو با تلرانس ۱۰٪. اتصال باید مطابق راهنمای قطعه واقعی توسط تکنسین انجام شود.

IP54 یعنی محصول ضدآب کامل است؟

خیر. IP54 مجوز غوطه‌وری یا شست‌وشوی پرفشار نیست. حفاظت نصب و روش نظافت باید با شرایط محیط و راهنمای سازنده هماهنگ باشند.

می‌توان آن را بدون بررسی جایگزین چشمی درب شیشه‌ای کرد؟

خیر. نوع درب، وظیفه حسگر، محدوده تشخیص و سازگاری با اپراتور باید پیش از تعویض بررسی شوند.

منابع مشخصات

پرنیان درب؛ درب اتوماتیک

برای انتخاب قطعه مناسب، با پرنیان درب تماس بگیرید

مدل اپراتور و تصویر قطعه فعلی را ارسال کنید تا سازگاری آن با مجموعه پروژه بررسی شود.

مدل OA-4500
رنگ ها مشکی / نقره ای
منطقه قابل دید خطی در همه جهات
روش دید مادون قرمز
تنظیم عمق دید ردیف 4 و 5 - +26 تا +44 درجه - ردیف 1 و 3 -6 تا +6 درجه
منبع تغذیه 12 تا 24 ولت AC/DC
مصرف انرژی 100mA (atDC24V)>
نشانگر عملکرد Green : Stand By - Red : 1St row detection - Orange : 2nd and 5th
زمان نگه داشتن رله Approx 0.5 sec
دمای کاری -20 درجه سانتیگراد تا +55 درجه سانتیگراد
وزن 320 گرم
متعلقات کابل 4 متری
