معرفی خانواده Deutschtec Airdrive 68

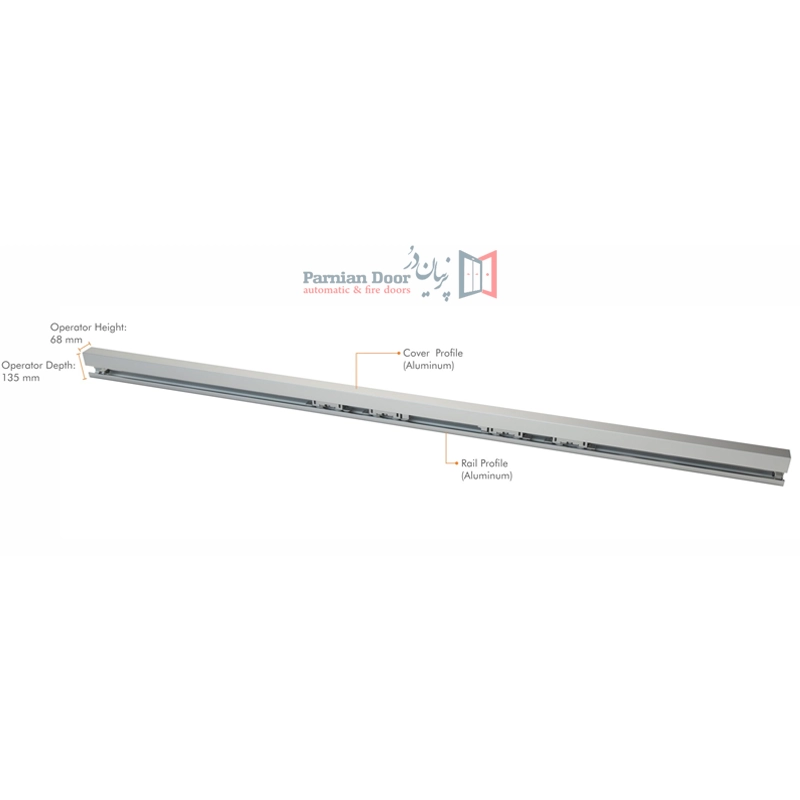

Deutschtec Airdrive 68 Series خانوادهای از اپراتورهای درب اتوماتیک کشویی آلمانی است که با هدف ترکیب توان فنی، ابعاد بسیار فشرده و ظاهر معماری مینیمال طراحی شدهاند. مشخصه شاخص تمام مدلهای این خانواده، مقطع اپراتور با ارتفاع فقط ۶۸ میلیمتر و عمق ۱۳۵ میلیمتر است.
در این خانواده، یک مدل برای همه پروژهها در نظر گرفته نشده است. Airdrive68EC برای دربهای سبک و اقتصادی، Airdrive68NG برای پروژههای استاندارد حرفهای، Airdrive68NG/Cristal برای معماری تمامشیشه، Airdrive68PR برای انتخاب انعطافپذیر نوع ریل و Airdrive68NG/H برای کاربرد Heavy-Duty طراحی شدهاند.
اطلاعات کلیدی Airdrive 68 Series
چرا ارتفاع ۶۸ میلیمتر مهم است؟
در بسیاری از ورودیهای شیشهای، ارتفاع کاور اپراتور مستقیماً روی ظاهر نما اثر میگذارد. Airdrive 68 با ارتفاع تنها ۶۸ میلیمتر، سطح اشغال بصری بالای درب را کاهش میدهد و برای نماهای شیشهای، لابیهای مدرن، فروشگاهها و پروژههایی که حداقل دیدهشدن تجهیزات مکانیکی اهمیت دارد مناسب است.
این کاهش ارتفاع به معنی محدودشدن خانواده به دربهای سبک نیست؛ بسته به نسخه، ظرفیت از ۱۰۰ کیلوگرم در EC تا ۲۰۰ کیلوگرم در NG/H برای یک لنگه افزایش پیدا میکند.
مقایسه کامل مدلهای Airdrive 68
| مدل | ظرفیت تکلنگه | ظرفیت دولنگه | موتور | ریل | هنگر هر لنگه | منبع تغذیه | کاربری پیشنهادی |
|---|---|---|---|---|---|---|---|
| Airdrive68EC | 100 kg | 2×80 kg | 50 W | Aluminium | 2 | 230V / 65VA | اقتصادی، درب سبک و تردد کمتر |
| Airdrive68NG | 150 kg | 2×135 kg | 100 W | Stainless Steel | 2 | 230V / 130VA | مدل استاندارد حرفهای |
| Airdrive68NG/Cristal | 150 kg | 2×135 kg | 100 W | Stainless Steel | 2 | 230V / 130VA | اجرای Full Glass |
| Airdrive68PR – SS | 150 kg | 2×135 kg | 100 W | Stainless Steel | 2 | 230V / 130VA | انعطاف در انتخاب ریل |
| Airdrive68PR – AL | 140 kg | 2×120 kg | 100 W | Aluminium | 2 | 230V / 130VA | نسخه ریل آلومینیوم |
| Airdrive68NG/H | 200 kg | 2×150 kg | 2×100 W | Stainless Steel | 3 | 230V / 260VA | Heavy-Duty |
Airdrive68EC؛ نسخه اقتصادی برای دربهای سبک
Airdrive68EC اقتصادیترین مدل از این پنج نسخه است. Deutschtec این مدل را برای دربهای سبک و فضاهای داخلی با تردد پایینتر معرفی میکند. ظرفیت رسمی آن ۱۰۰ کیلوگرم تکلنگه و ۲×۸۰ کیلوگرم دولنگه است.
موتور این مدل ۵۰ وات است، ریل آن از آلومینیوم ساخته میشود و منبع تغذیه 230V/65VA دارد. با وجود اقتصادیبودن، ابعاد مقطع همچنان 68×135 میلیمتر، بازشوی تکلنگه 800 تا 2000 میلیمتر و بازشوی دولنگه 1000 تا 3000 میلیمتر است.
Airdrive68EC برای چه پروژههایی مناسبتر است؟
فضاهای داخلی اداری، اتاقهای جلسه، ورودیهای کمتردد، فروشگاههای کوچک، پارتیشنهای شیشهای و پروژههایی که وزن لنگه پایین است و هزینه خرید اهمیت بیشتری دارد.
Airdrive68NG؛ مدل استاندارد حرفهای
Airdrive68NG مدل متعادل و حرفهای خانواده است. موتور ۱۰۰ وات و ریل Stainless Steel آن امکان جابهجایی لنگه تا ۱۵۰ کیلوگرم تکلنگه و ۲×۱۳۵ کیلوگرم دولنگه را فراهم میکند.
برای هر لنگه دو هنگر در نظر گرفته شده است و پروفیل Anti-Noise Rubber به کاهش نویز مکانیکی حرکت کمک میکند. این مدل برای ورودیهای تجاری، اداری، هتل، ساختمان عمومی و پروژههایی که هم طراحی باریک و هم ظرفیت مناسب نیاز دارند انتخاب منطقیتری نسبت به EC است.
Airdrive68NG/Cristal؛ برای درب تمامشیشه
Airdrive68NG/Cristal مشخصات فنی اصلی NG را حفظ میکند اما برای طراحی Full Glass توسعه یافته است. ظرفیت اپراتور ۱۵۰ کیلوگرم تکلنگه و ۲×۱۳۵ کیلوگرم دولنگه است و موتور ۱۰۰ وات، ریل Stainless Steel و دو هنگر برای هر لنگه دارد.
این مدل برای ورودیهایی مناسب است که حذف فریمهای حجیم و افزایش سطح شیشه اهمیت معماری دارد. در عین حال، ظرفیت اسمی اپراتور نباید بهتنهایی مبنای انتخاب شیشه قرار گیرد؛ مقاومت شیشه، نوع سوراخکاری، یراق و خواص مکانیکی پنل شیشهای باید جداگانه توسط طراح و مجری کنترل شوند.
Airdrive68PR؛ انتخاب ریل استیل یا آلومینیوم
Airdrive68PR از نظر ابعاد و موتور به NG نزدیک است، اما مزیت اصلی آن امکان استفاده از دو نوع Track Profile است. با ریل Stainless Steel ظرفیت به ۱۵۰ کیلوگرم تکلنگه و ۲×۱۳۵ کیلوگرم دولنگه میرسد.
در نسخه ریل Aluminium ظرفیت رسمی به ۱۴۰ کیلوگرم تکلنگه و ۲×۱۲۰ کیلوگرم دولنگه کاهش پیدا میکند. بنابراین در PR نوع ریل بخشی از مشخصات مهندسی اپراتور است و باید در زمان سفارش دقیقاً مشخص شود.
چه زمانی PR انتخاب مناسبی است؟
وقتی پروژه به انعطاف در انتخاب ریل نیاز دارد یا وزن لنگه بهگونهای است که میتوان میان نسخه آلومینیومی سبکتر و نسخه Stainless Steel با ظرفیت بالاتر تصمیمگیری کرد.
Airdrive68NG/H؛ نسخه Heavy-Duty
Airdrive68NG/H قویترین مدل این مجموعه است. ظرفیت رسمی آن ۲۰۰ کیلوگرم تکلنگه و ۲×۱۵۰ کیلوگرم دولنگه است.
Deutschtec در توضیح رسمی این مدل استفاده از دو موتور ۱۰۰ وات و سه هنگر برای هر لنگه را برای افزایش توان سیستم ذکر میکند. ریل Stainless Steel و منبع تغذیه 230V/260VA نیز متناسب با کاربری Heavy-Duty در نظر گرفته شدهاند.
این نسخه برای لنگههای سنگینتر، شیشههای ضخیم، ورودیهای بزرگ و پروژههایی مناسب است که NG استاندارد از نظر ظرفیت وزنی پاسخگو نیست.
مشخصات مشترک فنی خانواده
| مشخصه | مقدار | توضیح |
|---|---|---|
| ارتفاع اپراتور | 68 mm | مشترک بین پنج مدل |
| عمق اپراتور | 135 mm | مشترک بین پنج مدل |
| عرض بازشو تکلنگه | 800–2000 mm | طبق صفحات رسمی |
| عرض بازشو دولنگه | 1000–3000 mm | طبق صفحات رسمی |
| سرعت بازشدن | تا 0.9 m/s | قابل تنظیم؛ مقدار اعلامی برای دولنگه |
| سرعت بستهشدن | تا 0.9 m/s | قابل تنظیم؛ مقدار اعلامی برای دولنگه |
| Hold-Open Time | 0–30 s | قابل تنظیم |
| دمای کاری | -15 تا +50°C | Ambient Temperature |
| Protection Class | IP20 | طبق دیتای رسمی |
| کیت اپراتور | 100% German-made | طبق Deutschtec |
| مبدأ کنترلر | German | در صفحات رسمی |
| مبدأ Gear Motor | Germany | نام برند موتور در صفحات رسمی ذکر نشده |
| Anti-Noise Rubber | دارد | برای کاهش نویز حرکت |
| Safety Sensor Test Signal | پشتیبانی میشود | برای سنسورهای ایمنی سازگار |
| خروجی جانبی | 24V DC | برای Accessories |
| Power Lock | دارد | بههمراه Lock Monitoring |
| قفل الکترومکانیکی | اختیاری | قابل استفاده |
| DEAP | اختیاری | افزودن امکانات نرمافزاری و سختافزاری |
| Programmable Input | اختیاری | در مدلهای بررسیشده |
| Programmable Output | اختیاری | در مدلهای بررسیشده |
| Mechanical Key Switch | اختیاری | قابل اتصال |
| Digital Programme Switch | اختیاری | انتخاب حالت و خواندن Error Memory |
| باتری 2.2Ah | تا حدود 400 سیکل | اختیاری |
| Durability Test | 1,000,000 cycles | طبق Deutschtec |
| استانداردها | DIN18650 / EN16005 / EN60335 / EN ISO 13849 / CE | طبق صفحات رسمی |

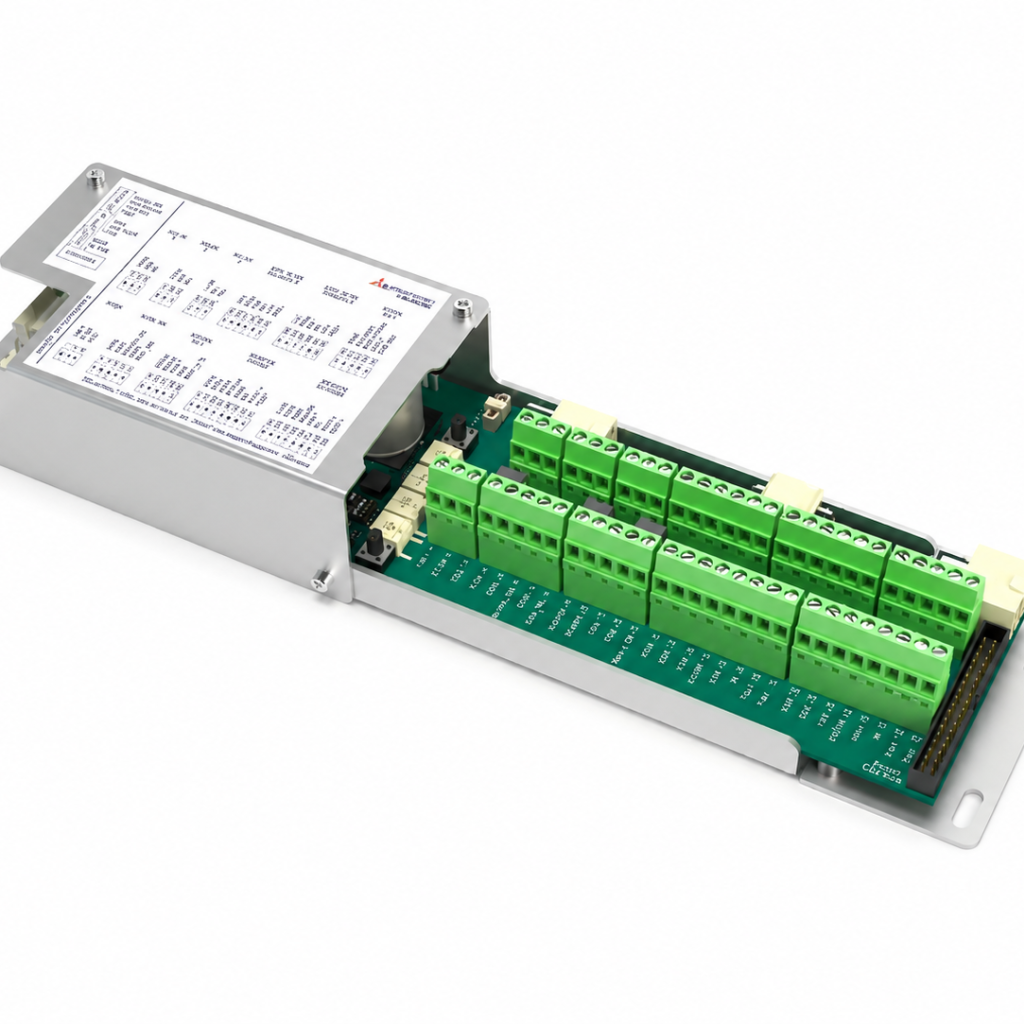

موتور، کنترلر و مبدأ ساخت
در صفحات رسمی Deutschtec برای این خانواده عبارت 100% German-made operator kit درج شده است. همچنین مبدأ Control Unit بهصورت German و مبدأ Gear Motor بهصورت Germany اعلام میشود.
در این صفحات نام تجاری مشخصی مانند Dunkermotoren برای موتور درج نشده است؛ بنابراین در صفحه محصول بهتر است صرفاً «موتور آلمانی» یا «Gear Motor با مبدأ آلمان» نوشته شود، مگر اینکه پکیج واقعی واردشده به ایران برند موتور مشخص و قابل اثباتی داشته باشد.

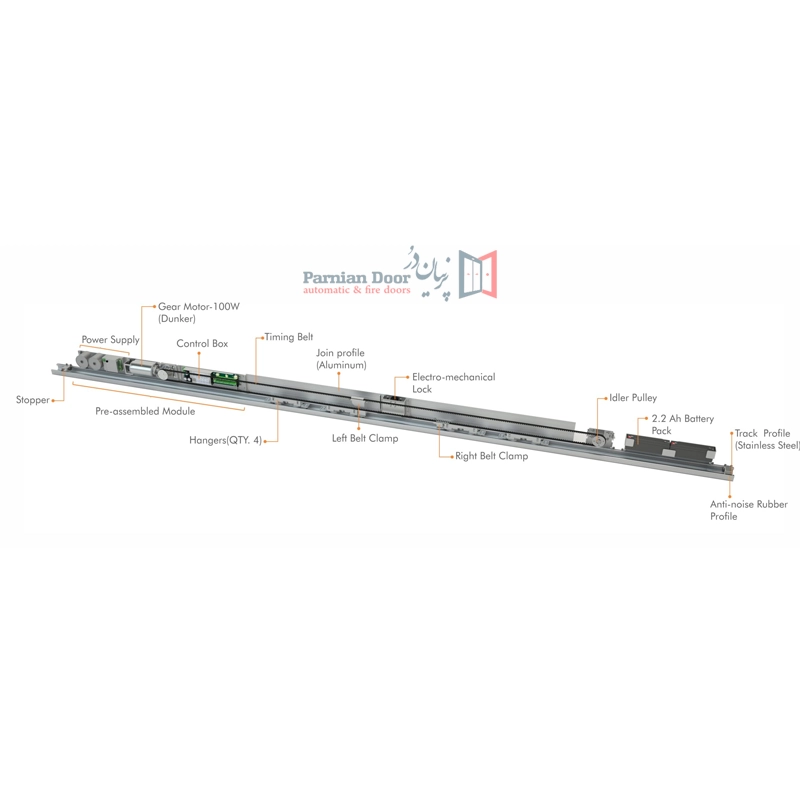

ریل، هنگر و عملکرد کمصدا
نوع ریل در مدلهای مختلف یکی از تفاوتهای مهم است. NG و NG/H از Stainless Steel استفاده میکنند، EC ریل Aluminium دارد و PR امکان انتخاب هر دو نوع را ارائه میدهد. در کنار ریل، Anti-Noise Rubber Profile برای کاهش صدای مکانیکی حرکت در نظر گرفته شده است.
مدلهای معمولی دو هنگر برای هر لنگه دارند، در حالی که NG/H برای تحمل بار بیشتر از سه هنگر برای هر لنگه استفاده میکند. افزایش تعداد هنگرها باعث توزیع بهتر بار روی مجموعه حرکتی میشود.
سرعت حرکت و زمان بازماندن
ایمنی و اتصال سنسورها
Airdrive 68 امکان استفاده از سنسورهای ایمنی دارای Testing Signal را دارد. این قابلیت در پروژههایی که سنسور باید توسط کنترلر مانیتور شود اهمیت دارد. انتخاب سنسور، موقعیت نصب و تنظیم میدان تشخیص باید متناسب با عرض دهانه، سرعت درب و شرایط تردد انجام شود.
قفل و کنترل تردد
Power Lock و Lock Monitoring در مشخصات رسمی خانواده دیده میشوند و امکان استفاده از قفل الکترومکانیکی نیز وجود دارد. از خروجی 24V DC میتوان برای تجهیزات جانبی سازگار استفاده کرد.
ورودی و خروجی قابل برنامهریزی بهصورت آپشن، Mechanical Key Switch و Digital Programme Switch امکان یکپارچهکردن سیستم با سناریوهای مختلف کنترل تردد را فراهم میکنند.
باتری بکآپ
برای مدلهای بررسیشده امکان استفاده از باتری 2.2Ah بهصورت اختیاری درج شده و Deutschtec حداکثر حدود ۴۰۰ سیکل عملکرد را برای این باتری ذکر میکند. نوع عملکرد در قطع برق باید در زمان تنظیم و سفارش پکیج بر اساس نیاز پروژه مشخص شود.
DEAP و توسعه امکانات
DEAP در محصولات Deutschtec بهعنوان گزینهای برای افزودن قابلیتهای نرمافزاری و سختافزاری بیشتر معرفی شده است. همچنین Programmable Input و Programmable Output اختیاری انعطاف بیشتری برای اتصال تجهیزات خاص پروژه ایجاد میکنند.
Digital Programme Switch و عیبیابی
Digital Programme Switch علاوه بر انتخاب حالتهای کاری، امکان خواندن Error Memory همراه با Error Code را فراهم میکند. در زمان سرویس و نگهداری، وجود کد خطا میتواند تشخیص اولیه مشکل را سریعتر کند.
فریمهای قابل استفاده
سازگاری فریم بسته به مدل متفاوت است. برای NG، EC، PR و NG/H گزینههایی مانند Thermal Break TBS، UTS، Saturn و Frameless در صفحات رسمی ذکر شدهاند. نسخه Cristal ماهیت Full Glass دارد و انتخاب اتصال شیشه باید بر اساس جزئیات اجرایی همان سیستم انجام شود.
دوام یک میلیون سیکل
Deutschtec برای مدلهای Airdrive 68 مورد بررسی، 1,000,000 Cycles Durability Test را در جدول استانداردها درج کرده است. این موضوع نشان میدهد خانواده برای استفاده مداوم طراحی شده، اما عمر واقعی سیستم همچنان به وزن لنگه، کیفیت نصب، تمیزی ریل، تنظیم درب و برنامه سرویس دورهای وابسته است.
کدام مدل Airdrive 68 را انتخاب کنیم؟
| شرایط پروژه | مدل پیشنهادی | دلیل انتخاب |
|---|---|---|
| لنگه سبک و تردد کمتر | Airdrive68EC | موتور 50W و پکیج اقتصادیتر |
| کاربری عمومی حرفهای | Airdrive68NG | تعادل مناسب ظرفیت، ریل استیل و موتور 100W |
| طراحی تمامشیشه | Airdrive68NG/Cristal | راهکار Full Glass تخصصی |
| نیاز به انتخاب نوع ریل | Airdrive68PR | ریل Aluminium یا Stainless Steel |
| لنگه سنگین / Heavy-Duty | Airdrive68NG/H | دو موتور 100W و سه هنگر برای هر لنگه |
کاربردهای پیشنهادی
عوامل مؤثر بر قیمت Airdrive 68
قیمت نهایی این خانواده به مدل انتخابی، طول ریل و کاور، تکلنگه یا دولنگه بودن، وزن درب، نوع ریل در PR، نوع شیشه و فریم، سنسورها، قفل، باتری، کلید تعیین وضعیت، تجهیزات کنترل تردد و هزینه نصب و راهاندازی بستگی دارد. به همین دلیل برای صفحه محصول جدید بهتر است تا زمانی که پکیج فروش دقیق مشخص نشده، قیمت ثابت در اسکیما درج نشود.
نکات مهم پیش از سفارش
مدل را صرفاً بر اساس حداکثر وزن روی کاغذ انتخاب نکنید. وزن واقعی هر لنگه، عرض و ارتفاع، نوع شیشه، فریم، تعداد سیکل روزانه، شرایط باد و فشار، نوع سنسور و امکانات کنترل تردد باید در طراحی لحاظ شوند.
برای پروژههایی که وزن درب نزدیک به سقف ظرفیت مدل است، انتخاب نسخه قویتر میتواند حاشیه اطمینان بیشتری برای عملکرد و دوام ایجاد کند.
