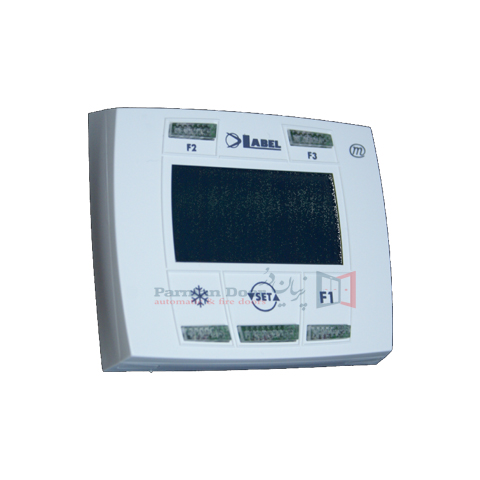

کلید تعیین وضعیت دیجیتال درب اتوماتیک لابل

کلید تعیین وضعیت دیجیتال LABEL برای مدل های Evolus
کد کالا:
برند: درب اتوماتیک لابل ایتالیا

LABEL ET-DSEL یک پروگرامر دیجیتال دارای نمایشگر برای درب‌های اتوماتیک LABEL است که دو نقش اصلی دارد: کاربر نهایی می‌تواند برنامه کاری درب را انتخاب کند و تکنسین مجاز می‌تواند از آن برای Setup، تنظیم Function و Parameter، عیب‌یابی و مشاهده Event Memory سیستم استفاده کند. به همین دلیل ET-DSEL فقط یک کلید تعیین وضعیت ساده نیست و در راه‌اندازی و سرویس سیستم نیز کاربرد دارد.

اطلاعات کلیدی LABEL ET-DSEL

مدل ET-DSEL
نوع دستگاه Digital Programmer + Program Selector
نمایشگر دارای Display برای برنامه و منوها
ارتباط RS485 چهار سیمه
کاربری فنی Setup، Parameters، Diagnostics و Event Memory
امنیت Technical Password و User Password

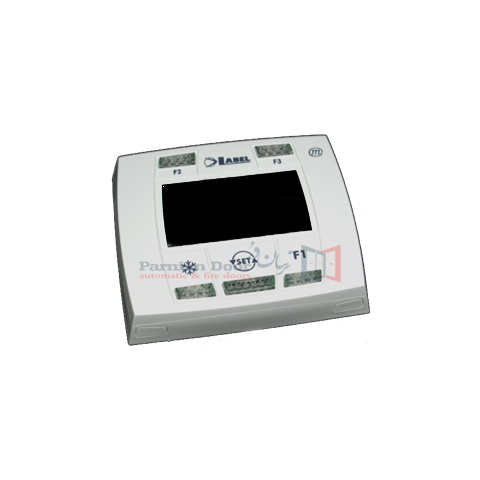

پروگرام سلکتور دیجیتال LABEL ET-DSEL

تصویر رسمی LABEL ET-DSEL

ET-DSEL فقط سلکتور نیست؛ ابزار Setup و سرویس هم هست

Initial Setup برای راه‌اندازی اولیه اپراتور و آموزش حرکت در سیستم‌های سازگار استفاده می‌شود.
Function Setting امکان فعال یا غیرفعال‌کردن Functionهای تعریف‌شده در کنترل یونیت.
Parameter Setting تغییر پارامترهای مجاز مانند زمان‌ها و تنظیمات عملکرد بر اساس مدل اپراتور.
Diagnostics مشاهده وضعیت سیستم و کمک به تشخیص اشکال در راه‌اندازی و سرویس.
Event Memory دسترسی تکنسین به حافظه رویدادهای ثبت‌شده توسط سیستم در مدل‌های سازگار.
Program Selection استفاده روزمره توسط کاربر برای انتخاب برنامه کاری درب.

حالت‌های کاری قابل انتخاب

برنامه عملکرد
Automatic Bidirectional بازشدن اتوماتیک با فرمان‌های ورود و خروج؛ حالت عادی دوطرفه.
Exit Only ورودی رادار خارجی غیرفعال می‌شود و عبور فقط در جهت تعریف‌شده خروج انجام می‌شود.
Entry Only ورودی رادار داخلی غیرفعال می‌شود و سیستم فقط در جهت تعریف‌شده ورود عمل می‌کند.
Door Open درب در موقعیت کاملاً باز باقی می‌ماند.
Night Lock درب فقط از ورودی OPEN یا فرمان مجاز تعریف‌شده باز می‌شود.
Manual Free عملکرد اتوماتیک غیرفعال می‌شود و درب در شرایط مجاز به‌صورت دستی حرکت می‌کند.

Partial Opening و Reduced Opening

ET-DSEL علاوه بر برنامه‌های اصلی، در سیستم‌های سازگار قابلیت‌های وابسته به نوع درب را نیز کنترل می‌کند. در خانواده NEXT، گزینه Partial Opening برای درب دولنگه می‌تواند فقط لنگه Master را باز کند.

در بعضی سیستم‌های کشویی ETERNA نیز Reduced Opening برای کاهش عرض بازشو کاربرد دارد. بنابراین این قابلیت نباید بدون مشخص‌کردن اپراتور به‌عنوان یک عملکرد یکسان در همه سیستم‌های LABEL در نظر گرفته شود.

اتصال RS485؛ چهار سیم اصلی ET-DSEL

ترمینال نقش
+13V تغذیه مثبت سلکتور از کنترل یونیت سازگار
– / GND مرجع منفی تغذیه
A خط داده RS485
B خط داده RS485

در مستندات LABEL کابل چهار سیمه 0.33 mm² از نوع زوج تابیده مناسب RS485 ذکر شده است. شماره ترمینال روی برد بین مدل‌های اپراتور متفاوت است و باید از نقشه همان کنترل یونیت استفاده شود.

Password و محدودکردن دسترسی

Technical Password برای بخش‌های نصب، Setup و تنظیمات تخصصی؛ مخصوص تکنسین مجاز.
User Password برای جلوگیری از تغییر برنامه کاری درب توسط افراد غیرمجاز.
Service Access سطح دسترسی کاربر و سرویس می‌تواند بسته به نسخه نرم‌افزاری و اپراتور مدیریت شود.
Language کاربر می‌تواند زبان نمایش متن‌های ET-DSEL را از منوی مربوط انتخاب کند.

نمایش وضعیت برق و باتری

در سیستم‌های سازگار، ET-DSEL از طریق نمادهای نمایشگر می‌تواند وضعیت وجود برق شهر و وضعیت عملکرد باتری اضطراری را نشان دهد. مفهوم دقیق آیکون‌ها باید با Manual همان اپراتور بررسی شود، زیرا رفتار در زمان قطع برق به وجود باتری و برنامه‌ریزی کنترل یونیت وابسته است.

مقایسه ET-DSEL، T-NFC و EV-MSEL

ویژگی ET-DSEL T-NFC EV-MSEL
نوع پروگرامر دیجیتال دارای نمایشگر پروگرامر دیجیتال NFC سلکتور مکانیکی کلیدی
انتخاب برنامه کاری بله بله بله
Setup / Diagnostics بله، در سیستم سازگار بله، با قابلیت‌های نسخه مربوط خیر
NFC / App خیر، به‌عنوان ویژگی ET-DSEL اعلام نشده بله؛ Label Tools / MyLabel خیر
مناسب برای نصاب، سرویس‌کار و کاربر حرفه‌ای مدیریت دیجیتال و اپلیکیشن انتخاب ساده برنامه با کلید

سازگاری؛ مدل اپراتور را قبل از سفارش بررسی کنید

ETERNA ET-DSEL در مستندات ETERNA برای Setup، Program Selection و Diagnostics استفاده شده است.
NEXT در خانواده NEXT از جمله نسل‌های فعلی، ET-DSEL به‌عنوان Digital Selector/Programmer مستند شده است.
سایر خانواده‌های LABEL در بعضی نسل‌های NEPTIS و سیستم‌های دیگر نیز پروگرامرهای DSEL استفاده شده‌اند؛ مدل و نسل باید تطبیق داده شوند.
تعویض قطعه قدیمی ظاهر مشابه به‌تنهایی کافی نیست؛ مدل برد، Serial Communication و نوع اتصال باید بررسی شود.

عوامل مؤثر بر قیمت و انتخاب ET-DSEL

مدل و نسل نسخه سازگار با اپراتور و کنترل یونیت باید مشخص شود.
کابل و نصب طول مسیر RS485 و کابل‌کشی بین سلکتور و برد روی اجرای پروژه اثر دارد.
تعویض یا نصب جدید در تعویض قطعه، تطبیق اتصالات قبلی اهمیت دارد؛ در نصب جدید مسیر سیم باید اجرا شود.
نوع نیاز اگر فقط انتخاب وضعیت لازم باشد، سلکتور مکانیکی ممکن است ساده‌تر باشد؛ برای Setup و Diagnostics ET-DSEL مناسب‌تر است.
T-NFC یا ET-DSEL اگر NFC و اپلیکیشن لازم باشد باید T-NFC نیز به‌عنوان گزینه جایگزین بررسی شود.
تعداد اپراتورها در برخی پیکربندی‌های ETERNA یک ET-DSEL می‌تواند دو اپراتور مستقل را مدیریت کند؛ این قابلیت باید طبق Manual همان سیستم تنظیم شود.

چک‌لیست قبل از سفارش

  • مدل کامل اپراتور LABEL مشخص شود.
  • مدل یا نسل Control Unit بررسی شود.
  • اگر سلکتور فعلی تعویض می‌شود، عکس جلو و پشت آن ارسال شود.
  • ترمینال‌های +13V، GND، A و B روی برد با Manual همان سیستم تطبیق داده شوند.
  • مشخص شود ET-DSEL برای انتخاب وضعیت روزمره یا برای Setup و سرویس نیز نیاز است.
  • نیاز به Reduced/Partial Opening اعلام شود.
  • اگر مدیریت با موبایل و NFC لازم است، T-NFC نیز مقایسه شود.

صفحات مرتبط و منبع فنی

سؤالات متداول LABEL ET-DSEL

آیا LABEL ET-DSEL با اپراتور درب اتوماتیک من سازگار است و قبل از سفارش چه چیزی باید بررسی شود؟

ET-DSEL در خانواده‌های مختلف LABEL به‌عنوان پروگرامر و انتخابگر دیجیتال استفاده شده است، اما سازگاری باید بر اساس مدل و نسل دقیق برد کنترل بررسی شود. پیش از سفارش بهتر است مدل اپراتور، مدل کنترل یونیت، نوع سوکت یا ترمینال و نسل سیستم مشخص شود. ET-DSEL در مستندات رسمی برای سیستم‌هایی از خانواده ETERNA و NEXT و در برخی خانواده‌های دیگر LABEL مستند شده است.

LABEL ET-DSEL چیست و چه تفاوتی با یک کلید تعیین وضعیت ساده دارد؟

ET-DSEL یک Digital Programmer with Display است. علاوه بر انتخاب برنامه کاری درب، برای نصاب امکان Setup اولیه، تنظیم Function و Parameter، عیب‌یابی، مشاهده وضعیت ورودی‌ها و دسترسی به Event Memory را فراهم می‌کند. بنابراین از یک سلکتور مکانیکی ساده امکانات بسیار بیشتری دارد.

چه حالت‌های کاری با ET-DSEL قابل انتخاب هستند؟

در راهنماهای رسمی LABEL حالت‌های Automatic Bidirectional، Exit Only، Entry Only، Door Open، Night Lock و Manual Free برای ET-DSEL مستند شده‌اند. بعضی قابلیت‌های اضافی مانند Partial Opening یا Reduced Opening به نوع اپراتور و پیکربندی درب وابسته‌اند.

آیا ET-DSEL قابلیت نیم‌بازشو یا Partial Opening دارد؟

بله، اما نحوه عملکرد آن به سیستم متصل وابسته است. برای مثال در خانواده NEXT، Partial Opening در درب دولنگه می‌تواند فقط لنگه Master را باز کند. در برخی سیستم‌های کشویی ETERNA نیز Reduced Opening برای کاهش عرض بازشو استفاده می‌شود. بنابراین عملکرد دقیق این کلید باید با مدل اپراتور بررسی شود.

ET-DSEL چگونه به کنترل یونیت متصل می‌شود؟

در مستندات رسمی LABEL اتصال ET-DSEL با کابل چهار سیمه 0.33 میلی‌متر مربع از نوع زوج تابیده مناسب RS485 توضیح داده شده است. چهار مسیر ارتباطی شامل +13V، منفی یا GND، خط A و خط B هستند. شماره ترمینال‌ها بسته به مدل کنترل یونیت متفاوت است و باید از نقشه همان اپراتور استفاده شود.

آیا منوی ET-DSEL رمز عبور دارد؟

بله. بخش‌های فنی برنامه‌ریزی با Technical Password محافظت می‌شوند تا تنظیمات حساس فقط توسط تکنسین مجاز تغییر کنند. برای کاربر نهایی نیز امکان فعال‌کردن User Password وجود دارد تا افراد غیرمجاز نتوانند برنامه کاری درب را تغییر دهند.

آیا ET-DSEL برای عیب‌یابی و سرویس هم استفاده می‌شود؟

بله. LABEL این دستگاه را ابزار اصلی نصاب برای Setup، تنظیم Function و Parameter، System Diagnostics و دسترسی به Event Memory معرفی می‌کند. به همین دلیل ET-DSEL علاوه بر استفاده روزمره کاربر، در راه‌اندازی و سرویس سیستم نیز کاربرد دارد.

تفاوت ET-DSEL با T-NFC چیست؟

هر دو برای انتخاب برنامه و تنظیم سیستم استفاده می‌شوند، اما T-NFC دارای فناوری NFC داخلی است و با اپلیکیشن‌های LABEL مانند Label Tools و MyLabel ارتباط دارد. ET-DSEL یک پروگرامر دیجیتال دارای نمایشگر و کلیدهای کنترلی است و ارتباط آن با کنترل یونیت از طریق شبکه سیمی سیستم انجام می‌شود.

تفاوت ET-DSEL با EV-MSEL چیست؟

EV-MSEL یک سلکتور مکانیکی کلیدی برای انتخاب برنامه کاری درب است. ET-DSEL علاوه بر انتخاب حالت، نمایشگر دارد و امکانات فنی مانند Setup، Diagnostics، Parameter Setting و Event Memory را ارائه می‌کند. اگر فقط تغییر حالت با کلید فیزیکی نیاز باشد EV-MSEL ساده‌تر است؛ برای سرویس و برنامه‌ریزی ET-DSEL ابزار کامل‌تری است.

برای سفارش LABEL ET-DSEL چه اطلاعاتی ارسال کنم؟

بهتر است مدل کامل اپراتور LABEL، عکس کنترل یونیت، عکس سلکتور فعلی در صورت تعویض، مدل یا کد روی برد و در صورت امکان تصویر ترمینال‌های اتصال ارسال شود. همچنین مشخص کنید که ET-DSEL فقط برای انتخاب وضعیت کاربر نیاز است یا برای Setup و سرویس فنی نیز استفاده خواهد شد.

برای تطبیق LABEL ET-DSEL با اپراتور شما نیاز به بررسی داریم؟

مدل اپراتور، عکس کنترل یونیت و تصویر سلکتور فعلی را ارسال کنید تا سازگاری ET-DSEL و نحوه اتصال RS485 قبل از سفارش بررسی شود.
