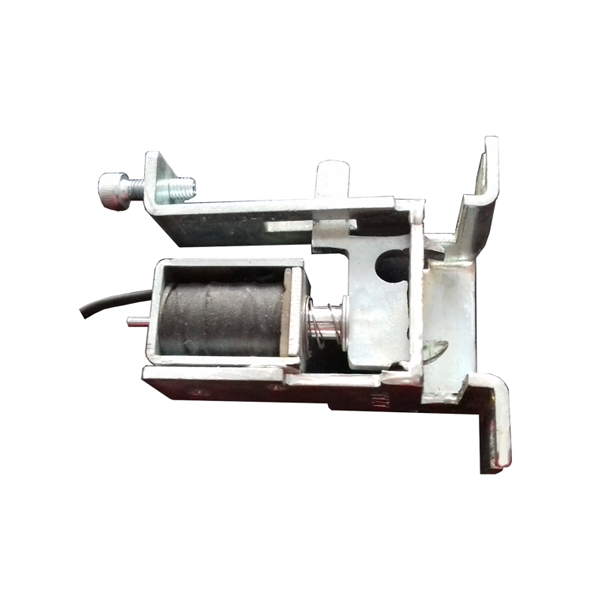

قفل الکترومکانیک LABEL ایتالیا مدل Evolus 90 و 150
قفل الکترومکانیک LABEL ایتالیا قطعهای از مجموعه اپراتور درب اتوماتیک است که برای قفلکردن مکانیزم متحرک در وضعیت بسته و افزایش امنیت ورودی استفاده میشود. در مشخصات فعلی این محصول، مدل LABEL 90 و ولتاژ ورودی 24 ولت درج شده است.
اطلاعات کلیدی قفل LABEL
بررسی فنی قفل الکترومکانیک LABEL
نقش قفل در اپراتور درب اتوماتیک
قفل الکترومکانیک داخل مجموعه اپراتور نصب میشود و هنگام قرارگرفتن درب در وضعیت بسته، با مکانیزم متحرک یا براکت مرتبط با کالسکه درگیر میشود. این درگیری مکانیکی از حرکت آزاد لنگهها جلوگیری میکند و امکان کنترل وضعیت قفل از طریق سیستم فرمان اپراتور را فراهم میسازد.
سازگاری با LABEL 90
در مشخصات همین صفحه، مدل LABEL 90 برای این قفل درج شده است. در خانواده اپراتورهای LABEL نیز مدل Evolus 90 وجود دارد که میتواند به قفل الکترومکانیکی مجهز شود. با این حال در زمان تعویض قطعه، صرفاً نام LABEL 90 برای تأیید سازگاری کافی نیست و نسخه کنترل باکس، شکل براکت، سوکت و سیمکشی باید با قطعه موجود تطبیق داده شود.
سه معماری قفل در خانواده EVOLUS
مستندات LABEL برای اپراتورهای EVOLUS سه معماری اصلی قفل Fail Safe، Fail Secure و Bistable را معرفی میکنند. تفاوت اصلی این سه مدل در وضعیت قفل هنگام قطع کامل برق شبکه و باتری اضطراری است.
نوع دقیق قفل این صفحه بهصورت Fail Safe، Fail Secure یا Bistable درج نشده است. بنابراین نباید رفتار یکی از این سه نسخه را بدون بررسی شماره قطعه یا سیمکشی به این محصول نسبت داد.
ارتباط مکانیکی قفل با کالسکه
در ساختار قفلهای EVOLUS، موقعیت کالسکه باید بهگونهای تنظیم شود که در حالت بسته، اهرم قفل بتواند براکت کالسکه را بهدرستی درگیر کند. به همین دلیل خرابی ظاهری قفل تنها علت قفلنشدن نیست و تنظیم مکانیکی کالسکه و براکت نیز باید بررسی شود.
مشخصات فنی قفل LABEL
| مشخصه | اطلاعات |
|---|---|
| نوع قطعه | قفل الکترومکانیک درب اتوماتیک |
| سازنده / برند | LABEL Italia |
| مدل درجشده در صفحه | LABEL 90 |
| ولتاژ ورودی درجشده | 24 ولت |
| عملکرد درجشده در صفحه | عملکرد قفل در زمان وجود برق یا باتری بکآپ |
| نوع دقیق Fail Safe / Fail Secure / Bistable | در صفحه مشخص نشده؛ بر اساس قطعه موجود بررسی شود |
| نوع کاربرد | قفلکردن مجموعه متحرک درب اتوماتیک |
| معیار اصلی جایگزینی | تطبیق اپراتور، کنترل باکس، سوکت، سیمکشی و براکت مکانیکی |
مقایسه انواع قفل در خانواده LABEL EVOLUS
| نوع قفل | رفتار در قطع کامل برق | کد معرفیشده در مستندات EVOLUS | وضعیت این محصول |
|---|---|---|---|
| Fail Safe | لنگهها آزاد میشوند و امکان حرکت دستی فراهم میشود | EV-EBSFSA | در صفحه مشخص نشده |
| Fail Secure | لنگهها در وضعیت قفل باقی میمانند | EV-EBSFSE | در صفحه مشخص نشده |
| Bistable | آخرین وضعیت قفل پیش از قطع برق حفظ میشود | EBSBIS | در صفحه مشخص نشده |
وجود این سه مدل در خانواده LABEL EVOLUS به معنی عرضه همین محصول صفحه در هر سه نسخه نیست. کد و رفتار واقعی قطعه باید قبل از سفارش از روی قفل موجود یا کنترل باکس تأیید شود.
کاربردهای قفل الکترومکانیک LABEL
عوامل مؤثر بر انتخاب و قیمت قفل LABEL
نکات مهم پیش از سفارش
- مدل دقیق اپراتور LABEL مشخص شود.
- تصویر کامل قفل موجود تهیه شود.
- نوع سوکت و تعداد سیمهای قفل بررسی شود.
- شماره یا نوشته روی قطعه قبلی ثبت شود.
- نسخه کنترل باکس LABEL 90 بررسی شود.
- صرفاً بر اساس ولتاژ 24 ولت قطعه جایگزین انتخاب نشود.
- نوع رفتار قفل هنگام قطع برق پیش از تعویض مشخص شود.
- پس از نصب، عملکرد قفل و آزادسازی درب در حالتهای مختلف اپراتور تست شود.
سؤالات متداول قفل الکترومکانیک LABEL
آیا این قفل LABEL برای اپراتور درب اتوماتیک LABEL 90 من مناسب است؟
این محصول در مشخصات فعلی صفحه با مدل LABEL 90 معرفی شده است؛ با این حال قبل از سفارش باید مدل دقیق اپراتور، نسخه کنترل باکس، نوع سوکت و سیمکشی، محل نصب و شکل قفل قبلی بررسی شود. اگر سیستم شما LABEL Evolus 90 است، ارسال تصویر قفل فعلی، کنترل باکس و مشخصات اپراتور برای تطبیق دقیق قطعه توصیه میشود؛ زیرا خانواده قفلهای LABEL Evolus در نسخههای مختلف تولید شدهاند.
قفل الکترومکانیک LABEL چه وظیفهای دارد؟
وظیفه قفل الکترومکانیک LABEL درگیرکردن مکانیزم قفل با مجموعه متحرک اپراتور و جلوگیری از حرکت آزاد لنگههای درب در وضعیت قفل است. این قطعه برای افزایش امنیت درب اتوماتیک و هماهنگی با فرمانهای کنترل اپراتور استفاده میشود.
ولتاژ قفل LABEL این صفحه چند ولت است؟
در مشخصات فعلی این محصول ولتاژ ورودی 24 ولت درج شده است. هنگام جایگزینی قطعه، انتخاب فقط بر اساس ولتاژ کافی نیست و نوع سوکت، سیمکشی، کنترل باکس و مکانیزم نصب نیز باید بررسی شود.
آیا این قفل برای LABEL Evolus 90 قابل استفاده است؟
صفحه محصول مدل LABEL 90 را برای این قطعه درج کرده است و خانواده Evolus نیز دارای مدل Evolus 90 و قفل الکترومکانیکی اختصاصی است. برای تأیید قطعی سازگاری باید نسخه اپراتور و کنترل باکس و مشخصات قفل موجود بررسی شود.
تفاوت قفل Fail Safe و Fail Secure در سیستم LABEL چیست؟
طبق مستندات LABEL Evolus، قفل Fail Safe در صورت قطع برق شبکه و باتری اضطراری لنگهها را آزاد میکند، در حالی که قفل Fail Secure در همان شرایط لنگهها را در وضعیت قفل نگه میدارد. نوع دقیق قفل این صفحه بهصورت Fail Safe یا Fail Secure مشخص نشده است.
قفل Bistable در سیستم LABEL چگونه عمل میکند؟
طبق مستندات LABEL Evolus، قفل Bistable در زمان قطع کامل تغذیه در آخرین وضعیت خود باقی میماند؛ بنابراین اگر پیش از قطع برق آزاد بوده، آزاد باقی میماند و اگر در وضعیت قفل بوده، قفل میماند. این توضیح مربوط به خانواده رسمی قفلهای Evolus است و به معنی Bistable بودن قطعه همین صفحه نیست.
آیا قفل LABEL بدون برق نیز کار میکند؟
در مشخصات فعلی همین محصول ذکر شده که عملکرد قفل در زمان وجود برق یا باتری بکآپ انجام میشود. با این حال خانواده قفلهای LABEL Evolus شامل نسخههای مختلف Fail Safe، Fail Secure و Bistable است که رفتار متفاوتی هنگام قطع کامل برق دارند؛ بنابراین نسخه دقیق قطعه باید قبل از سفارش مشخص شود.
آیا میتوان هر قفل 24 ولت را جایگزین قفل LABEL کرد؟
خیر. برابر بودن ولتاژ بهتنهایی برای جایگزینی کافی نیست. ابعاد و مکانیزم قفل، براکت اتصال، نوع سوکت، سیمکشی، خروجی کنترل باکس و نحوه درگیرشدن قفل با هنگر یا کالسکه درب باید با اپراتور سازگار باشد.
نشانههای خرابی قفل الکترومکانیک LABEL چیست؟
قفلنشدن درب پس از فرمان، آزاد نشدن قفل هنگام بازشدن، گیرکردن مکانیزم، صدای غیرعادی، عملکرد نامنظم یا نیاز به چند بار فرمان برای آزادشدن میتواند نشانه نیاز به بررسی قفل، سیمکشی، براکت مکانیکی یا خروجی کنترل باکس باشد.
قبل از سفارش قفل LABEL چه اطلاعاتی ارسال کنیم؟
بهتر است تصویر کامل قفل فعلی، تصویر سوکت و سیمها، مدل کنترل باکس، مدل اپراتور، تصویر محل نصب قفل و هر شماره یا نوشته درجشده روی قطعه ارسال شود تا سازگاری مکانیکی و الکتریکی قبل از سفارش بررسی شود.
جمعبندی
قفل الکترومکانیک LABEL این صفحه با مشخصات درجشده مدل LABEL 90 و ولتاژ 24 ولت برای قفلکردن مکانیزم متحرک درب اتوماتیک ارائه شده است. از آنجا که LABEL در خانواده EVOLUS چند معماری مختلف قفل تولید کرده است، بهترین روش برای تعویض این قطعه تطبیق قفل موجود، کنترل باکس، سوکت، سیمکشی و مکانیزم نصب قبل از سفارش است.
صفحات مرتبط
برای انتخاب قفل مناسب LABEL 90 مطمئن نیستید؟
تصویر قفل فعلی، سوکت، کنترل باکس و مدل اپراتور LABEL را ارسال کنید تا سازگاری قطعه قبل از سفارش بررسی شود.
برای بررسی سریعتر، عکس قفل قبلی، سوکت، سیمکشی و کنترل باکس LABEL 90 را در واتساپ ارسال کنید.
| ولتاژ ورودی | 24v |
| نوع قفل | الکترومکانیک |
| عملکرد | قفل درب متحرک فقط در زمان وصل برق یا باتری بک آپ |
| ساخت | LABEL ITALIA |
| مدل | LABEL 90 |
