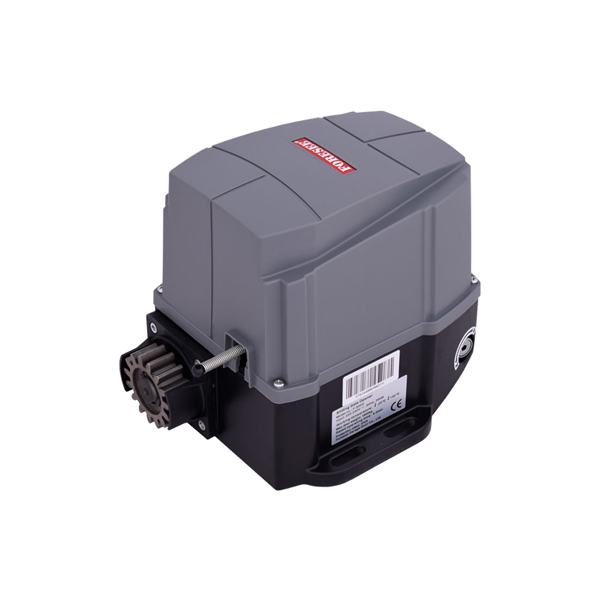

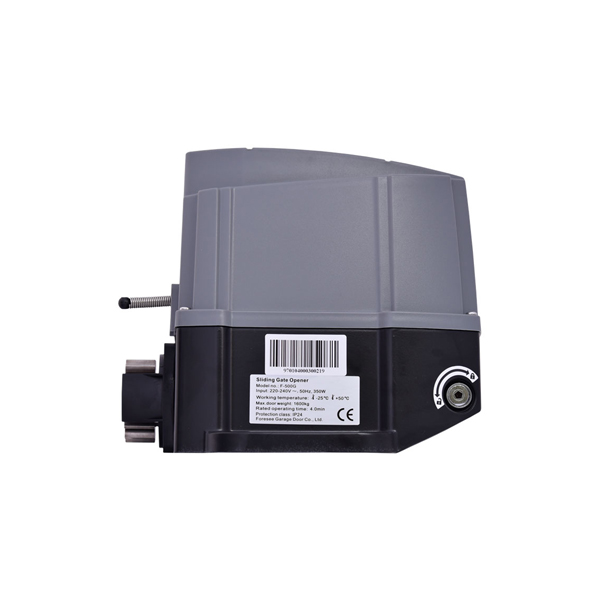

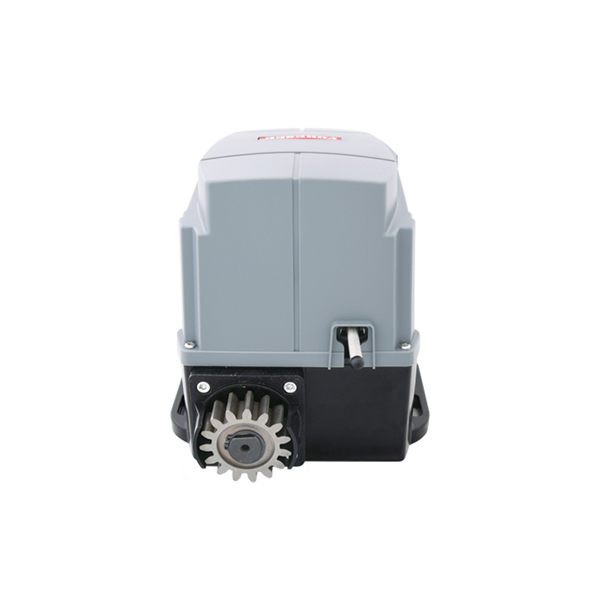

جک ریلی پارکینگ بتا BETA F-500
جک ریلی پارکینگ بتا BETA F-500 یک درب بازکن الکترومکانیکی 220 ولت برای اتوماتیک‌سازی دربهای کشویی سنگین است. ظرفیت اسمی درب تا وزن 1600 کیلوگرم و طول 11 متر، موتور 350 وات، حرکت دو‌سرعته و قابلیت تشخیص مانع، این مدل را برای ورودی‌های مسکونی، تجاری و کارگاهی قابل بررسی می‌کند.
معرفی جک ریلی BETA F-500
BETA F-500 برای حرکت‌دادن دربهای تک‌لنگه کشویی طراحی شده است. انتقال نیرو از موتور و گیربکس به درب از طریق چرخ‌دنده و دنده‌شانه‌ای نصب‌شده روی بدنه درب انجام میشود. هنگام کار، چرخ‌دنده موتور با درگیری روی دنده‌شانه‌ای، درب را در امتداد ریل به حرکت درمی‌آورد.
استفاده از موتور 220V AC با توان 350 وات و سرعت نامی 1400 دور در دقیقه، این مدل را برای دربهای سنگین قابل استفاده می‌کند. سرعت حرکت نهایی درب بین 18 تا 22 سانتیمتر بر ثانیه اعلام شده است.
بررسی فنی موتور ریلی F-500
موتور و گیربکس AC
موتور با ولتاژ 220V AC و فرکانس 50Hz کار می‌کند. توان مصرفی 350 وات و سرعت موتور 1400rpm برای این مدل اعلام شده است.
عملکرد دو‌سرعته
مرکز کنترل امکان کاهش سرعت در انتهای مسیر را فراهم می‌کند. تنظیم صحیح حرکت آهسته به کاهش ضربه مکانیکی هنگام باز و بسته‌شدن کمک می‌کند.
تشخیص مانع
قابلیت تشخیص مانع برای این مدل اعلام شده است. این قابلیت باید متناسب با وزن و اصطکاک درب تنظیم شود و جایگزین نصب فتوسل ایمنی نیست.
لیمیت سوئیچ مسیر
توقف در نقاط انتهایی مسیر از طریق میکروسوئیچ انجام میشود. بر اساس راهنمای رسمی بتا، میکروسوئیچ جک ریلی F-500 از نوع NO است.
گیرنده رادیویی
گیرنده دستگاه با کدینگ Learning Code و فرکانس 433.92MHz کار می‌کند و ظرفیت ثبت حداکثر 121 ریموت برای آن اعلام شده است.
حفاظت حرارتی و محیطی
محافظ حرارتی 120 درجه سانتی‌گراد، محدوده دمای کاری منفی 25 تا مثبت 50 درجه و درجه حفاظت IP44 برای موتور اعلام شده است.
مرکز کنترل و حالت‌های عملکرد
مرکز کنترل F-500 امکان مدیریت حرکت درب، بسته‌شدن خودکار، اتصال فتوسل، اتصال فلاشر، کلید دستی و حالت بازشوی عابر را فراهم می‌کند. زبان منوی دستگاه طبق مشخصات سازنده انگلیسی است.
حالت عابررو برای بازکردن بخشی از مسیر درب بدون اجرای بازشوی کامل کاربرد دارد. میزان بازشو و زمان بسته‌شدن خودکار باید متناسب با عرض ورودی و شرایط بهره‌برداری تنظیم شود.
جدول مشخصات فنی BETA F-500
| مشخصه فنی | مقدار رسمی |
|---|---|
| مدل | BETA F-500 |
| نوع دستگاه | درب بازکن ریلی AC |
| ولتاژ ورودی | 220V AC / 50Hz |
| توان مصرفی | 350W |
| حداکثر وزن اسمی درب | 1600kg |
| حداکثر طول اسمی درب | 11m |
| سرعت موتور | 1400rpm |
| سرعت حرکت درب | 18 تا 22cm/s |
| نوع کدینگ | Learning Code |
| فرکانس کاری | 433.92MHz |
| ظرفیت ثبت ریموت | 121 عدد |
| تشخیص مانع | دارد |
| بسته‌شدن خودکار | دارد |
| اتصال فتوسل | دارد |
| اتصال فلاشر | دارد |
| کلید دستی | قابل اتصال |
| حالت عابررو | دارد |
| نوع میکروسوئیچ | NO |
| محافظ حرارتی | 120°C |
| دمای کاری | -25°C تا +50°C |
| درجه حفاظت | IP44 |
کاربردهای پیشنهادی
مقایسه موتورهای ریلی پارکینگ
| معیار مقایسه | BETA F-500 | BETA F-550M | LIFE ACER |
|---|---|---|---|
| ولتاژ موتور | 220V AC | 24V DC | 220V AC |
| حداکثر وزن اسمی | 1600kg | 600kg | 800 یا 1200kg |
| حداکثر طول اسمی | 11m | بر اساس مشخصات پروژه | 20m |
| سرعت حرکت | 18 تا 22cm/s | 18 تا 22cm/s | 8m/min |
| ظرفیت ثبت ریموت | 121 عدد | بر اساس مرکز کنترل | 1000 عدد |
| انتخاب مناسب | درب سنگین تا 1600kg | درب سبک‌تر با موتور 24V | پروژه‌های بلند و تردد تعریف‌شده |
عوامل مؤثر بر قیمت F-500
نکات مهم پیش از سفارش
- وزن واقعی درب با محاسبه کامل سازه و متعلقات مشخص شود.
- ریل باید تراز، مستقیم، مستحکم و فاقد نقاط گیر مکانیکی باشد.
- چرخها باید سالم و متناسب با وزن درب انتخاب شده باشند.
- دنده‌شانه‌ای در تمام مسیر با فاصله و درگیری صحیح نصب شود.
- برای ایمنی خودرو و عابر، فتوسل به‌درستی جانمایی و آزمایش شود.
- زهکشی محل نصب باید از جمع‌شدن آب اطراف موتور جلوگیری کند.
- تعداد تردد روزانه و ساعات پرتردد پیش از انتخاب موتور اعلام شود.
- نحوه استفاده از خلاصکن دستی هنگام تحویل سیستم آموزش داده شود.
سؤالات متداول
جک ریلی BETA F-500 برای چه نوع دربی مناسب است؟
این موتور برای دربهای پارکینگ تکلنگهای طراحی شده است که بهصورت افقی روی ریل حرکت میکنند. وزن، طول، روانبودن حرکت و تعداد تردد باید پیش از انتخاب نهایی بررسی شوند.
حداکثر وزن قابلپشتیبانی توسط BETA F-500 چقدر است؟
حداکثر وزن اسمی اعلامشده برای این مدل 1600 کیلوگرم است؛ اما ظرفیت عملی به وضعیت ریل، چرخها، شیب مسیر، طول درب و تعداد تردد وابسته است.
حداکثر طول درب برای جک ریلی F-500 چقدر است؟
حداکثر طول اسمی درب در مشخصات سازنده 11 متر اعلام شده است. درهای بلند باید از نظر بادخور، وزن و کیفیت سازه نیز بررسی شوند.
سرعت حرکت درب با موتور BETA F-500 چقدر است؟
سرعت حرکت اعلامشده برای این مدل بین 18 تا 22 سانتیمتر بر ثانیه است.
آیا جک ریلی F-500 قابلیت تشخیص مانع دارد؟
بله؛ قابلیت تشخیص مانع برای این مدل اعلام شده است. برای ایمنی کامل ورودی، نصب و تنظیم صحیح فتوسل نیز ضروری است.
چند ریموت روی جک ریلی BETA F-500 قابل تعریف است؟
مرکز کنترل این مدل امکان ثبت حداکثر 121 ریموت با کدینگ لرنینگ و فرکانس 433.92 مگاهرتز را دارد.
آیا BETA F-500 حالت عبور عابر دارد؟
بله؛ امکان بازشدن درب بهاندازه موردنیاز برای عبور عابر در قابلیتهای این مدل اعلام شده است.
آیا می‌توان فتوسل و فلاشر را به F-500 متصل کرد؟
بله؛ مرکز کنترل این مدل قابلیت اتصال به فتوسل، فلاشر و کلید دستی را دارد.
در زمان قطع برق چگونه درب ریلی باز میشود؟
در زمان قطع برق باید از مکانیزم خلاصکن دستی موتور استفاده شود. محل کلید خلاصکن و روش استفاده باید هنگام تحویل سیستم به کاربر آموزش داده شود.
درجه حفاظت IP44 در F-500 چه مفهومی دارد؟
IP44 به معنی حفاظت در برابر ورود اجسام جامد بزرگتر از یک میلیمتر و پاشش آب از جهات مختلف است؛ بااینحال موتور نباید در محل آبگرفتگی یا زیر جریان مستقیم آب نصب شود.
قیمت جک ریلی پارکینگ BETA F-500 چگونه تعیین میشود؟
قیمت نهایی به موجودی موتور، متراژ دنده‌شانه‌ای، تعداد ریموت، فتوسل، فلاشر، مرکز کنترل، زیرسازی، کابل‌کشی و شرایط نصب پروژه بستگی دارد.
صفحات مرتبط
جمع‌بندی
BETA F-500 یک موتور ریلی 220 ولت برای دربهای کشویی سنگین است که با ظرفیت اسمی 1600 کیلوگرم، طول درب تا 11 متر، سرعت 18 تا 22 سانتیمتر بر ثانیه و قابلیت اتصال تجهیزات ایمنی عرضه میشود. عملکرد مطلوب آن به زیرسازی دقیق، ریل سالم، تنظیم صحیح دنده‌شانه‌ای و نصب اصولی فتوسل وابسته است.
