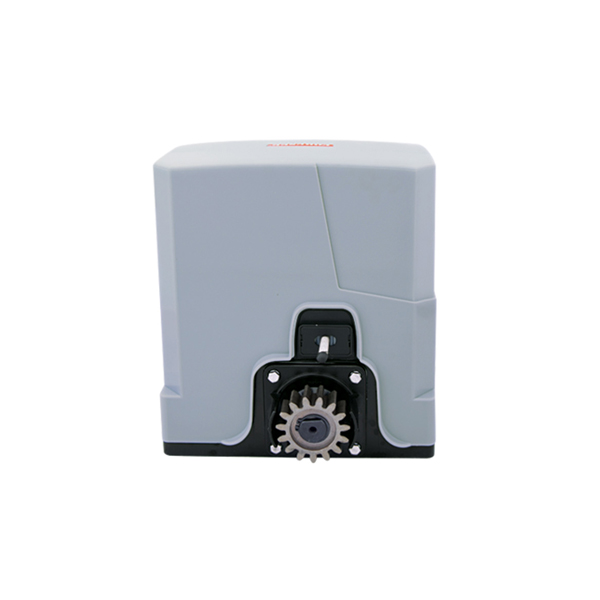

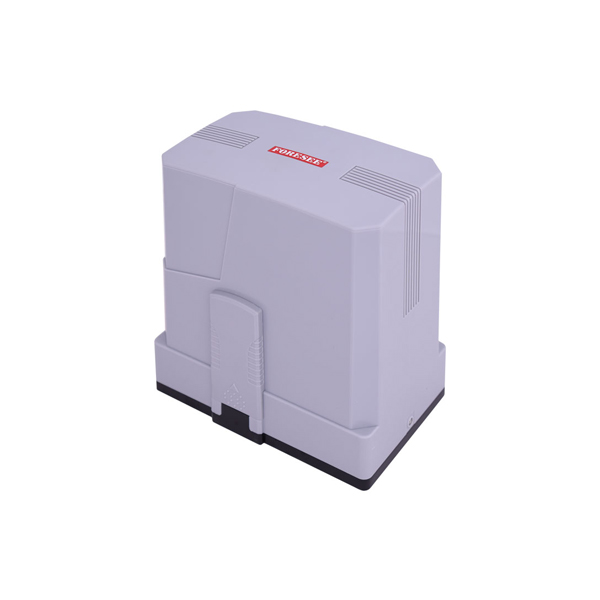

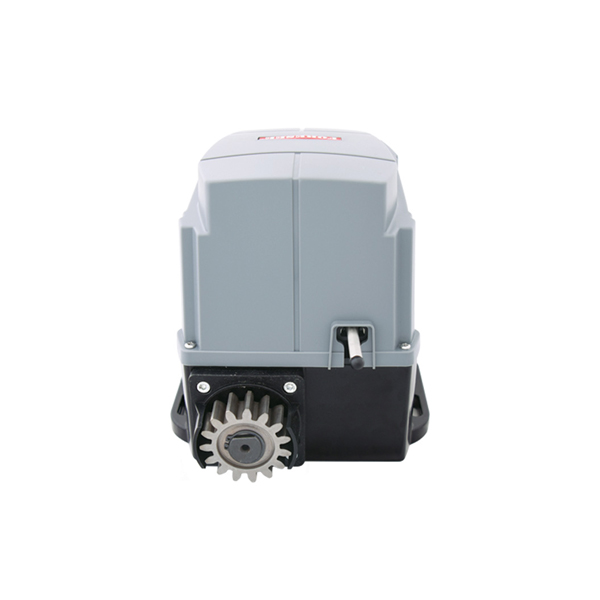

جک ریلی پارکینگ بتا BETA F-550M
جک ریلی پارکینگ بتا BETA F-550M یک درب بازکن الکترومکانیکی با موتور 24 ولت DC برای اتوماتیکسازی دربهای کشویی تا وزن اسمی 600 کیلوگرم است. توان 120 وات، نیروی کششی 230 نیوتن، تشخیص مانع، معکوسشدن حرکت و امکان اتصال باتری خارجی از مهمترین قابلیتهای این مدل هستند.
معرفی جک ریلی BETA F-550M
BETA F-550M برای حرکتدادن دربهای پارکینگ تکلنگهای طراحی شده که روی ریل زمینی بهصورت افقی باز و بسته میشوند. نیروی موتور از طریق گیربکس، چرخدنده و دندهشانهای نصبشده روی درب به سازه منتقل میشود.
ورودی مرکز کنترل 220V AC است، اما موتور با ولتاژ 24V DC کار میکند. استفاده از موتور DC امکان کنترل الکترونیکی بهتر حرکت، تشخیص مانع و اتصال باتری خارجی را فراهم میکند.
بررسی فنی موتور ریلی F-550M
موتور 24 ولت DC
موتور با ولتاژ 24V DC و توان مصرفی 120 وات کار میکند. برق 220 ولت ورودی ابتدا توسط مرکز کنترل و منبع تغذیه به ولتاژ موردنیاز موتور تبدیل میشود.
ظرفیت 600 کیلوگرم
حداکثر وزن اسمی درب 600 کیلوگرم اعلام شده است. این عدد زمانی معتبر است که درب روی ریل تراز و چرخهای سالم، بدون گیر یا شیب غیرمجاز حرکت کند.
نیروی کششی 230 نیوتن
حداکثر نیروی کششی 230 نیوتن برای این موتور اعلام شده است. نیروی موردنیاز واقعی به جرم درب، اصطکاک چرخها، شیب مسیر و نیروی باد وابسته است.
سرعت حرکت
سرعت موتور 3000±200 دور در دقیقه و سرعت خطی حرکت درب 18 تا 22 سانتیمتر بر ثانیه اعلام شده است.
تشخیص مانع و برگشت حرکت
در صورت تشخیص مانع، مرکز کنترل میتواند جهت حرکت درب را معکوس کند. این قابلیت باید متناسب با وزن و اصطکاک درب تنظیم شود و جایگزین فتوسل نیست.
باتری پشتیبان خارجی
امکان اتصال باتری خارجی به سیستم وجود دارد. نوع، ظرفیت، ولتاژ و نحوه اتصال باتری باید با مرکز کنترل دستگاه هماهنگ باشد.
بستهشدن خودکار و خلاصکن دستی
سیستم دارای قابلیت بستهشدن خودکار با زمان قابل تنظیم است. مدت توقف در حالت باز باید بر اساس عرض ورودی، سرعت عبور خودرو و شرایط بهرهبرداری تنظیم شود.
در زمان قطع برق یا بروز اشکال، خلاصکن مکانیکی امکان آزادکردن موتور و حرکت دستی درب را فراهم میکند. نحوه استفاده از خلاصکن باید هنگام تحویل سیستم به مدیر یا نگهبان ساختمان آموزش داده شود.
جدول مشخصات فنی BETA F-550M
| مشخصه فنی | مقدار رسمی |
|---|---|
| مدل | BETA F-550M |
| نوع دستگاه | درب بازکن ریلی DC |
| ولتاژ ورودی | 220V AC / 50Hz |
| ولتاژ موتور | 24V DC |
| توان مصرفی | 120W |
| حداکثر وزن اسمی درب | 600kg |
| حداکثر طول درب | نیازمند بررسی و تأیید بر اساس پروژه |
| حداکثر نیروی کششی | 230N |
| سرعت موتور | 3000±200rpm |
| سرعت حرکت درب | 18 تا 22cm/s |
| تشخیص مانع | دارد؛ همراه با معکوسشدن حرکت |
| بستهشدن خودکار | دارد؛ زمان قابل تنظیم |
| خلاصکن دستی | دارد |
| باتری پشتیبان | قابلیت اتصال باتری خارجی |
| تداوم عملکرد | 30 دقیقه |
| دمای کاری | -25°C تا +50°C |
| درجه حفاظت | IP44 |
کاربردهای پیشنهادی
مقایسه F-550M با موتورهای ریلی دیگر
| معیار | BETA F-550M | BETA F-500 | LIFE ACER |
|---|---|---|---|
| ولتاژ موتور | 24V DC | 220V AC | 220V AC |
| توان مصرفی | 120W | 350W | 300 یا 350W |
| وزن اسمی درب | 600kg | 1600kg | 800 یا 1200kg |
| سرعت حرکت | 18 تا 22cm/s | 18 تا 22cm/s | 8m/min |
| باتری خارجی | قابل اتصال | در مشخصات رسمی اعلام نشده | وابسته به تجهیزات انتخابی |
| مناسب برای | درب تا 600kg با موتور DC | درب سنگین تا 1600kg | دربهای 800 یا 1200kg |
عوامل مؤثر بر قیمت F-550M
نکات مهم پیش از سفارش
- وزن واقعی درب همراه با سازه و متعلقات محاسبه شود.
- طول درب و میزان بادخور آن جداگانه بررسی شود.
- ریل باید مستقیم، تراز و بدون نقاط گیر مکانیکی باشد.
- چرخها متناسب با وزن درب و فاقد لقی یا شکستگی باشند.
- تعداد تردد روزانه و ساعات پرتردد پیش از انتخاب اعلام شود.
- فتوسل برای حفاظت خودرو و عابر نصب و آزمایش شود.
- ظرفیت باتری خارجی بر اساس وزن درب و تعداد عملکرد موردنیاز تعیین شود.
- محل موتور دارای زهکشی مناسب باشد و در معرض آبگرفتگی قرار نگیرد.
سؤالات متداول
جک ریلی BETA F-550M برای چه دربی مناسب است؟
این مدل برای دربهای تکلنگهای مناسب است که بهصورت افقی روی ریل حرکت میکنند و وزن اسمی آنها حداکثر 600 کیلوگرم است. وضعیت ریل، چرخها، طول درب و تعداد تردد نیز باید بررسی شود.
موتور جک ریلی F-550M چند ولت است؟
برق ورودی سیستم 220 ولت AC است، اما موتور اصلی با ولتاژ 24 ولت DC کار میکند.
حداکثر وزن درب برای BETA F-550M چقدر است؟
حداکثر وزن اسمی اعلامشده برای این مدل 600 کیلوگرم است؛ ظرفیت عملی میتواند تحت تأثیر اصطکاک، شیب، چرخها، ریل و شرایط تردد کاهش یابد.
حداکثر طول درب برای جک ریلی F-550M چقدر است؟
بهدلیل وجود تناقض در اطلاعات منتشرشده درباره طول مجاز درب، طول نهایی باید با توجه به وزن، بادخور، سازه و شرایط پروژه توسط کارشناس تأیید شود.
سرعت حرکت درب با F-550M چقدر است؟
سرعت حرکت اعلامشده برای این مدل بین 18 تا 22 سانتیمتر بر ثانیه است.
آیا BETA F-550M قابلیت تشخیص مانع دارد؟
بله؛ دستگاه قابلیت تشخیص مانع و معکوسکردن جهت حرکت درب را دارد. نصب صحیح فتوسل همچنان برای ایمنی ورودی ضروری است.
آیا میتوان برای F-550M باتری پشتیبان نصب کرد؟
بله؛ امکان اتصال باتری خارجی به این درب بازکن در مشخصات رسمی محصول اعلام شده است. ظرفیت و نحوه اتصال باتری باید با مرکز کنترل هماهنگ باشد.
تداوم عملکرد جک ریلی F-550M چقدر است؟
تداوم عملکرد اعلامشده برای این مدل 30 دقیقه است. تعداد تردد واقعی باید با وزن درب و شرایط بهرهبرداری بررسی شود.
آیا F-550M در زمان قطع برق خلاصکن دستی دارد؟
بله؛ این مدل دارای خلاصکن است و در زمان قطع برق میتوان موتور را برای حرکت دستی درب آزاد کرد.
تفاوت اصلی BETA F-550M و F-500 چیست؟
F-550M دارای موتور 24 ولت DC و ظرفیت اسمی 600 کیلوگرم است، درحالیکه F-500 از موتور 220 ولت AC استفاده میکند و برای دربهایی با وزن اسمی تا 1600 کیلوگرم معرفی شده است.
قیمت جک ریلی BETA F-550M چگونه تعیین میشود؟
قیمت نهایی به موجودی موتور، متراژ دندهشانهای، مرکز کنترل، باتری پشتیبان، تعداد ریموت، فتوسل، فلاشر، زیرسازی و شرایط نصب بستگی دارد.
صفحات مرتبط
جمعبندی
BETA F-550M یک جک ریلی 24 ولت با توان 120 وات برای دربهای کشویی تا وزن اسمی 600 کیلوگرم است. نیروی کششی 230 نیوتن، سرعت 18 تا 22 سانتیمتر بر ثانیه، تشخیص مانع و امکان اتصال باتری خارجی، مهمترین تفاوتهای عملکردی آن با موتورهای ریلی AC هستند.
استعلام جک ریلی BETA F-550M
برای بررسی وزن و طول درب، ظرفیت باتری، متراژ دندهشانهای، تجهیزات ایمنی و هزینه نصب با کارشناسان پرنیان درب تماس بگیرید.
دریافت مشاوره و استعلام محصول| ولتاژ ورودی | 220V-AC/50Hz |
| ولتاژ موتور | 24V/DC |
| توان مصرفی | 120 وات |
| تشخیص مانع | دارد با امکان معکوس شدن جهت حرکت درب |
| خلاص کن | |
| زمان بسته شدن اتوماتیک | دارد با قابلیت تنظیم زمان بسته شدن درب |
| حداکثر وزن درب | 600 کیلوگرم |
| سرعت موتور | 3000±200rpm |
| سرعت حرکت | 18~22cm/s |
| باتری پشتیبان | با امکان اتصال باتری یو پی اس به درب بازکن |
| دمای کاری | -25℃ _ 50℃ |
