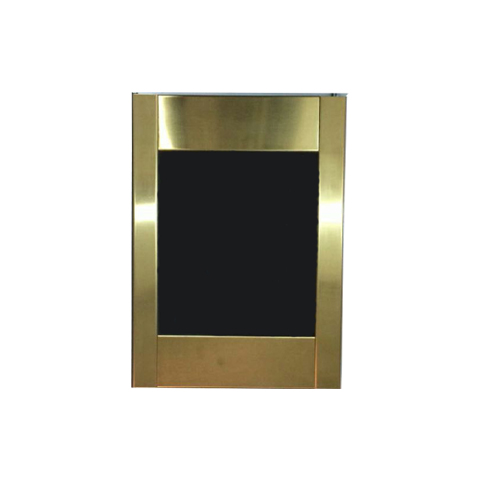

فریم آلومینیومی با روکش استیل درب اتوماتیک

مشخصات فنی فریم استیل برای درب‌های شیشه‌ای

فریم استیل به عنوان پایه و بدنه‌ی درب‌های شیشه‌ای نقش کلیدی دارد. در طراحی فریم، نکات زیر باید رعایت شوند:

• ضخامت ورق (گِیج): برای فریم‌های داخلی معمولی از گِیج ۱۶ استفاده می‌شود، و برای شرایط بیرونی یا جایی که بار بیشتر است، گِیج ۱۴ توصیه می‌شود.

• عرض نمای فریم (Face Width): معمولاً حدود ۲ اینچ (≈ ۵۰ میلی‌متر) است تا بتوان ظاهر ظریف و مقاومت مناسب را تأمین کرد.

• عمق فریم: باید با ضخامت دیوار مطابقت داشته باشد تا فریم به‌صورت کامل داخل بازشو دیوار بنشیند.

• فریم کناری و فریم کف: فریم کناری باید بار شیشه را تحمل کند و فریم کف باید زیرسازی دقیق داشته باشد.

• استفاده از استیل: استیل ضد زنگ یا استیل گرید بالا مناسب پروژه‌هایی می باشد که در معرض رطوبت یا شرایط محیطی سخت هستند.

• نوار و لاستیک شیشه: برای فیت شدن دقیق شیشه به فریم و کاهش لرزش و عبور صدا، در لبه شیشه‌ها از نوار لاستیکی مخصوص داخل شیار فریم استفاده می‌گردد.

فریم استیل پرکاربرد در درب‌ها

• استفاده از استیل گرید بالا (مثل استیل ۳۰۴ / ۳۱۶) برای فریم‌هایی که در تماس رطوبت خارجی یا شرایط سخت هستند.

• روکش‌های محافظ مانند رنگ الکترواستاتیک روی فریم استیل برای جلوگیری از خوردگی و اکسیداسیون استفاده می‌شوند.

• در فریم‌هایی که شیشه دید دارند، لبه‌ی فریم باید ظریف و دقیق باشد تا ظاهر شیشه‌ای زیبایی حفظ شود.

فریم کناری و فریم کف (سکوی قرارگیری شیشه)

• فریم کناری (جِمب‌ها) معمولاً باید استحکام کافی برای حمل بار شیشه و وزن درب را داشته باشد؛ بنابراین تقویت داخلی (reinforcement) یا پروفیل اضافی در داخل شاسی فریم معمولاً گذاشته میشود.

• برای فریم کف (کف درب) یا ترازی که شیشه یا لنگه درب بهش متصل میشه، باید تراز دقیق باشد، آب‌بندی شود و در بسیاری موارد زیرسازی مخصوص (ریل، زیرسازی فلزی) داشته باشد تا وزن و فشار به درستی منتقل شود.

• در فریم‌هایی که همراه شیشه هستند، لبه‌ی شیشه معمولاً داخل شیار یا نوار لاستیکی مخصوصی در فریم قرار می‌گیرد تا لرزش کاهش پیدا کند و استحکام بیشتری داشته باشد.

عرض (Face Width) و عمق فریم

• استاندارد معمول برای “face width” فریم‌های فولادی اغلب ۲ اینچ (معادل تقریباً ۵۰٫۸ میلی‌متر) است در پروژه‌های صنعتی یا ساختمانی استاندارد cpm.umn.edu

• عمق فریم یا “jamb depth” بستگی به ضخامت دیوار دارد؛ فریم باید بتواند به صورت کامل درون بازشو دیوار بنشیند.

• برای فریم‌هایی که شامل شیشه کناری (sidelight) یا پارتیشن باشند، عمق فریم ممکن است بیشتر انتخاب شود تا بار اضافی را تحمل کند.
