مشخصات فنی درب اتوماتیک کشویی GEZE ECdrive T2
معرفی کوتاه

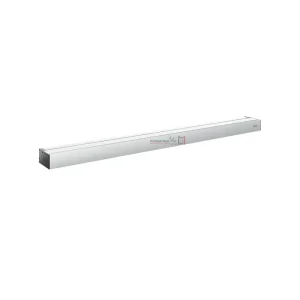

درب اتوماتیک کشویی GEZE ECdrive T2 یک سیستم خطی الکترومکانیکی برای دربهای کشویی تا وزن تقریبی ۱۴۰ کیلوگرم در هر لنگه است. طراحی باریک با ارتفاع کاور ۱۰۰ میلیمتر، ریل ۱۹۰ میلی‌متری، قابلیت اتصال به پروفیل‌های عایق GCprofile Therm و امکانات کنترلی پیشرفته، این سیستم را برای ورودیهای پرتردد، پروژه‌های اداری و تجاری و نماهای شیشهای مدرن، به گزینه‌ای مهندسی و اقتصادی تبدیل می‌کند.
مشخصات کلیدی
- سیستم درب کشویی خطی الکترومکانیکی برای دربهای تکلنگه و دولنگه
- حداکثر وزن لنگه: ۱۲۰ کیلوگرم (تا ۱۴۰ کیلوگرم با کالسکه دوبل و GCprofile Therm)
- بازشوی قابل پشتیبانی: تکلنگه ۷۰۰ تا ۳۰۰۰ میلیمتر، دولنگه ۹۰۰ تا ۳۰۰۰ میلیمتر
- ارتفاع کاور اپراتور: ۱۰۰ میلیمتر – عمق ریل: ۱۹۰ میلیمتر
- سرعت باز و بسته شدن: تا ۰٫۸ متر بر ثانیه، زمان مکث قابل تنظیم ۰ تا ۶۰ ثانیه
- دمای کاری: حدود -۱۵ تا +۵۰ درجه سانتی‌گراد، درجه حفاظتی IP20
- مجهز به باتری یکپارچه برای عملکرد اضطراری در زمان قطع برق
- قابلیت اتصال به سیستم مدیریت ساختمان و شبکه (BUS/CAN) و ثبت خطا
- مطابق با استانداردهای ایمنی درب اتوماتیک از جمله EN 16005 و DIN 18650
بررسی فنی محصول
• ساختار و اجزای مکانیکی
واحد رانش ECdrive T2 شامل یک ریل آلومینیومی با ارتفاع کاور ۱۰۰ میلیمتر و عمق تقریبی ۱۹۰ میلیمتر است که روی آن کالسکه‌های غلطکی با یاتاقان‌های روان نصب شده‌اند. در نسخه‌های مجهز به کالسکه دوبل، سیستم قادر به جابه‌جایی لنگه‌هایی تا حدود ۱۴۰ کیلوگرم (با پروفیل GCprofile Therm) می‌باشد. طراحی باریک، امکان ادغام در نماهای شیشهای و ورودیهای مینیمال را بدون اشغال فضای زیاد در بالای دهانه فراهم می‌کند.
سیستم با پروفیل‌های مختلف از جمله پروفیل‌های فریمدار برای شیشه ایزوله (ISO/Mono)، پروفیل GCprofile Therm (ترمال بریک)، پروفیل‌های کلمپ شیشه سکوریت و حتی لنگههای چوبی یا فلزی سازگار است. این انعطاف، ECdrive T2 را برای طیف وسیعی از نماها و طراحی‌های معماری قابل استفاده می‌سازد. استفاده از کالسکه‌های رولر با خاصیت «خودتمیزشونده» به کاهش نیاز سرویس و دوام بیشتر کمک می‌کند.
• سیستم الکتریکی، کنترل و عملکرد
ECdrive T2 از یک درایو الکترومکانیکی با کنترل هوشمند بهره می‌برد که امکان تنظیم سرعت باز و بسته شدن تا حدود ۰٫۸ متر بر ثانیه، زمان مکث بین ۰ تا ۶۰ ثانیه و نیروی باز و بسته شدن تا محدوده حدود ۱۵۰ نیوتن را فراهم می‌کند. منبع تغذیه معمولاً ۲۳۰ ولت AC / ۵۰ هرتز است و کلید اصلی قطع برق در خود درایو تعبیه شده است.
کنترلر قابلیت تطبیق خودکار با حجم تردد را دارد؛ به این صورت که در زمان‌های پرتردد، زمان بازماندن درب را افزایش می‌دهد و در زمان‌های کم‌تردد آن را کاهش می‌دهد تا هم عبور و مرور راحت‌تر باشد و هم مصرف انرژی کاهش یابد. همچنین امکاناتی مانند Pharmacy opening (بازشو محدود برای داروخانه‌ها یا ورودیهای کنترلشده)، تابع درب دو لنگه با عملکرد هم‌زمان، عملکرد اینترلاک (قفل بین دو درب اتاق تمیز یا ورودیهای دوبل) و حالت لابی/ویستبول در برخی نسخه‌ها قابل پیاده‌سازی است.
• ایمنی، استانداردها و عملکرد اضطراری
سیستم ECdrive T2 مطابق با استانداردهای مهم ایمنی دربهای اتوماتیک مانند EN 16005، DIN 18650 و الزامات عملکردی EN ISO 13849 طراحی شده است. این استانداردها به جنبه‌هایی مانند حفاظت در برابر برخورد، رفتار در زمان تشخیص مانع، قابلیت بازگشت خودکار، سطح عملکرد (Performance Level) سیستم کنترلی و الزامات ایمنی کاربر می‌پردازند.
در صورت تشخیص مانع، درب به‌طور خودکار روند را متوقف کرده و معمولاً در جهت مخالف حرکت می‌کند تا از ایجاد فشار یا گیر کردن افراد جلوگیری شود. باتری یکپارچه اضطراری امکان باز شدن یا بسته شدن کنترلشده در زمان قطع برق را فراهم می‌کند (بسته به تنظیمات پروژه). علاوه بر این، سیستم دارای ثبت خطا و اینترفیس سرویس برای عیب‌یابی سریع است.
• محدودیت‌ها، شرایط نصب و محیطی
این اپراتور برای دهانه‌هایی با بازشوی تقریبی ۷۰۰ تا ۳۰۰۰ میلیمتر (تکلنگه) و ۹۰۰ تا ۳۰۰۰ میلیمتر (دولنگه) طراحی شده و وزن لنگه تا حدود ۱۲۰ کیلوگرم (یا تا ۱۴۰ کیلوگرم در ترکیب با پروفیل‌های مشخص) را پوشش می‌دهد. برای دربهایی با وزن بسیار زیاد (بیش از این مقادیر) یا دهانه‌های صنعتی خاص، انتخاب سیستم‌های Heavy-duty مناسب‌تر است.
شرایط محیطی معمولاً در محدوده دمایی تقریبی -۱۵ تا +۵۰ درجه سانتی‌گراد تعریف میشود. درجه حفاظتی IP20 به معنای حفاظت در برابر اجسام جامد در حد انگشت و عدم حفاظت در برابر پاشش مستقیم آب است؛ بنابراین برای نصب در محیط‌های با رطوبت یا باران مستقیم، توجه به جزئیات آب‌بندی، جانمایی ریل و استفاده از کف‌گرد (floor guide) مناسب با زهکشی اهمیت دارد.
جدول مشخصات فنی
| مشخصه | مقدار / توضیح |
|---|---|
| نوع سیستم | سیستم درب کشویی خطی الکترومکانیکی |
| ارتفاع کاور اپراتور | حدود ۱۰۰ میلیمتر |
| عمق ریل / بدنه | حدود ۱۹۰ میلیمتر |
| وزن مجاز لنگه (تکلنگه) | تا حدود ۱۲۰ کیلوگرم (۱۴۰ کیلوگرم با کالسکه دوبل و GCprofile Therm) |
| وزن مجاز لنگه (دولنگه) | تقریباً ۲×۱۲۰ تا ۲×۱۴۰ کیلوگرم (بسته به پیکربندی) |
| عرض بازشو (تکلنگه) | حدود ۷۰۰ تا ۳۰۰۰ میلیمتر |
| عرض بازشو (دولنگه) | حدود ۹۰۰ تا ۳۰۰۰ میلیمتر |
| سرعت باز/بسته شدن | تا حدود ۰٫۸ متر بر ثانیه (قابل تنظیم) |
| زمان مکث بازشو | ۰ تا ۶۰ ثانیه (قابل تنظیم) |
| دمای کاری | تقریباً -۱۵°C تا +۵۰°C |
| درجه حفاظتی | IP20 (فضاهای محافظت‌شده) |
| استانداردهای اصلی | EN 16005، DIN 18650، EN ISO 13849 (سطح عملکرد) |
کاربردهای محصول
- ورودی ساختمان‌های اداری و تجاری با تردد متوسط تا بالا
- فروشگاه‌ها، مراکز خرید و ورودیهای سرپوشیده در مجتمع‌های تجاری
- لابی هتل‌ها و ساختمان‌های مسکونی لوکس با نمای شیشهای
- ورودیهای نیمه‌خارجی در پاساژها و فضاهای دارای سقف ولی معرض باد و تغییر دما
- سالن‌ها و فضاهایی که نیاز به کنترل تردد و ارتباط با سیستم مدیریت ساختمان دارند
معیارهای تعیین قیمت
- ابعاد دهانه (عرض بازشو، ارتفاع عبور) و نوع لنگه (تکلنگه / دولنگه)
- وزن و نوع لنگه: شیشه سکوریت، شیشه لمینیت، شیشه عایق، لنگه چوبی یا فلزی
- نوع پروفیل مورد استفاده (GCprofile Therm، پروفیل‌های فریمدار، کلمپ شیشه و ...)
- تجهیزات ایمنی و جانبی: سنسورها، قفل الکترومکانیکی، باتری اضطراری، اینترفیس BMS
- نوع کاربری و تردد پیش‌بینی‌شده (اداری، تجاری، نیمه‌عمومی)
- شرایط نصب، زیرسازی، نیاز به کف‌گرد ویژه یا زهکشی و هزینه سرویس دورهای
مقایسه با مدل‌های مشابه
| ویژگی | GEZE ECdrive T2 | اپراتور سبک‌تر | اپراتور Heavy-duty |
|---|---|---|---|
| تحمل وزن لنگه | تا حدود ۱۴۰kg | تا حدود ۸۰–۱۰۰kg | بیش از ۲۰۰kg |
| ارتفاع کاور | حدود ۱۰۰mm (طراحی باریک) | معمولاً بالاتر یا ساده‌تر | بزرگ‌تر و حجیم‌تر |
| مناسب برای | اداری / تجاری / عمومی با تردد بالا | مسکونی و تردد کم | صنعتی و بار سنگین |
| قابلیت‌های کنترلی | BUS، خطایابی، باتری، حالتهای عملکرد متعدد | امکانات محدود | پیشرفته، اما با تمرکز روی کاربرد صنعتی |
نمونه سناریوی کاربرد
نوع پروژه: ورودی اصلی ساختمان اداری چندطبقه با نمای شیشهای
چالش: نیاز به درب اتوماتیک با ظاهر مینیمال، عملکرد بی‌صدا، تردد بالا و هم‌زمان کنترل اتلاف انرژی در فصول سرد و گرم.
راه‌حل: استفاده از اپراتور GEZE ECdrive T2 به همراه پروفیل عایق GCprofile Therm و شیشه دوجداره سکوریت، بهره‌گیری از حالت کارکرد خودکار با تنظیم زمان مکث متناسب با تردد.
نتیجه: کاهش تبادل حرارتی در ورودی، کاهش زمان انتظار مراجعین در ساعات اوج تردد و کاهش نیاز به سرویس به دلیل استفاده از کالسکه‌های خودتمیزشونده.
نکته فنی: اتصال سیستم به مدیریت ساختمان (BMS) امکان مانیتورینگ وضعیت و ثبت خطا را برای واحد تأسیسات فراهم کرده است.
سوالات متداول
- حداکثر وزن قابل تحمل برای هر لنگه در سیستم ECdrive T2 چقدر است؟ بسته به پیکربندی و نوع پروفیل، تا حدود ۱۲۰ کیلوگرم و در ترکیب با کالسکه دوبل و پروفیل GCprofile Therm تا حدود ۱۴۰ کیلوگرم برای هر لنگه قابل دستیابی است.
- این سیستم برای چه نوع دربهایی مناسب است؟ برای دربهای کشویی تکلنگه و دولنگه با لنگههای شیشهای (سکوریت، لمینیت، عایق)، فریمدار فلزی و در مواردی لنگههای چوبی و ترکیبی مناسب است.
- آیا ECdrive T2 برای مکانهای پرتردد مناسب است؟ بله، این اپراتور برای چرخههای حرکتی زیاد و تردد بالا طراحی شده و از نظر دوام مکانیکی و کنترلی برای ورودیهای اداری و تجاری گزینه مناسبی است.
- آیا در صورت قطع برق، درب قابل استفاده است؟ در صورت تجهیز به باتری اضطراری، میتوان حالتهای باز یا بسته شدن کنترلشده را در زمان قطع برق تنظیم کرد تا خروج اضطراری یا ایمنی ورودیها حفظ شود.
- سرعت باز و بسته شدن درب چقدر است؟ حداکثر سرعت باز و بسته شدن حدود ۰٫۸ متر بر ثانیه است و میتوان آن را متناسب با کاربرد، ایمنی و راحتی عبور تنظیم کرد.
- چه استانداردهایی توسط این سیستم پوشش داده میشود؟ سیستم بر اساس استانداردهای ایمنی دربهای اتوماتیک مانند EN 16005، DIN 18650 و الزامات عملکردی EN ISO 13849 طراحی شده است.
- آیا امکان اتصال سیستم به BMS یا سیستم مدیریت ساختمان وجود دارد؟ بله، با استفاده از اینترفیس BUS/CAN امکان ارتباط با سیستم مدیریت ساختمان، مانیتورینگ وضعیت، ثبت خطا و اعمال سناریوهای کنترلی وجود دارد.
- محدوده ابعادی قابل پوشش برای عرض بازشو چقدر است؟ برای دربهای تکلنگه حدود ۷۰۰ تا ۳۰۰۰ میلیمتر و برای دربهای دولنگه حدود ۹۰۰ تا ۳۰۰۰ میلیمتر (بسته به نوع پروفیل و طراحی) قابل دستیابی است.
- آیا این سیستم برای فضاهای با نمای شیشهای عایق مناسب است؟ بله، با استفاده از پروفیل GCprofile Therm و شیشههای عایق، دستیابی به عملکرد حرارتی و آکوستیکی بهبودیافته امکانپذیر است.
- چه سرویسها و نگهداری دورهای برای ECdrive T2 توصیه میشود؟ بررسی دورهای ریل، کالسکهها، تسمه دندانهدار، سنسورها و تست عملکرد باتری اضطراری و نیز بهروزرسانی نرمافزاری در صورت ارائه، برای حفظ عملکرد مطلوب توصیه میشود.
