درب اتوماتیک تلسکوپی آریو مدل T24SL و T24DL
آیا عرض دهانه ورودی محدود است اما به فضای عبور بیشتری نیاز دارید؟ درب اتوماتیک تلسکوپی آریو با حرکت هماهنگ چند لنگه و جمعشدن آنها روی یکدیگر، راهکاری مناسب برای افزایش عرض مفید بازشو در فروشگاهها، بانکها، مراکز درمانی و ساختمانهای پرتردد محسوب میشود.
خلاصه فنی اپراتور تلسکوپی ARIO
- مدل یکطرفه: T24SL برای حرکت تلسکوپی Single
- مدل دوطرفه: T24DL برای حرکت تلسکوپی Double
- مدل اپراتور: AR24T در نسخههای یکطرفه و دوطرفه
- سیستم حرکتی: موتور ۲۴ ولتی متناسب با ساختار تلسکوپی
- موتور پک منتشرشده: موتور اصلی دانکر
- ظرفیت منتشرشده: ۸۰ کیلوگرم برای هر لنگه متحرک در پیکربندی معرفیشده T24SL
- کنترل تجهیزات: سنسورها، قفل، باتری، اکسس کنترل، پرده هوا و فرمانهای خارجی
درب اتوماتیک تلسکوپی آریو چیست؟
درب تلسکوپی نوعی درب اتوماتیک کشویی چندلنگه است. در این سیستم، لنگههای متحرک با سرعتهای هماهنگ حرکت کرده و هنگام بازشدن، پشت یا روی یکدیگر جمع میشوند. این ساختار باعث میشود در مقایسه با یک درب کشویی استاندارد، از فضای موجود برای ایجاد عرض عبور بیشتر استفاده شود.
اپراتور تلسکوپی آریو با نام ARIO AR24T معرفی شده و در دو ساختار یکطرفه و دوطرفه قابل انتخاب است. انتخاب میان T24SL و T24DL تنها به سلیقه ظاهری وابسته نیست؛ عرض کل دهانه، فضای پارک لنگهها، وزن شیشه، تعداد دفعات تردد و مسیر عبور کاربران باید در محاسبات پروژه بررسی شوند.
تفاوت T24SL و T24DL آریو
| معیار | ARIO T24SL | ARIO T24DL |
|---|---|---|
| نوع حرکت | تلسکوپی یکطرفه Single | تلسکوپی دوطرفه Double |
| آرایش متداول | معمولاً دو لنگه متحرک در یک سمت | معمولاً چهار لنگه متحرک در دو سمت |
| ولتاژ موتور | ۲۴ ولت | ۲۴ ولت |
| کاربرد مناسب | دهانههایی که فضای جمعشدن در یک طرف قرار دارد | ورودیهای متقارن با حرکت لنگهها به دو طرف |
| ظرفیت وزنی | در پک منتشرشده: ۸۰ کیلوگرم برای هر لنگه متحرک | براساس آرایش و پیشنهاد فنی پروژه تعیین میشود |
تعداد لنگهها و ظرفیت نهایی باید در پیشفاکتور فنی درج شود. در صفحات رسمی آریو درباره نامگذاری پیکربندی T24SL ناسازگاری جزئی دیده میشود؛ بنابراین برای تشخیص Single یا Double، راهنمای سفارش رسمی و نقشه اجرایی پروژه ملاک قرار میگیرد.
ساختار فنی و اجزای اپراتور
موتور و سیستم انتقال قدرت
نیروی موتور از طریق گیربکس و تسمه به هنگرها منتقل میشود. در سیستم تلسکوپی، مکانیزم هماهنگکننده باعث میشود لنگهها با نسبت حرکتی مشخص حرکت کنند و همزمان به نقطه باز یا بسته برسند. پک منتشرشده T24SL با موتور اصلی دانکر معرفی شده است؛ بااینحال مدل دقیق موتور، گیربکس و انکودر باید متناسب با وزن و آرایش درب انتخاب شود.

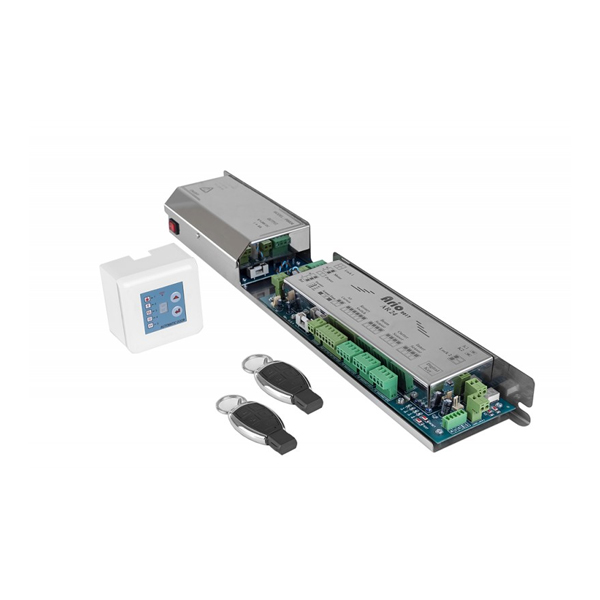

کنترل باکس هوشمند
کنترل باکس آریو وظیفه مدیریت موتور، قفل، سنسورها، فرایند باز و بسته شدن و شارژ باتری پشتیبان را بر عهده دارد. پارامترهای حرکتی مانند سرعت، زمان بازماندن، نقاط کاهش سرعت و نیروی موتور در زمان نصب متناسب با وزن لنگهها تنظیم میشوند.
سنسورهای حرکتی و ایمنی
رادارهای حرکتی ورود افراد را تشخیص میدهند و سنسورهای ایمنی باید محدوده حرکت لنگهها و آستانه عبور را پوشش دهند. انتخاب تعداد و نوع سنسورها به عرض دهانه، نوع کاربری و ارزیابی خطر پروژه وابسته است.
کلید تعیین وضعیت
پک معرفیشده آریو دارای کلید تاچ معمولی است و امکان استفاده از حالتهای کاری مختلف مانند اتوماتیک، یکطرفه، دائمباز، بسته یا نیمهباز با توجه به کنترلر و تجهیزات انتخابی وجود دارد.
باتری، قفل و تجهیزات جانبی
سیستم قابلیت مدیریت شارژ باتری و اتصال قفل الکترومکانیکی را دارد. همچنین امکان هماهنگی با اکسس کنترل، کارتخوان، پرده هوا و سیستم مدیریت ساختمان وجود دارد. تجهیزات جانبی باید قبل از ساخت تابلو و کابلکشی مشخص شوند.
مشخصات فنی درب تلسکوپی آریو
| مشخصه | توضیحات |
|---|---|
| نوع سیستم | درب اتوماتیک کشویی تلسکوپی چندلنگه |
| مدلها | T24SL یکطرفه و T24DL دوطرفه |
| اپراتور | ARIO AR24T |
| ولتاژ موتور | ۲۴ ولت |
| موتور پک منتشرشده | موتور اصلی دانکر |
| ظرفیت اعلامشده | ۸۰ کیلوگرم برای هر لنگه متحرک در پیکربندی منتشرشده T24SL؛ مشروط به تأیید فنی |
| کنترل تردد | قابل اتصال به کارتخوان، اکسس کنترل و فرمانهای خارجی |
| تجهیزات قابل اتصال | سنسور، قفل، باتری پشتیبان، پرده هوا و BMS براساس طراحی پروژه |
| عرض و ارتفاع مجاز | پس از اندازهگیری، محاسبه وزن شیشه و بررسی فضای پارک لنگهها تعیین میشود |
مزایای درب اتوماتیک تلسکوپی آریو
- ایجاد عرض عبور بیشتر در مقایسه با بسیاری از ساختارهای کشویی استاندارد
- انتخاب میان اجرای یکطرفه و دوطرفه متناسب با معماری ورودی
- حرکت هماهنگ لنگههای متحرک با امکان تنظیم پارامترهای حرکتی
- دسترسی مناسبتر به قطعات، تنظیمات و خدمات فنی داخلی
- قابلیت اتصال به تجهیزات کنترل تردد و مدیریت ساختمان
- امکان استفاده از حالت نیمهباز برای کاهش تبادل هوای داخل و خارج
- مناسب برای ورودیهای پرتردد یا دهانههای دارای محدودیت فضای جانبی
کاربردهای پیشنهادی
برای افزایش عرض ورود مشتریان در دهانههای محدود.
قابل ترکیب با کارتخوان و سیستم کنترل تردد.
برای ورودیهایی که به عبور آسانتر افراد و تجهیزات نیاز دارند.
ترکیب ظاهر شیشهای مدرن با عرض عبور مناسب.
مقایسه تلسکوپی آریو با اسلایدینگ آریو
| معیار | آریو تلسکوپی | آریو اسلایدینگ |
|---|---|---|
| ساختار حرکت | چند لنگه متحرک که روی یکدیگر جمع میشوند | یک یا دو لنگه متحرک با حرکت خطی استاندارد |
| عرض مفید عبور | معمولاً بیشتر در فضای جانبی مشابه | وابسته به فضای پارک یک یا دو لنگه |
| پیچیدگی مکانیکی | بیشتر؛ نیازمند هماهنگی دقیق لنگهها | سادهتر و دارای قطعات حرکتی کمتر |
| انتخاب مناسب | دهانه محدود با نیاز به بازشوی بیشتر | دهانههای استاندارد با فضای جانبی کافی |
عوامل مؤثر بر قیمت درب تلسکوپی آریو
قیمت نهایی این محصول پس از بازدید یا دریافت ابعاد دقیق پروژه محاسبه میشود. مهمترین عوامل عبارتاند از:
- انتخاب مدل یکطرفه T24SL یا دوطرفه T24DL
- عرض و ارتفاع دهانه و طول ریل
- تعداد، ابعاد و وزن لنگههای متحرک و ثابت
- نوع شیشه و فریم آلومینیومی
- نوع موتور، کنترلر و کلید تعیین وضعیت
- سنسورهای حرکتی و سنسورهای ایمنی
- قفل، باتری پشتیبان، کارتخوان و پرده هوا
- هزینه حمل، نصب، کابلکشی و تنظیم نهایی
سؤالات متداول درب تلسکوپی آریو
درب اتوماتیک تلسکوپی آریو چه تفاوتی با درب کشویی معمولی دارد؟
در سیستم تلسکوپی، دو یا چند لنگه متحرک بهصورت هماهنگ روی یکدیگر جمع میشوند؛ بنابراین در دهانهای با فضای جانبی محدود، عرض عبور بیشتری نسبت به بسیاری از دربهای کشویی معمولی ایجاد میشود.
تفاوت مدلهای T24SL و T24DL آریو چیست؟
براساس راهنمای رسمی آریو، T24SL برای درب تلسکوپی یکطرفه یا Single و T24DL برای درب تلسکوپی دوطرفه یا Double در نظر گرفته شده است. انتخاب مدل به جهت حرکت، عرض دهانه و فضای جانبی پروژه بستگی دارد.
درب تلسکوپی آریو چند لنگه متحرک دارد؟
در اجرای یکطرفه معمولاً دو لنگه متحرک در یک سمت و در اجرای دوطرفه معمولاً چهار لنگه متحرک در دو سمت استفاده میشود؛ اما تعداد دقیق لنگههای ثابت و متحرک باید براساس نقشه اجرایی مشخص شود.
ظرفیت وزنی درب تلسکوپی آریو چقدر است؟
در صفحه پکهای رسمی آریو، برای پیکربندی منتشرشده T24SL ظرفیت 80 کیلوگرم برای هر لنگه متحرک ذکر شده است. ظرفیت نهایی باید با توجه به مدل، تعداد لنگهها، ابعاد شیشه و آرایش یکطرفه یا دوطرفه تأیید شود.
در اپراتور تلسکوپی آریو از چه موتوری استفاده میشود؟
مدلهای تلسکوپی T24SL و T24DL برای موتور 24 ولتی معرفی شدهاند و در پک منتشرشده آریو، موتور اصلی دانکر ذکر شده است. مدل دقیق موتور و گیربکس باید در پیشنهاد فنی پروژه ثبت شود.
آیا درب تلسکوپی آریو به اکسس کنترل و BMS متصل میشود؟
بله، کنترلر آریو امکان دریافت فرمان از تجهیزات جانبی مانند اکسس کنترل و سیستم مدیریت ساختمان را دارد. نوع اتصال و منطق فرمان باید براساس نقشه سیمبندی و خروجی تجهیزات پروژه تعیین شود.
آیا امکان اتصال پرده هوا به درب تلسکوپی آریو وجود دارد؟
کنترلر آریو میتواند برای هماهنگسازی پرده هوا با وضعیت باز و بسته شدن درب مورد استفاده قرار گیرد. رله، کابلکشی و نوع فرمان باید پیش از اجرا بررسی شود.
آیا درب تلسکوپی آریو هنگام قطع برق کار میکند؟
کنترلر این سیستم قابلیت مدیریت و شارژ باتری پشتیبان را دارد؛ بااینحال مدت و تعداد دفعات عملکرد پس از قطع برق به ظرفیت باتری، وزن لنگهها و تنظیمات سیستم وابسته است.
درب تلسکوپی آریو برای چه مکانهایی مناسب است؟
این سیستم برای فروشگاهها، بانکها، مراکز درمانی، ساختمانهای اداری، هتلها و ورودیهایی مناسب است که به عرض عبور بیشتر نیاز دارند اما فضای جانبی کافی برای درب کشویی استاندارد ندارند.
قیمت درب اتوماتیک تلسکوپی آریو چگونه محاسبه میشود؟
قیمت براساس مدل T24SL یا T24DL، عرض و ارتفاع دهانه، تعداد و وزن لنگهها، نوع شیشه و فریم، سنسورهای ایمنی، قفل، باتری، کلید تعیین وضعیت، تجهیزات کنترل تردد و هزینه نصب محاسبه میشود.
