درب اتوماتیک کرو یا نیم گرد آریو Ario مدل CR24
دارای برنامه مدیریت مصرف انرژی
دارای کلید تعیین حالت تاچ بهمراه دو عدد ریموت کنترل

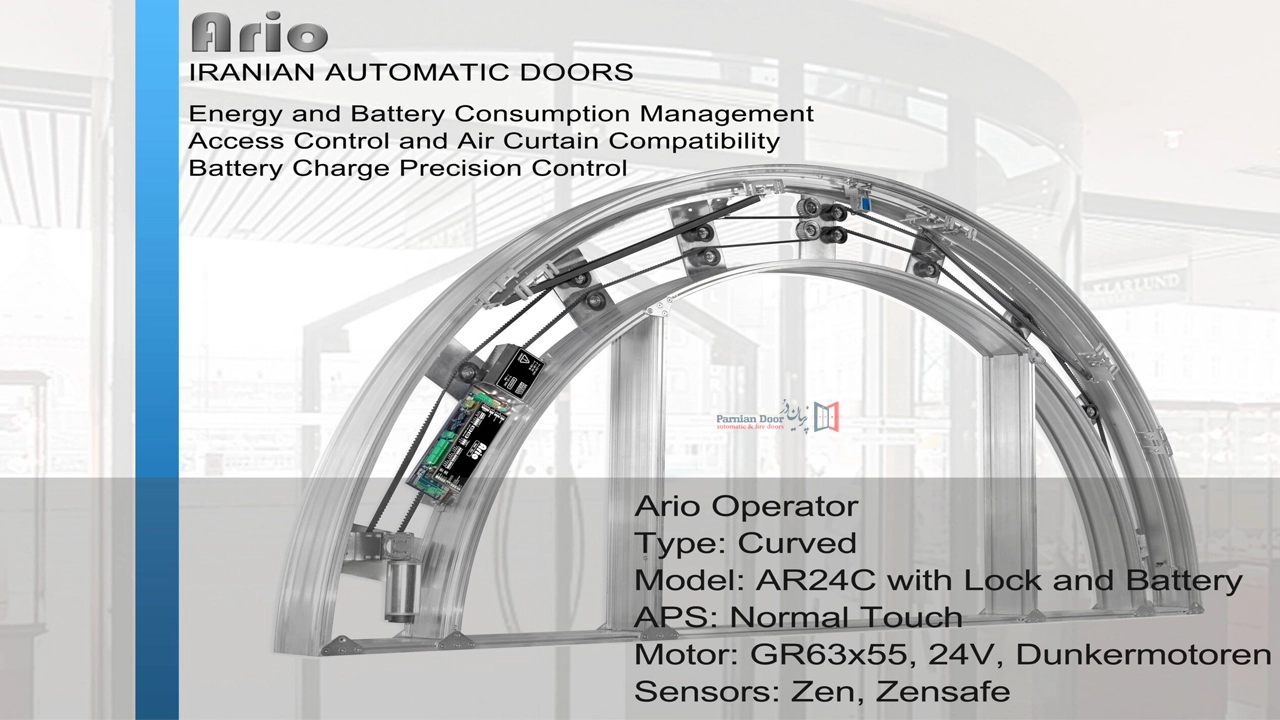

ARIO CR24؛ درب اتوماتیک کرو برای ورودی‌های منحنی
ARIO CR24 یک سیستم تخصصی برای اجرای درب اتوماتیک کرو آریو روی ورودی‌هایی با هندسه منحنی است. در این نوع پروژه، ریل، مسیر حرکت لنگهها، شیشه و فریم باید با شعاع معماری ساختمان هماهنگ باشند. CR24 با موتور Brushless DC، انکودر و تغذیه 24V DC طراحی شده و حداکثر وزن اعلامشده برای هر لنگه آن 120 کیلوگرم است. بازه شعاع قابل اجرای اعلامشده نیز از 1200 تا 3000 میلی‌متر است.
فهرست مطالب ARIO CR24
7 مشخصه فنی مهم ARIO CR24
طراحی یک درب اتوماتیک منحنی نسبت به سیستم کشویی مستقیم به دقت بیشتری نیاز دارد. در مسیر مستقیم، ریل روی یک خط ثابت نصب میشود؛ اما در سیستم کرو، کوچک‌ترین خطا در شعاع، مرکز قوس یا محل قرارگیری لنگهها می‌تواند روی فاصله شیشه‌ها، اصطکاک هنگر و کیفیت حرکت تأثیر بگذارد. به همین دلیل انتخاب اپراتور تنها یکی از مراحل پروژه است و برداشت هندسی و ساخت ریل اهمیت مشابهی دارند.
1. موتور Brushless DC در ARIO CR24
موتور براشلس به‌کاررفته در ساختار این سیستم همراه با انکودر کار میکند. انکودر بازخورد حرکت و موقعیت را به کنترل سیستم منتقل میکند و به کنترل دقیق‌تر سرعت و محل توقف لنگهها کمک میکند. این موضوع در سیستم‌های منحنی اهمیت بیشتری دارد، زیرا لنگهها در تمام مسیر روی یک خط مستقیم حرکت نمی‌کنند.
2. ولتاژ کاری 24V DC
ولتاژ کاری اعلامشده برای مجموعه حرکتی 24 ولت DC است. هنگام نصب باید کنترل باکس، موتور، انکودر و تجهیزات جانبی متناسب با نقشه سیم‌کشی سیستم متصل شوند و از اتصال مستقیم تجهیزات با ولتاژ نامتناسب جلوگیری شود.
3. ظرفیت هر لنگه تا 120 کیلوگرم
حداکثر وزن اعلامشده برای هر لنگه 120 کیلوگرم است. در محاسبه این عدد باید وزن کامل لنگه شامل شیشه، پروفیل، یراق‌آلات و تجهیزات متصل محاسبه شود. استفاده از اپراتور در نزدیکی حداکثر ظرفیت بدون بررسی شرایط ریل، شعاع و میزان تردد پروژه توصیه نمی‌شود.
4. شعاع قوس 1200 تا 3000 میلی‌متر
بازه شعاع اعلامشده از 1200 تا 3000 میلی‌متر است. شعاع فقط یکی از داده‌های لازم برای تولید درب است. طول قوس، زاویه مرکزی، قعر قوس، محل مرکز هندسی، تعداد لنگه‌های ثابت و متحرک و عرض مفید بازشو نیز باید در نقشه اجرایی مشخص شوند.
5. مسیر حرکتی منحنی
ریل سیستم باید متناسب با شعاع واقعی پروژه ساخته شود. کیفیت این مسیر مستقیماً روی حرکت روان هنگرها، میزان صدای مکانیکی و فشار واردشده به موتور و تسمه تأثیر می‌گذارد. به همین دلیل ساخت دقیق قوس در عملکرد نهایی درب نقش اساسی دارد.
6. طراحی اختصاصی شیشه و فریم
درب کرو معمولاً به شیشه و پروفیل متناسب با هندسه قوس نیاز دارد. بنابراین قبل از سفارش شیشه باید شعاع نهایی ریل و موقعیت دقیق لنگهها تثبیت شود. ساخت شیشه قبل از نهایی‌شدن پلان می‌تواند باعث اختلاف ابعاد و افزایش هزینه اصلاح پروژه شود.
7. الزامات ایمنی EN 16005
EN 16005 بهعنوان استاندارد ایمنی اعلامشده برای این سیستم مطرح است. رعایت ایمنی تنها به وجود اپراتور وابسته نیست و انتخاب سنسورهای مناسب، کنترل نقاط خطر، تنظیم سرعت و نیروی حرکت و اجرای صحیح سیستم نیز باید در طراحی نهایی بررسی شود.
جدول مشخصات فنی ARIO CR24
| پارامتر | مشخصات | توضیح |
|---|---|---|
| مدل | ARIO CR24 | اپراتور کشویی منحنی |
| نوع حرکت | Curved Sliding | حرکت لنگه روی مسیر قوسی |
| ولتاژ | 24V DC | تغذیه سیستم حرکتی |
| موتور | Brushless DC | همراه با Encoder |
| وزن هر لنگه | حداکثر 120 کیلوگرم | با محاسبه شیشه، فریم و یراق |
| شعاع قوس | 1200 تا 3000 میلی‌متر | براساس پلان پروژه |
| استاندارد ایمنی اعلامشده | EN 16005 | ایمنی درب عابر پیاده اتوماتیک |
طراحی و محاسبه قوس درب اتوماتیک کرو
برای اجرای صحیح سیستم منحنی، صرفاً داشتن عرض و ارتفاع کافی نیست. تیم طراحی باید شعاع یا قعر قوس، مرکز دایره، طول وتر، زاویه مرکزی و موقعیت لنگه‌های ثابت و متحرک را مشخص کند. این اطلاعات برای طراحی ریل، تعیین شکل شیشه‌ها و محاسبه عرض بازشو استفاده می‌شوند.
اگر پروژه در مرحله معماری است، ارسال فایل پلان یا نقشه CAD می‌تواند احتمال خطا در ساخت را کاهش دهد. اگر دهانه ساخته شده باشد، اندازه‌گیری مستقیم محل نصب و تطبیق آن با قوس واقعی ساختمان اهمیت بیشتری دارد.
کاربردهای درب اتوماتیک کرو آریو
سیستم کرو بیشتر زمانی انتخاب میشود که فرم معماری ورودی بخشی از هویت ساختمان باشد. هتل‌ها، مراکز خرید، لابی برج‌ها، ساختمان‌های اداری شاخص، نمایشگاه‌ها و ورودی‌های تجاری با نمای قوسی از کاربردهای رایج این نوع طراحی هستند. استفاده از مسیر منحنی می‌تواند ورودی را با خطوط نمای ساختمان هماهنگ کند و در پروژه‌هایی که شکل مستقیم با معماری سازگار نیست، گزینه طراحی مناسبی باشد.
ایمنی ARIO CR24 و استاندارد EN 16005
استاندارد EN 16005 الزامات ایمنی استفاده از درب‌های عابر پیاده اتوماتیک را پوشش می‌دهد. برای اطلاعات بیشتر درباره دامنه و نسخه جاری این استاندارد می‌توانید به صفحه رسمی BS EN 16005 در BSI مراجعه کنید.
این لینک عمداً بدون nofollow قرار گرفته است؛ بنابراین یک لینک خارجی DoFollow محسوب میشود. در اجرای واقعی پروژه نیز باید سنسورها، نقاط خطر، سرعت حرکت، فاصله‌های ایمنی و شرایط محل نصب به‌صورت مستقل بررسی شوند.
قیمت درب اتوماتیک کرو ARIO CR24
قیمت سیستم کرو تنها به اپراتور وابسته نیست. شعاع و طول قوس، تعداد لنگهها، ابعاد شیشه، نوع پروفیل، تجهیزات ایمنی، سنسورها، کنترل تردد، زیرسازی، شرایط حمل و پیچیدگی نصب روی هزینه نهایی اثر دارند. به همین دلیل برای ارائه قیمت دقیق باید نقشه یا ابعاد واقعی پروژه بررسی شود.
صفحات فنی مرتبط
سؤالات متداول ARIO CR24
برای انتخاب و استعلام، با پرنیان درب تماس بگیرید
ابعاد دهانه، وزن لنگهها و تصویر محل نصب را ارسال کنید تا مجموعهٔ مناسب پروژهٔ شما بررسی شود.
| مدل | Ario CR24 Curve |
| نوع موتور | دانکر آلمان 55*63 - کرماس ترکیه مدل 100 و 140 |

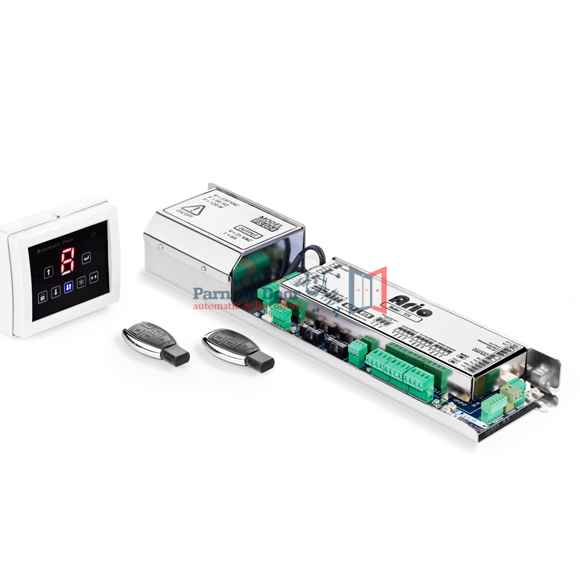

| قطعات اپراتور | شامل موتور، کنترل باکس، ریل و کاور، غلطک،دستک و دو عدد چشمی (رادار) |
| نوع رادار | دو عدد رادار مدل ZEN و ZEN SAFE بلژیک BEA |
| تحمل وزن | 140*2 و 200*1 |
| مقطع ریل | قابل تعویض |
| سیستم ضد برخورد | |
| اتصال به سیستم های جانبی | اطفاء حریق، کنترل تردد، کارت خوان و کنترل مدیریت BMS |
| دارای استاندارد های | نا مشخص |
| نوع عیب یاب | میکروپروسسوری |
| کلید تعیین وضعیت | تاچ 5 حالته با قابلیت برنامه ریزی توسط کاربر و مشخص نمودن موقعیت درب بر روی صفحه دستگاه |
| تعداد حالت کلید تعیین وضعیت | 1-دوطرفه 2-یک طرفه 3-دائم باز 4-قفل 5-نیم بازشو |
| گارانتی کنترل باکس | 2 سال |
| گارانتی موتور و قطعات | 2 سال |
| خدمات پس از فروش | 10 سال |
| قابلیت نصب پرده هوا بر روی کنترل باکس | |
| قابلیت نصب قفل الکترومکانیک | |
| قابلیت نصب باتری بک آپ یا یو پی اس | |
| نوسان گیر | دارای نوسان گیر داخلی Internal Stabilizer |
| مدیریت انرژی | دارای برنامه مدیریت مصرف انرژی |
