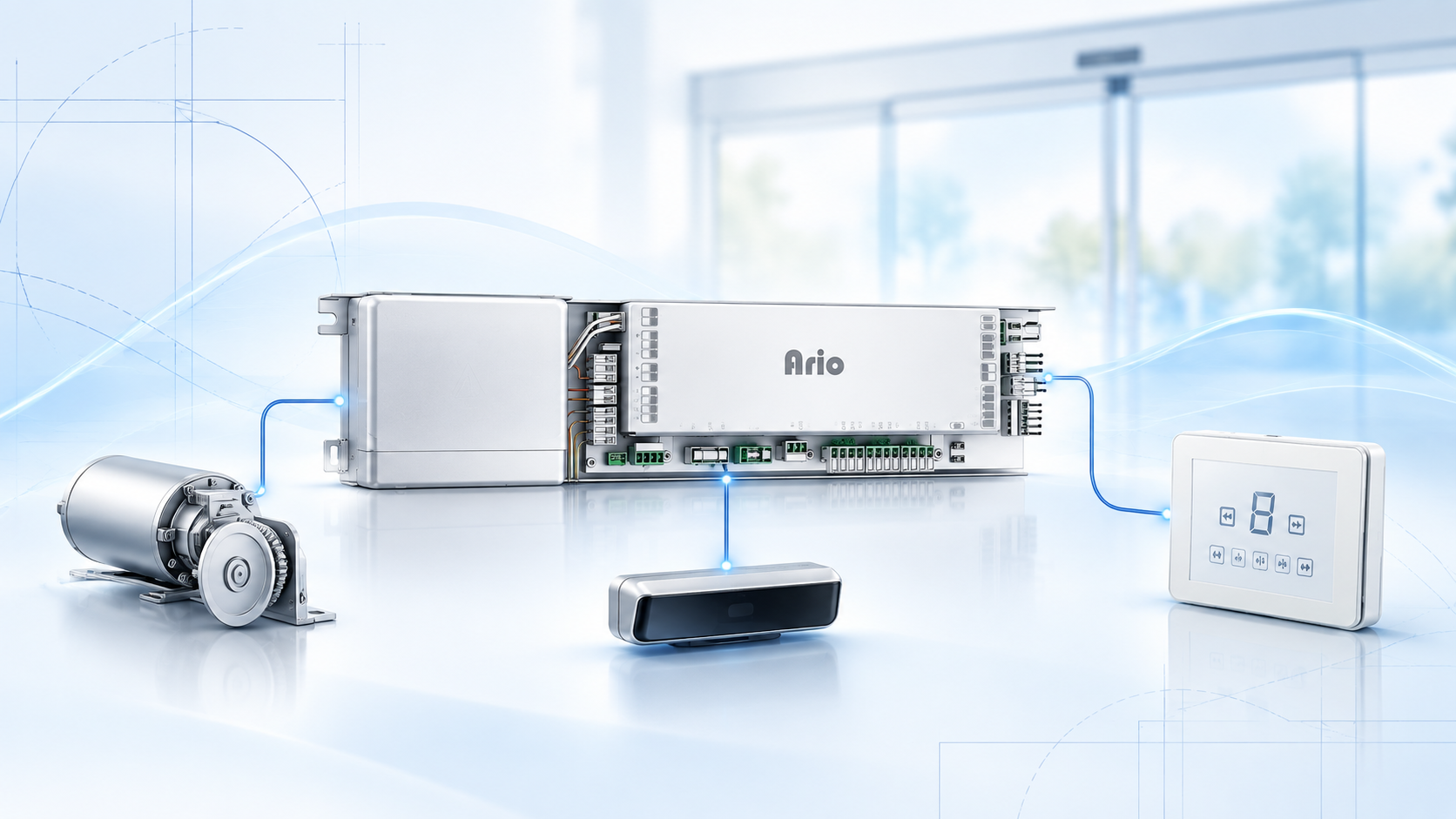

نقشه سیمکشی کنترل باکس آریو؛ راهنمای PS024، PS040، HD24 و BLDC24
نقشه سیمکشی کنترل باکس آریو زمانی کاربردی است که قبل از نصب، سرویس یا عیبیابی بتوانید مدل دقیق کنترلر و مسیر هر اتصال را بهدرستی تشخیص دهید. در این راهنما چهار خانواده مهم شامل PS024، PS040، HD24 و BLDC24 بهصورت جداگانه بررسی شدهاند تا مسیر اتصال موتور، انکودر، باتری، سنسورها، قفل و تجهیزات کنترلی سریعتر پیدا شود.

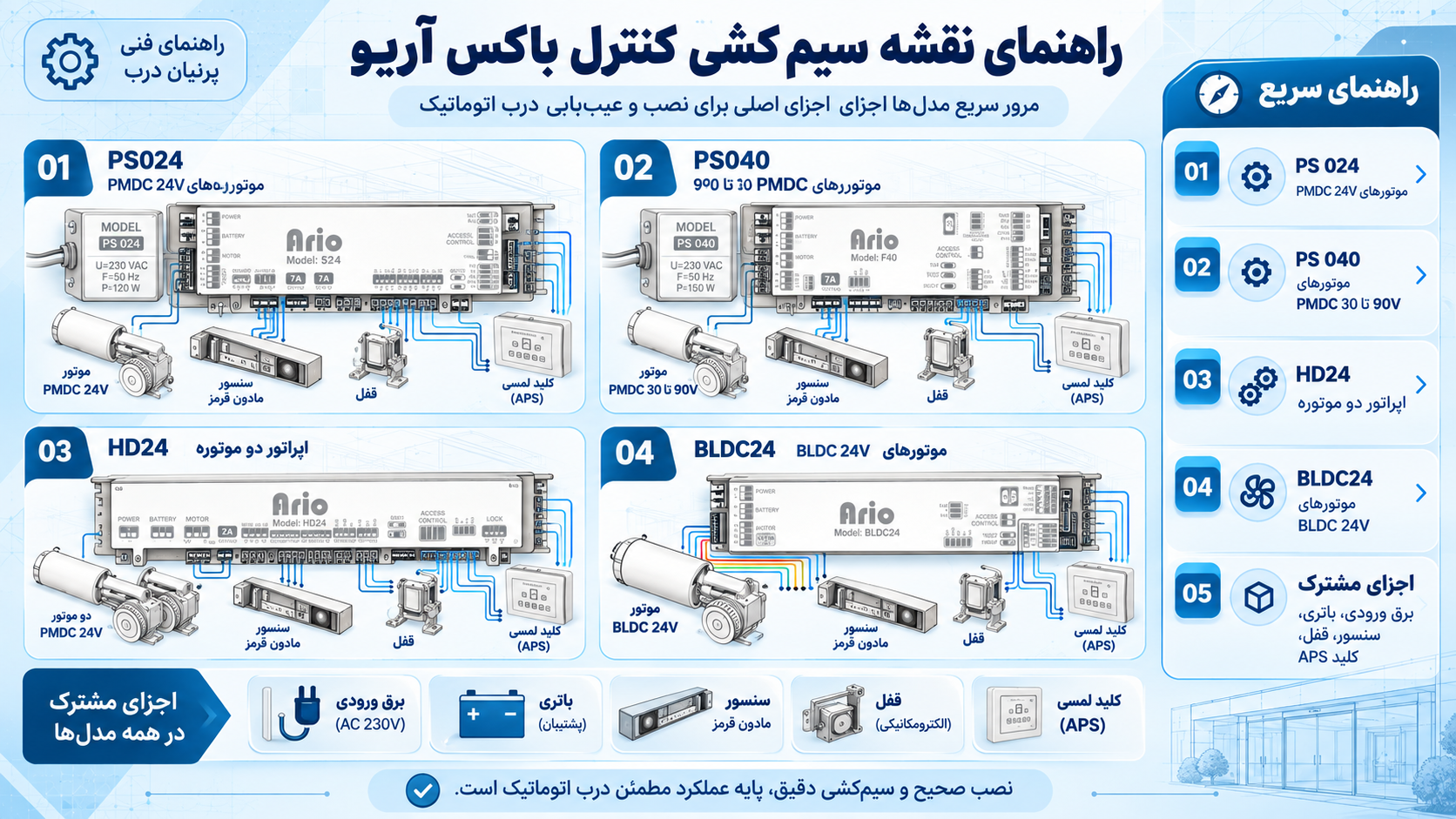

چطور نقشه سیمکشی آریو را سریع بخوانیم؟
بهتر است نقشه را از یک سمت تا سمت دیگر دنبال نکنید. برای کاهش احتمال اشتباه، مدار را به چند گروه اصلی تقسیم کنید و هر گروه را جداگانه بررسی کنید.
ابتدا مشخص کنید برد شما PS024، PS040، HD24، BLDC24 یا نسخه دیگری است.
PMDC و BLDC ساختار سیمبندی یکسانی ندارند و تعداد موتور نیز اهمیت دارد.
مسیر برق ورودی، منبع تغذیه و ورود تغذیه به کنترلر را جداگانه پیدا کنید.
کابل قدرت موتور و کابل سیگنال انکودر را دو مسیر مجزا در نظر بگیرید.
باتری، سنسورها، قفل، APS و اکسس کنترل را بعد از مدار اصلی بررسی کنید.
نام ترمینال روی کنترلر واقعی باید با نقشه همان نسخه تطبیق داده شود.

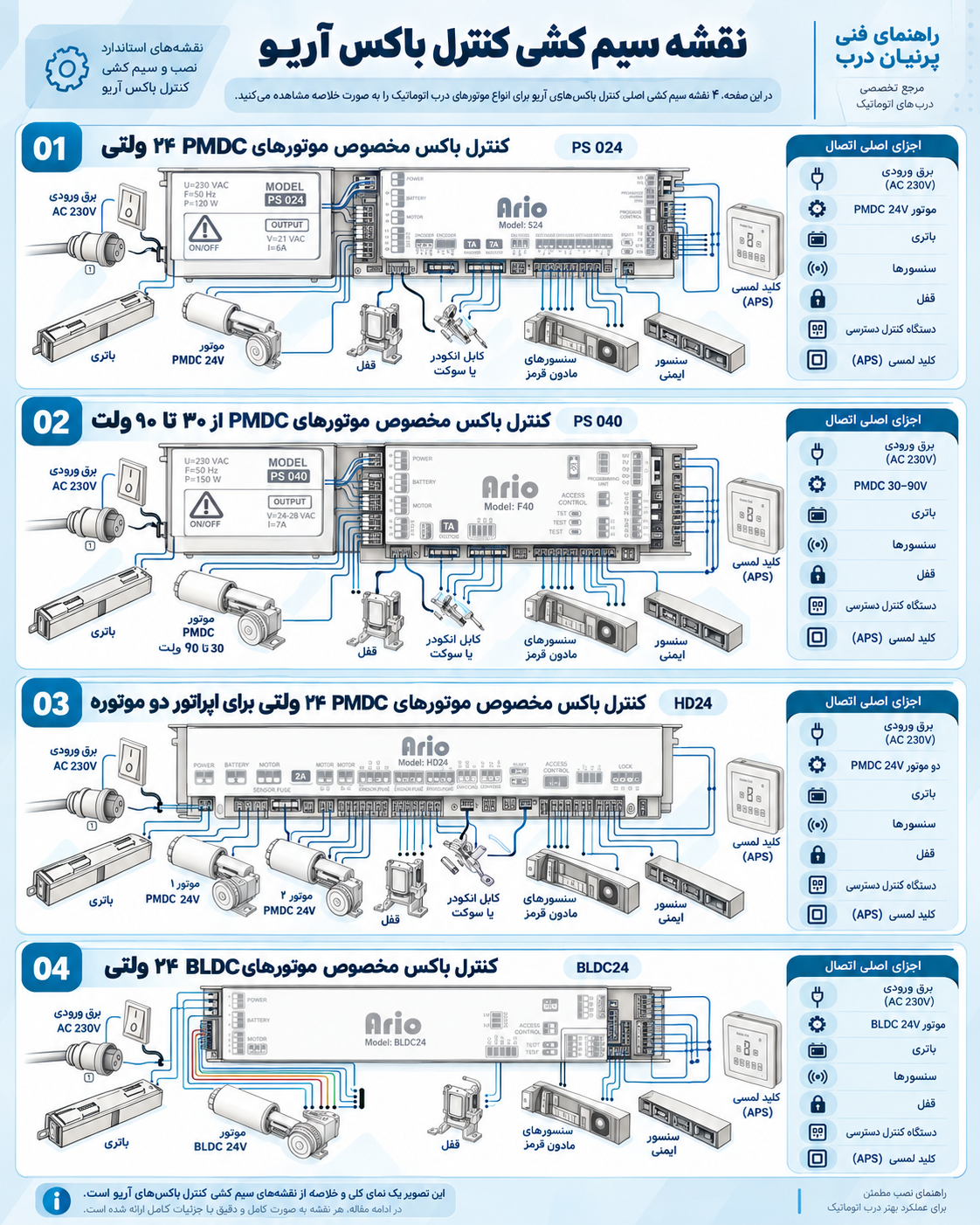

نقشه کامل کنترلباکسهای آریو در یک نگاه
تصویر زیر چهار ساختار اصلی را کنار هم قرار میدهد. برای انتخاب نقشه صحیح ابتدا نام کنترلباکس را مشخص کنید و سپس وارد توضیحات اختصاصی همان مدل شوید.
مشاهده نسخه تکمیلی نقشه یکپارچه
قسمت ورودی سیستم با برق شهر در ارتباط است. پیش از جابهجایی سیم، کانکتور یا تجهیزات، تغذیه اصلی باید قطع باشد. همچنین شباهت ظاهری دو برد به معنی یکسانبودن پایهها و ترمینالهای آنها نیست.

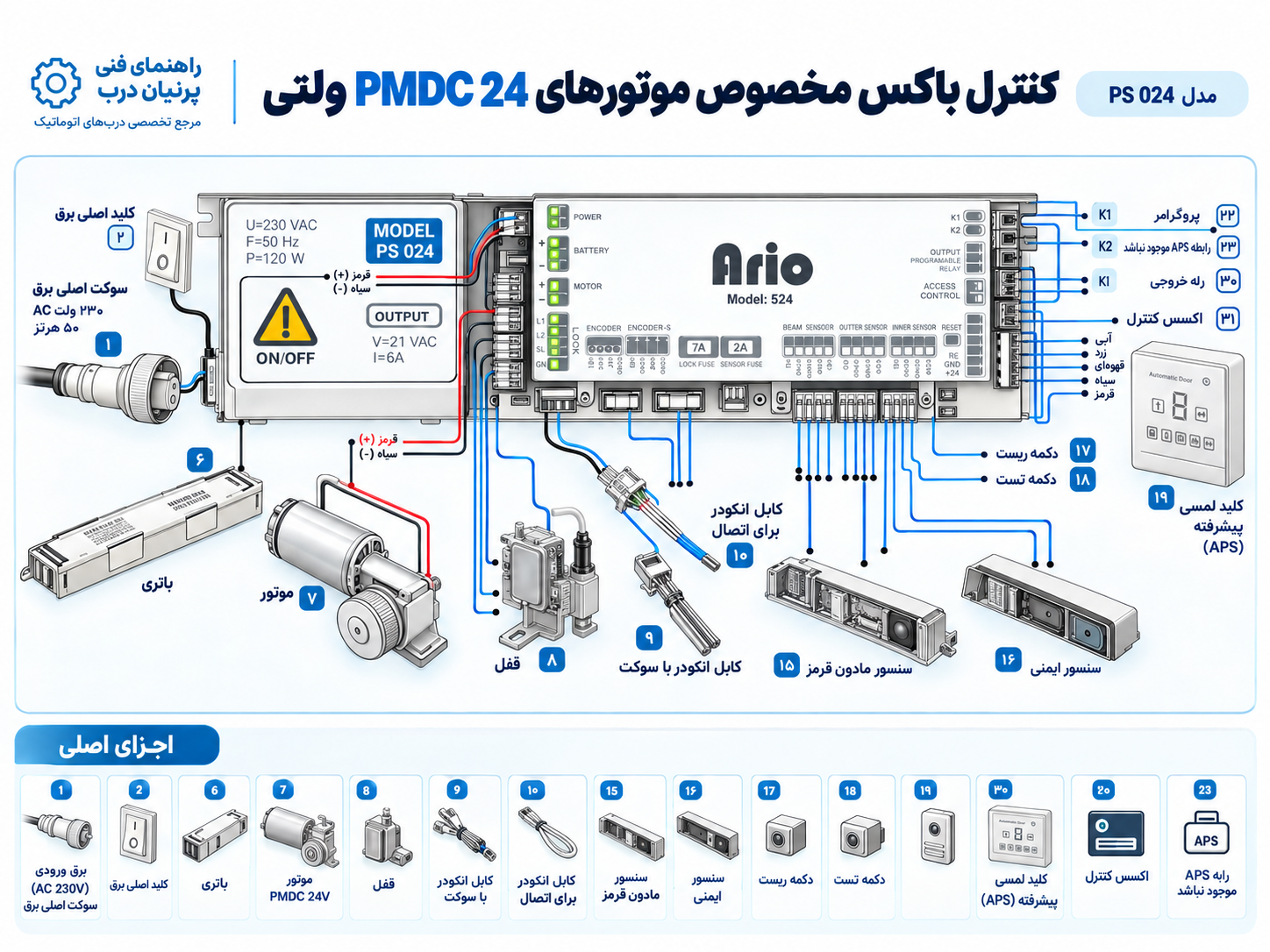

نقشه سیمکشی کنترل باکس آریو PS024
PS024 در نقشه برای سیستم دارای موتور PMDC 24 ولتی نمایش داده شده است. منبع تغذیه، موتور، باتری، قفل، کابل انکودر، سنسورها و کلید تعیین وضعیت APS در یک دیاگرام واحد مشخص شدهاند.
از کجا بررسی PS024 را شروع کنیم؟
ابتدا ورودی برق و منبع تغذیه PS024 را بررسی کنید. سپس مسیر اتصال موتور و کابل انکودر را دنبال کنید. بعد از اطمینان از صحیحبودن مدار اصلی، سنسورها، قفل، باتری و کلید APS بررسی شوند.

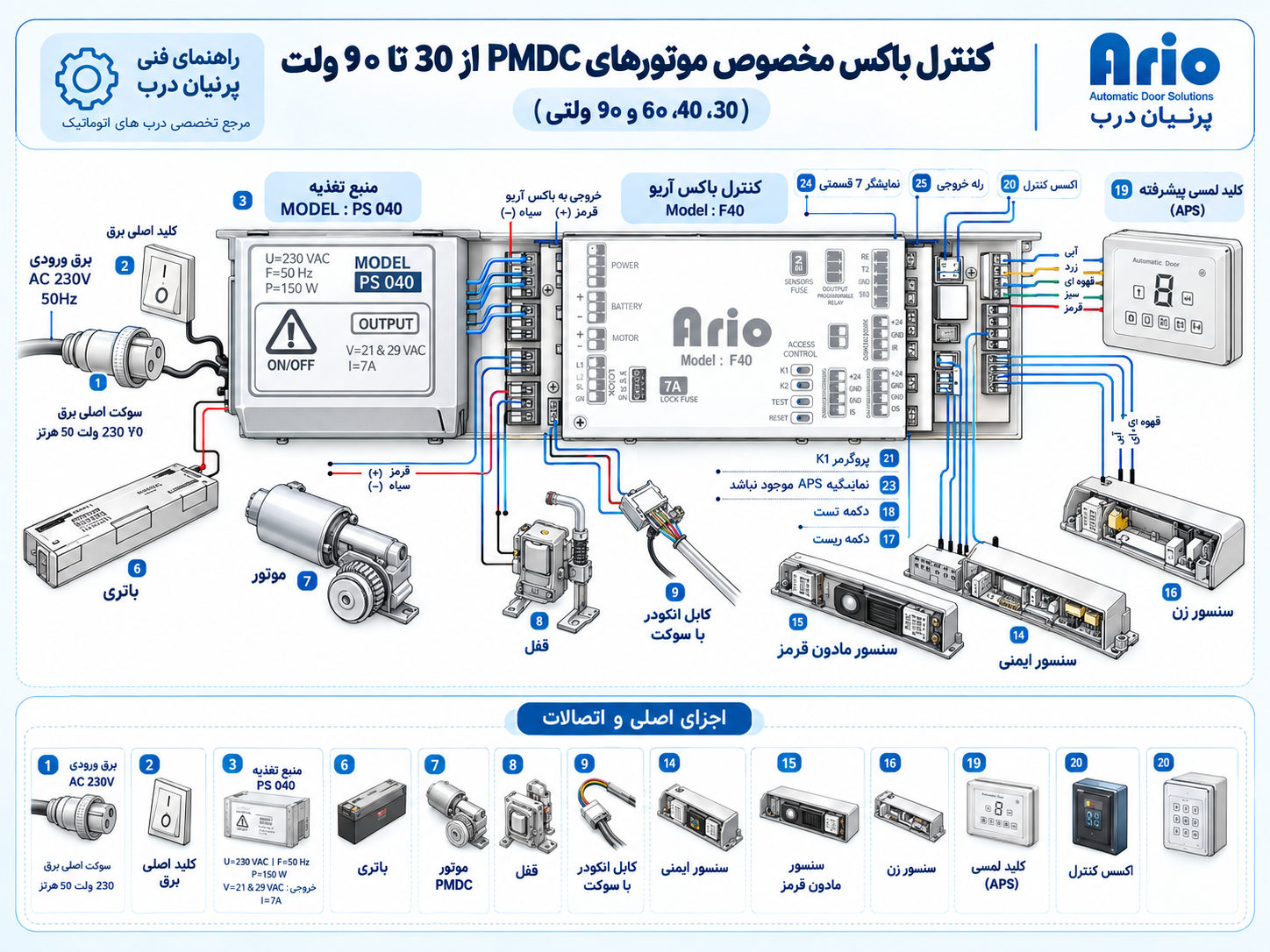

نقشه سیمکشی کنترل باکس آریو PS040 / F40
دیاگرام PS040 مجموعه منبع تغذیه PS040 و کنترلباکس F40 را نشان میدهد. در خود تصویر، این سیستم برای خانوادهای از موتورهای PMDC با نسخههای ولتاژی درجشده در نقشه معرفی شده است.
تفاوت PS040 با PS024
اگرچه هر دو سیستم در نقشه در گروه PMDC قرار میگیرند، آرایش منبع تغذیه و ترمینالهای کنترلر یکسان نیست. بنابراین نقشه PS024 نباید بهعنوان جایگزین PS040 استفاده شود.
در نقشه F40 مسیر اتصال موتور، کابل انکودر، باتری، قفل، سنسورها، کلید APS، اکسس کنترل و خروجیهای جانبی بهصورت مجزا مشخص شده است.

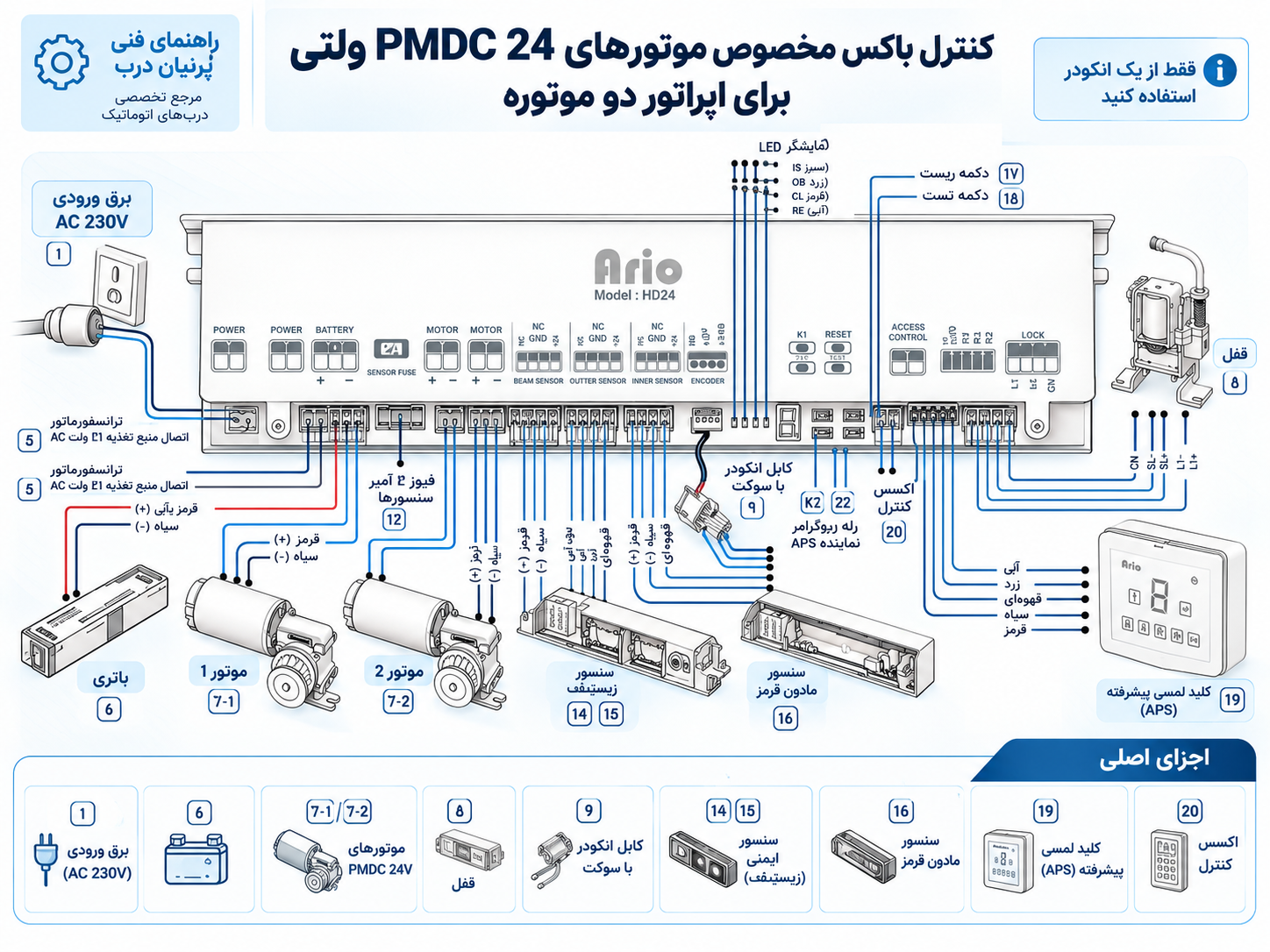

مشاهده درب اتوماتیک آریو PS040 و مشخصات این مدل ←نقشه سیمکشی کنترل باکس دو موتوره آریو HD24
HD24 در دیاگرام برای اپراتور دارای دو موتور PMDC 24 ولتی نمایش داده شده است. خروجیهای دو موتور از یکدیگر تفکیک شدهاند و باتری، قفل، سنسورها، انکودر و تجهیزات کنترلی نیز روی همان برد قرار گرفتهاند.
تشخیص مسیر دو موتور
در هنگام بررسی HD24، ابتدا خروجی Motor 1 و Motor 2 را از یکدیگر تفکیک کنید. سپس کابل انکودر، سنسورها و تجهیزات جانبی را بررسی کنید تا خطوط مربوط به دو موتور با مسیر سیگنال انکودر اشتباه نشوند.

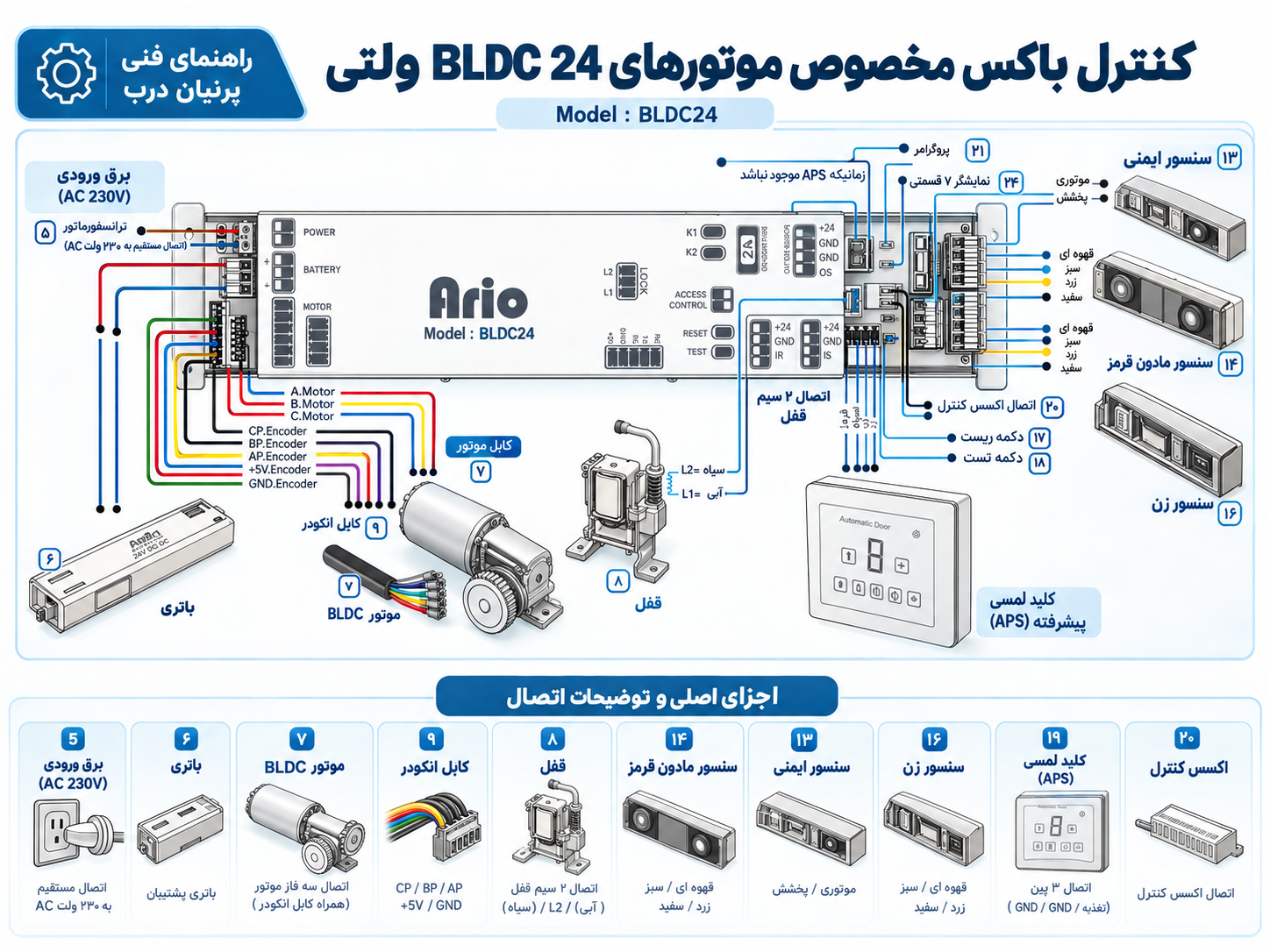

مشاهده درب اتوماتیک دو موتوره آریو HD24 ←نقشه سیمکشی کنترل باکس آریو BLDC24
کنترلباکس BLDC24 برای موتور BLDC 24 ولتی نمایش داده شده و نحوه اتصال آن با کنترلرهای PMDC متفاوت است. در سمت موتور، سیمهای فاز موتور و سیمهای مربوط به انکودر بهصورت مجزا مشخص شدهاند.
کابل موتور و کابل انکودر BLDC24
یکی از مهمترین قسمتهای این دیاگرام تفکیک سیمهای موتور از سیمهای انکودر است. ترتیب اتصال باید براساس نوشتههای خود برد و دیاگرام همین مدل بررسی شود و نباید از آرایش سیمهای یک کنترلر PMDC برای BLDC24 استفاده شود.
در سمت دیگر کنترلر نیز مسیر قفل، سنسورها، کلید APS، اکسس کنترل، Reset و Test نمایش داده شده است.
مشاهده نمای دوم اتصالات BLDC24
مقایسه سریع نقشههای کنترل باکس آریو
| کنترلباکس | نوع موتور در نقشه | ساختار موتور | نکته اصلی |
|---|---|---|---|
| PS024 | PMDC 24V | تک موتور | موتور، انکودر، سنسور، قفل، باتری و APS |
| PS040 / F40 | PMDC طبق نسخههای درجشده در نقشه | تک موتور | منبع تغذیه PS040 و کنترل F40 |
| HD24 | PMDC 24V | دو موتور | دو خروجی موتور و استفاده از یک انکودر طبق نقشه |
| BLDC24 | BLDC 24V | تک موتور | تفکیک سیمهای موتور و انکودر BLDC |
راهنمای پیدا کردن اتصالات اصلی روی نقشه
برق ورودی و منبع تغذیه
نقطه شروع بررسی، بخش ورودی برق و منبع تغذیه است. ابتدا مشخص کنید کنترلر موردنظر منبع تغذیه جداگانه دارد یا تغذیه در ساختار همان مجموعه قرار گرفته است.
موتور
نوع موتور یکی از مهمترین عوامل انتخاب نقشه صحیح است. اتصال موتور PMDC با موتور BLDC یکسان نیست و حتی میان کنترلرهای PMDC نیز جای ترمینالها میتواند متفاوت باشد.
انکودر
انکودر اطلاعات موقعیت و حرکت موتور را در اختیار کنترلر قرار میدهد. کابل انکودر باید براساس نام پایهها و سوکت مخصوص همان کنترلباکس متصل شود.
سنسورهای فرمان و ایمنی
در دیاگرامها سنسورهای مختلف به ورودیهای مشخص روی کنترلر متصل شدهاند. برای تشخیص ورودی صحیح، نوشته کنار کانکتور و مدل کنترلباکس باید همزمان بررسی شوند.
باتری پشتیبان
مسیر باتری در نقشههای مختلف مشخص است، اما قطببندی و کانکتور باتری نباید از روی شکل ظاهری سوکت حدس زده شود.
کلید تعیین وضعیت APS
کلید APS برای انتخاب حالت عملکرد درب به کنترلباکس متصل میشود. محل و ترتیب سیمهای آن در هر کنترلر باید از همان دیاگرام بررسی شود.
اکسس کنترل و تجهیزات جانبی
در بعضی دیاگرامها مسیر اکسس کنترل، رله خروجی و تجهیزات جانبی نیز مشخص شده است. قبل از اتصال تجهیزات خارجی، نوع ورودی یا خروجی و عملکرد مورد انتظار آن باید مشخص باشد.
استفاده از نقشه برای عیبیابی
نقشه سیمکشی کمک میکند قبل از تعویض قطعه، مسیر اتصالات بررسی شود. برای مثال میتوان مطمئن شد موتور به خروجی صحیح متصل است، کابل انکودر در سوکت مربوط قرار دارد و سنسورها یا کلید APS به ورودی درست وارد شدهاند.
با این حال، نقشه سیمکشی بهتنهایی جایگزین راهنمای تنظیمات و عیبیابی نرمافزاری نیست. اگر اتصالات صحیح هستند اما سیستم همچنان خطا دارد، بررسی تنظیمات کنترلر و کد خطا مرحله بعدی عیبیابی است.
سؤالات متداول نقشه سیمکشی کنترل باکس آریو
نقشه سیمکشی کنترل باکس آریو چه مدلهایی را پوشش میدهد؟
در این راهنما چهار گروه اصلی شامل PS024 برای موتور PMDC 24 ولتی، PS040 برای خانواده موتورهای PMDC نمایشدادهشده در نقشه، HD24 برای اپراتور دو موتوره PMDC 24 ولتی و BLDC24 برای موتور BLDC 24 ولتی بررسی شدهاند.
تفاوت اصلی نقشه PS024 و PS040 چیست؟
PS024 در نقشه برای موتور PMDC 24 ولتی نمایش داده شده است، در حالی که PS040 برای خانواده دیگری از موتورهای PMDC با نسخههای ولتاژی درجشده در نقشه استفاده میشود. آرایش منبع تغذیه، کنترلر و بعضی ترمینالها نیز میان این دو مدل متفاوت است.
کنترل باکس HD24 برای چه سیستمی استفاده میشود؟
HD24 در نقشه برای اپراتور دارای دو موتور PMDC 24 ولتی نمایش داده شده است. در خود نقشه نیز تأکید شده که در این پیکربندی فقط از یک انکودر استفاده شود.
مدار BLDC24 چه تفاوتی با کنترلباکسهای PMDC دارد؟
BLDC24 برای موتور BLDC 24 ولتی طراحی شده است و مسیرهای موتور و انکودر آن با کنترلباکسهای PMDC تفاوت دارد. کابل موتور و سیمهای انکودر باید دقیقاً مطابق ترمینالهای مشخصشده روی کنترلر BLDC24 متصل شوند.
آیا میتوان از یک نقشه برای همه کنترلباکسهای آریو استفاده کرد؟
خیر. ابتدا باید مدل دقیق کنترلباکس، نوع موتور و تعداد موتورها مشخص شود و سپس نقشه همان مدل مورد استفاده قرار گیرد. PS024، PS040، HD24 و BLDC24 از نظر ساختار اتصال یکسان نیستند.
قبل از سیمبندی کنترل باکس آریو چه چیزی باید بررسی شود؟
پیش از سیمبندی باید برق ورودی قطع باشد و مدل کنترلباکس، نوع موتور، کابل انکودر و تجهیزات جانبی با نقشه همان نسخه تطبیق داده شوند. نوشته کنار ترمینالهای برد واقعی نیز باید با نقشه مطابقت داشته باشد.
کلید تعیین وضعیت APS در نقشههای آریو مشخص شده است؟
بله. در دیاگرامهای ارائهشده مسیر اتصال کلید تعیین وضعیت APS نمایش داده شده است، اما محل کانکتور و ترتیب سیمها باید براساس مدل دقیق کنترلباکس بررسی شود.
سنسورها و قفل در کدام قسمت نقشه کنترل باکس آریو قرار دارند؟
در هر دیاگرام مسیر اتصال سنسورها و قفل در بخش ترمینالهای جانبی کنترلباکس مشخص شده است. آرایش این ترمینالها میان مدلهای مختلف متفاوت است.
آیا نقشه سیمکشی برای عیبیابی درب اتوماتیک آریو کاربرد دارد؟
بله. نقشه برای بررسی مسیر اتصال موتور، انکودر، سنسورها، باتری، قفل و تجهیزات کنترلی مفید است؛ اما برای تنظیم پارامترهای نرمافزاری و بررسی کدهای خطا باید راهنمای تنظیمات همان کنترلر نیز بررسی شود.
اگر مدل کنترلباکس با این چهار نقشه متفاوت باشد چه باید کرد؟
اگر کد برد، نسخه سختافزاری یا ساختار ترمینالها با PS024، PS040، HD24 یا BLDC24 مطابقت ندارد، نباید سیمبندی بر اساس شباهت ظاهری انجام شود و باید نقشه مخصوص همان نسخه کنترلباکس بررسی شود.
جمعبندی راهنمای سیمکشی آریو
اولین مرحله در استفاده از نقشههای آریو، تشخیص دقیق مدل کنترلباکس است. PS024، PS040، HD24 و BLDC24 از نظر نوع موتور، تعداد موتور، ساختار انکودر و آرایش ترمینالها یکسان نیستند. بنابراین سیمبندی باید براساس مدل واقعی کنترلر و نوشته روی همان برد انجام شود، نه صرفاً براساس شباهت ظاهری قطعات.
