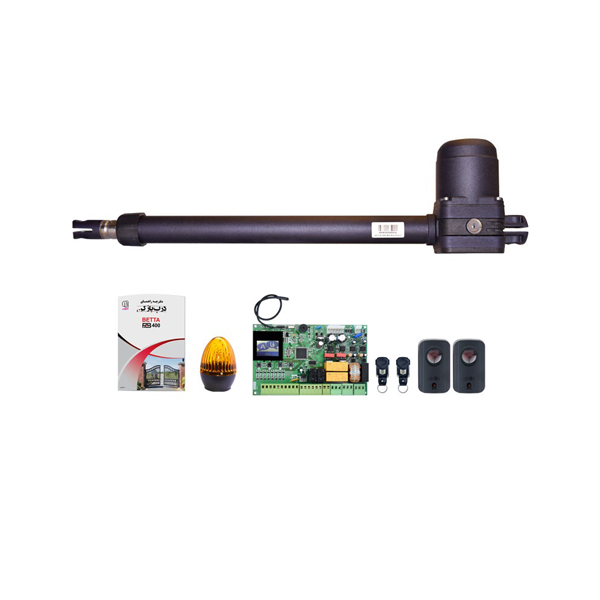

جک پارکینگ بازویی بتا BETTA FAB-400
جک پارکینگ بازویی بتا BETTA FAB-400 یک جک الکترومکانیکی 220 ولت ساخت ایران برای اتوماتیکسازی دربهای لولایی تکلنگه یا دولنگه است. کورس 400 میلیمتر، نیروی کششی 2900 نیوتن و ظرفیت اسمی هر لنگه تا وزن 300 کیلوگرم و طول 3 متر، محدوده اصلی کاربرد این مدل را مشخص میکند.
معرفی جک پارکینگ BETTA FAB-400
FAB-400 برای باز و بستهکردن دربهای پارکینگ لولایی طراحی شده است. هر بازو از یک موتور الکتریکی، گیربکس و مکانیزم انتقال خطی تشکیل میشود که نیروی موتور را به حرکت رفتوبرگشتی بازو تبدیل میکند.
بر اساس توضیحات سازنده، سیمپیچ موتور تماممسی است و در مجموعه گیربکس از چرخدنده برنجی استفاده شده است. جک با برق 220V AC کار میکند و قابلیت استفاده همراه با مرکز کنترل سالید یا BT1 را دارد.
بررسی فنی BETTA FAB-400
موتور 220 ولت AC
ولتاژ کاری موتور 220V AC با فرکانس 50Hz، جریان مصرفی 1.2 آمپر و توان مصرفی 250 وات است.
کورس 400 میلیمتر
کورس 400 میلیمتری امکان ایجاد دامنه حرکتی لازم برای بسیاری از دربهای لولایی معمول را فراهم میکند. موقعیت پایهها باید مطابق نقشه نصب تعیین شود.
نیروی کششی 2900 نیوتن
حداکثر نیروی کششی 2900 نیوتن برای بازو اعلام شده است. نیروی لازم در پروژه به وزن درب، عرض لنگه، بادخور، اصطکاک لولا و هندسه نصب وابسته است.
زاویه بازشو تا 110 درجه
حداکثر زاویه بازشو 110 درجه اعلام شده است. دستیابی به این زاویه به موقعیت لولا، ابعاد ستون و محل نصب پایه عقب و جلو بستگی دارد.
تشخیص مانع
سیستم قابلیت تشخیص مانع دارد. حساسیت باید متناسب با وزن و شرایط مکانیکی درب تنظیم شود و فتوسل نیز برای حفاظت خودرو و عابر نصب شود.
حفاظت حرارتی و محیطی
محافظ حرارتی 150 درجه سانتیگراد، محدوده دمای کاری منفی 20 تا مثبت 50 درجه و درجه حفاظت IP44 برای این مدل اعلام شده است.
ساختار مکانیکی و انتقال نیرو
کیفیت عملکرد جک فقط به قدرت موتور وابسته نیست. استحکام پایهها، سلامت لولا، تراز درب، محل دقیق جوشکاری براکتها و امکان حرکت آزاد لنگهها، مستقیماً بر فشار واردشده به موتور و گیربکس اثر میگذارند.
پیش از نصب باید هر لنگه درب با نیروی دست و بدون گیر حرکت کند. استفاده از جک برای جبران لولای معیوب، تابداشتگی درب یا برخورد سازه با کف میتواند موجب افزایش جریان مصرفی و استهلاک زودرس شود.
جدول مشخصات فنی FAB-400
| مشخصه فنی | مقدار رسمی |
|---|---|
| مدل | BETTA FAB-400 |
| نوع دستگاه | جک بازویی الکترومکانیکی |
| کشور سازنده | ایران |
| ولتاژ کاری | 220V AC / 50Hz |
| جریان مصرفی | 1.2A |
| توان مصرفی | 250W |
| حداکثر وزن اسمی هر لنگه | 300kg |
| حداکثر طول اسمی هر لنگه | 3m |
| کورس عملکرد | 400mm |
| حداکثر زاویه بازشو | 110 درجه |
| حداکثر نیروی کششی | 2900N |
| تشخیص مانع | دارد |
| برنامهریزی و مدیریت | تمامدیجیتال و اتوماتیک |
| مرکز کنترل سازگار | سالید یا BT1 طبق پیکربندی محصول |
| محافظ حرارتی | 150°C |
| دمای کاری | -20°C تا +50°C |
| درجه حفاظت | IP44 |
کاربردهای پیشنهادی
مقایسه جکهای بازویی بتا
| معیار | BETTA FAB-400 | BETA F-600 | BETTA LINE 400 |
|---|---|---|---|
| ولتاژ موتور | 220V AC | 24V DC | 220V AC |
| وزن اسمی هر لنگه | 300kg | 350kg | 400kg |
| طول اسمی هر لنگه | 3m | 2.5m | 2.5m |
| کورس بازو | 400mm | 350mm | 390mm |
| حداکثر زاویه بازشو | 110 درجه | 120 درجه | 110 درجه |
| انتخاب مناسب | لنگه تا 3 متر با موتور AC | موتور 24 ولت و زاویه بیشتر | درب سنگینتر با موتور AC |
عوامل مؤثر بر قیمت FAB-400
نکات مهم پیش از سفارش
- وزن و طول هر لنگه بهصورت جداگانه اندازهگیری شود.
- میزان سطح بسته و بادخور درب بررسی شود.
- ابعاد ستون و فاصله محور لولا تا لبه ستون اندازهگیری شود.
- لولاها سالم، روان و فاقد لقی یا افتادگی باشند.
- زاویه بازشوی موردنیاز پیش از تعیین محل پایهها مشخص شود.
- برای درب دولنگه، ترتیب و تأخیر حرکت لنگهها تنظیم شود.
- فتوسل در ارتفاع و محل مناسب برای حفاظت خودرو نصب شود.
- محل کابل و اتصالات در برابر رطوبت و آسیب مکانیکی محافظت شود.
سؤالات متداول
جک BETTA FAB-400 برای چه نوع دربی مناسب است؟
این جک برای دربهای پارکینگ تکلنگه یا دولنگه لولایی طراحی شده است و برای هر لنگه با وزن اسمی حداکثر 300 کیلوگرم و طول اسمی حداکثر 3 متر قابل بررسی است.
حداکثر وزن هر لنگه برای FAB-400 چقدر است؟
حداکثر وزن اسمی هر لنگه در صفحه فارسی رسمی سازنده 300 کیلوگرم اعلام شده است. عرض لنگه، بادخور، محل نصب و کیفیت لولاها نیز در انتخاب نهایی اثر دارند.
حداکثر طول هر لنگه درب برای FAB-400 چقدر است؟
حداکثر طول اسمی هر لنگه 3 متر است؛ اما ترکیب همزمان بیشترین وزن و بیشترین طول نباید بدون محاسبه فنی مجاز در نظر گرفته شود.
کورس جک BETTA FAB-400 چقدر است؟
کورس عملکرد بازوی FAB-400 برابر با 400 میلیمتر است.
زاویه بازشدن درب با FAB-400 چقدر است؟
حداکثر زاویه بازشو 110 درجه اعلام شده است. زاویه عملی به ابعاد نصب، محل پایهها، ستون و هندسه لولا وابسته است.
جک FAB-400 با چه ولتاژی کار میکند؟
این جک با برق 220 ولت AC و فرکانس 50 هرتز کار میکند و توان مصرفی آن 250 وات است.
آیا BETTA FAB-400 قابلیت تشخیص مانع دارد؟
بله؛ قابلیت تشخیص مانع برای این مدل اعلام شده است. تنظیم صحیح مرکز کنترل و نصب فتوسل برای ایمنی کامل ورودی ضروری است.
FAB-400 با چه مرکز کنترلی کار میکند؟
طبق توضیحات سازنده، این جک میتواند همراه با مرکز کنترل سالید یا BT1 استفاده شود. نسخه دقیق برد و تجهیزات همراه باید هنگام سفارش مشخص شود.
آیا FAB-400 برای درب تکلنگه نیز قابل استفاده است؟
بله؛ این مدل برای درب پارکینگ تکلنگه یا دولنگه قابل استفاده است، مشروط به اینکه وزن، طول، هندسه نصب و تنظیمات مرکز کنترل متناسب باشند.
درجه حفاظت IP44 در FAB-400 چه مفهومی دارد؟
IP44 به معنی حفاظت در برابر ورود اجسام جامد بزرگتر از یک میلیمتر و پاشش آب است؛ بااینحال جک و اتصالات نباید در معرض آبگرفتگی یا جریان مستقیم آب قرار گیرند.
قیمت جک پارکینگ BETTA FAB-400 چگونه تعیین میشود؟
قیمت نهایی به تعداد بازو، نوع مرکز کنترل، تعداد ریموت، فتوسل، فلاشر، تجهیزات فرمان، وضعیت پایهها، کابلکشی و شرایط نصب پروژه بستگی دارد.
صفحات مرتبط
جمعبندی
BETTA FAB-400 یک جک بازویی 220 ولت ساخت ایران با کورس 400 میلیمتر و نیروی کششی 2900 نیوتن است. این محصول برای دربهای لولایی تکلنگه یا دولنگه با هر لنگه تا وزن اسمی 300 کیلوگرم و طول 3 متر قابل بررسی است و عملکرد نهایی آن به محاسبه صحیح ابعاد نصب، لولاها و بادخور درب وابسته خواهد بود.
استعلام جک پارکینگ BETTA FAB-400
برای بررسی وزن و طول هر لنگه، ابعاد ستون، نوع مرکز کنترل، تجهیزات ایمنی و هزینه نصب با کارشناسان پرنیان درب تماس بگیرید.
دریافت مشاوره و استعلام محصول| ولتاژ ورودی | 220V/AC-50Hz |
| جریان مصرفی | 1.8A |
| توان مصرفی | 250W |
| حداکثر وزن هر لنگه | 300Kg |
| حداکثر طول هر لنگه | 3m |
| ماکزیمم زاویه بازشو | 110˚ |
| تشخیص مانع | |
| دمای کاری | -20℃_50℃ |
| قابلیت برنامه ریزی و مدیریت | تمام دیجیتال و اتوماتیک |
