مدار فرمان درب اتوماتیک STARK CT903

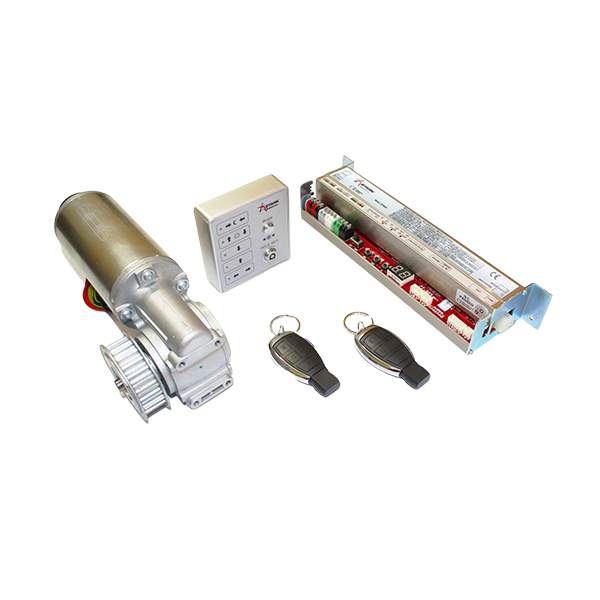

مدار فرمان STARK CT903 مرکز کنترل اپراتور درب اتوماتیک کشویی است. این برد فرمانهای رادار و سنسورهای ایمنی را دریافت میکند، حرکت موتور، سرعت، زمان بازماندن و واکنش به مانع را مدیریت میکند و امکان تنظیم قفل، ورودی حریق، ورودیهای اضطراری، شمارندههای سرویس و حافظه ریموت را در اختیار تکنسین قرار میدهد.
اطلاعات کلیدی مدار فرمان STARK CT903
عیبیابی، چراغهای برد و شمارندههای CT903
چراغهای پایش اتصالات
چراغهای IN، OUT، SAF1، SAF2، LOCK، Fire، EM1 و EM2 وضعیت رسیدن فرمان به ورودیهای مرتبط را نشان میدهند. این چراغها برای جداسازی خطای سنسور، سیمکشی و تنظیم منو از خطای خود برد مفید هستند.
شمارندههای C0 تا C2
C0 تعداد دفعات روشنشدن کنترلباکس، C1 تعداد سیکلهای حرکت و C2 تعداد خطاهای ثبتشده را نمایش میدهد. این اطلاعات در سرویس دورهای و ارزیابی سابقه عملکرد سیستم کاربرد دارد.
| کد خطا | معنی درجشده در دفترچه |
|---|---|
| E1 | خطای انکودر؛ اتصال، کابل و بازخورد حرکت بررسی شود. |
| E2 | عبور جریان از حد مجاز؛ گیر مکانیکی، بار موتور و سیمکشی بررسی شود. |
| E3 | خطای موتور؛ سوکت، کابل، موتور و خروجی برد بررسی شود. |
| E4 | خطای قفل مکانیکی؛ وضعیت قفل، گیرکردن زبانه و منطق تنظیم بررسی شود. |
| E9 | تشخیص مانع؛ مسیر لت، اصطکاک، حساسیت و پوشش سنسورها بررسی شود. |
کدهای E1 تا E4 در صفحه نمایش خطا با گزینههای E1 تا E4 داخل منوی تنظیمات پیشرفته یکسان نیستند. محل نمایش و وضعیت ورود به منو باید پیش از تفسیر کد مشخص شود.
صفحهکلید، حالتهای کاری و تعریف ریموت
حالتهای کاری معرفیشده
دفترچه حالتهای LOCK، AUTO، Exit Only، Enter Only، OPEN و بازشوی جزئی یا زمستانی را توضیح میدهد. تعداد گزینههای قابل دسترس باید با صفحهکلید و نسخه تحویلی تطبیق داده شود.
ثبت و پاککردن ریموت
طبق راهنما، نگهداشتن MODE بیش از ۶ ثانیه حالت یادگیری را فعال میکند و سپس کلید ریموت فشرده میشود. ظرفیت اعلامشده ۱۰۰ ریموت است. نگهداشتن MODE بیش از ۱۰ ثانیه میتواند حافظه ریموتها را پاک کند.
کاربردهای مدار فرمان STARK CT903
برای تعمیر یا جایگزینی مدار فرمان اپراتور سازگار، پس از تطبیق نسخه سختافزار و اتصالات.
مدیریت رادارها، سنسورهای ایمنی، ورودی حریق، ورودی اضطراری و قفل بر اساس طراحی پروژه.
استفاده از چراغهای برد، کدهای خطا و شمارندههای C0 تا C2 برای بررسی عملکرد و سابقه سیستم.
عوامل مؤثر بر قیمت مدار فرمان CT903
قیمت پس از مشخصشدن وضعیت برد و تجهیزات پروژه محاسبه میشود. موارد اصلی عبارتاند از:
- برد نو، برد جایگزین یا تعمیر برد موجود
- نسخه سختافزار و میزان سازگاری با موتور، انکودر و صفحهکلید
- نیاز به ریموت، صفحهکلید یا تجهیزات جانبی
- تعویض سنسور، کابل، سوکت یا قطعات معیوب مرتبط
- خدمات نصب، برنامهریزی، یادگیری مسیر و آزمون ایمنی
- شرایط ضمانت و خدمات پس از فروش نسخه عرضهشده
مقایسه CT903 با اپراتور کامل STARK 150
| موضوع | STARK CT903 | اپراتور STARK 150 |
|---|---|---|
| نوع محصول | مدار فرمان یا کنترلباکس | مجموعه کامل اپراتور کشویی |
| کاربرد خرید | تعویض، تعمیر یا ارتقای بخش کنترل | اجرای یک درب کشویی جدید یا تعویض مجموعه اپراتور |
| اجزای همراه | بر اساس پکیج فروش؛ باید استعلام شود | موتور، ریل، انتقال حرکت، کنترلباکس و تجهیزات تعریفشده پروژه |
| کنترل سازگاری | ضروری؛ موتور، انکودر، صفحهکلید و سوکتها | ضروری؛ وزن لت، عرض دهانه، تردد و تجهیزات ایمنی |
نکات مهم پیش از سفارش CT903
- تصویر واضح برد فعلی، لیبل مدل و تمام سوکتها ارسال شود.
- نوع موتور، انکودر، صفحهکلید، سنسورها و قفل اعلام شود.
- شرح خطا، کد نمایشدادهشده و شرایط وقوع آن ثبت شود.
- مشخص شود محصول برای تعمیر، تعویض برد یا اجرای اپراتور جدید درخواست شده است.
- شرایط ضمانت، اقلام همراه و هزینه برنامهریزی پیش از خرید در پیشفاکتور درج شود.
دانلود جدول تنظیمات و دفترچه نصب CT903
فایل یکصفحهای برای مراجعه سریع به پارامترها و فایل ۲۱صفحهای برای نصب، منوها، خطاها، اتصالات، صفحهکلید و راهنمای سنسور در دسترس است.
دانلود جدول سریع تنظیمات STARK CT903 ـ PDF یکصفحهای دانلود دفترچه فنی و نصب STARK CT903 ـ PDF کامل ۲۱صفحهایپرسشهای متداول مدار فرمان STARK CT903
مدار فرمان STARK CT903 چه کاری انجام میدهد؟
CT903 مرکز کنترل اپراتور درب اتوماتیک است و فرمان رادارها و ورودیهای ایمنی را دریافت میکند، حرکت موتور را مدیریت میکند، تنظیمات سرعت و توقف را اعمال میکند و وضعیت برخی ورودیها، خطاها و شمارندههای سرویس را نمایش میدهد.
آیا CT903 همان اپراتور کامل STARK 150 است؟
خیر. CT903 مدل مدار فرمان یا کنترلباکس است، درحالیکه STARK 150 نام مجموعه اپراتور کشویی شامل موتور، ریل، قطعات انتقال حرکت، کنترلباکس و تجهیزات وابسته است. هنگام سفارش باید مشخص شود مدار فرمان بهتنهایی یا مجموعه کامل موردنیاز است.
چگونه وارد منوی تنظیمات CT903 شویم و تغییرات را ذخیره کنیم؟
طبق دفترچه، با فشردن MODE وارد پارامتر n0 میشوید، با MODE بین زیرمنوها حرکت میکنید و با کلیدهای بالا و پایین مقدار را تغییر میدهید. برای ذخیره، MODE را بیش از ۳ ثانیه نگه دارید تا SAVE نمایش داده شود و سپس کلید را رها کنید.
محدوده سرعت بازشدن و بستهشدن در CT903 چقدر است؟
در جدول راهنما، پارامتر n0 برای سرعت بازشدن دارای محدوده ۲۰ تا ۹۰ با مقدار پیشفرض ۵۵ و پارامتر n1 برای سرعت بستهشدن دارای محدوده ۲۰ تا ۸۰ با مقدار پیشفرض ۵۰ است. مقدار نهایی باید متناسب با وزن لت و شرایط ایمنی تنظیم شود.
پارامتر حساسیت تشخیص مانع CT903 کدام است؟
پارامتر n3 برای حساسیت تشخیص مانع استفاده میشود. محدوده درجشده ۰ تا ۱۰ و مقدار پیشفرض ۵ است. این تنظیم یک لایه حفاظتی تکمیلی است و جایگزین سنسورهای ایمنی مناسب نمیشود.
ورودیهای SAF1 و SAF2 چگونه تنظیم میشوند؟
نوع کنتاکت ورودیهای ایمنی SAF1 و SAF2 با پارامترهای n5 و n6 روی NO یا NC تنظیم میشود و مقدار پیشفرض درجشده برای هر دو NO است. تنظیم منو باید دقیقاً با سیمکشی و منطق خروجی سنسور تطبیق داشته باشد.
کدهای خطای اصلی CT903 چه هستند؟
در دفترچه، E1 برای خطای انکودر، E2 برای عبور جریان از حد مجاز، E3 برای خطای موتور، E4 برای خطای قفل مکانیکی و E9 برای تشخیص مانع معرفی شدهاند. پیش از پاککردن خطا باید علت مکانیکی یا الکتریکی آن بررسی شود.
در زمان کاهش شارژ باتری وضعیت درب چگونه تعیین میشود؟
پارامتر E4 وضعیت درب هنگام کاهش باتری را بین OP برای باز و CL برای بسته تعیین میکند و مقدار پیشفرض درجشده CL است. انتخاب نهایی باید با سناریوی ایمنی، مسیر خروج و الزامات پروژه هماهنگ شود.
چند ریموت را میتوان روی CT903 تعریف کرد؟
ظرفیت اعلامشده در دفترچه حداکثر ۱۰۰ ریموت است. نگهداشتن MODE بیش از ۶ ثانیه برای ورود به حالت یادگیری و نگهداشتن آن بیش از ۱۰ ثانیه برای پاککردن حافظه ریموتها ذکر شده است؛ این عملیات باید توسط مسئول فنی انجام شود.
دفترچه نصب و جدول تنظیمات CT903 از کجا دانلود میشود؟
در بخش دانلود همین صفحه، جدول سریع یکصفحهای تنظیمات و دفترچه فنی ۲۱صفحهای CT903 قرار گرفته است. دفترچه کامل شامل منوها، اتصالات، چراغهای برد، خطاها، تنظیم صفحهکلید و راهنمای سنسور است.
برای تطبیق و نصب CT903 مشاوره فنی بگیرید
تصویر برد، مدل موتور و انکودر، نوع صفحهکلید و کد خطای دستگاه را ارسال کنید تا سازگاری مدار فرمان و خدمات موردنیاز بررسی شود.
ساختار فنی، ورودیها و منطق کنترل CT903
ورودی رادارهای IN و OUT
ورودیهای IN و OUT برای دریافت فرمان تجهیزات تشخیص تردد داخل و خارج استفاده میشوند. روشنشدن چراغ متناظر روی برد به تکنسین کمک میکند وضعیت رسیدن فرمان را از مدار سنسور تا کنترلباکس بررسی کند.
ورودیهای ایمنی SAF1 و SAF2
منطق کنتاکت هر ورودی ایمنی از طریق n5 و n6 روی NO یا NC تعیین میشود. نوع تنظیمشده باید با خروجی واقعی سنسور تطبیق داشته باشد؛ در غیر این صورت ممکن است کنترلباکس وضعیت ایمن یا فعال را اشتباه تشخیص دهد.
قفل، حریق و ورودی اضطراری
منوی CT903 امکان تعریف منطق قفل، نوع ورودی حریق و دو ورودی اضطراری را فراهم میکند. وضعیت نهایی باز یا بسته در فرمان اضطراری باید پیش از اجرا با سناریوی خروج ایمن و الزامات ساختمان مشخص شود.
کنترل حرکت و یادگیری مسیر
برد بر اساس اطلاعات حرکت، سرعت باز و بسته، نقطه کاهش سرعت، فاصله انتهای بازشو و واکنش به مانع را مدیریت میکند. اجرای صحیح یادگیری به حرکت روان لتها، اتصال درست موتور و انکودر و خالیبودن مسیر وابسته است.
CT903 نام مدار فرمان است و STARK 150 نام مجموعه اپراتور کامل. پیش از خرید برد جایگزین، نسخه سختافزار، نوع موتور و انکودر، صفحهکلید، سوکتها و تجهیزات متصل باید با نمونه نصبشده تطبیق داده شوند.
جدول مشخصات فنی مدار فرمان CT903
| پارامتر | مشخصات |
|---|---|
| مدل | STARK CT903 |
| نوع محصول | مدار فرمان اپراتور درب اتوماتیک کشویی |
| تنظیمات اولیه | n0 تا nA؛ سرعت، زمان بازماندن، حساسیت مانع، بازشوی جزئی و منطق ورودیها |
| تنظیمات پیشرفته | E0 تا EC؛ نیرو، عملکرد دستی، یادگیری، باتری، اضطراری، کاهش سرعت و سنسور دما |
| شمارندهها | C0 دفعات روشنشدن، C1 تعداد سیکل و C2 تعداد خطاها |
| چراغهای پایش | IN، OUT، SAF1، SAF2، LOCK، Fire، EM1 و EM2 |
| کدهای خطای معرفیشده | E1 انکودر، E2 جریان، E3 موتور، E4 قفل مکانیکی و E9 مانع |
| حافظه ریموت | حداکثر ۱۰۰ ریموت طبق دفترچه |
| مدارک فنی موجود | جدول سریع یکصفحهای و دفترچه کامل ۲۱صفحهای |
راهنمای نصب و راهاندازی مدار فرمان CT903
نصب برد، اتصال برق، موتور، انکودر، قفل و ورودیهای ایمنی باید توسط تکنسین آشنا با درب اتوماتیک انجام شود. پیش از هر اتصال، منبع تغذیه قطع و مدل برد، نقشه سوکتها و نسخه تجهیزات با دفترچه تطبیق داده شود.
مدل CT903، سوکتها، موتور، انکودر و صفحهکلید کنترل شوند. لتها باید پیش از روشنکردن سیستم با دست روان حرکت کنند و ریل، گاید و تسمه مانع حرکتی ایجاد نکنند.
اتصالات موتور و بازخورد انکودر طبق نقشه همان نسخه برد انجام شوند. اتصال اشتباه یا قطعشدن بازخورد میتواند با خطای موتور یا انکودر و اختلال در یادگیری مسیر همراه شود.
رادارهای IN و OUT، ورودیهای SAF1 و SAF2، حریق و EM1 و EM2 مطابق نقشه متصل شوند. نوع NO یا NC هر ورودی در منو نیز با سیمکشی یکسان تنظیم شود.
پس از بررسی اتصالات، مسیر عبور خالی شود و چرخه یادگیری انجام گیرد. پارامتر E3 تعیین میکند یادگیری هنگام وصل برق فعال باشد یا خیر و مقدار پیشفرض درجشده ON است.
سرعت، زمان بازماندن، حساسیت مانع، بازشوی جزئی و نقاط کاهش سرعت متناسب با وزن و ابعاد واقعی لت تنظیم شوند. مقدار پیشفرض همیشه مقدار نهایی پروژه نیست.
پوشش سنسورها، واکنش به مانع، قفل، باتری، حریق، ورودیهای اضطراری و تمام حالتهای صفحهکلید جداگانه آزمایش و نتیجه در گزارش تحویل ثبت شود.
ورود به منو و ذخیره تنظیمات
- کلید MODE را فشار دهید تا n0 نمایش داده شود.
- با MODE بین پارامترها جابهجا شوید و مقدار را با کلیدهای بالا و پایین تغییر دهید.
- برای ذخیره، MODE را بیش از ۳ ثانیه نگه دارید تا SAVE نمایش داده شود و سپس رها کنید.
- طبق دفترچه، برد حدود ۵ ثانیه بعد شروع به کار میکند؛ مسیر درب در این فاصله خالی بماند.
