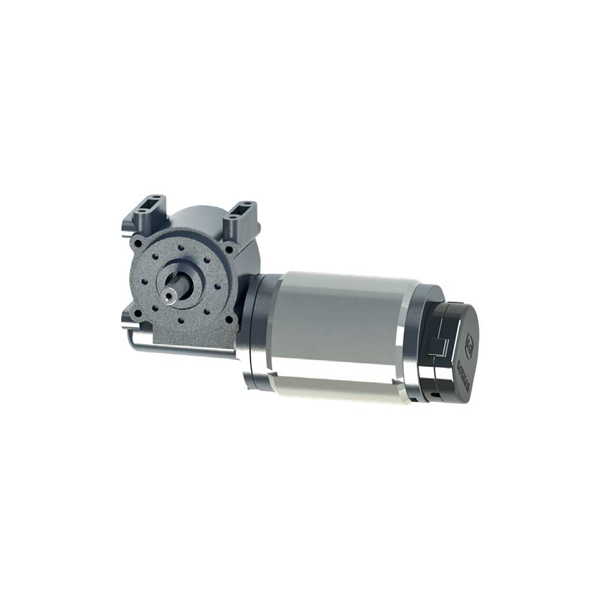

موتور و گیربکس Kormas ترکیه ۱۰۰ وات برای درب اتوماتیک
موتور و گیربکس Kormas ترکیه مدل ۱۰۰ وات، یک مجموعه محرک ۲۴ ولت DC برای استفاده در برخی اپراتورهای درب اتوماتیک کشویی و تلسکوپی است. این محصول با توان نامی ۱۰۰ وات، سرعت موتور حدود ۳۳۰۰ دور در دقیقه و گشتاور نامی اعلامشده ۲۷ نیوتنسانتیمتر عرضه میشود. پیش از جایگزینی، باید ابعاد شفت، نوع گیربکس، نسبت تبدیل، جهت چرخش، محل پایهها و سازگاری مکانیکی و الکتریکی آن با اپراتور بررسی شود.
اطلاعات کلیدی موتور Kormas مدل ۱۰۰ وات
موتور و گیربکس Kormas 100 چیست؟
این محصول از یک موتور جریان مستقیم ۲۴ ولت و مجموعه گیربکس مکانیکی تشکیل شده است. موتور انرژی الکتریکی کنترلباکس را به حرکت دورانی تبدیل میکند و گیربکس با کاهش سرعت، گشتاور قابل استفاده برای حرکت تسمه و لنگههای درب را افزایش میدهد.
عنوان «مدل 100» در بازار قطعات درب اتوماتیک معمولاً به توان ۱۰۰ وات این مجموعه اشاره دارد. برای ثبت کد دقیق کارخانه باید شماره فنی یا اطلاعات درجشده روی پلاک موتور بررسی شود؛ زیرا Kormas محصولات خود را با کدهای فنی اختصاصی و پیکربندیهای مختلف تولید میکند.
معرفی برند Kormas ترکیه
شرکت Kormas Electric Motor در سال ۱۹۹۶ در استانبول تأسیس شد و در زمینه طراحی و تولید موتورهای DC، موتورهای گیربکسدار، فنها و تجهیزات گرمایش و تهویه فعالیت میکند.
این شرکت در سال ۲۰۱۴ به مجموعه صنعتی خود در منطقه TOSB استان کوجائلی منتقل شد. کارخانه Kormas دارای بخشهای قالبسازی، تحقیق و توسعه، مهندسی و تولید الکترونیکی است و محصولات خود را برای خودروهای تجاری، ماشینآلات کشاورزی و کاربردهای صنعتی عرضه میکند.
استفاده از موتور Kormas در یک اپراتور درب اتوماتیک به معنی تولید کامل اپراتور توسط Kormas نیست. این شرکت سازنده موتور است و مجموعه کامل درب میتواند توسط برند دیگری طراحی و مونتاژ شده باشد.
بررسی فنی موتور و گیربکس Kormas
موتور DC براشدار ۲۴ ولت
موتورهای DC براشدار با تغییر قطبیت ولتاژ میتوانند جهت چرخش خود را تغییر دهند. کنترلباکس اپراتور نیز با تنظیم ولتاژ، جریان یا مدولاسیون خروجی، سرعت باز و بستهشدن درب را کنترل میکند.
در این ساختار، زغال و کلکتور از قطعات مصرفی موتور محسوب میشوند. عمر واقعی آنها به تعداد سیکل، وزن درب، تنظیمات سرعت و شتاب، اصطکاک مکانیکی و وضعیت کنترلباکس وابسته است.
توان نامی ۱۰۰ وات
توان ۱۰۰ وات ظرفیت الکتریکی نامی موتور را بیان میکند و بهتنهایی مشخصکننده حداکثر وزن قابل جابهجایی نیست. وزن قابل پشتیبانی به نسبت گیربکس، قطر پولی، راندمان انتقال، اصطکاک ریل، تعداد لنگهها و الگوریتم کنترل وابسته است.
سرعت موتور و سرعت خروجی گیربکس
عدد ۳۳۰۰ دور در دقیقه به سرعت تقریبی شفت موتور مربوط است. گیربکس این سرعت را کاهش میدهد و در مقابل، گشتاور خروجی را افزایش میدهد. به همین دلیل نباید سرعت موتور با دور نهایی پولی یا سرعت حرکت درب یکسان در نظر گرفته شود.
برای محاسبه دور خروجی، باید نسبت تبدیل گیربکس مشخص باشد. برای مثال، در یک گیربکس فرضی با نسبت ۱ به ۱۵، دور خروجی نظری تقریباً یکپانزدهم دور موتور خواهد بود؛ اما مقدار واقعی به لغزش و بازده گیربکس وابسته است.
گشتاور نامی موتور
مقدار ۲۷ نیوتنسانتیمتر معادل ۰٫۲۷ نیوتنمتر است و باید بهعنوان گشتاور نامی موتور تفسیر شود، نه لزوماً گشتاور شفت خروجی گیربکس. گشتاور نهایی با ضرب گشتاور موتور در نسبت تبدیل و بازده گیربکس به دست میآید.
گیربکس و انتقال نیرو
گیربکس وظیفه تبدیل دور بالای موتور به دور پایینتر و گشتاور بیشتر را بر عهده دارد. سلامت چرخدندهها، بلبرینگها، روانکاری، لقی شفت و همراستایی پولی بر صدای عملکرد و دوام مجموعه تأثیر مستقیم دارند.
انکودر و بازخورد حرکتی
برخی اپراتورها برای تشخیص موقعیت، سرعت و مانع از انکودر موتور استفاده میکنند. وجود یا نبود انکودر، تعداد سیمها، نوع سیگنال و تعداد پالس باید پیش از تعویض موتور بررسی شود.
حتی اگر ولتاژ و توان دو موتور یکسان باشند، اختلاف در انکودر یا ترتیب سیمها میتواند باعث ناسازگاری با کنترلباکس شود.
جهت چرخش و سیمبندی
جهت چرخش موتور DC با تغییر قطب مثبت و منفی قابل تغییر است؛ اما اتصال نهایی باید مطابق نقشه کنترلباکس انجام شود. در موتورهای دارای سنسور یا انکودر، تغییر خودسرانه سیمها میتواند به برد یا سنسور آسیب وارد کند.
وزن مجموعه
وزن درجشده برای محصول حدود ۲۵۰۰ گرم است. این مقدار میتواند شامل موتور، گیربکس، براکت یا بخشی از تجهیزات اتصال باشد و پیش از سفارش باید با قطعه موجود تطبیق داده شود.
جدول مشخصات فنی موتور Kormas 100
مشخصات فنی موتور و گیربکس Kormas 100
کاربردهای موتور و گیربکس Kormas
موارد لازم برای تطبیق پیش از خرید
- ولتاژ خروجی کنترلباکس باید ۲۴ ولت DC باشد.
- توان و جریان قابل تأمین کنترلباکس بررسی شود.
- طول، قطر و فرم انتهای شفت با پولی موجود تطبیق داده شود.
- فاصله و محل سوراخهای پایه موتور اندازهگیری شود.
- ابعاد بدنه موتور و گیربکس با فضای داخل کاور مقایسه شود.
- جهت نصب موتور و محل خروج سیمها کنترل شود.
- نوع، تعداد سیم و مشخصات انکودر بررسی شود.
- نسبت تبدیل گیربکس با سرعت موردنیاز درب هماهنگ باشد.
- قطر پولی و گام تسمه با سیستم موجود مطابقت داشته باشد.
- وزن و تعداد لنگههای درب با ظرفیت سیستم بررسی شود.
نشانههای خرابی موتور یا گیربکس
- حرکت نامنظم یا توقف درب هنگام باز و بستهشدن
- کاهش توان موتور هنگام شروع حرکت
- افزایش صدا، لرزش یا ضربه از داخل اپراتور
- گرمشدن بیش از حد موتور در کارکرد عادی
- بوی سوختگی یا تغییر رنگ سیمها و کانکتورها
- لقی غیرعادی شفت یا پولی
- صدای ساییدگی یا شکستگی چرخدندهها
- خطای انکودر یا تشخیص نادرست موقعیت درب
- افزایش جریان مصرفی و قطع محافظ کنترلباکس
- حرکت موتور بدون انتقال نیروی کافی به تسمه
اصول نصب و راهاندازی
- برق ورودی اپراتور و باتری پشتیبان کاملاً قطع شود.
- جهت سیمها و کانکتورهای موتور قدیمی ثبت و تصویربرداری شود.
- پولی و کوپلینگ بدون ضربه و فشار جانبی باز شوند.
- موتور جدید بدون ایجاد تنش روی پایه نصب شود.
- همراستایی پولی موتور و پولی هرزگرد کنترل شود.
- کشش تسمه مطابق دستورالعمل اپراتور تنظیم شود.
- سیم موتور و انکودر جدا از لبههای تیز و قطعات متحرک عبور کند.
- پارامترهای وزن، سرعت، شتاب و ترمز کنترلباکس تنظیم شوند.
- چرخه یادگیری اپراتور اجرا شود.
- حرکت درب بدون بار اضافی و در چند سیکل آزمایش شود.
عوامل مؤثر بر قیمت موتور Kormas
قیمت نهایی به مشخصات نمونه، تجهیزات همراه و شرایط عرضه وابسته است. پیش از ثبت سفارش باید مشخص شود محصول فقط شامل موتور است یا موتور، گیربکس، انکودر، پولی و پایه را نیز شامل میشود.
مقایسه موتور Kormas با موتورهای جایگزین
مقایسه موتور Kormas با موتورهای جایگزین
سؤالات متداول موتور و گیربکس Kormas 100
صفحات و منابع مرتبط
بررسی سازگاری موتور Kormas با اپراتور
تصویر پلاک موتور، شفت، گیربکس، کانکتورها و مدل کنترلباکس را برای بررسی فنی و انتخاب قطعه مناسب برای کارشناسان پرنیان ارسال کنید.
