راهنمای کامل نصب، سیمبندی و تنظیم سنسور BEA ZENSAFE
آموزش نصب و راهاندازی چشمی BEA ZENSAFE روی درب اتوماتیک کشویی

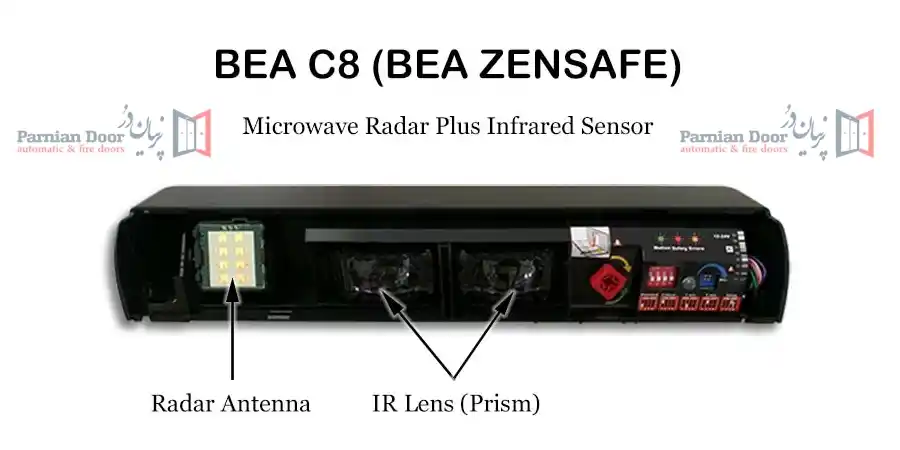

سنسور BEA ZENSAFE یک چشمی دوکاره برای دربهای اتوماتیک کشویی است که رادار مایکروویو را برای فرمان بازشو و پرده مادون قرمز فعال را برای حفاظت از آستانه در یک بدنه ترکیب میکند. نصب صحیح آن فقط به اتصال چند سیم محدود نیست؛ محل نصب، زاویه رادار، موقعیت پرده مادون قرمز، ورودیهای کنترلباکس درب اتوماتیک، DIP سوئیچها، Setup و تست ایمنی باید همزمان تنظیم شوند.
ZENSAFE چگونه کار میکند؟
بخش رادار حرکت عابر را تشخیص میدهد و خروجی بازشو را فعال میکند. بخش مادون قرمز فعال دارای یک پرده با ۲۴ نقطه است و حضور فرد یا مانع را در ناحیه آستانه تشخیص میدهد. در راهنمای COMBO ممکن است ZENSAFE در یک سمت و ZEN در سمت دیگر نصب شود؛ بااینحال ZENSAFE خود یک سنسور مستقل دوکاره است.
مشخصات مهم پیش از نصب
| مشخصه | مقدار رسمی |
|---|---|
| فناوری | مایکروویو و مادون قرمز فعال |
| فرکانس رادار | 24.150 GHz |
| تغذیه | ۱۲ تا ۲۴ ولت AC یا ۱۲ تا ۳۰ ولت DC |
| مصرف | کمتر از ۳ وات |
| ارتفاع نصب | ۱٫۸ تا ۳ متر |
| درجه حفاظت | IP54 |
| دمای کاری | ۲۵- تا ۵۵+ درجه سانتیگراد |
| میدان رادار | حداکثر حدود ۴×۲ متر در ارتفاع ۲٫۲ متر |
| پرده ایمنی | یک پرده با ۲۴ نقطه مادون قرمز |
ابزار و اطلاعات لازم
- نقشه سیمبندی کنترلباکس درب اتوماتیک
- مولتیمتر برای کنترل ولتاژ
- پیچگوشتی، متر، تراز و ابزار نصب
- شناخت ورودی Opening و Safety کنترلر؛ برای آشنایی بیشتر با انواع سنسور درب اتوماتیک
- شناخت منطق COM، NO و NC
هشدار: برق اصلی و باتری پشتیبان باید پیش از نصب قطع شوند. کنترلباکس و کاور فلزی درب نیز باید ارت مناسب داشته باشند. نصب و Setup باید توسط تکنسین آموزشدیده انجام شود.
انتخاب محل صحیح نصب
- سنسور روی سطح ثابت و بدون لرزش نصب شود.
- ارتفاع نصب بین ۱٫۸ تا ۳ متر باشد.
- ZENSAFE در سمتی قرار گیرد که به لنگه متحرک نزدیکتر است.
- اجسام متحرک، منابع نور و سطوح بسیار بازتابنده در میدان سنسور نباشند.
- لنز با کاور، برچسب یا قطعه تزئینی پوشانده نشود.
مراحل نصب مکانیکی
- برق و باتری اپراتور را قطع کنید.
- مرکز دهانه و محل نزدیک به لنگه را مشخص کنید.
- قاب جلو را بدون تماس با قطعات اپتیکی و الکترونیکی باز کنید.
- کابل را بدون کشش و تماس با لبه تیز عبور دهید.
- بدنه را کاملاً محکم کنید تا لرزش نداشته باشد.
- زاویه اولیه رادار و پرده مادون قرمز را تنظیم کنید.
- قاب را از لبه بالا همراستا کرده و دو طرف آن را ببندید.
سیمبندی با کنترلباکس
| مدار | اتصال | نکته |
|---|---|---|
| تغذیه | ۱۲–۲۴V AC یا ۱۲–۳۰V DC | ولتاژ واقعی با مولتیمتر بررسی شود. |
| خروجی رادار | Opening Input | COM و NO/NC مطابق نقشه کنترلر. |
| خروجی ایمنی | Safety Input یا Keep Door Open | به ورودی بازشو متصل نشود. |
| رله | کنتاکت بدون پتانسیل | حداکثر ۴۲V و ۱A مقاومتی. |
نکته: رنگ سیمها را از روی نسخه واقعی کابل و نقشه همان سنسور بررسی کنید. رنگبندی یک پروژه نباید مبنای پروژه دیگر قرار گیرد.
تنظیم میدان رادار
میدان رادار با ارتفاع، زاویه آنتن و حساسیت تغییر میکند. میدان بزرگ باعث بازشدن ناخواسته و میدان کوچک باعث تأخیر در بازشدن میشود.
- حساسیت را از مقدار میانی شروع کنید.
- از روبهرو، چپ و راست به سمت درب حرکت کنید.
- محل فعالشدن LED سبز را بررسی کنید.
- برای عبور عرضی ناخواسته، حساسیت را کاهش یا زاویه را اصلاح کنید.
- برای تشخیص دیرهنگام، حساسیت را کمی افزایش دهید.
تنظیم پرده مادون قرمز
پرده مادون قرمز باید روی آستانه و نزدیک مسیر بستهشدن لنگه قرار گیرد. زاویه آن حدود ۵- تا ۸+ درجه قابل تنظیم است. پرده نباید خود لنگه را ببیند و نباید آنقدر دور باشد که ناحیه خطر بدون پوشش بماند.
تنظیم DIP سوئیچها
| DIP | OFF | ON | کاربرد |
|---|---|---|---|
| ۱ | Indoor | Critical/Outdoor | در ON حساسیت کمتر و مصونیت محیطی بیشتر میشود. |
| ۲ | حضور ۱ دقیقه | حضور ۵ دقیقه | زمان تشخیص حضور. |
| ۳ | Pulse A | Pulse B | کاهش تداخل سنسورهای مجاور. |
| ۴ | عادی | Assistance Setup | شروع تنظیم کمکی با انتقال OFF به ON. |
اجرای Setup
- هیچ فرد یا جسمی در میدان مادون قرمز نباشد.
- برق را وصل کرده و راهاندازی اولیه را کامل کنید.
- در صورت نیاز Assistance Setup را فعال کنید.
- هنگام Setup جلوی سنسور نایستید.
- پس از پایان، LEDها و چند سیکل کامل را بررسی کنید.
معنی LEDها
- سبز: تشخیص رادار یا فرمان بازشو.
- قرمز: تشخیص حضور در پرده مادون قرمز.
- نارنجی: خطا، حالت امنیتی یا مشکل داخلی.
تست نهایی قبل از تحویل
- بازشدن بهموقع از مسیر روبهرو، چپ و راست
- عدم بازشدن با عبور عرضی خارج از مسیر
- جلوگیری از بستهشدن هنگام حضور در آستانه
- عدم تشخیص خود لنگه توسط پرده مادون قرمز
- عملکرد پایدار در چند سیکل متوالی
- محکمبودن قاب، کابل و پایه
عیبیابی رایج
| نشانه | علت محتمل | راهحل |
|---|---|---|
| LED خاموش و درب باز نمیشود | قطع تغذیه | برق و سیمبندی را بررسی کنید. |
| درب دائم باز و بسته میشود | رادار خود درب یا اجسام را میبیند | زاویه را اصلاح و حساسیت را کم کنید. |
| LED قرمز سریع چشمک میزند | Setup ناموفق یا دیدن درب | زاویه IR را اصلاح و Setup را تکرار کنید. |
| LED سبز گاهبهگاه روشن میشود | Ghosting یا جسم متحرک | میدان رادار و استحکام نصب را بررسی کنید. |
| LED نارنجی تکرار میشود | خطای داخلی یا حافظه | برق را قطع و وصل؛ در صورت تداوم سنسور بررسی شود. |
نگهداری دورهای
BEA توصیه میکند قطعات اپتیکی حداقل سالی یک بار و در محیطهای آلوده زودتر تمیز شوند. تمیزی لنز، استحکام پایه، سلامت کابل و تست ایمنی باید در سرویس دورهای کنترل شوند.
جمعبندی
نصب درست ZENSAFE به چهار عامل وابسته است: محل نصب بدون لرزش، سیمبندی جداگانه بازشو و ایمنی، تنظیم دقیق رادار و پرده مادون قرمز، و Setup و تست نهایی. بیشتر خطاها از زاویه نامناسب، حساسیت زیاد، بازتاب کف، لرزش یا سیمبندی اشتباه ایجاد میشوند.
